客戶: 彰化自送件

品牌型號:惠普 HP TX2500 (TX2506AU)



故障原因:開機有過電沒畫面顯示~無法開機~開機黑屏不能開機



維修方向:更換北橋整合顯卡216-0674022晶片

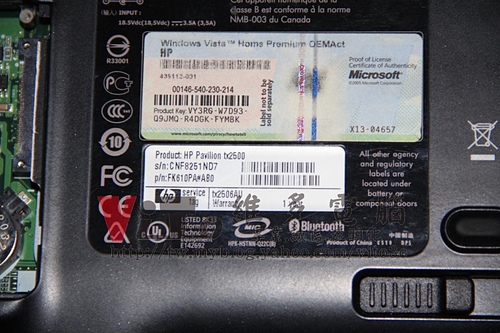

看一下主角

 (筆電維修)惠普 HP TX2500 (TX2506AU) 開機有過電沒畫面顯示~無法開機~開機黑屏不能開機維修實例

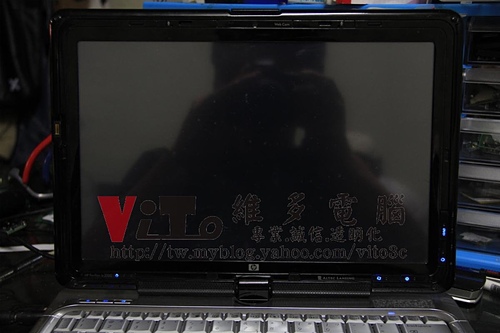

開機的樣子

 (筆電維修)惠普 HP TX2500 (TX2506AU) 開機有過電沒畫面顯示~無法開機~開機黑屏不能開機維修實例

開機後有過電~但無法開機~燈號閃爍異常

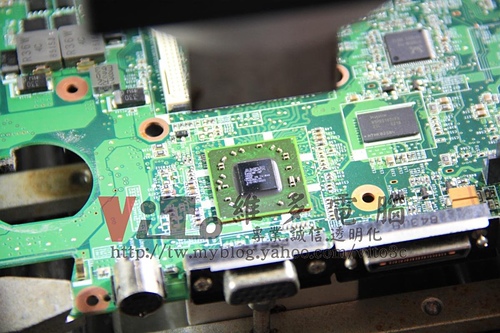

解焊晶片

 (筆電維修)惠普 HP TX2500 (TX2506AU) 開機有過電沒畫面顯示~無法開機~開機黑屏不能開機維修實例

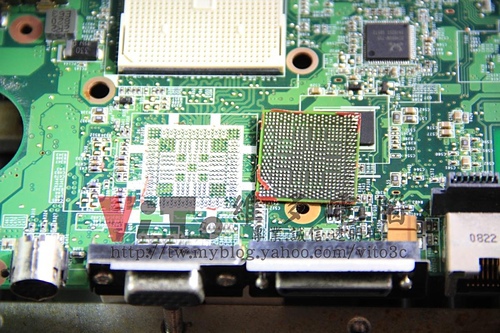

解焊後的樣子

 (筆電維修)惠普 HP TX2500 (TX2506AU) 開機有過電沒畫面顯示~無法開機~開機黑屏不能開機維修實例

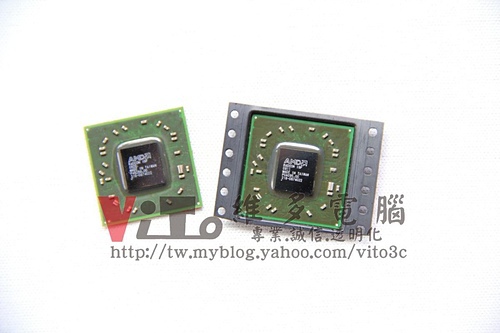

待更換的晶片為全新的北橋晶片216-0674022

 (筆電維修)惠普 HP TX2500 (TX2506AU) 開機有過電沒畫面顯示~無法開機~開機黑屏不能開機維修實例

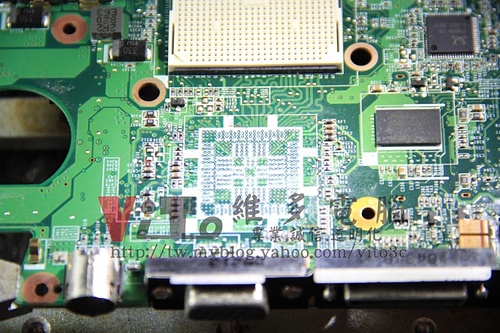

焊點除錫

 (筆電維修)惠普 HP TX2500 (TX2506AU) 開機有過電沒畫面顯示~無法開機~開機黑屏不能開機維修實例

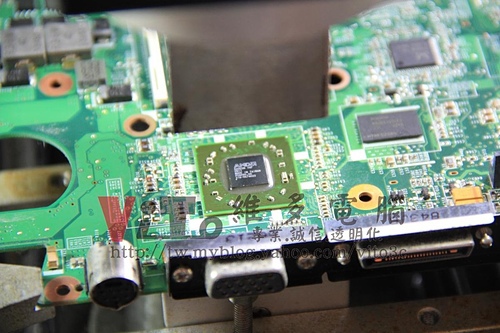

回焊晶片

 (筆電維修)惠普 HP TX2500 (TX2506AU) 開機有過電沒畫面顯示~無法開機~開機黑屏不能開機維修實例

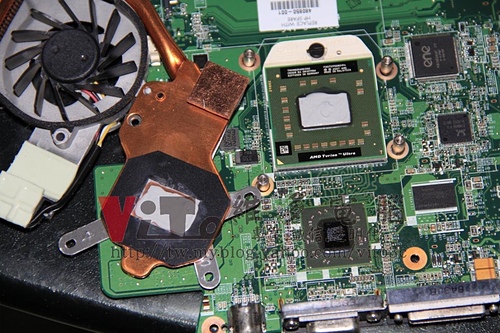

風扇及散熱器清潔



散熱膏重上~採用COOLERMASTER PTK-L01

顯示卡墊上銅片加壓~增加導熱係數

 (筆電維修)惠普 HP TX2500 (TX2506AU) 開機有過電沒畫面顯示~無法開機~開機黑屏不能開機維修實例

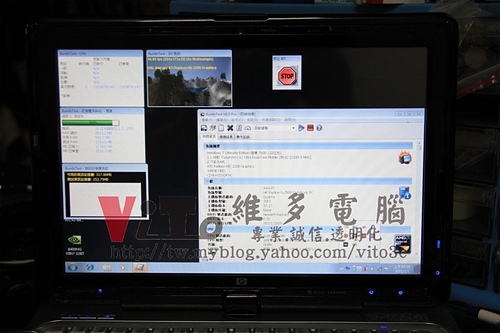

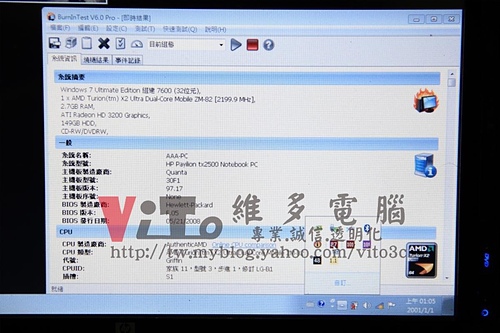

開機測試~並監控溫度有無異常

 (筆電維修)惠普 HP TX2500 (TX2506AU) 開機有過電沒畫面顯示~無法開機~開機黑屏不能開機維修實例

 (筆電維修)惠普 HP TX2500 (TX2506AU) 開機有過電沒畫面顯示~無法開機~開機黑屏不能開機維修實例

測試無誤~完修
