 (筆電維修)宏碁 ACER ASPIRE 6920G 開機沒畫面~開機黑屏~時好時壞~很難開機成功~無法開機維修實例

客戶:新竹 寄修



品牌型號:宏碁 ACER ASPIRE 6920G



故障原因:開機畫面全黑~開機沒影像~無法開機~CPU核心供電異常



維修方向:維修更換CPU核心供電元件



CPU核心供電故障~示波器驗證詳解篇(ACER 4736ZG)

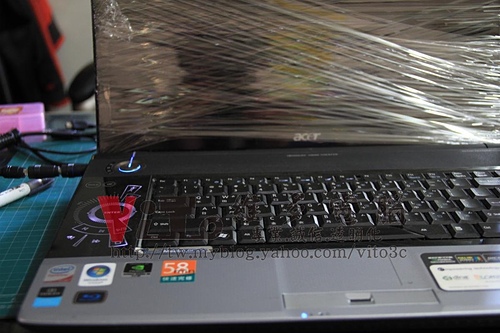

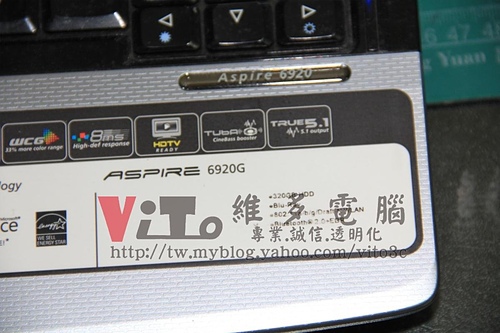

看一下主角



開機的樣子

 (筆電維修)宏碁 ACER ASPIRE 6920G 開機沒畫面~開機黑屏~時好時壞~很難開機成功~無法開機維修實例

開機後可過電~沒畫面顯示~但非顯示卡故障

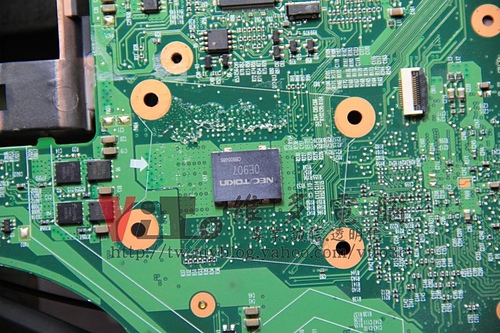

解焊故障的NEC電容

 (筆電維修)宏碁 ACER ASPIRE 6920G 開機沒畫面~開機黑屏~時好時壞~很難開機成功~無法開機維修實例

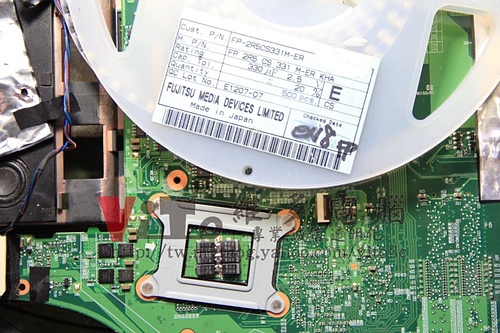

更換ESR日製鉭質電容~富士通330UF/2.5V

 (筆電維修)宏碁 ACER ASPIRE 6920G 開機沒畫面~開機黑屏~時好時壞~很難開機成功~無法開機維修實例

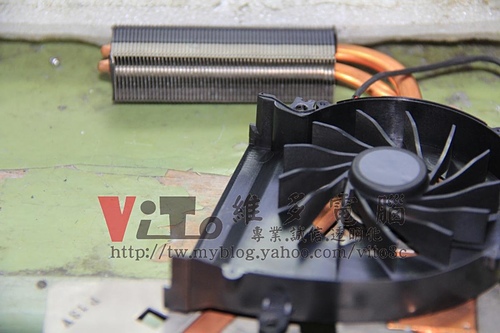

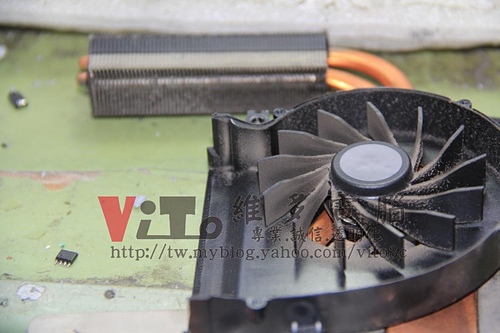

風扇及散熱器清潔

 (筆電維修)宏碁 ACER ASPIRE 6920G 開機沒畫面~開機黑屏~時好時壞~很難開機成功~無法開機維修實例

 (筆電維修)宏碁 ACER ASPIRE 6920G 開機沒畫面~開機黑屏~時好時壞~很難開機成功~無法開機維修實例

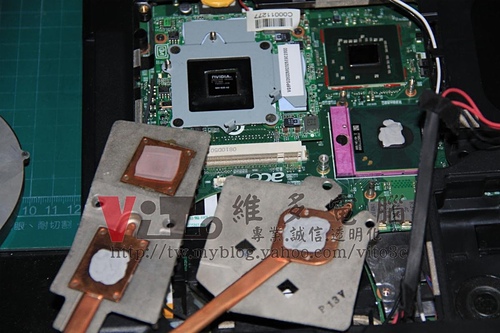

散熱膏重上~採用COOLERMASTER PTK-L01

 (筆電維修)宏碁 ACER ASPIRE 6920G 開機沒畫面~開機黑屏~時好時壞~很難開機成功~無法開機維修實例

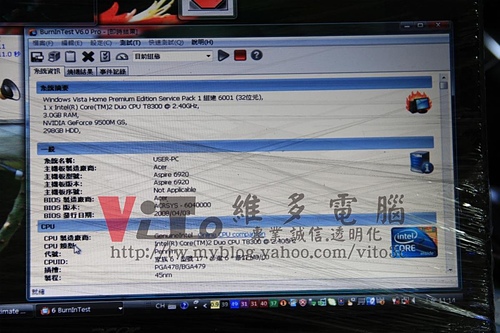

開機測試~並監控改裝銅片後的溫度有無異常

 (筆電維修)宏碁 ACER ASPIRE 6920G 開機沒畫面~開機黑屏~時好時壞~很難開機成功~無法開機維修實例

 (筆電維修)宏碁 ACER ASPIRE 6920G 開機沒畫面~開機黑屏~時好時壞~很難開機成功~無法開機維修實例

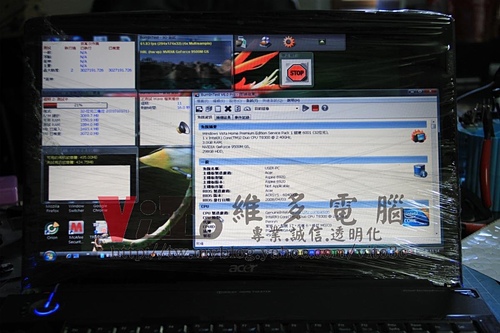

測試無誤~完修
