ASUS F3SC 畫面多格、顯卡過熱故障、畫面顯示異常維修實例｜台中、彰化筆電專業維修

ASUS F3S 畫面分割、開機出現六分格？來自台中潭子寄件維修，經檢測確認為 NVIDIA 顯示晶片通病！本篇實際操作 BGA 焊接、改良白封裝晶片、清潔散熱與銅片升級，成功修復老筆電讓畫面正常重現！

歡迎分享文章

開機異常狀況

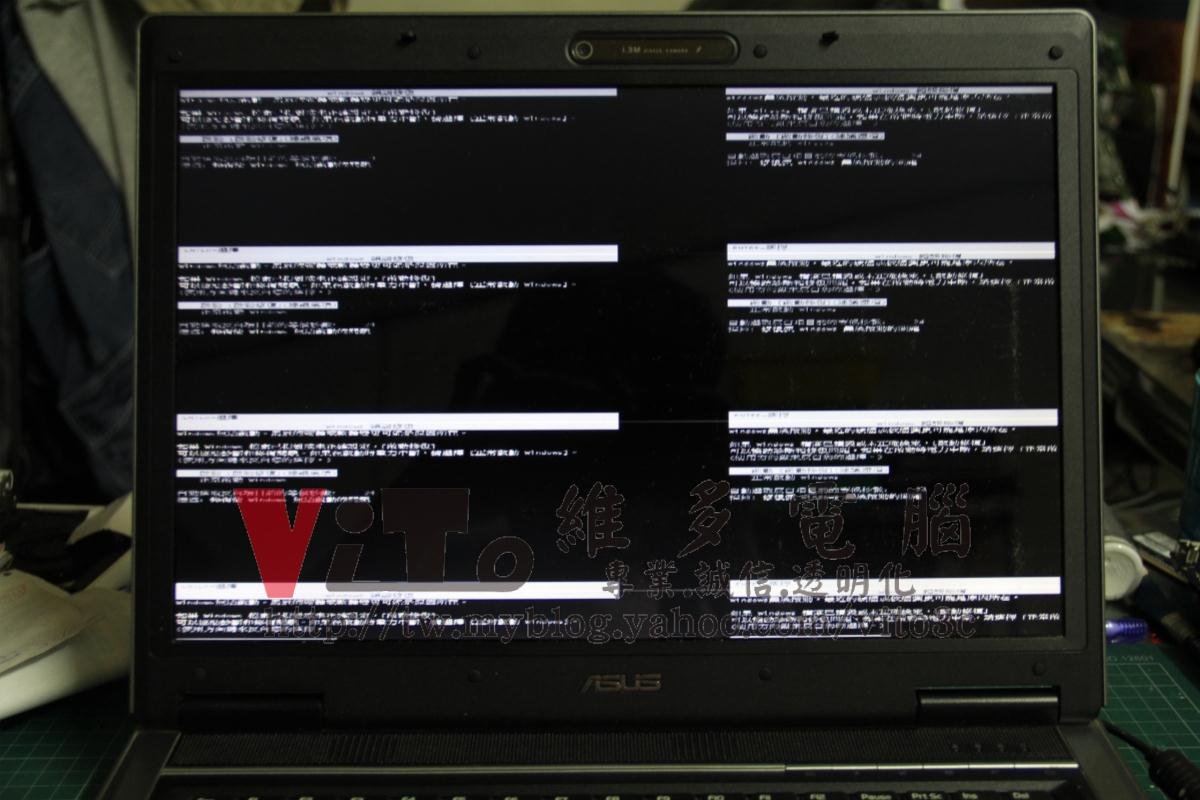

收到筆電後，開機測試發現顯示6個小畫面，明顯為 NVIDIA 顯示卡故障的通病災情，我們直接拆機更換顯示卡晶片。

維修過程傳送門

是的，這是一場知名的「NVIDIA 顯卡門事件」災情。各品牌筆電大量使用 NVIDIA 8600M GT 顯示晶片，由於封裝設計瑕疵，長時間運作會因為「熱脹冷縮」造成核心 DIE 與封裝膠體間的結構鬆動。

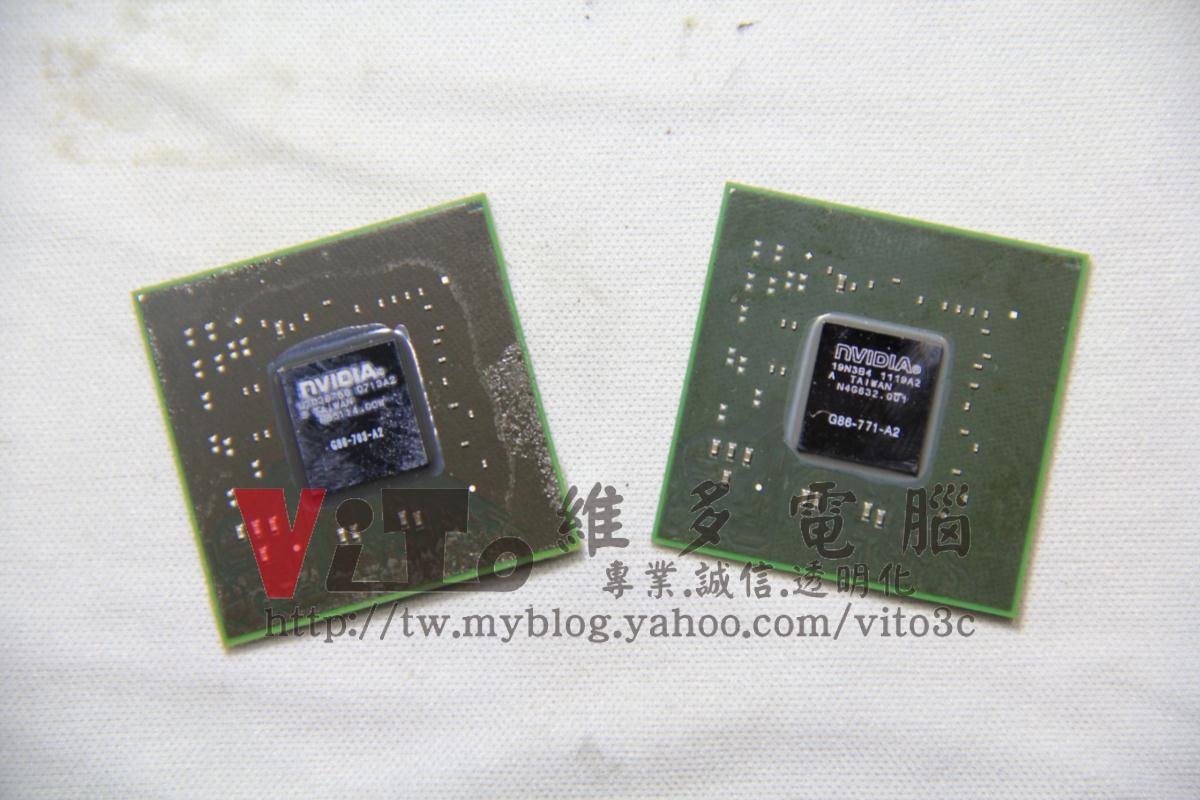

這樣的封裝缺陷會導致 開機無畫面、異常重開機，為常見的顯卡故障災情。解法是更換為 白色封裝的 G86-771-A2 改良型晶片，早年為主流且穩定的維修方案。

我們也曾獨家將晶片 拆除 DIE 與基板，深入研究其封裝膠體劣化情形，完整解析 BGA 顯示晶片故障的根本原因，歡迎參考相關解析文章：顯示晶片封裝解析與演變說明。

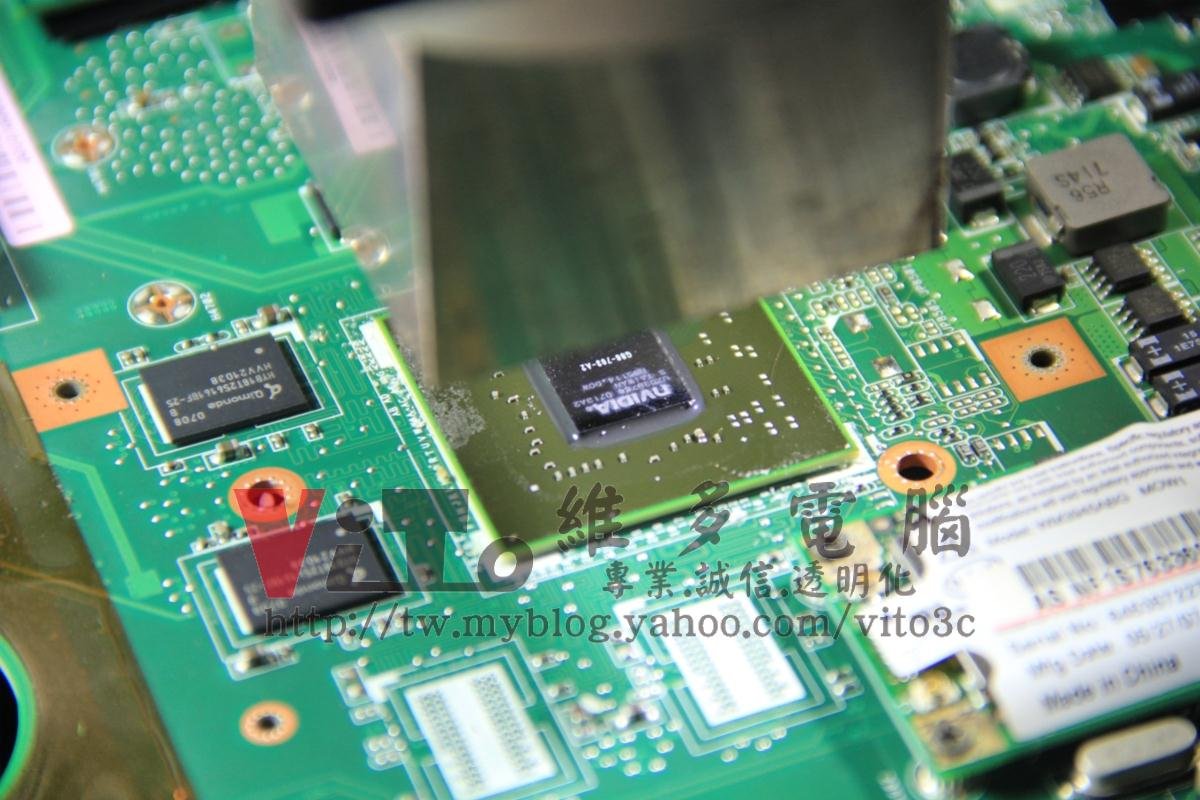

以 BGA 焊接設備，加熱拆除故障的顯示卡晶片。

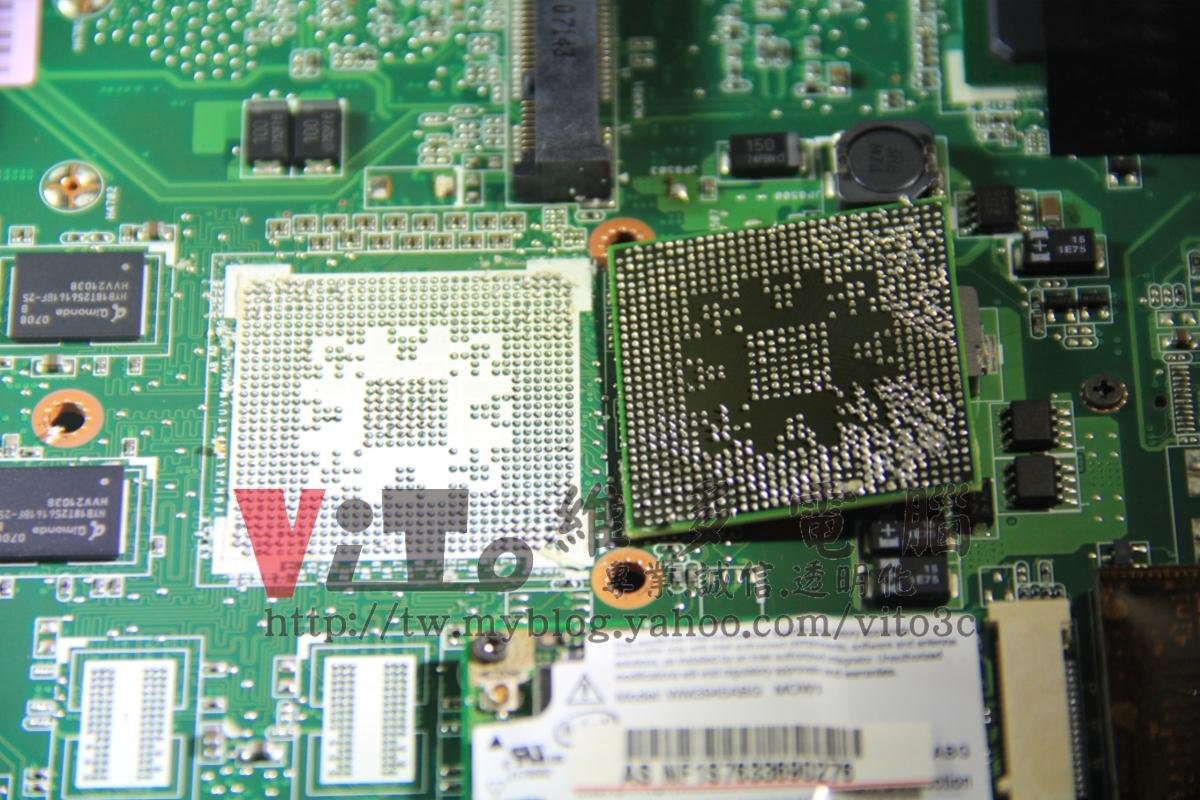

解焊後檢查主機板是否掉點、起泡、等異常，圖中為主機板及晶片底部都有殘留的錫球與焊錫。

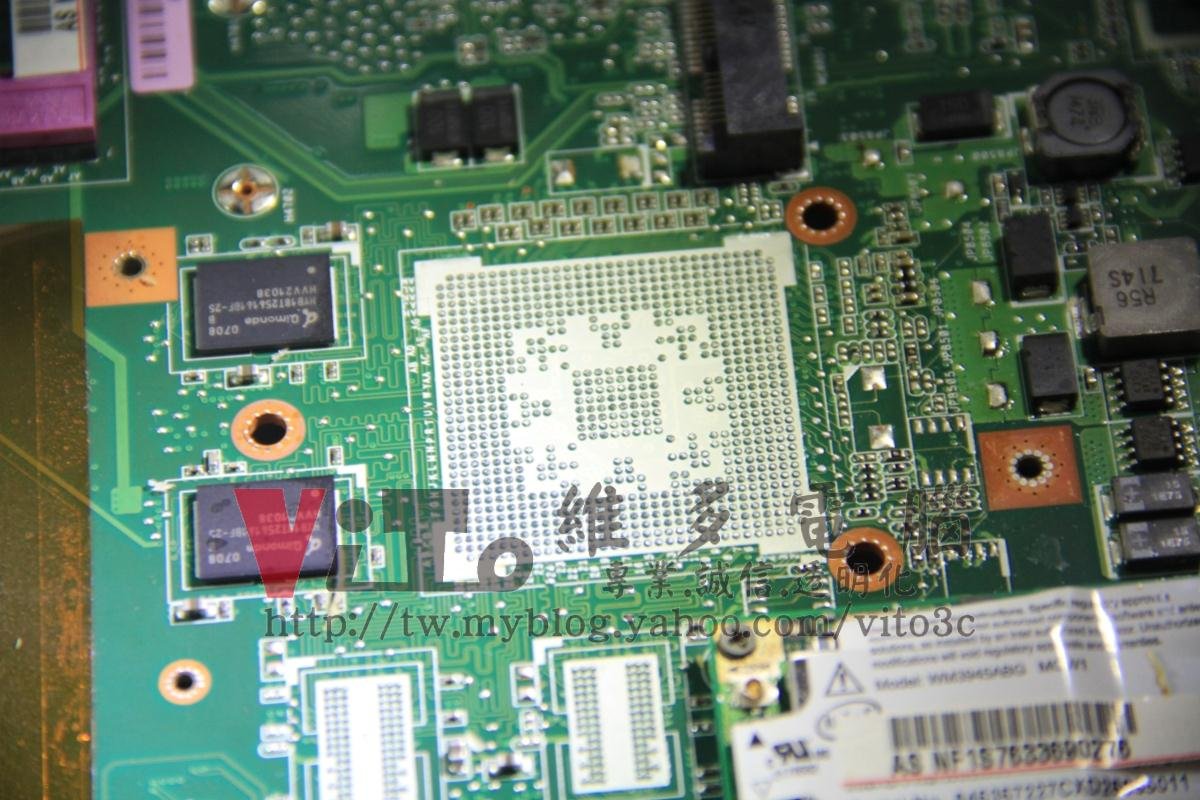

清除主機板上殘留的焊錫，才能平整放置新晶片並準確對位，確保焊接成功。

BGA 焊接需要溫度與時間曲線設定恰當，過高的溫度會降低晶片內阻抗、壽命，因為再高的溫度都能讓焊錫達到熔點，設定得宜就不會有問題。不當的高溫焊接晶片導致主機板發黃、大量助焊劑滲流！

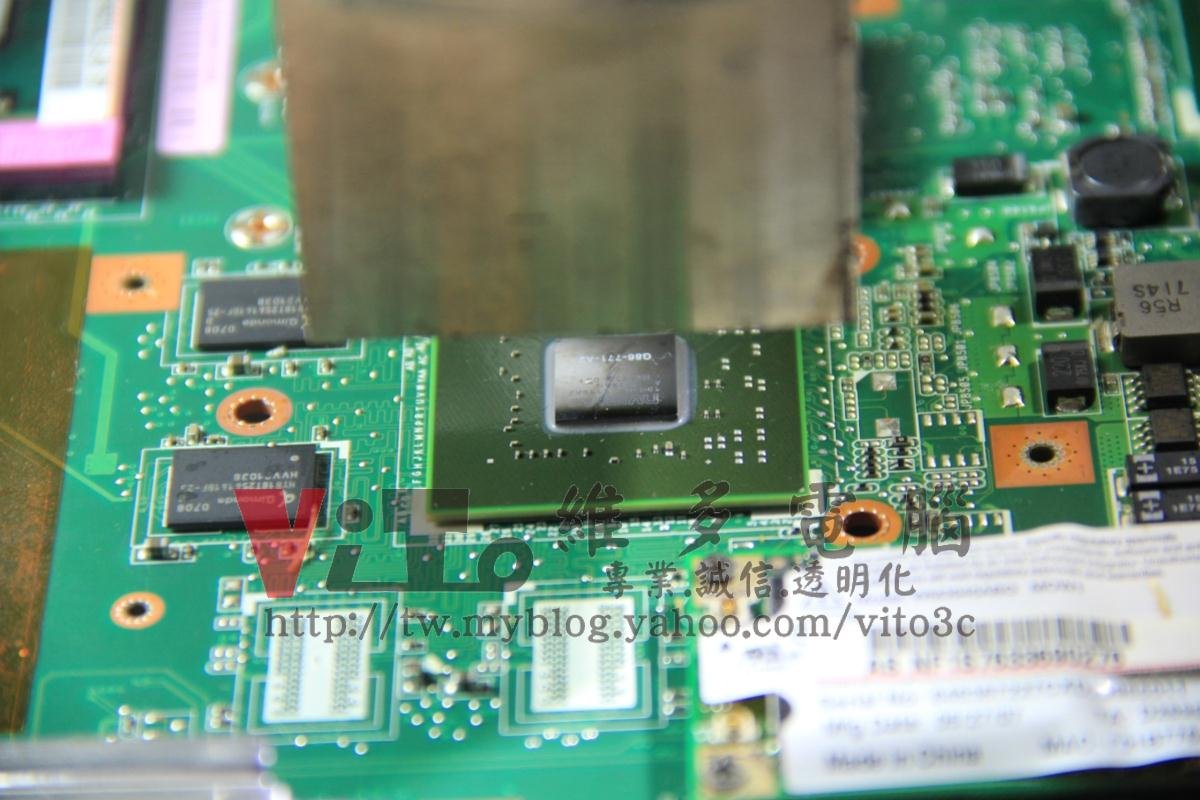

將晶片對位完成，均勻塗抹上 BGA 專用助焊劑，開始跑溫度曲線來回焊新的晶片。

DIY 影片教學：2011 年土砲 BGA 比賽第一名，大陸論壇比賽我們錄成教學影片。

在筆電維修過程中，散熱器、出風口鰭片內部、風扇灰塵、鍵盤內灰塵與棉絮 等部件的清理對於散熱與防潮至關重要。我們會在室外使用高壓空氣與毛刷配合清理，避免過多灰塵進入室內工作環境，保障室內清潔並確保維修效果。

如果散熱器設計不當，或長時間未進行清潔，灰塵積聚可能會導致主機板受潮，這樣會大幅降低設備的散熱效能。更多關於散熱器與受潮的問題可以了解 散熱器側吹設計如何影響主機板零件受潮。

我們會拆除原廠使用的 矽膠導熱貼片，因其為消耗性材料，導熱效能會隨時間下降，長期使用後可能造成散熱不良。我們改為安裝訂製尺寸的銅片，加強導熱效率，實測與原廠貼片相比，最高可降低溫度達 20 度！

散熱膏部分，我們選用 CoolerMaster PTK-L01 專業導熱膏，並於顯示卡與銅片接觸面 雙面均勻塗佈，搭配改裝銅片使用，可有效提升散熱效果，且無須擔心像貼片一樣失效或老化。

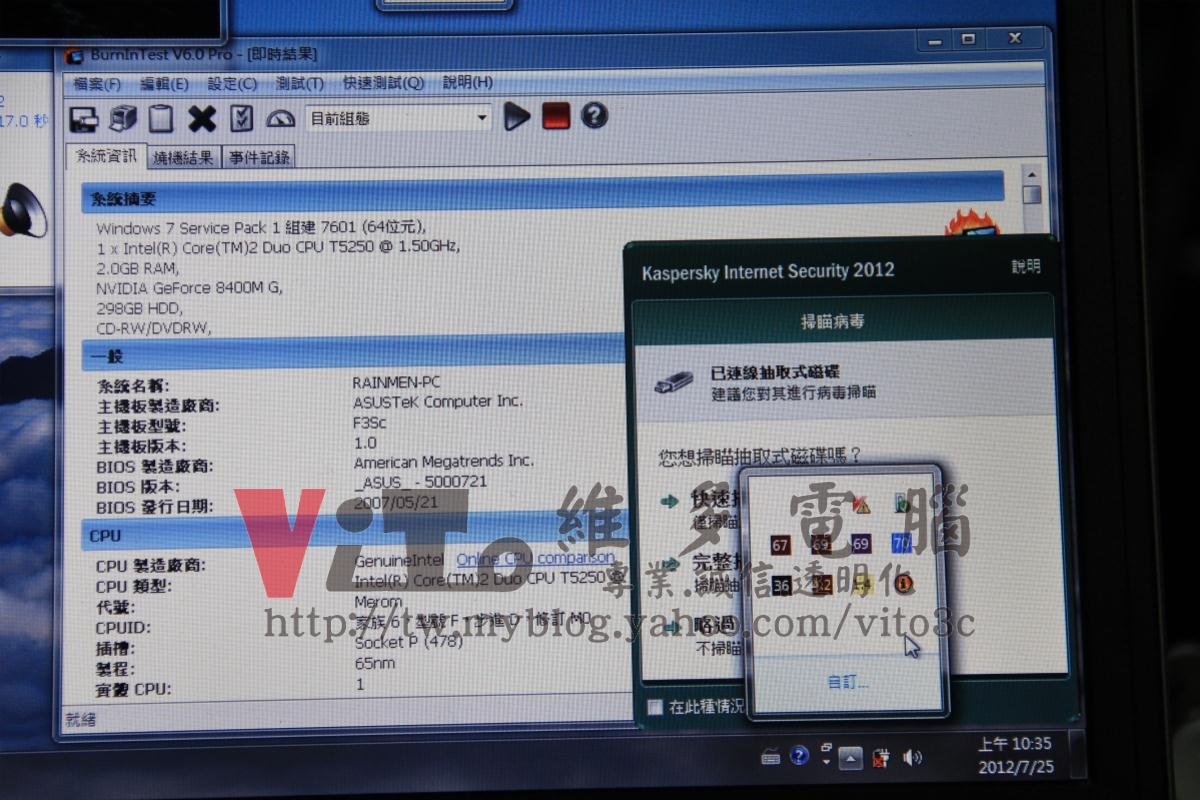

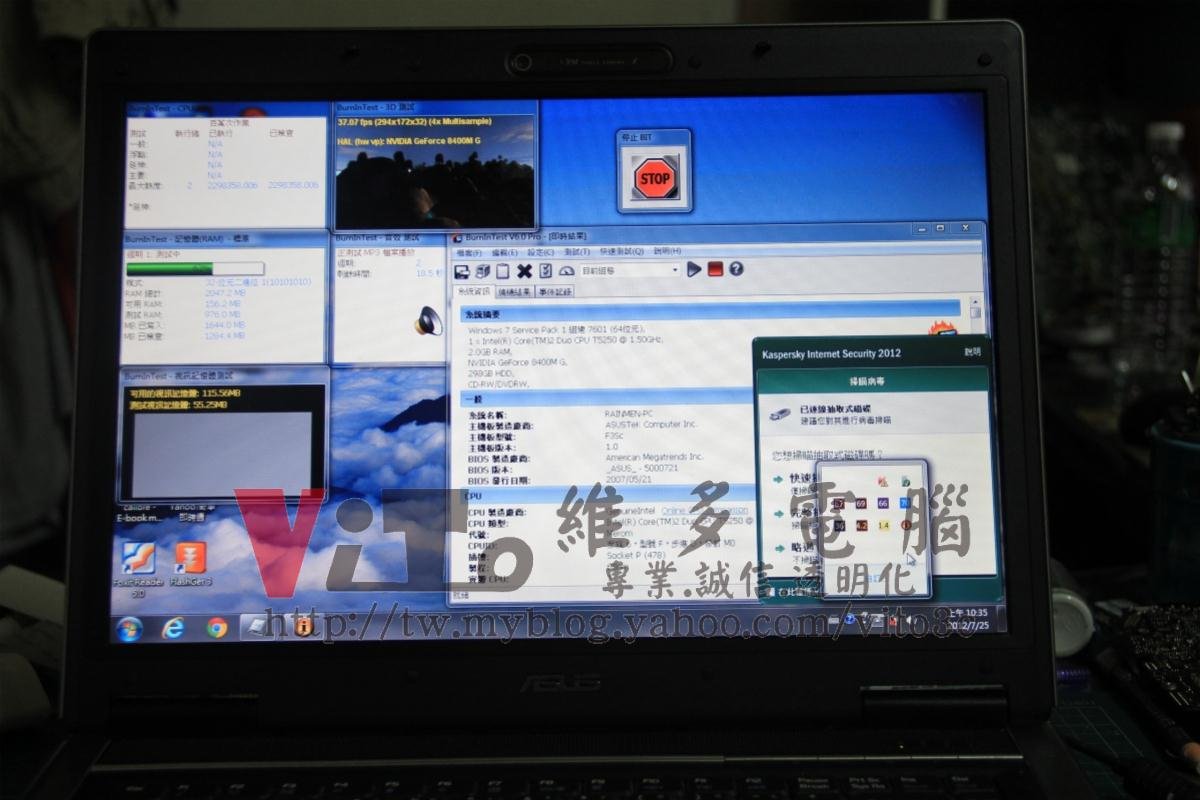

開機測試、顯示功能正常，並持續監控晶片溫度是否異常

最終測試無誤，完修交機。

看完整個維修過程你有發現兩大重點嗎？除了 NVIDIA 顯卡門通病問題。

原廠設計散熱器時，多數並非由金屬直接接觸晶片，而是採用「矽質導熱貼片」作為介質與顯示卡晶片接觸，也是讓顯示卡晶片故障的元兇之一！所以我們將接觸點改成符合尺寸的銅片，讓你的筆電使更長久。
