 (筆電維修)惠普 HP DV2700 (DV2709TX) 畫面分格~多重畫面~顯卡過熱故障通病~無法進作業系統維修實例

客戶:



品牌型號:惠普 HP DV2700 (DV2709TX)



故障原因:畫面分格~多重畫面~顯卡過熱故障通病~無法進作業系統



維修方向:更換NVIDIA 8400M G升級2011年溫控型G86-631-A2顯卡

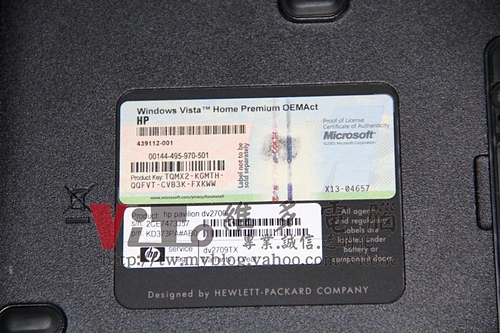

看一下主角



開機後的樣子

 (筆電維修)惠普 HP DV2700 (DV2709TX) 畫面分格~多重畫面~顯卡過熱故障通病~無法進作業系統維修實例

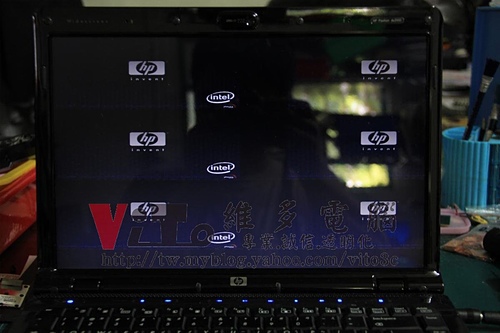

多格畫面~畫面分割~NVIDIA顯卡故障通病



解焊晶片

 (筆電維修)惠普 HP DV2700 (DV2709TX) 畫面分格~多重畫面~顯卡過熱故障通病~無法進作業系統維修實例

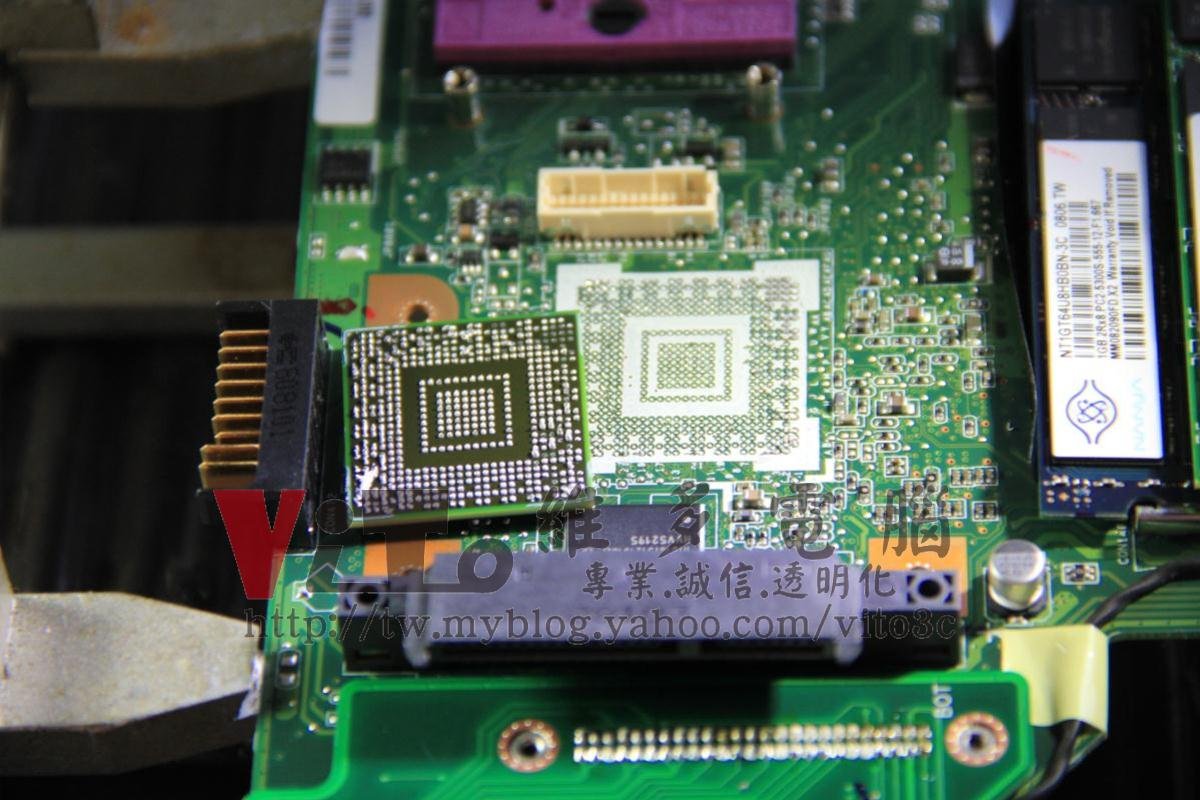

解焊後的樣子

 (筆電維修)惠普 HP DV2700 (DV2709TX) 畫面分格~多重畫面~顯卡過熱故障通病~無法進作業系統維修實例

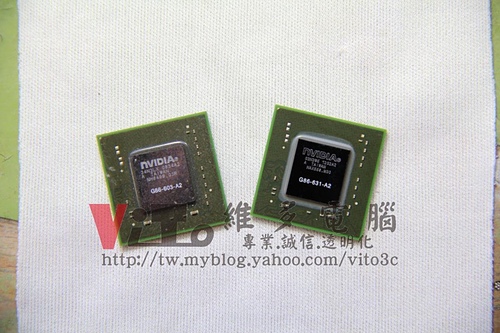

待更換的晶片為~2011年週期的G86-631-A2~白色封裝的溫控型GPU

 (筆電維修)惠普 HP DV2700 (DV2709TX) 畫面分格~多重畫面~顯卡過熱故障通病~無法進作業系統維修實例

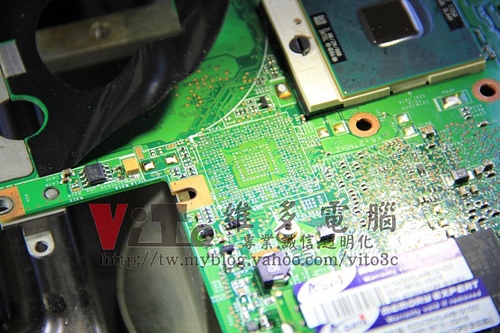

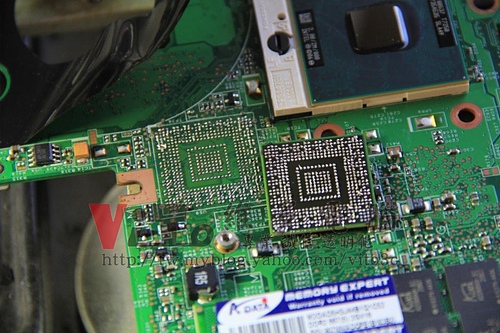

焊點除錫

 (筆電維修)惠普 HP DV2700 (DV2709TX) 畫面分格~多重畫面~顯卡過熱故障通病~無法進作業系統維修實例

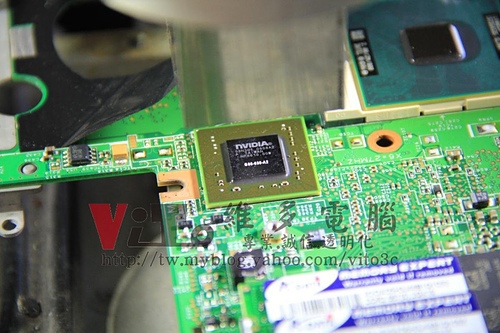

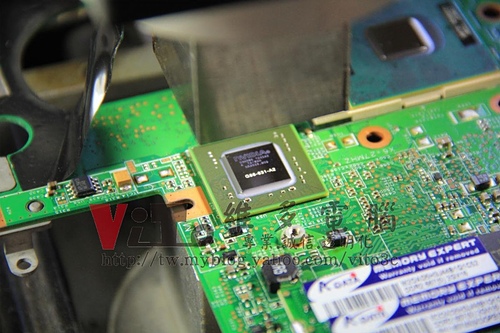

迴焊晶片

 (筆電維修)惠普 HP DV2700 (DV2709TX) 畫面分格~多重畫面~顯卡過熱故障通病~無法進作業系統維修實例

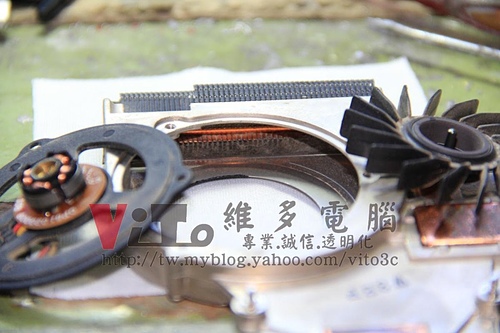

風扇清理~軸心上油

 (筆電維修)惠普 HP DV2700 (DV2709TX) 畫面分格~多重畫面~顯卡過熱故障通病~無法進作業系統維修實例

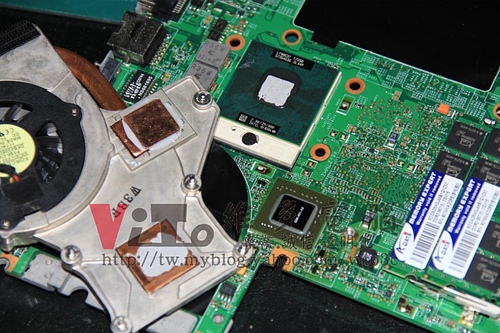

重上散熱膏~顯卡墊上紫銅片加壓~增加導熱係數

散熱膏採用COOLERMASTER PTK-L01

 (筆電維修)惠普 HP DV2700 (DV2709TX) 畫面分格~多重畫面~顯卡過熱故障通病~無法進作業系統維修實例

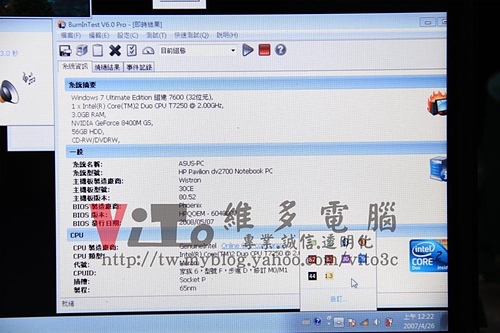

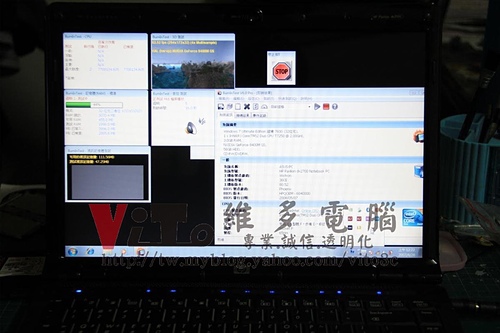

燒機測試

 (筆電維修)惠普 HP DV2700 (DV2709TX) 畫面分格~多重畫面~顯卡過熱故障通病~無法進作業系統維修實例(筆電維修)惠普 HP DV2700 (DV2709TX) 畫面分格~多重畫面~顯卡過熱故障通病~無法進作業系統維修實例

測試無誤~完修
