客戶:
品牌型號:華碩 ASUS W7SG
故障原因:開機有開機音~畫面線條破圖~NVIDIA顯卡過熱故障~無法開機
維修方向:更換NVIDIA 9300M G升級溫控型G86-631-A2晶片
看一下主角
開機後的樣子

開機後線條破圖~畫面顯示異常
故障的顯卡晶片

解焊顯卡晶片

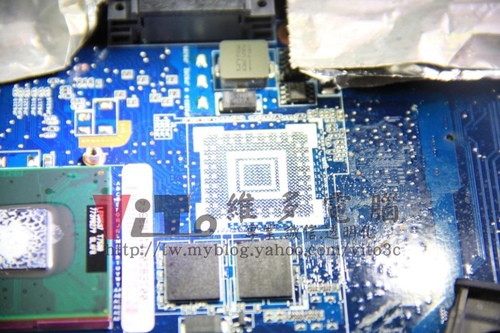

解焊後的樣子

待更換的晶片為2011年周期的溫控型G86-631-A2晶片

焊點除錫

迴焊晶片

清理散熱器~風扇軸心上油

重上散熱膏~採用COOLERMASTER PTK-L01
顯卡墊上紫銅片加壓~增加導熱係數

開機小測

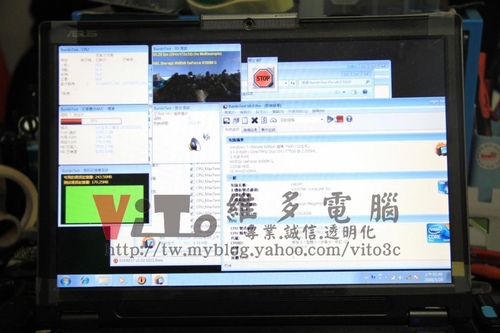

燒機測試~並監控溫度有無異常


測試無誤~完修
