康柏 COMPAQ CQ40-304AX 開機白燈同時閃爍、偵測不到記憶體維修實例|台中、彰化筆電專業維修

Compaq CQ40-304AX 開機黑畫面、燈號一直閃?本案例來自台中沙鹿客戶寄件維修,經檢測後發現為北橋與 CPU 錯誤偵測導致無法開機,我們更換全新北橋晶片與 CPU,並進行散熱器清潔與銅片改裝,成功解決這台經典筆電的通病問題!

歡迎分享文章

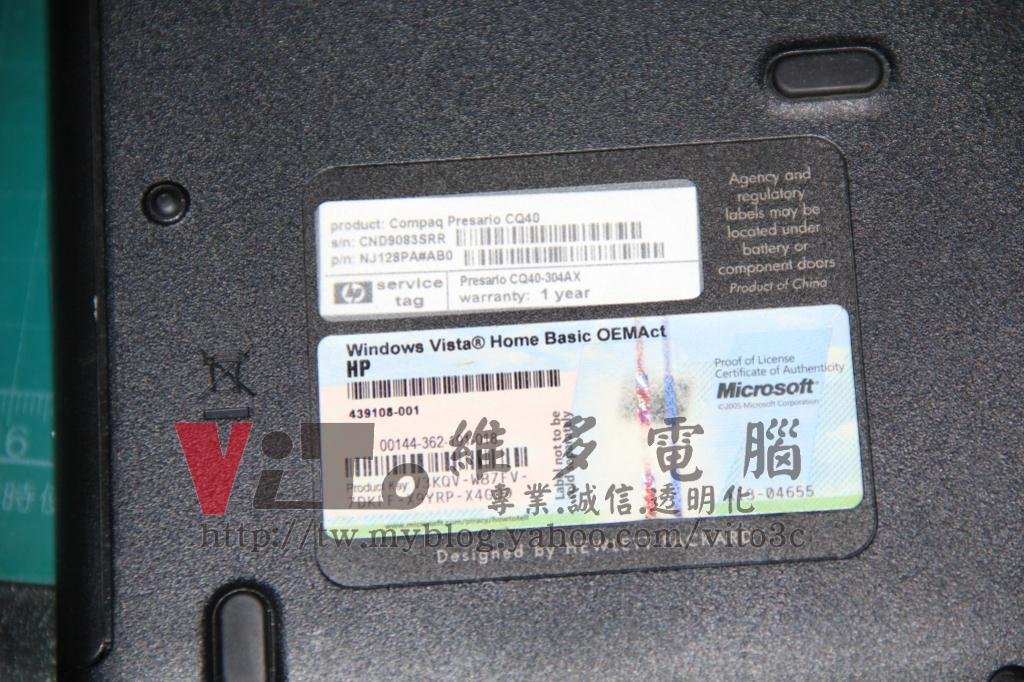

Compaq CQ40-304AX 筆電底部型號序號標籤
Compaq CQ40-304AX 筆電底部型號序號標籤
  • 品牌型號:康柏 Compaq CQ40-304AX
  • 故障原因:開機時 CAPS LOCK 與 SCROLL 鍵燈號同時閃爍,無法開機、沒有畫面、黑屏狀態。
  • 維修方向:北橋或 CPU 對記憶體匯流排的偵測異常,導致無法開機。
  • 客戶:台中沙鹿寄件維修

開機異常狀況

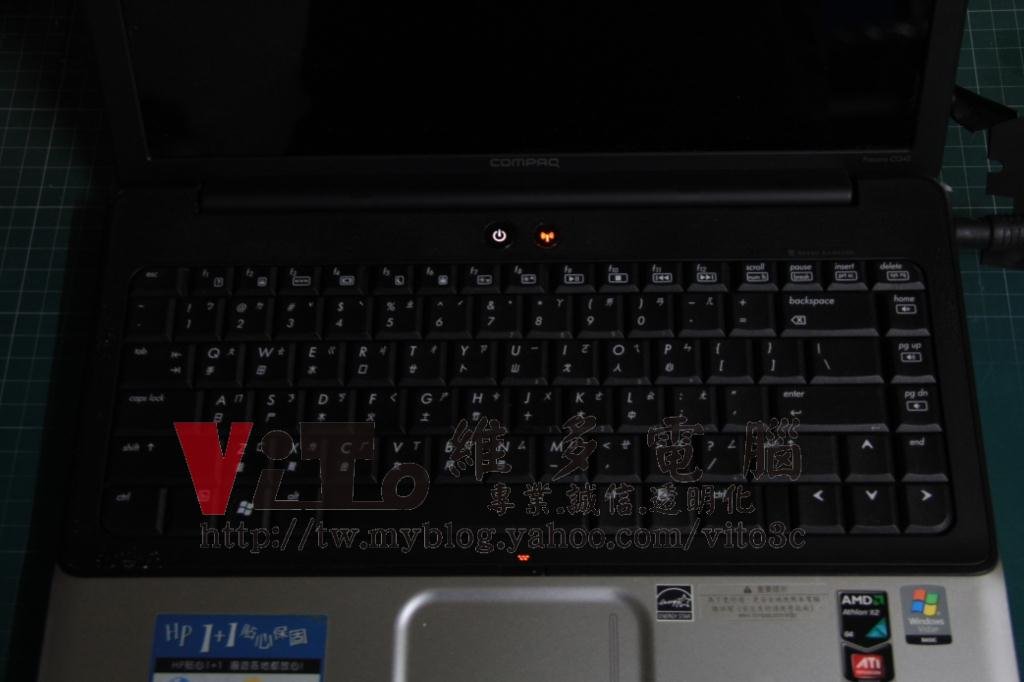

Compaq CQ40-304AX 開機後無畫面顯示
Compaq CQ40-304AX 開機後無畫面顯示

筆電開機後無畫面顯示,且幾秒鐘後會有下列燈號閃爍問題,主要為開機自我撿測(POST)無法偵測到CPU為,常見 AMD 北橋或是CPU本體故障的通病與災情問題。

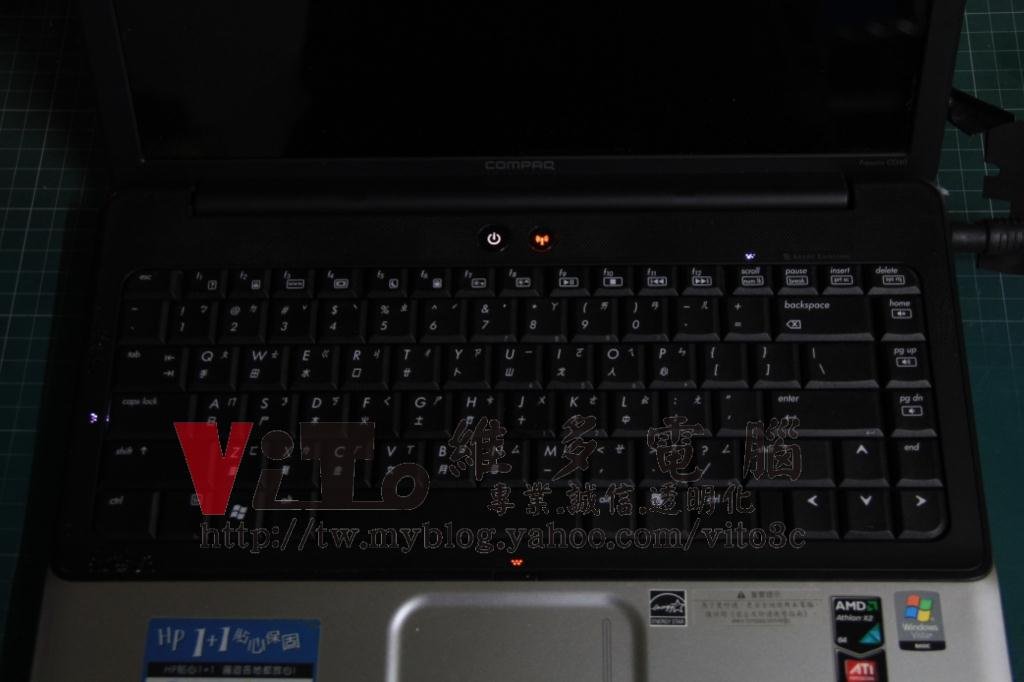

Compaq CQ40-304AX 開機後 caps lock 與 scroll 燈號同時閃爍且無法開機
Compaq CQ40-304AX 開機後 caps lock 與 scroll 燈號同時閃爍且無法開機

由於 LED 閃爍頻率的代碼對照,發現是偵測為 CPU 故障,但此北橋晶片在每個筆電品牌故障為通病問題,維修前還是會更換CPU來交叉測試,並與客人討論後續是否要合併維修處理。

HP LED 故障閃爍與嗶聲對照表:HP 筆記型電腦 – 電腦在啟動過程中發出嗶聲或指示燈閃爍

AMD 北橋晶片故障通病是災情嗎?

是的,這確實是一場當年許多筆電常見的「北橋災情」。三張圖帶你理解散熱失效!

早期使用 AMD 架構的筆電,大多數在散熱器與晶片的接觸結構上存在設計瑕疵。由於原廠為了彈性容忍散熱器與晶片表面之間的公差(間隙),通常會採用矽質導熱貼片填充,但這種貼片屬於消耗性材料,使用久了容易老化、導熱效能大幅衰退。

📎 延伸閱讀:BGA 晶片故障的幫兇之一?導熱貼片的濫用

為什麼 AMD 北橋晶片容易故障?四大熱害根本原因解析

早期筆電使用 AMD 平台的北橋晶片,常見以下四大問題,導致開機異常、斷電甚至無法修復的硬體災情:

1️⃣ 導熱貼片失效:
原本應協助晶片散熱的「矽質導熱貼片」,長期使用後容易老化、乾裂或導熱效率下降,無法有效將高溫導至散熱器,導致晶片長期處於高溫運作。

2️⃣ 晶片處於高溫環境:
當散熱效率不足,北橋晶片會長期在高溫下運行,導致內部封裝膠體劣化,進一步出現晶片失效、開機異常、斷電或異常重啟等問題。

3️⃣ 供電區與晶片共熱:
早期機種的主機板設計,多數將 MOSFET 供電模組與晶片共用導熱銅管,這會使供電區散發的高溫回傳至晶片,加劇散熱困境。

4️⃣ 北橋整合內建顯卡:
多數 AMD 北橋晶片同時負責整合內建顯示卡功能(內顯 GPU),即使平時文書使用,內顯長時間開機仍會產生大量熱能,使北橋區域成為整機的高熱區之一。特別是在早期雙顯卡筆電中,切換不到獨顯時,內顯常常處於高負載運作狀態。

Compaq CQ40 散熱器共用導管示意圖,紅框為CPU與GPU共同使用一個導管,黃框為AMD北橋與散熱風扇外框殼連接。
Compaq CQ40 散熱器共用導管示意圖,紅框為CPU與GPU共同使用一個導管,黃框為AMD北橋與散熱風扇外框殼連接。

此外,多數 AMD 架構筆電的設計都將 CPU 與北橋晶片(顯示卡)共用同一根導熱管,當 CPU 負載升高時,也會同步把溫度帶到北橋晶片,使晶片長期處於不良熱循環。

先更換 CPU 驗證故障問題

我們以自家的測試用的 CPU SI-42 先更換起來交叉測試

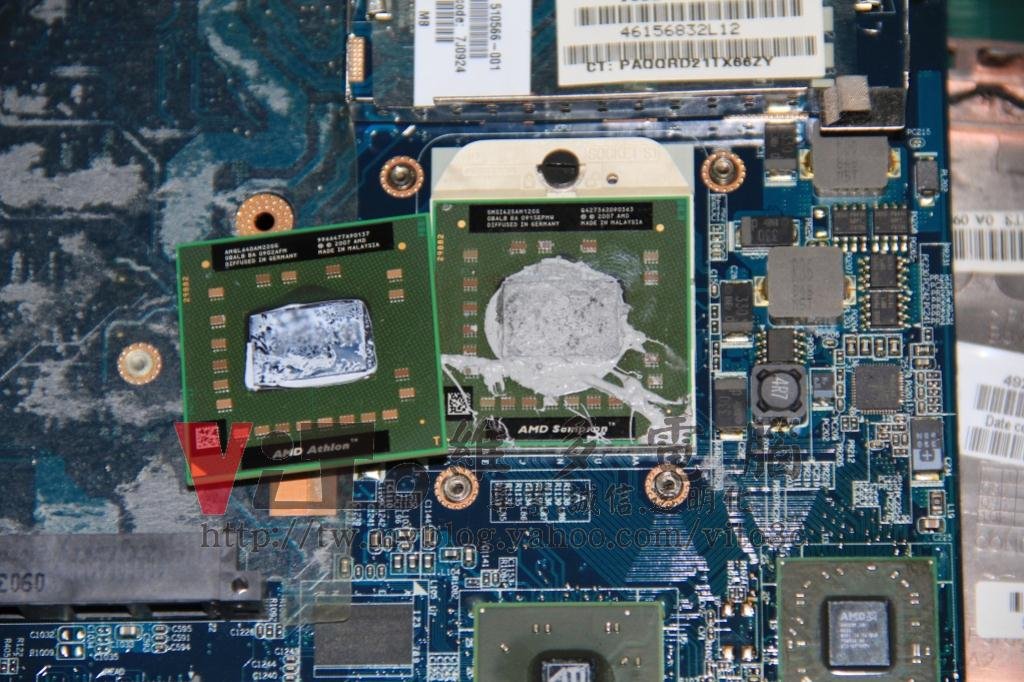

Compaq CQ40-304AX 更換 CPU 交叉測試
Compaq CQ40-304AX 更換 CPU 測試

經測試可以在 BIOS 內顯示 AMD Sempron SI-42 ,確定為 CPU 本體故障。

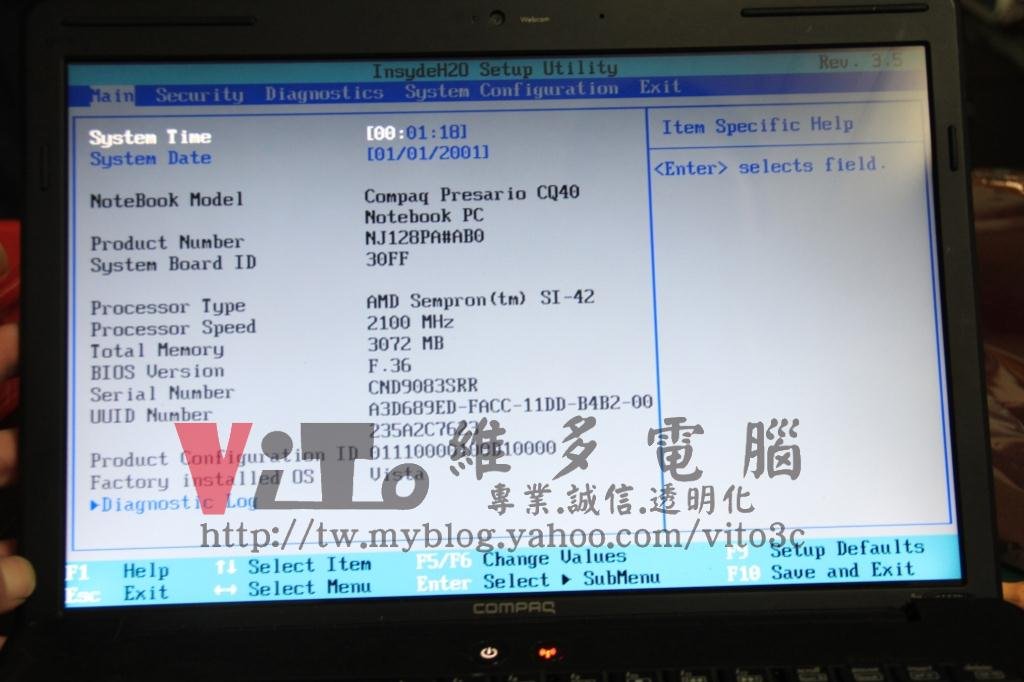

Compaq CQ40-304AX 更換 CPU 後開機在 BIOS 下可以看到 AMD Sempron SI-42
Compaq CQ40-304AX 更換 CPU 後開機在 BIOS 下可以看到 AMD Sempron SI-42

跟客人討論後,怕後續北橋晶片故障又要來維修一次,看是否要兩者合併一起維修。由於客人保固內就已送回原廠修過一次,當下就決定讓我們一同更換北橋晶片。

BGA 焊接更換顯示卡晶片4大步驟

1️⃣ 拆除故障的顯示卡晶片

以 BGA 焊接設備,加熱拆除故障的顯示卡晶片。

Compaq CQ40-304AX BGA 焊接拆除 AMD 北橋晶片過程
Compaq CQ40-304AX BGA 焊接拆除 AMD 北橋晶片過程

2️⃣ 觀察晶片拆除後的焊點狀況

解焊後檢查主機板是否掉點、起泡、等異常,圖中為主機板及晶片底部都有殘留的錫球與焊錫。

Compaq CQ40-304AX BGA 拆除 AMD 北橋晶片後的樣貌,主機板與北橋晶片底部有殘留的錫球
Compaq CQ40-304AX BGA 拆除 AMD 北橋晶片後的樣貌,主機板與北橋晶片底部有殘留的錫球

3️⃣ 全新AMD北橋晶片對比

晶片選用全新的 216-0674026 晶片,使用改良顯卡白色封裝晶片的演變介紹!

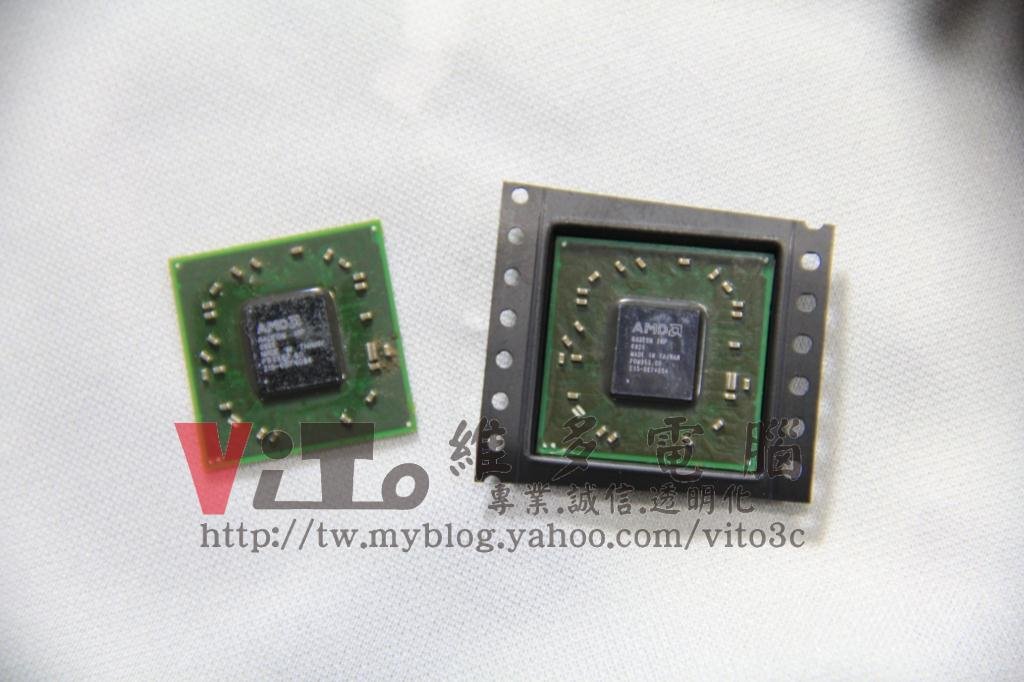

Compaq CQ40-304AX AMD 北橋晶片新舊對比,左為舊的,右為全新的北橋晶片
Compaq CQ40-304AX AMD 北橋晶片新舊對比,左為舊的,右為全新的北橋晶片

4️⃣ 清理主機板殘留的焊錫

清除主機板上殘留的焊錫,才能平整放置新晶片並準確對位,確保焊接成功。

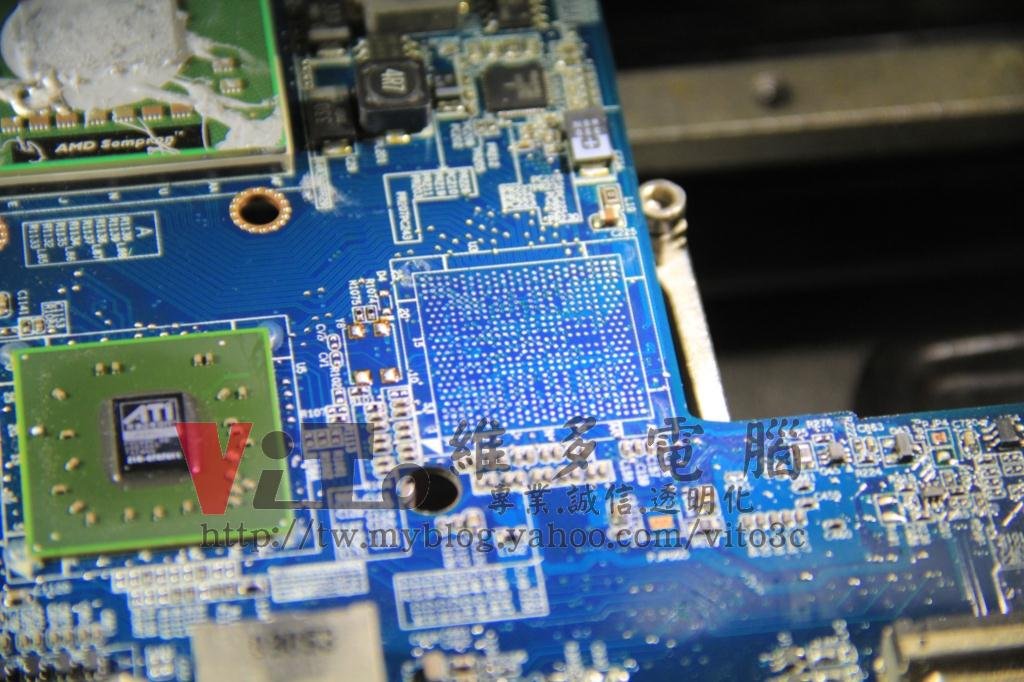

Compaq CQ40-304AX 主機板焊盤除錫與清潔乾淨來確保晶片放置平穩
Compaq CQ40-304AX 主機板焊盤除錫與清潔乾淨來確保晶片放置平穩

BGA 焊接需要溫度與時間曲線設定恰當,過高的溫度會降低晶片內阻抗、壽命,因為再高的溫度都能讓焊錫達到熔點,設定得宜就不會有問題。不當的高溫焊接晶片導致主機板發黃、大量助焊劑滲流

5️⃣ BGA 回焊北橋晶片

將晶片對位完成,均勻塗抹上 BGA 專用助焊劑,開始跑溫度曲線來回焊新的晶片。

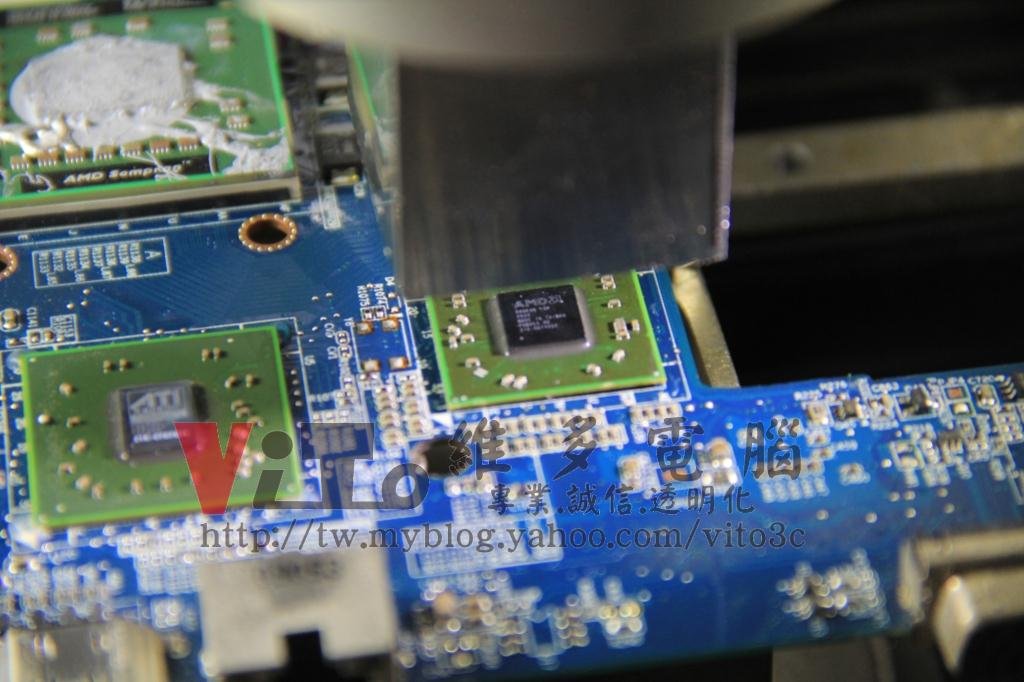

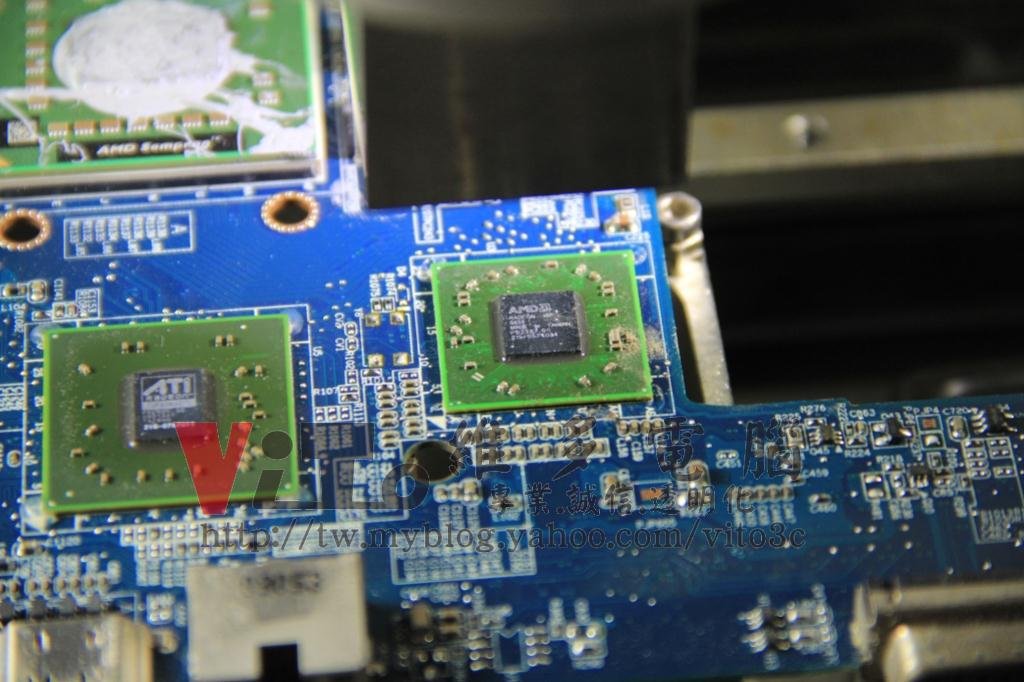

Compaq CQ40-304AX BGA回焊全新的 AMD 北橋晶片
Compaq CQ40-304AX BGA回焊全新的 AMD 北橋晶片

DIY 影片教學:2011 年土砲 BGA 比賽第一名,大陸論壇比賽我們錄成教學影片

散熱器清潔與散熱膏更換

在筆電維修過程中,散熱器、出風口鰭片內部、風扇灰塵、鍵盤內灰塵與棉絮 等部件的清理對於散熱與防潮至關重要。我們會在室外使用高壓空氣與毛刷配合清理,避免過多灰塵進入室內工作環境,保障室內清潔並確保維修效果。

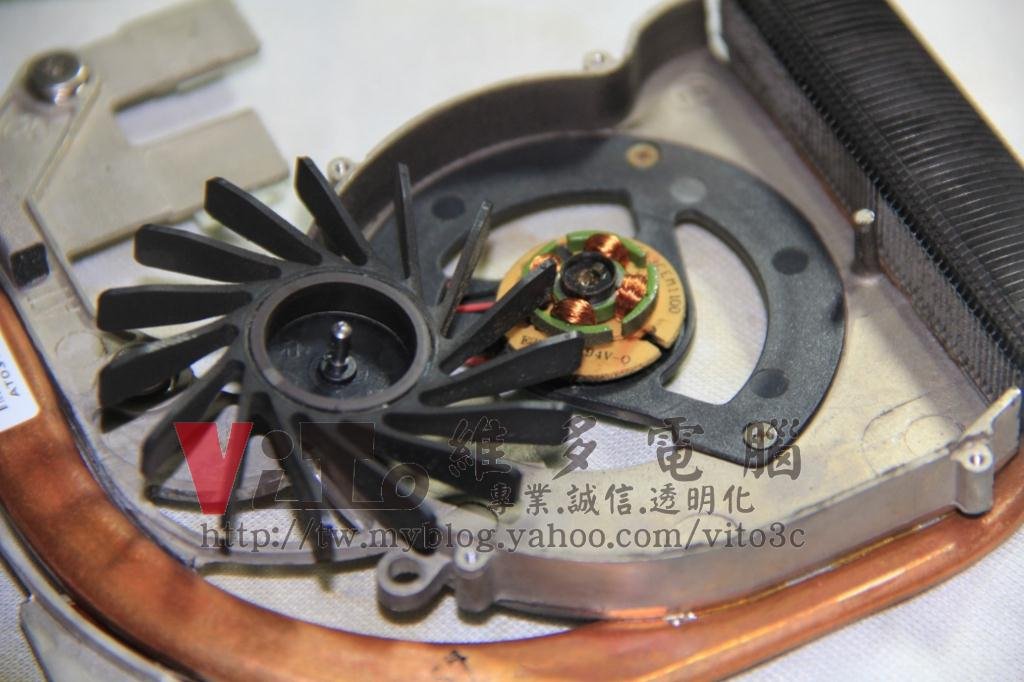

Compaq CQ40-304AX 拆開風扇與散熱器,詳細清潔鰭片出風口堆積的灰塵,並在風扇軸心注入潤滑油脂
Compaq CQ40-304AX 拆開風扇與散熱器,詳細清潔鰭片出風口堆積的灰塵,並在風扇軸心注入潤滑油脂

如果散熱器設計不當,或長時間未進行清潔,灰塵積聚可能會導致主機板受潮,這樣會大幅降低設備的散熱效能。更多關於散熱器與受潮的問題可以了解 散熱器側吹設計如何影響主機板零件受潮

散熱膏更換與銅片改裝

我們會拆除原廠使用的 矽膠導熱貼片,因其為消耗性材料,導熱效能會隨時間下降,長期使用後可能造成散熱不良。我們改為安裝訂製尺寸的銅片,加強導熱效率,實測與原廠貼片相比,最高可降低溫度達 20 度

散熱膏部分,我們選用 CoolerMaster PTK-L01 專業導熱膏,並於顯示卡與銅片接觸面 雙面均勻塗佈,搭配改裝銅片使用,可有效提升散熱效果,且無須擔心像貼片一樣失效或老化。

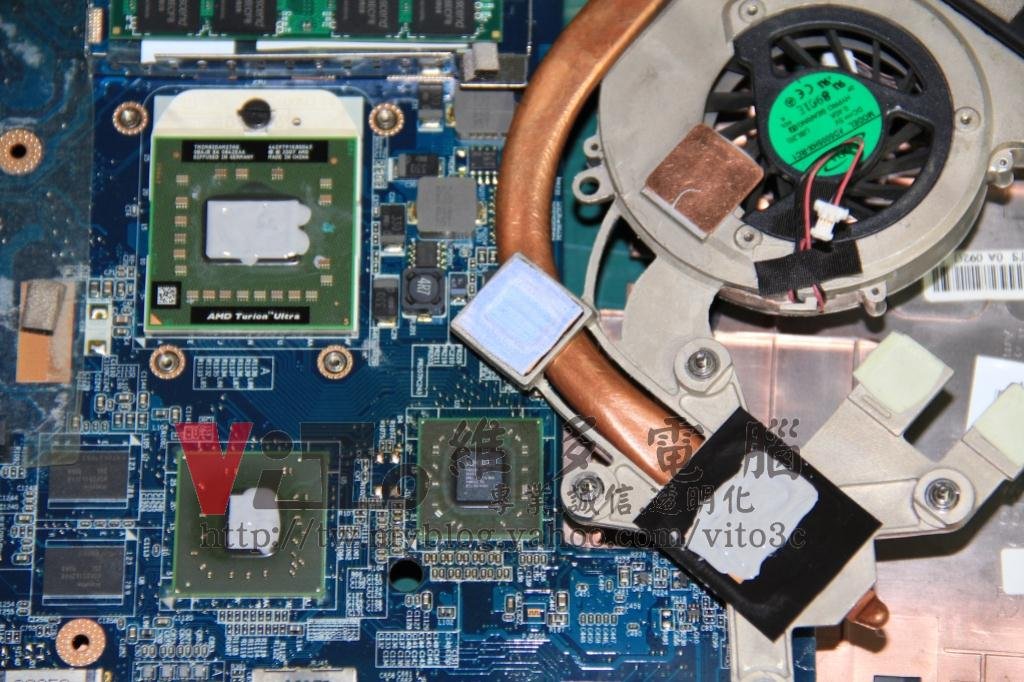

Compaq CQ40-304AX 北橋晶片除掉原廠矽質導熱墊片後,改裝訂製銅片來增加導熱係數
Compaq CQ40-304AX 北橋晶片除掉原廠矽質導熱墊片後,改裝訂製銅片來增加導熱係數

開機測試與溫度監控

開機測試、顯示功能正常,並持續監控晶片溫度是否異常

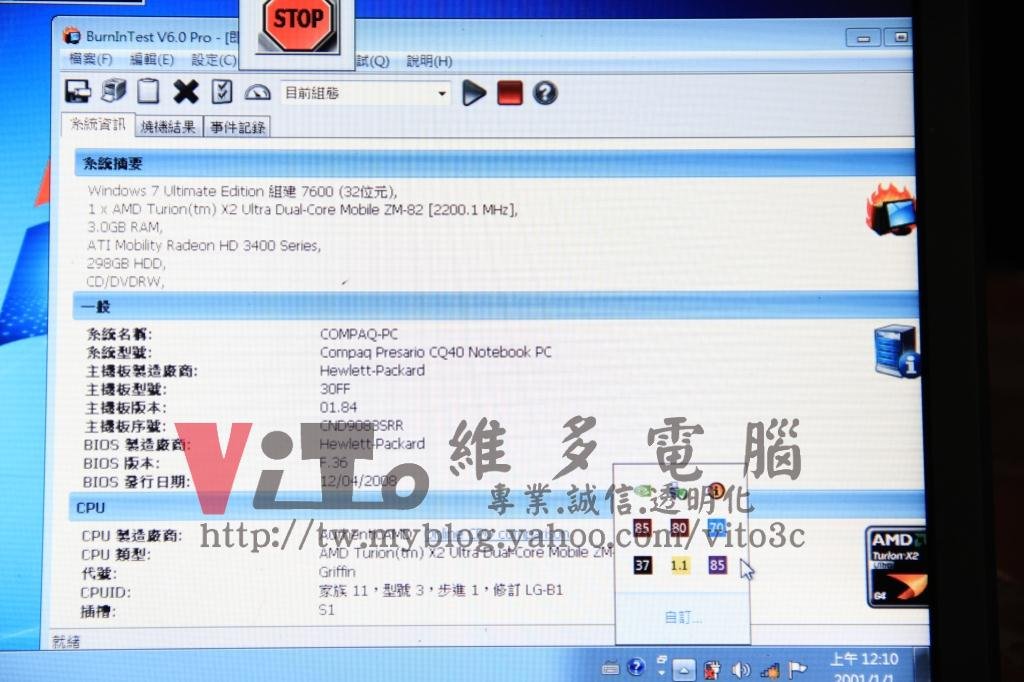

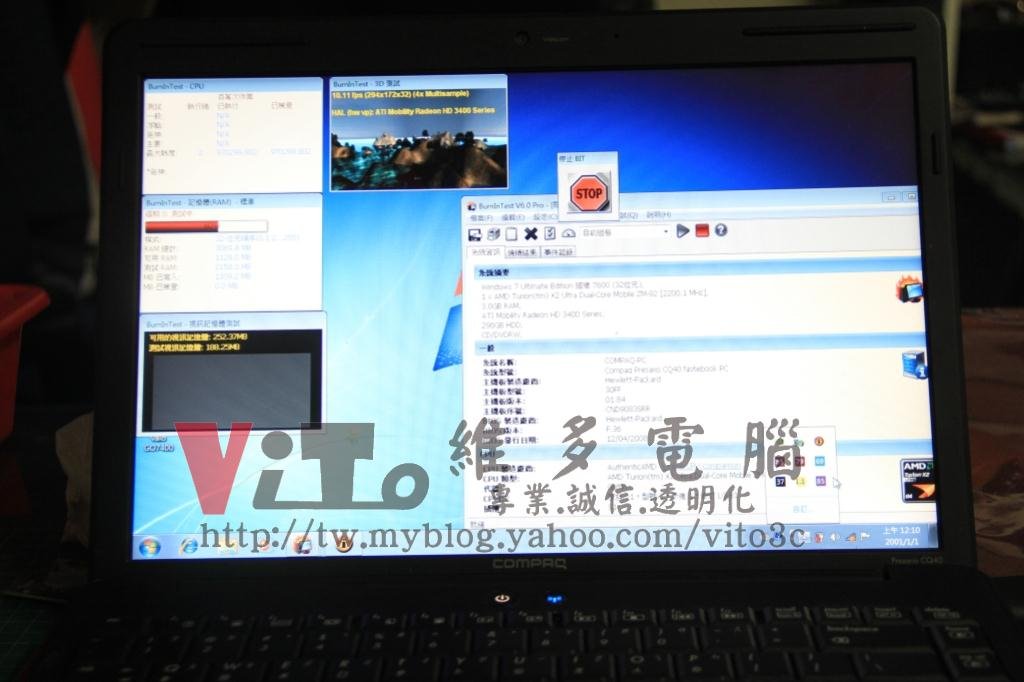

Compaq CQ40-304AX 修復後執行穩定性測試,以燒機Burn-in Test和AIDA 64監控溫度
Compaq CQ40-304AX 修復後執行穩定性測試,以燒機Burn-in Test和AIDA 64監控溫度
Compaq CQ40-304AX HWMonitor溫度監控 CPU約85度、GPU約79度
Compaq CQ40-304AX HWMonitor溫度監控 CPU約85度、GPU約79度

最終測試無誤,完修交機。

維修總結

我們最終是協助客人換上 AMD Turion ZM-82 的 CPU。

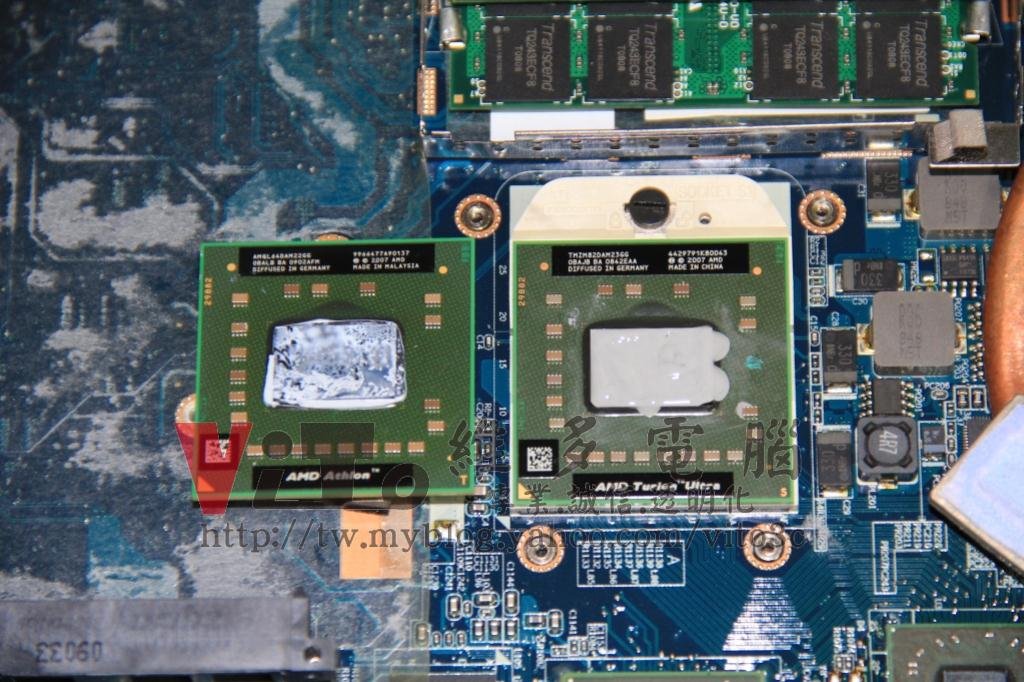

Compaq CQ40-304AX AMD CPU新舊對比
Compaq CQ40-304AX AMD CPU新舊對比

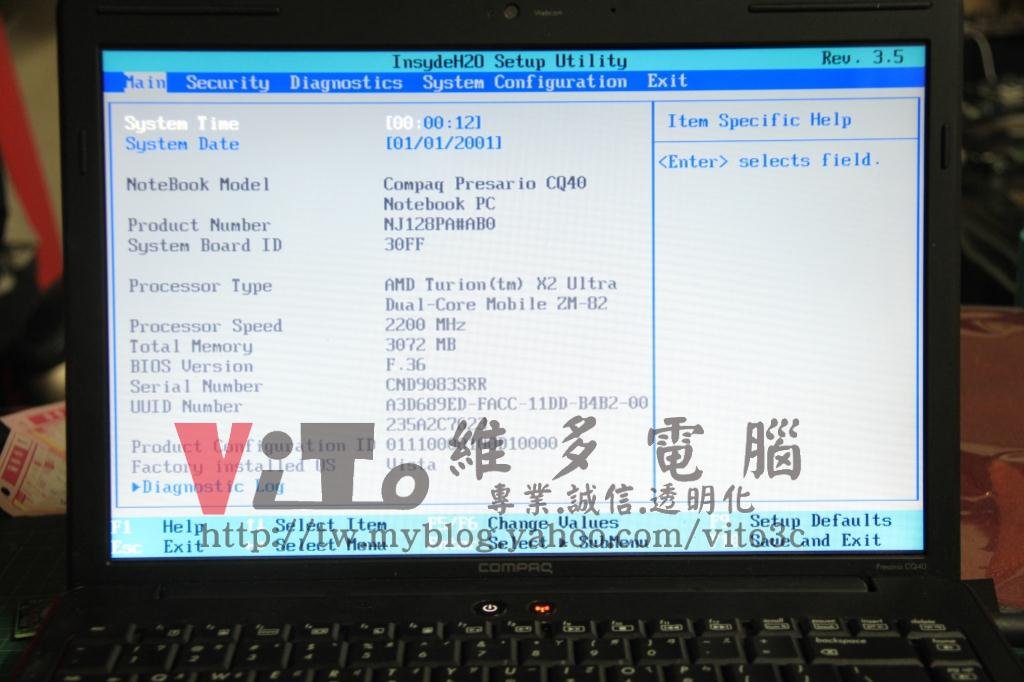

Compaq CQ40-304AX BIOS 畫面中,我們更換 AMD Turion ZM-82 的 CPU
Compaq CQ40-304AX BIOS 畫面中,我們更換 AMD Turion ZM-82 的 CPU

看完整個維修過程你有發現兩大重點嗎?除了AMD 北橋晶片的通病問題。

原廠設計散熱器時,多數並非由金屬直接接觸晶片,而是採用「矽質導熱貼片」作為介質與顯示卡晶片接觸,也是讓顯示卡晶片故障的元兇之一!所以我們將接觸點改成符合尺寸的銅片,讓你的筆電使更長久。

📞 想了解維修細節?歡迎聯絡我們

如果您的筆電也出現了 無法開機 等問題,歡迎提供「型號」與「故障描述」,我們會根據經驗提供「初步建議」與「預估報價」,協助您做出是否維修的判斷。

我們專門處理各品牌的筆電主機板晶片級維修,包括 BGA 焊接、晶片更換、電源迴路修復,甚至嚴重損壞的線路改裝,皆由技術年資 10 年以上的維修人員操作。如想了解設備與維修經歷,歡迎參考 關於我們 頁面,記錄自 2011 年以來的維修足跡。

加入LINE好友


歡迎分享文章
curious
curious

從2011年起,歷經了無名小站、Yahoo部落格、隨意窩、痞客邦,到目前架了個穩定的家,我們喜歡以維修實際案例發表文章,來達到與客人互利互惠的方式經營。

文章: 933

10 則留言

  1. 隱逸
    前往隱逸的日誌
    是否可以給我連絡電話!
    謝謝你!

  2. s.p
    email給s.p
    前往s.p的日誌
    請問如果像上述的情形維修費用大約多少錢?

  3. 傑麗
    email給傑麗
    前往傑麗的日誌
    請問
    我的機型是cq40 503au
    一開始螢幕最下方出現三條色線會閃動,
    後來開機CAPS LOCK與SCROLL燈號同時閃爍不開機
    這情形維修費用大約多少錢.
    (台北方便修嗎?)
    謝謝

  4. 若是有底部有三色線條跳動
    那就是三星面板故障通病!
    也表示您的面板已經出問題!
    但燈號故障警示~一閃一滅
    那表示CPU在開機後判別異常
    (不是CPU故障~就是北橋故障)
    請參考原廠LED燈故障燈號判別!
    http://h10025.www1.hp.com/ewfrf/wc/document?docname=c02176635&tmp_task=solveCategory&cc=tw&dlc=zh-hant&lang=zh-hant&lc=zh-hant&product=3925657#N230
    但壞成這樣了~非常不建議維修
    也可以先試試以下…
    用單支記憶體開機
    開不了再用另一個插槽開機
    如果有其中一個通道都可以正常使用
    但另一個插槽怎麼開都開不了
    基本上就是CPU故障了
    (因為AMD的CPU~記憶體匯流排是直接進到CPU內部的)
    如果都還是一樣的情況
    你可以開機後讓機器一直持續開個
    大約2~3小時後關機馬上重開
    如果可以開機成功
    那就是驗證出北橋故障了!!
