(筆電維修)宏碁 ACER ASPIRE 4520G 開機沒畫面~一直斷電重開機~顯卡及北橋故障無法開機維修實例



客戶:高雄 林先生

品牌型號:宏碁 ACER ASPIRE 4520G

故障原因:開機沒畫面~一直斷電重開~顯卡與北橋過熱~無法開機~開機沒畫面

維修方向:更換獨立顯卡8400M晶片及重植北橋MCP67MV-A2

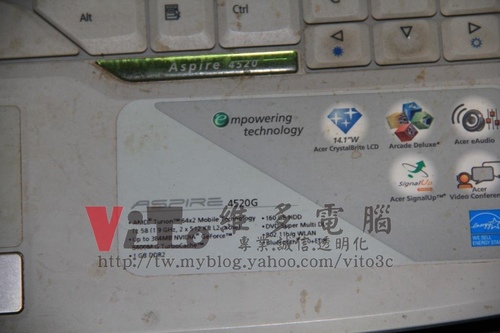

看一下主角



鍵盤髒髒~都沒在保養XD

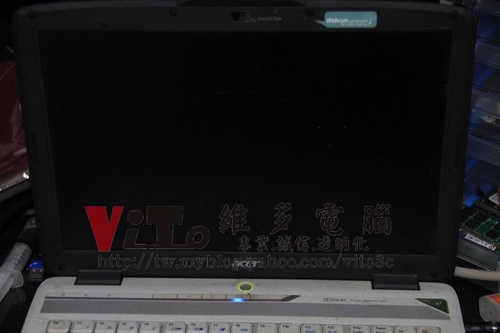

開機後沒有畫面顯示

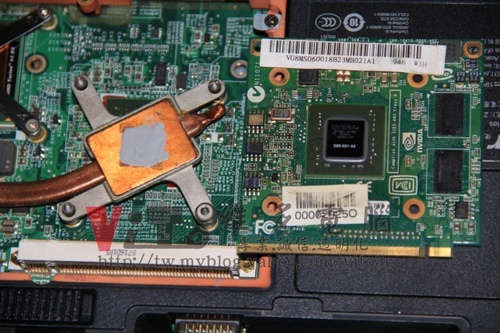

此機為獨立顯卡故障

主機板的部分因客人有回原廠更換過了(約半年~一年前)

所以北橋的部分做重植回焊~基本上換新的才不易有二修問題



先解焊顯卡晶片

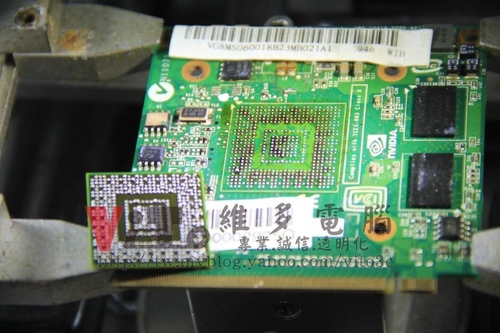

解焊後的樣子

有助焊劑的痕跡~表示有背不當加焊維修~暫時性能使用

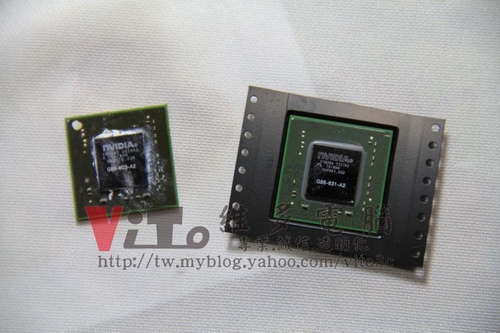

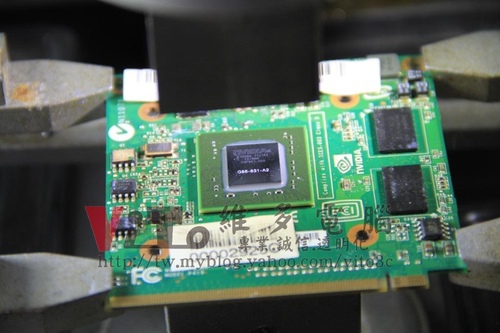

更換全新的顯卡晶片G86-631-A2~2011年改良型的溫控晶片

焊點除錫

回焊晶片



再來就換北橋了

北橋沒故障為何要做北橋?

因為此機的散熱部分是共用同一面積互疊的導熱銅片

所以顯卡的高溫容易導致北橋中心點的BGA接地錫點空焊

SO…

此機顯卡故障單做顯卡~下次就會壞北橋

北橋故障沒做顯卡~NVIDIA過熱故障的問題還會產生

但一次做兩顆~不小心失敗一顆的機率也是有(尤其是北橋)

所以小弟通常都不會建議維修此機

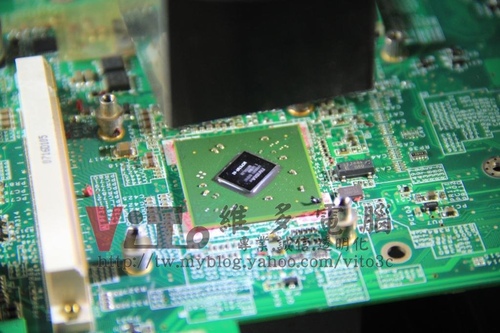

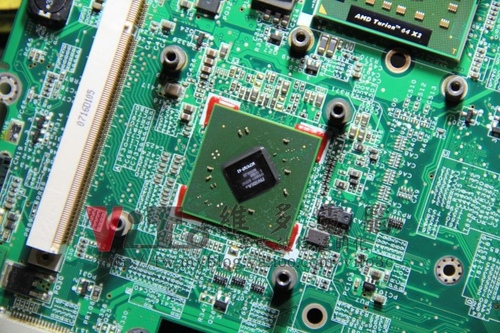

北橋MCP67-MV-A2

在清除紅膠後解焊北橋晶片

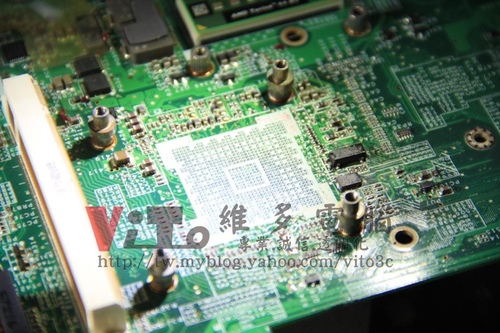

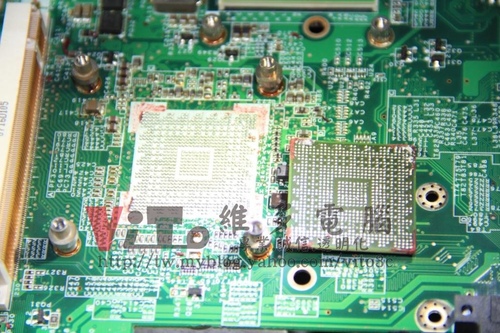

解焊後的樣子

重植北橋的BGA錫點

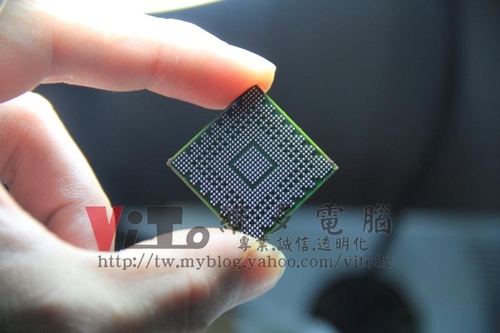

北橋重植錫球

焊點除錫

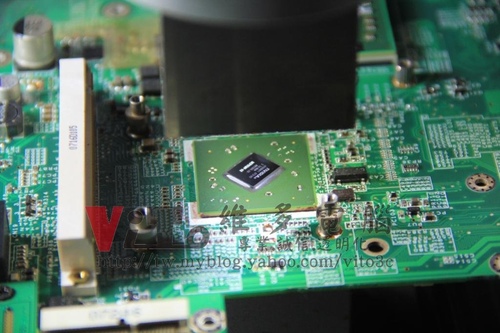

回焊晶片

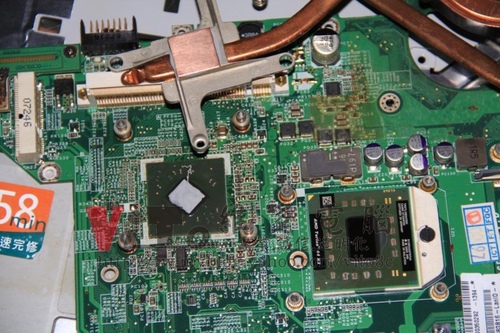

北橋改裝銅片加壓!增加導熱

顯卡上散熱膏~銅片後兔剛好互補兩顆的壓力

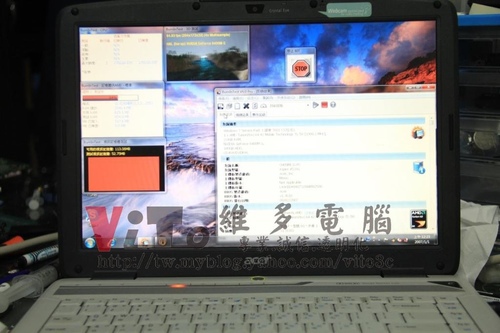

先開機小測

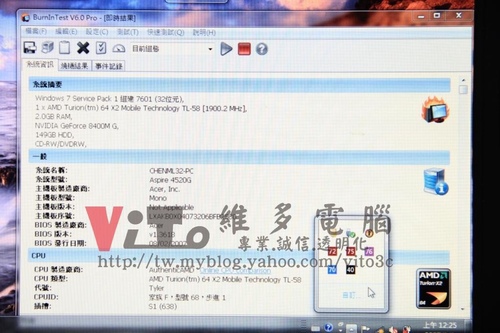

燒機測試

顯卡最高溫70度~CPU約75度

測試無誤~完修
