客戶:大雅 賴先生

品牌型號:華碩 ASUS F6S series

故障原因:開機白色畫面~白畫面有彩色線條~畫面漸漸變暗~NVIDIA 9300MG顯卡過熱通病

維修方向:更換NVIDIA 9300MG顯卡~升級溫控型G86-631-A2晶片

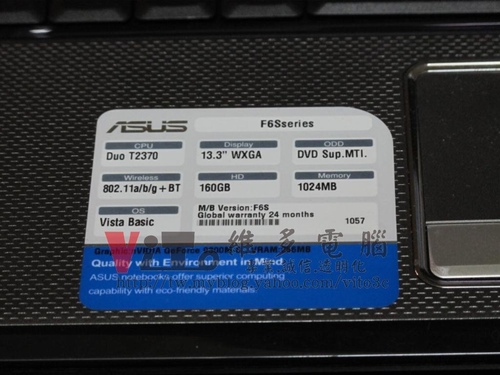

看一下主角

(筆電維修)華碩 ASUS F6S 開機白畫面~開機有音效~白色畫面有線條~獨立顯卡故障維修實例

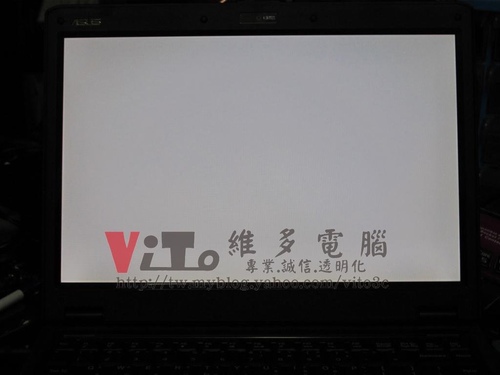

開機白畫面~開機聽得到開機音效

(筆電維修)華碩 ASUS F6S 開機白畫面~開機有音效~白色畫面有線條~獨立顯卡故障維修實例

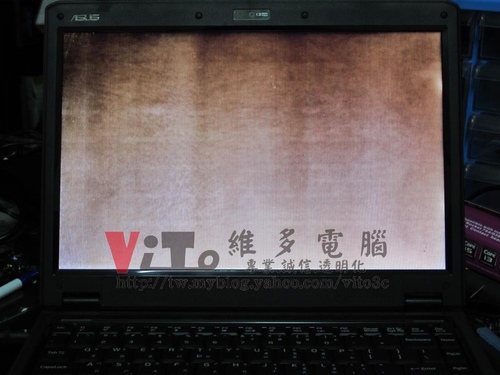

畫面漸漸變暗

(筆電維修)華碩 ASUS F6S 開機白畫面~開機有音效~白色畫面有線條~獨立顯卡故障維修實例

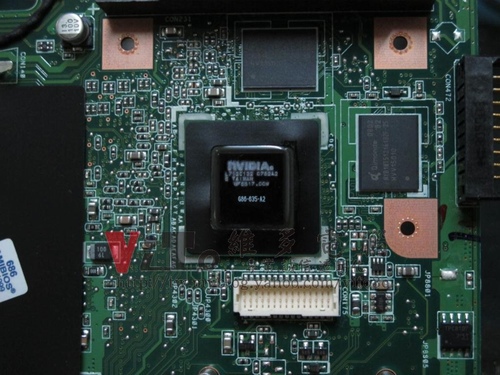

故障的顯晶片

(筆電維修)華碩 ASUS F6S 開機白畫面~開機有音效~白色畫面有線條~獨立顯卡故障維修實例

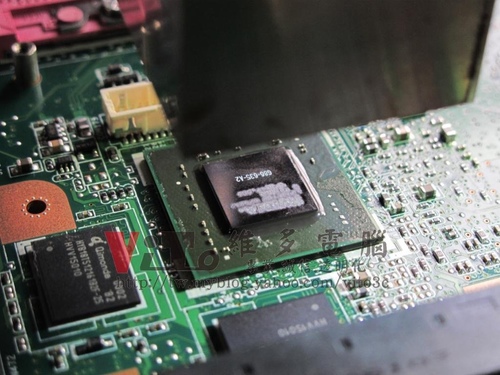

上機拆焊GPU

(筆電維修)華碩 ASUS F6S 開機白畫面~開機有音效~白色畫面有線條~獨立顯卡故障維修實例

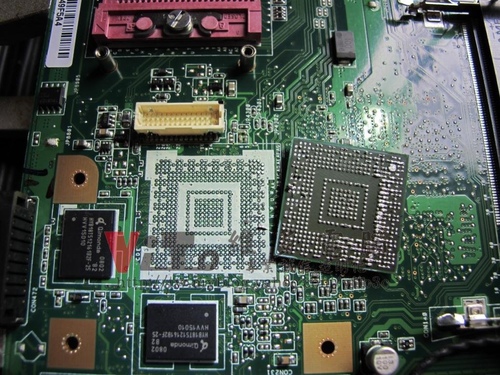

解焊後的樣子

(筆電維修)華碩 ASUS F6S 開機白畫面~開機有音效~白色畫面有線條~獨立顯卡故障維修實例

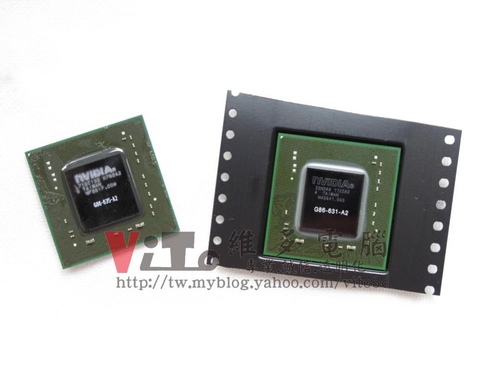

待更換的晶片為~全新2011年製程的溫控型白色封裝的G86-631-A2

(筆電維修)華碩 ASUS F6S 開機白畫面~開機有音效~白色畫面有線條~獨立顯卡故障維修實例

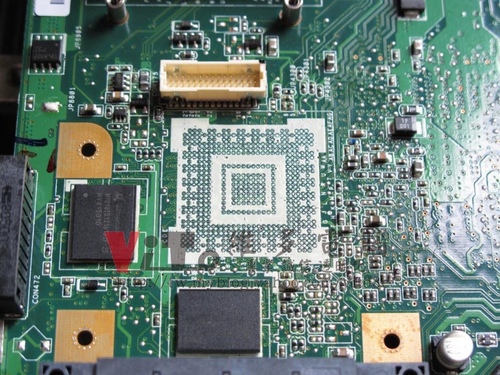

焊點除錫

(筆電維修)華碩 ASUS F6S 開機白畫面~開機有音效~白色畫面有線條~獨立顯卡故障維修實例

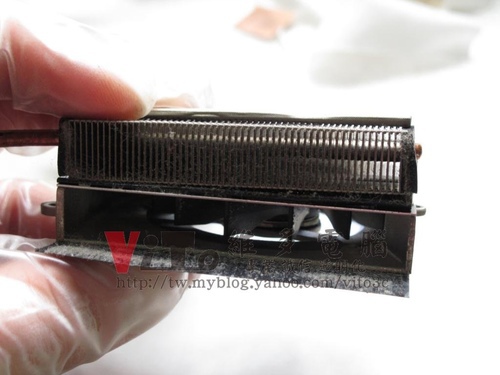

散熱器完整清潔

(筆電維修)華碩 ASUS F6S 開機白畫面~開機有音效~白色畫面有線條~獨立顯卡故障維修實例

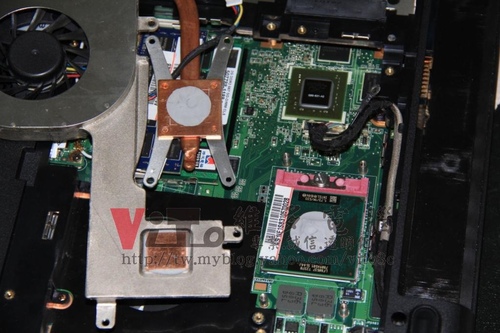

顯卡墊上紫銅片增加導熱係數

CPU散熱膏重上~採用COOLERMASTER

(筆電維修)華碩 ASUS F6S 開機白畫面~開機有音效~白色畫面有線條~獨立顯卡故障維修實例

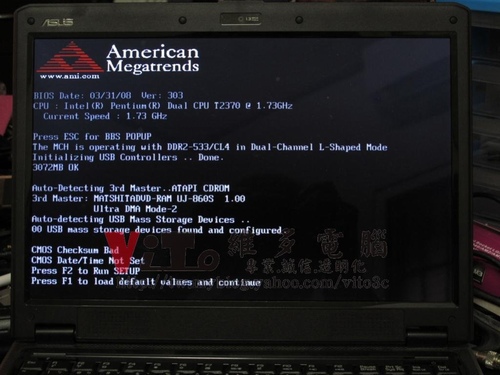

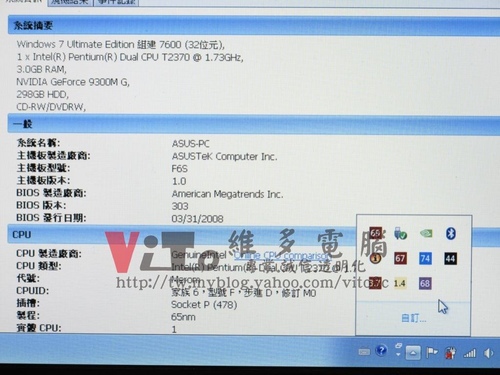

開機測試

(筆電維修)華碩 ASUS F6S 開機白畫面~開機有音效~白色畫面有線條~獨立顯卡故障維修實例

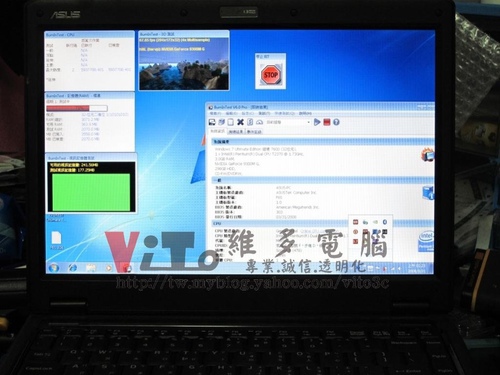

燒機測試

(筆電維修)華碩 ASUS F6S 開機白畫面~開機有音效~白色畫面有線條~獨立顯卡故障維修實例

顯卡最高溫不超過75度

(筆電維修)華碩 ASUS F6S 開機白畫面~開機有音效~白色畫面有線條~獨立顯卡故障維修實例



測試無誤~完修
