客戶:三峽 黃先生
品牌型號:華碩 ASUS F6S series
故障原因:開機後白色畫面~開機白屏~9300MG顯卡故障通病~顯卡故障升級
維修方向:更換9300MG~升級白色封裝的低溫型GPU~G86-631-A2顯卡晶片

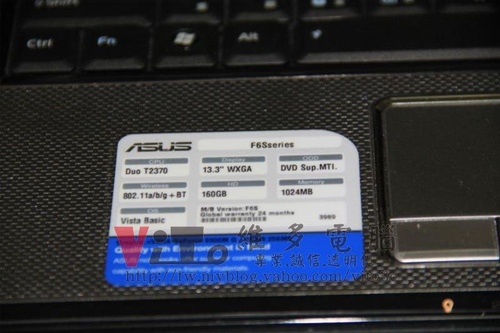

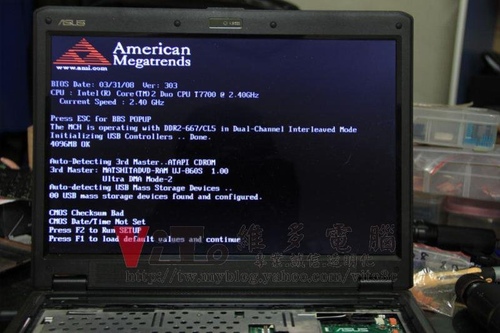

看一下主角
開機後畫面反白~然後漸漸變黑

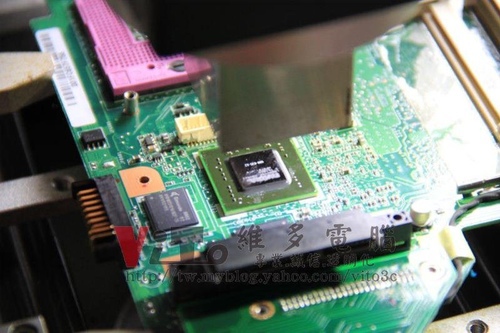

上返修台拆焊故障顯卡

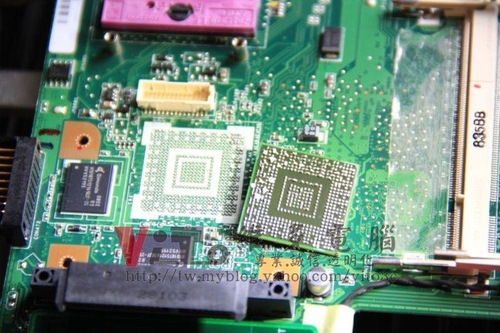

解焊後的樣子

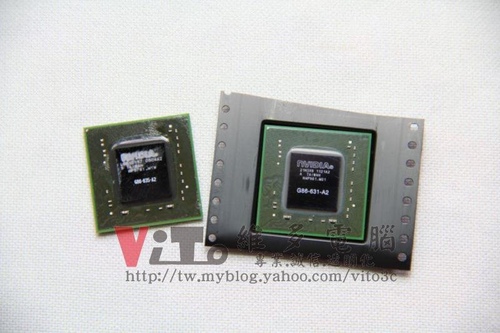

待更換的晶片~2011年週期的白色封裝低溫型GPU~G86-631-A2
焊點除錫

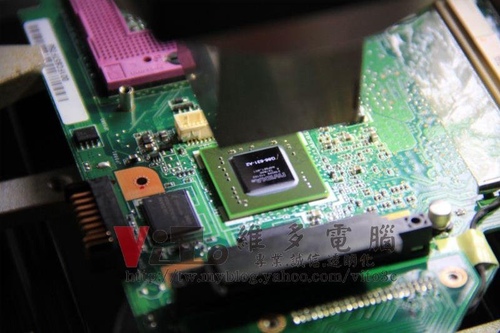

迴焊GPU

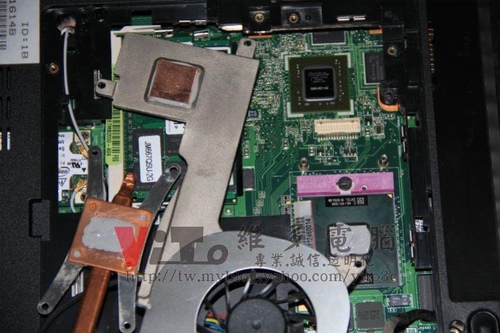

改裝原廠的顯卡導熱墊及硬化的散熱膏清理

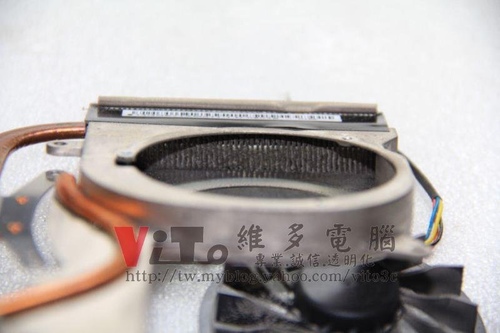

首先清理散熱器灰塵

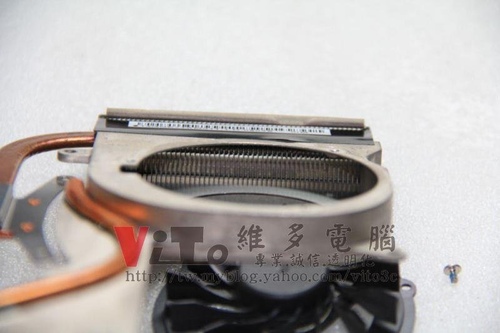

清理後的樣子
顯卡導熱部分墊上紫銅片加壓~增加導熱功能
此機客人改用T7700CPU~溫度頗高滴

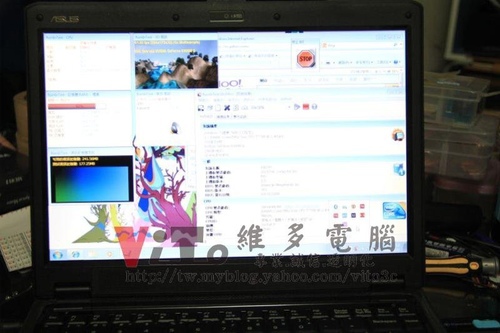

完整燒機測試~並監控溫度有無異常

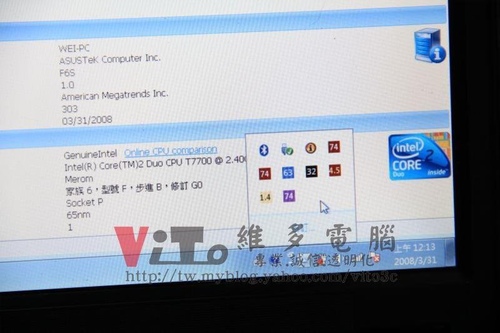

CPU部分為74度~顯卡部分為63度

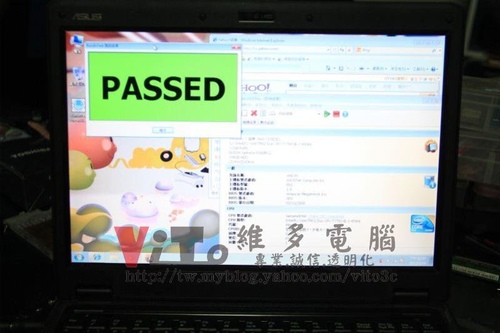

完成30分鐘燒機測試~完修
