故障描述
客戶：員林 江先生
品牌型號：宏碁 Acer Aspire 1652 WLMi
故障原因：AIT X300顯卡破圖故障、畫面顯示異常、無法進入作業系統
維修方向：更換全新 ATI X300 的顯示卡晶片

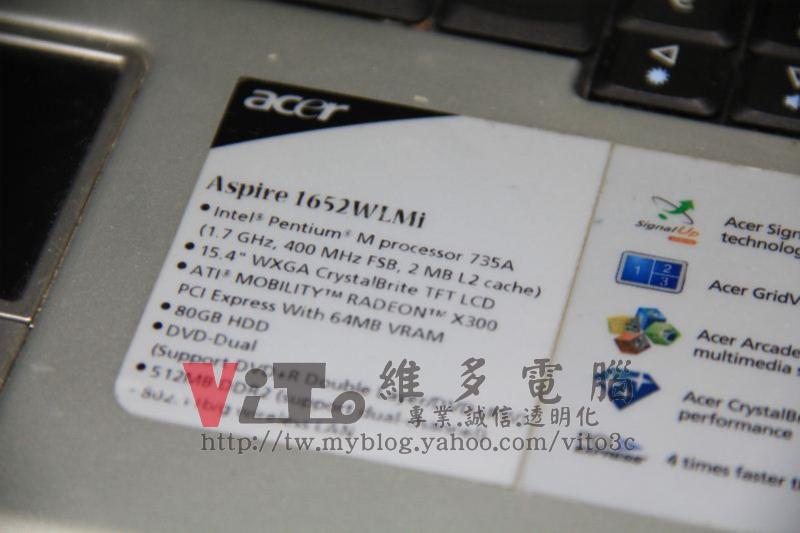

正面完整型號標籤

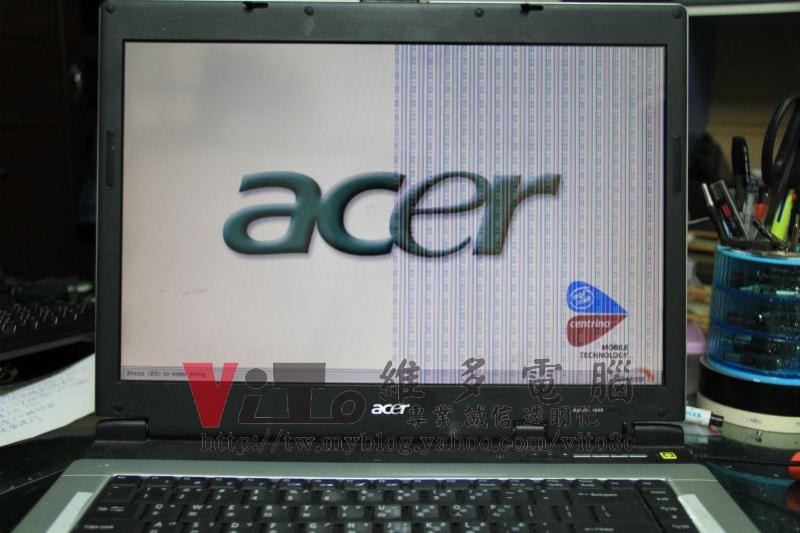

開機後，畫面出現破圖問題
畫面的右半邊，出現藍紅色的異常畫面。

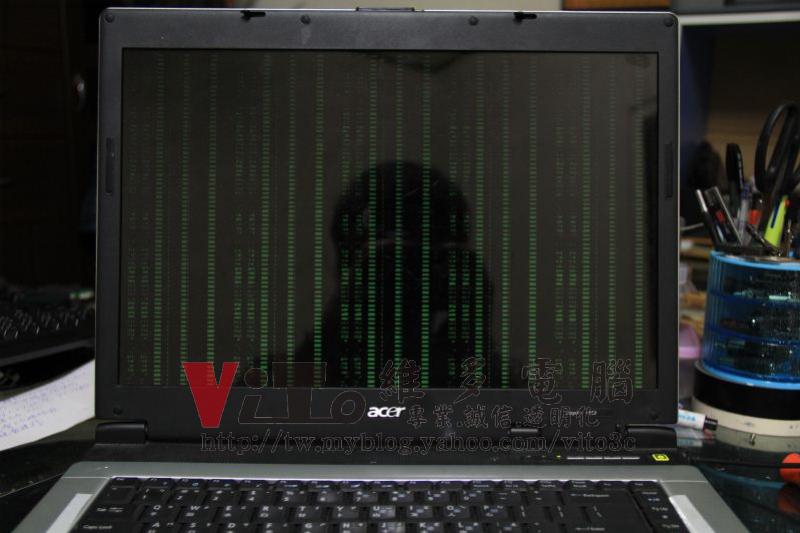

下一個畫面為黑底畫面，畫面出現綠色的斑紋色塊
像是駭客任務(誤)

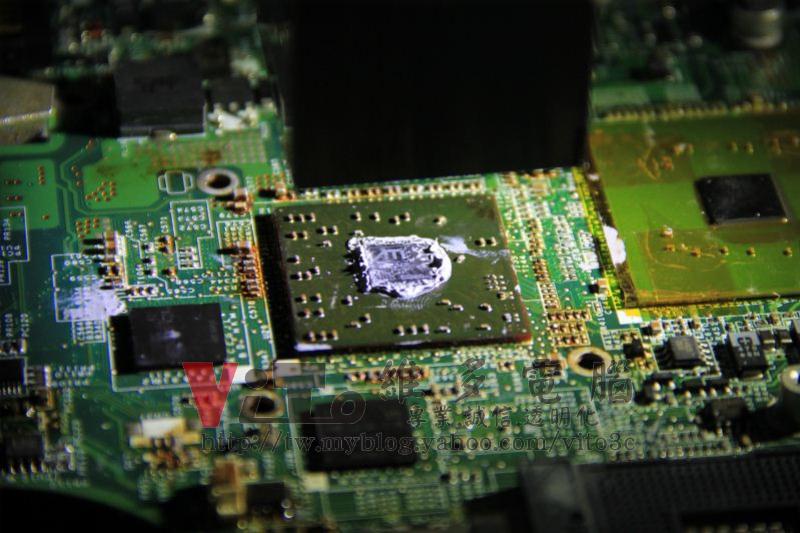

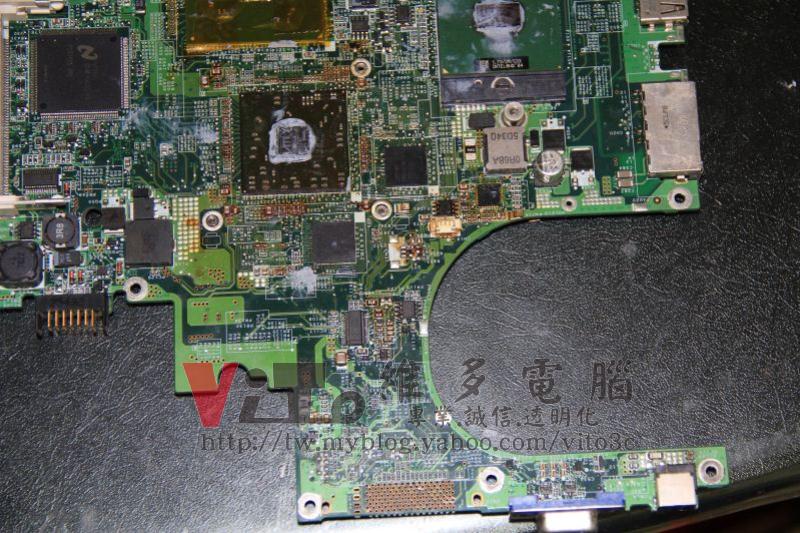

拆機發現已被維修過，殘留大量助焊劑未清理
拆機後發現顯示卡已被焊接過，整體發黃與周邊都是未清理的助焊劑。

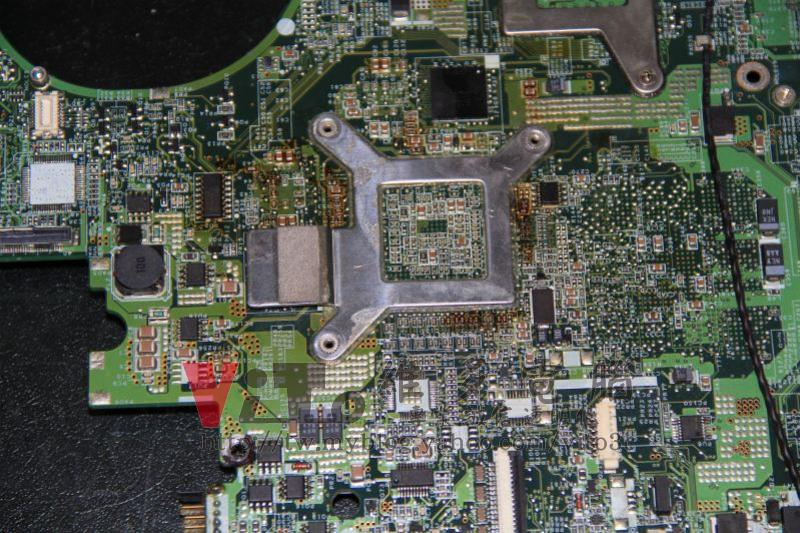

主機板上都是助焊劑，反面係因為導通孔（VIA）滲透過來另外一面，可見助焊劑用得非常多。
顯卡晶片則因為焊接過，嚴重變色。
看這做法是利用熱風槍加熱，但沒更換已故障的GPU晶片，只能短暫期間能夠使用，大多半年內就會再次故障。
焊完板子又不清洗= =a
BGA rework 顯示卡晶片更換作業
BGA rework 解焊顯示卡晶片

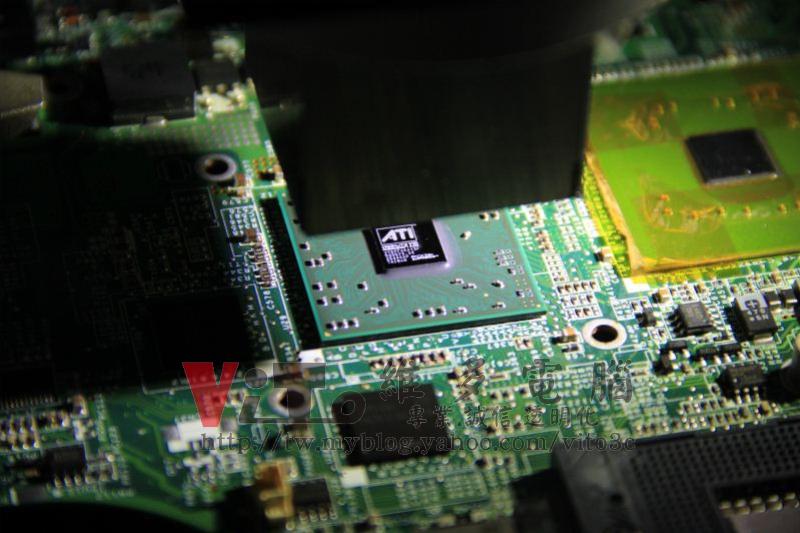

上返修台拆焊故障的GPU

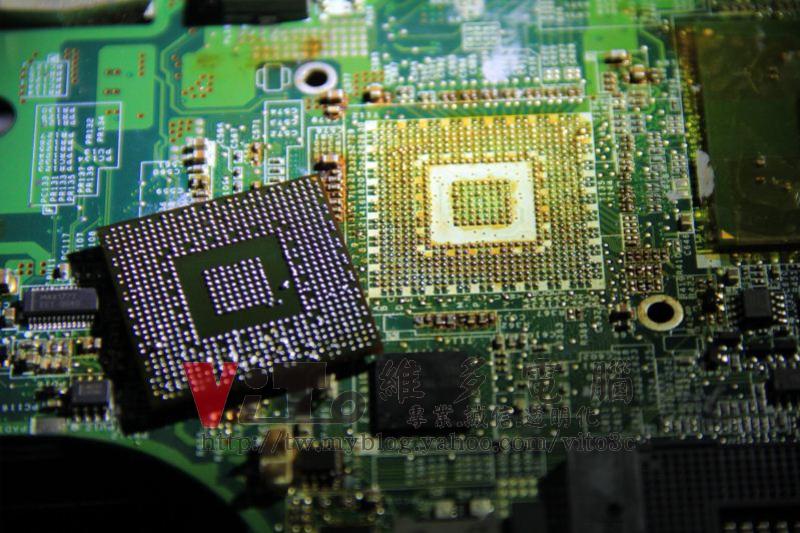

解焊後的樣子

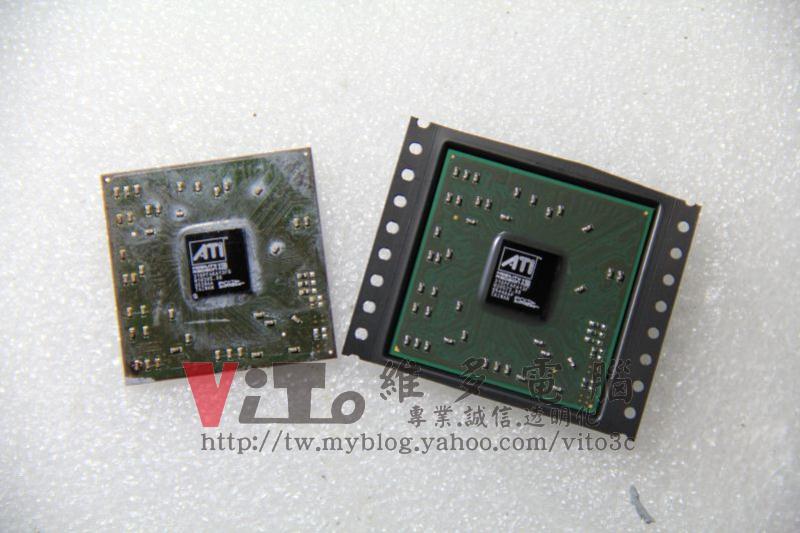

新舊GPU晶片對比
待更換的全新顯示卡晶片為 ATI X300，完整型號是 216PFAKA13F

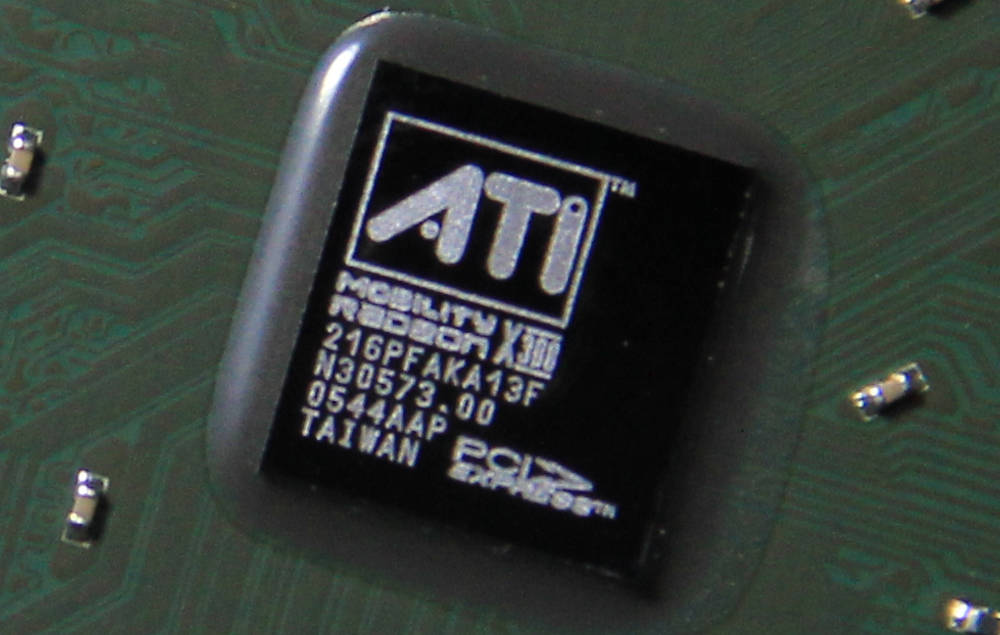

補張原圖放大的晶片照片，於2024年09月19日更新。
新舊晶片除了顏色差很多，核心供電的內阻抗也會因為加熱後降低不少。

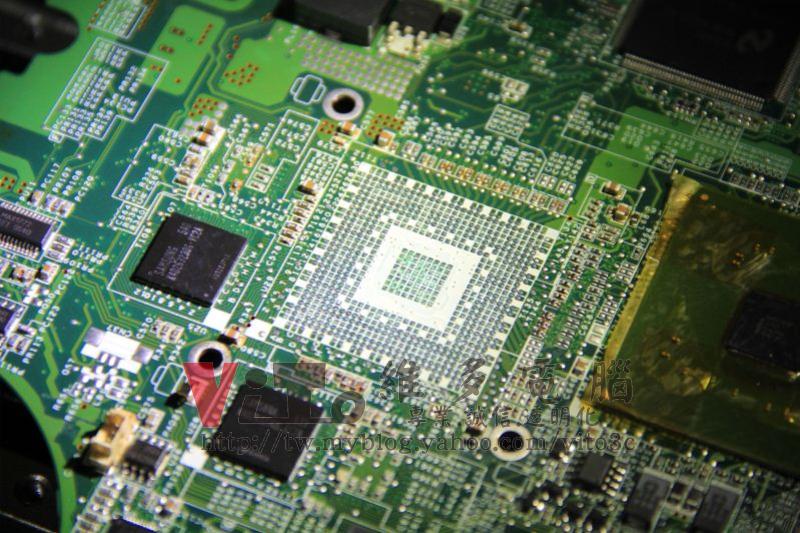

PCBA 焊點除錫
清理BGA封裝晶片，殘留在主機板上錫球的焊錫。
BGA rework 加熱焊上新的顯示卡晶片
迴焊全新的晶片
全機清理流程

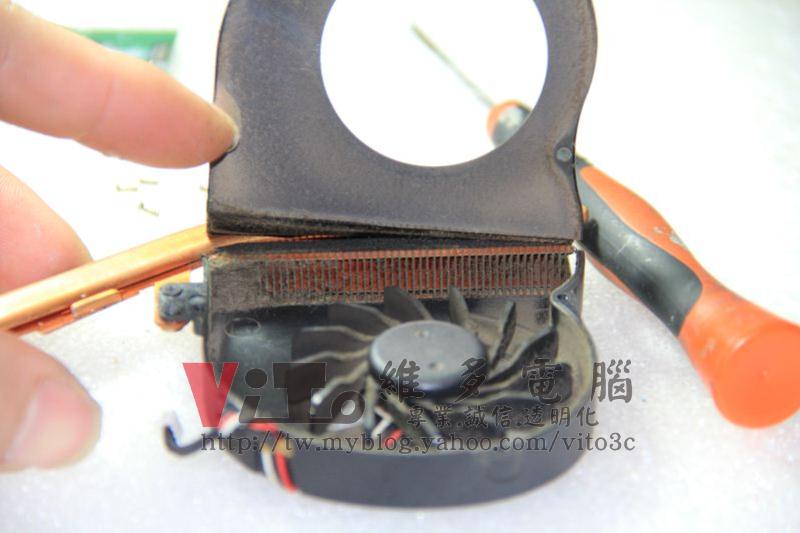

拆解散熱器清理風扇內的灰塵
風扇完整拆開清潔內部灰塵
清潔主機板，去除助焊劑的殘留
因為助焊劑（FLUX）會因主機板70度以上產生異味，這個通常泛黃色助焊劑都有松香成份，若反覆加熱對人體不好，且透過散熱器排出的味道也會不佳。

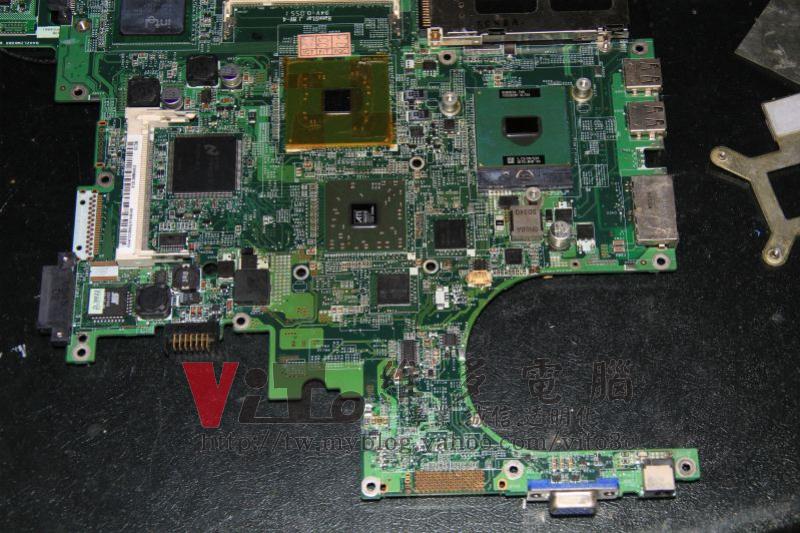

整張板子都洗乾淨。

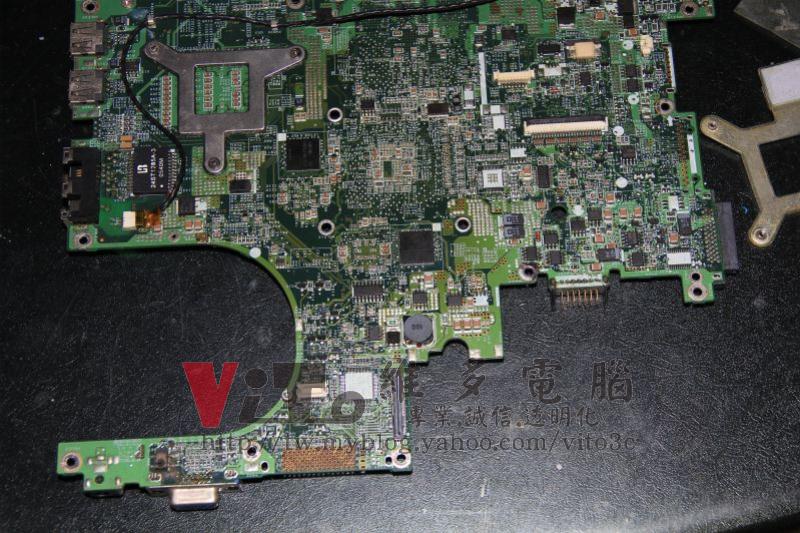

背面也洗乾淨
更換CPU與顯示卡的散熱膏
更換散熱膏及改裝銅片增加導熱能力
CPU散熱膏更換。
組裝並燒機測試

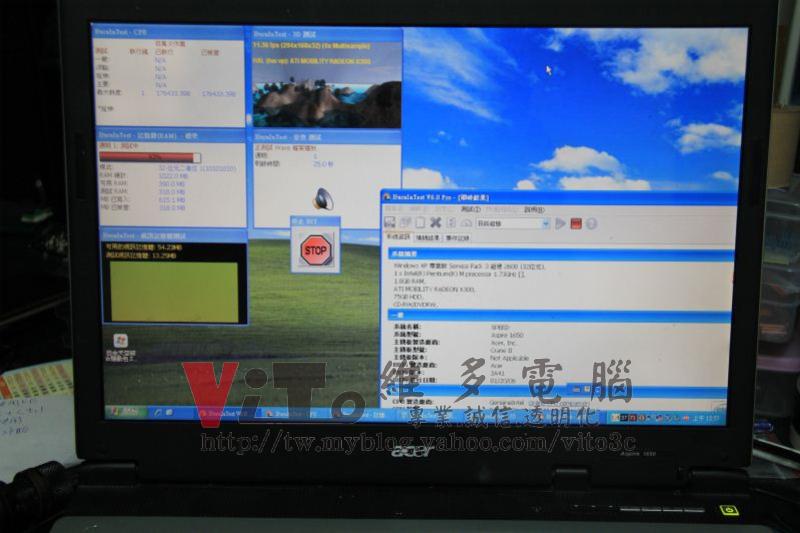

以最大負載測試是否會出現異常，軟體以 Burn in test 測試 CPU、GPU、RAM 讓筆電在最大負載下否會出現異常情況，同時監控溫度是否有問題，數值可參考下圖均值與最大值的表現。

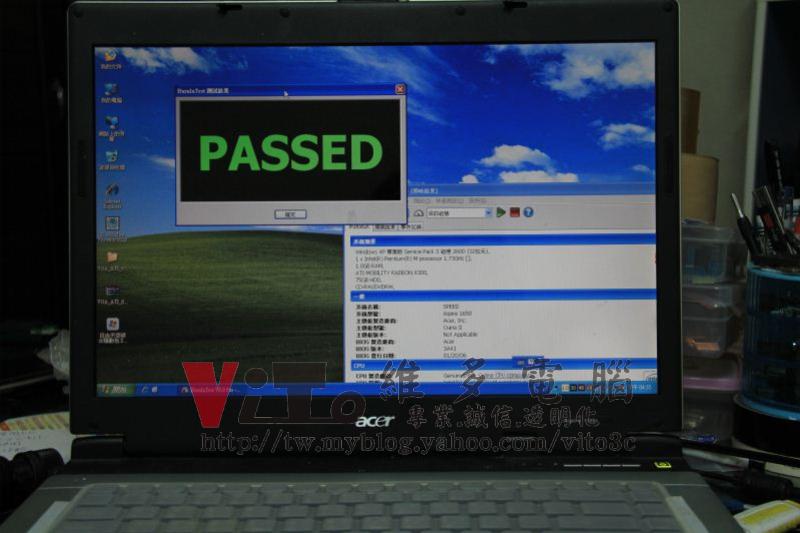

完整裝機後再測
完修
