品牌型號:華碩 ASUS F6S series

故障原因:畫面分割~顯示六個畫面~NV獨立顯卡故障~畫面顯示異常~顯卡過熱

維修方向:更換NVIDIA 9300M獨立顯卡~升級2011年週期白色封膠溫控型GPU

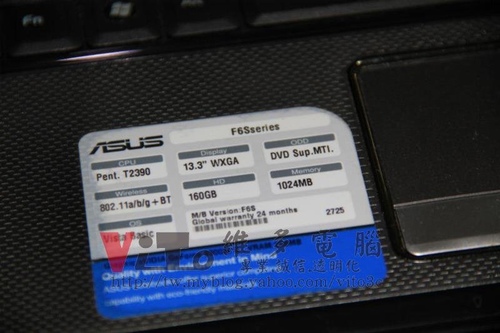

看一下主角

(筆電維修)華碩 ASUS F6S 顯示六個畫面~畫面分格~NVIDIA 9300M 獨立顯卡故障通病維修實例

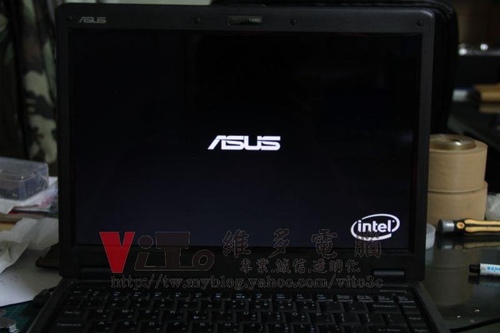

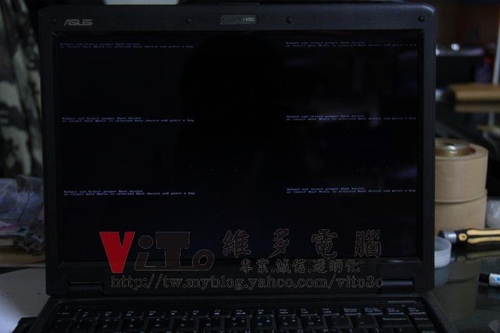

開機後的樣子

(筆電維修)華碩 ASUS F6S 顯示六個畫面~畫面分格~NVIDIA 9300M 獨立顯卡故障通病維修實例

(筆電維修)華碩 ASUS F6S 顯示六個畫面~畫面分格~NVIDIA 9300M 獨立顯卡故障通病維修實例

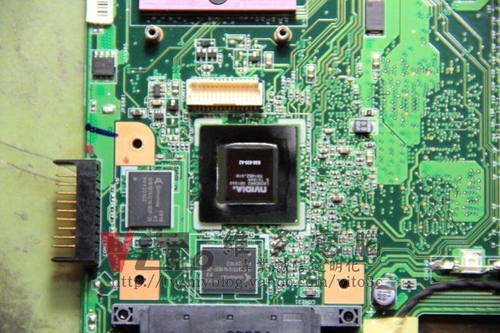

故障的GPU~08年週期的G86-635-A2

(筆電維修)華碩 ASUS F6S 顯示六個畫面~畫面分格~NVIDIA 9300M 獨立顯卡故障通病維修實例

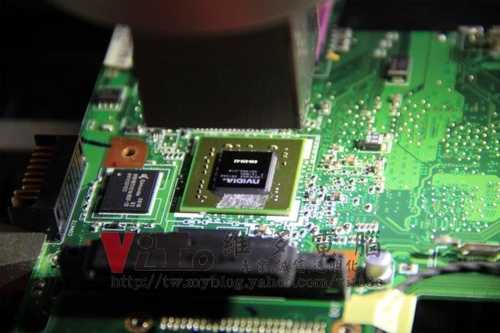

上機拆焊晶片

(筆電維修)華碩 ASUS F6S 顯示六個畫面~畫面分格~NVIDIA 9300M 獨立顯卡故障通病維修實例

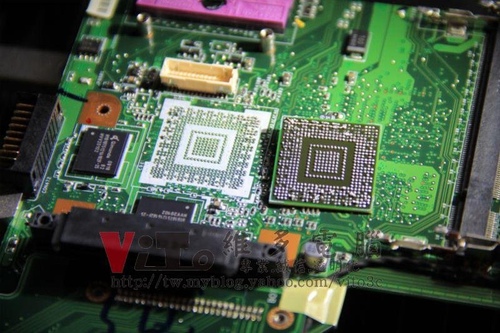

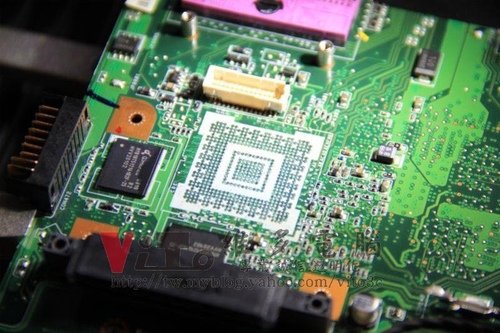

解焊後的樣子

(筆電維修)華碩 ASUS F6S 顯示六個畫面~畫面分格~NVIDIA 9300M 獨立顯卡故障通病維修實例

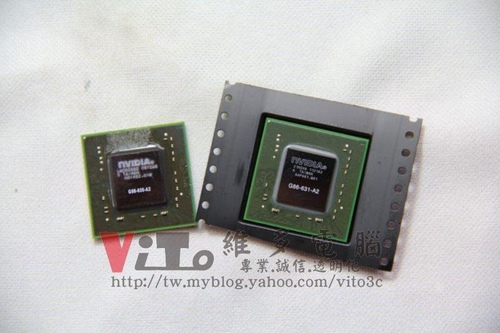

待更換的GPU為2011年週期的白色封膠溫控型GPU~G86-631-A2

(筆電維修)華碩 ASUS F6S 顯示六個畫面~畫面分格~NVIDIA 9300M 獨立顯卡故障通病維修實例

焊點除錫

(筆電維修)華碩 ASUS F6S 顯示六個畫面~畫面分格~NVIDIA 9300M 獨立顯卡故障通病維修實例

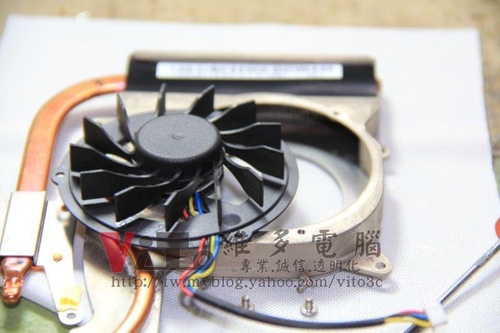

清理散熱器及風扇

(筆電維修)華碩 ASUS F6S 顯示六個畫面~畫面分格~NVIDIA 9300M 獨立顯卡故障通病維修實例

清理散熱膏及原廠GPU採用的矽質導熱墊

(筆電維修)華碩 ASUS F6S 顯示六個畫面~畫面分格~NVIDIA 9300M 獨立顯卡故障通病維修實例

顯卡的部分改裝紫銅片加壓~增加導熱係數

(筆電維修)華碩 ASUS F6S 顯示六個畫面~畫面分格~NVIDIA 9300M 獨立顯卡故障通病維修實例

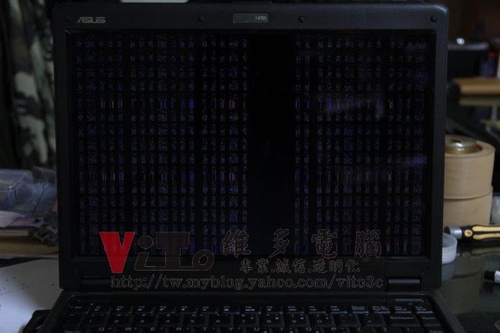

先開機小測

(筆電維修)華碩 ASUS F6S 顯示六個畫面~畫面分格~NVIDIA 9300M 獨立顯卡故障通病維修實例

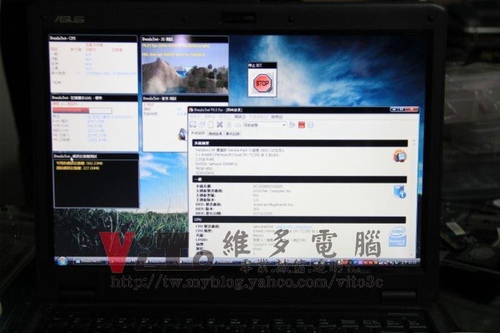

完整裝機後燒機測試

(筆電維修)華碩 ASUS F6S 顯示六個畫面~畫面分格~NVIDIA 9300M 獨立顯卡故障通病維修實例

(筆電維修)華碩 ASUS F6S 顯示六個畫面~畫面分格~NVIDIA 9300M 獨立顯卡故障通病維修實例

完成測試週期~完修
