品牌型號:微星 MSI EX600 (MS-16362)
故障原因:畫面分格~顯示六個畫面~畫面分割~NVDIA顯卡故障通病~顯卡過熱
維修方向:獨立顯卡NVIDIA 8400M G故障~升級2011年G86-771-A2白色封膠溫控型GPU
看一下主角

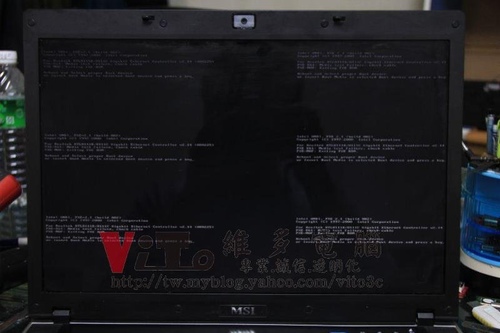

開機後的畫面
顯卡故障導致~分成六個畫面
故障的顯卡晶片G84-735-A2
上機拆焊晶片
解焊後的樣子
待更換的顯卡晶片為2011年週期的G86-771-A2白色封膠的GPU
焊點除錫
上機回焊
清理散熱器出風口
清理後的樣子
風扇軸心上油及顯卡與CPU硬化的散熱膏清除
重上CPU及GPU的散熱膏

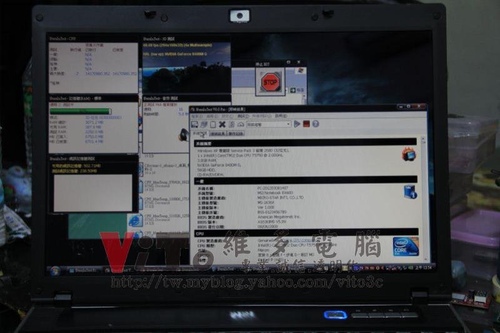

先開機小測
完整裝機後燒機測試
完成燒機週期~完修
