品牌型號:華碩 ASUS F6S series
故障原因:開機畫面異常~顯示6畫面~顯卡9300MG過熱通病~顯卡破圖條紋亂碼
維修方向:更換9300MG顯卡~升級使用2010年以上週期的溫控顯卡G86-631-A2

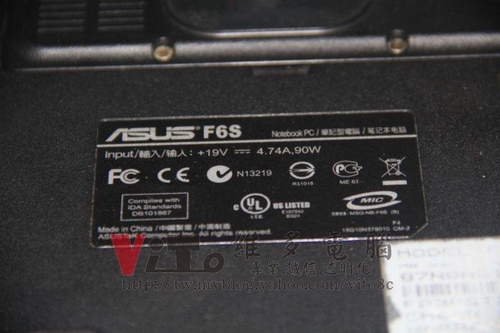

看一下主角

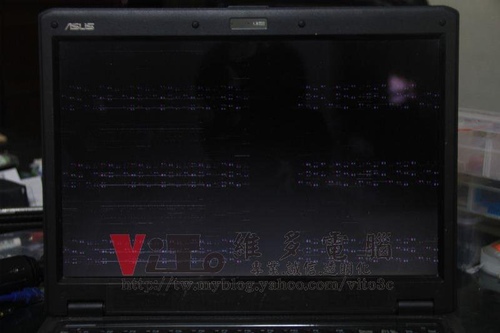

開機後的樣子
畫面分成六格~顯卡過熱問題導致畫面異常

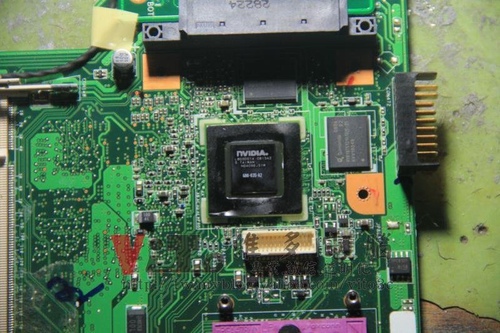

故障的顯卡晶片G86-635-A2

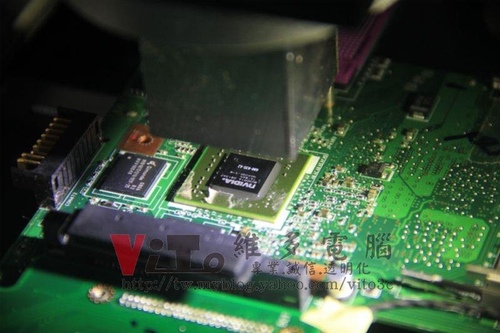

上機拆焊晶片

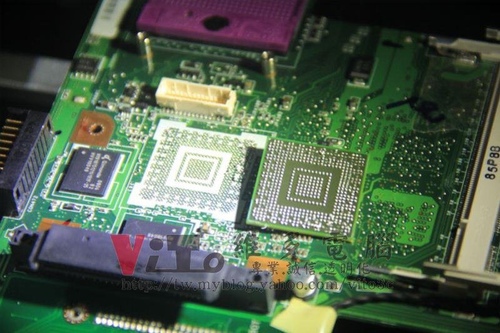

解焊晶片後的樣子

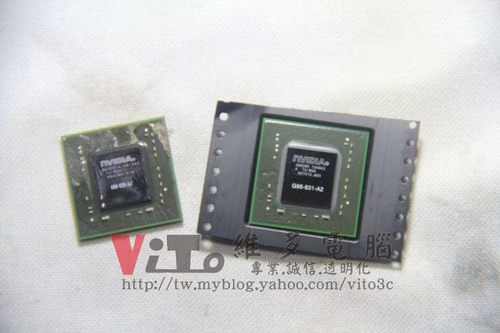

待更換的是2010年週期的白色封膠的溫控型GPU~G86-631-A2

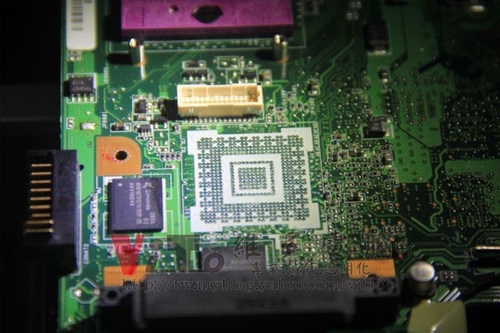

焊點除錫

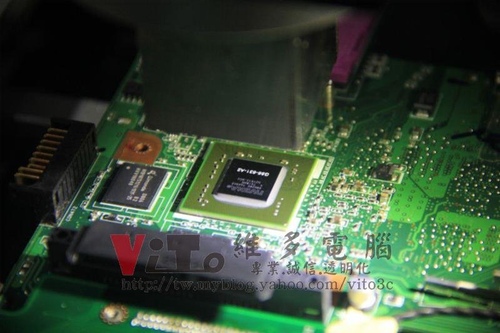

回焊晶片

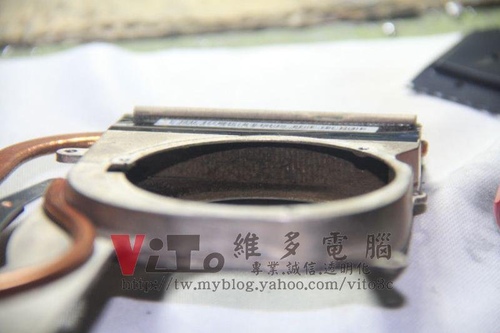

阻塞嚴重的出風口

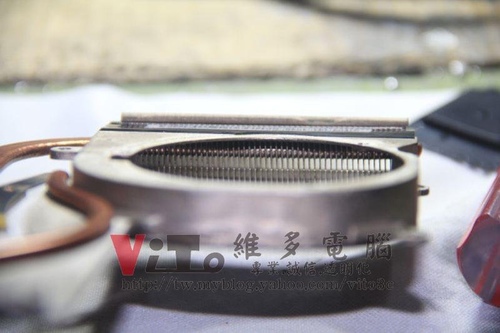

清理後差很多喔!

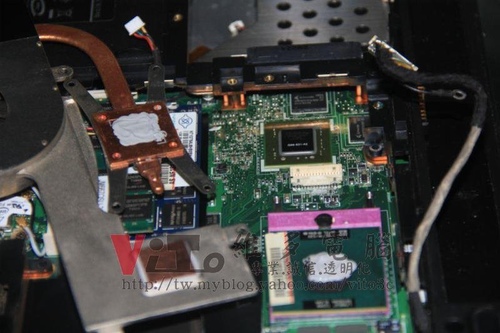

顯卡有間隙~所以墊上適當厚度的紫銅片增加導熱係數

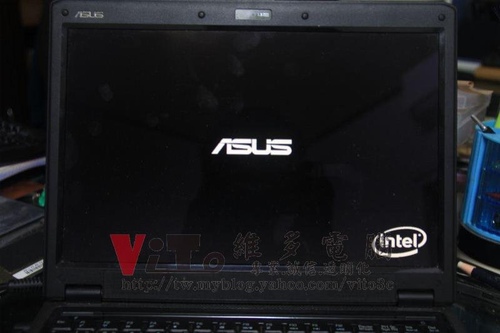

開機小測

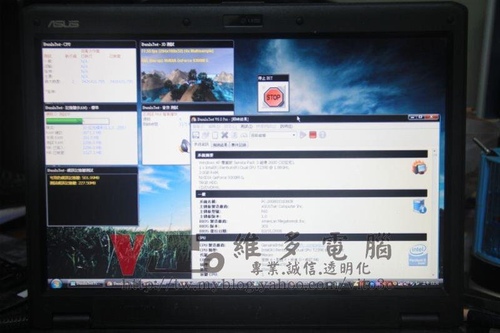

完整裝機後90分鐘燒機測試~順便監測溫度有無異常

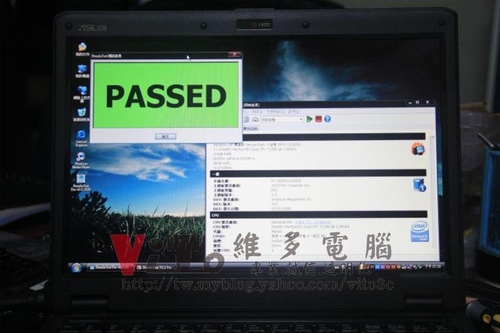

完成燒機週期~完修
