品牌型號:華碩 ASUS G1S
故障原因:顯卡破圖~畫面線條~顯卡花屏故障~顯卡8600M GT故障維修
維修方向:更換NVIDIA 8600M GT顯卡~升級溫控型顯卡晶片

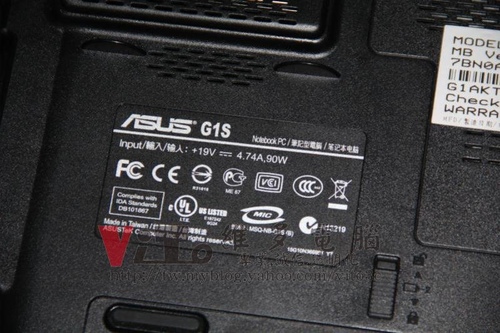

看一下主角

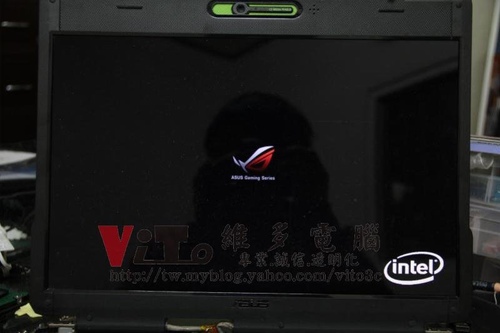

開機後的樣子

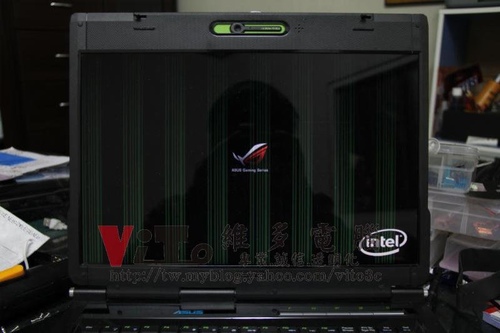

畫面線條花屏

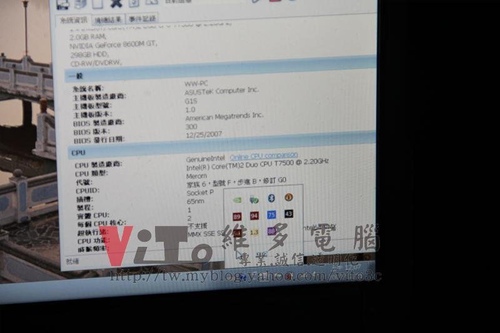

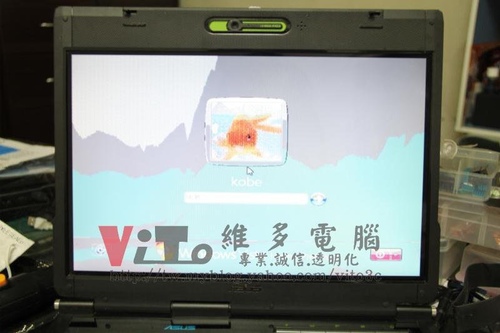

進作業系統後顯色異常

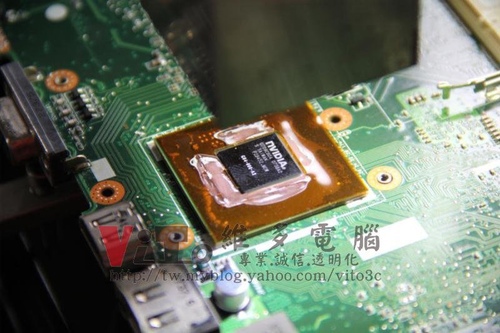

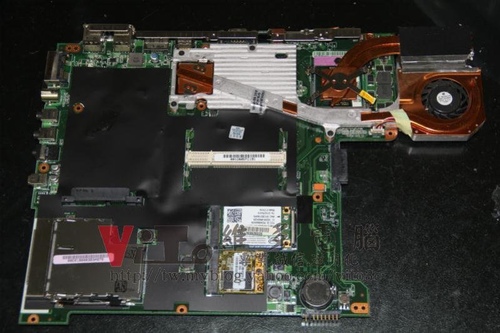

顯卡的部分是焊在主機板上的喔!
上機拆焊晶片

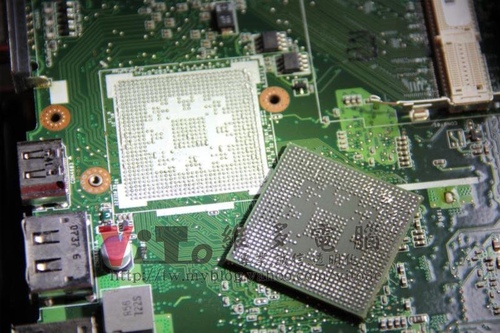

解焊晶片的樣子

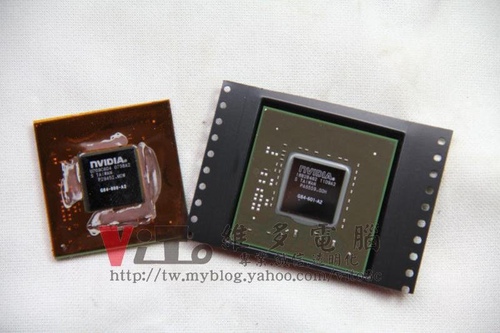

待更換的溫控型GPU晶片~白色封裝的G86-601-A2

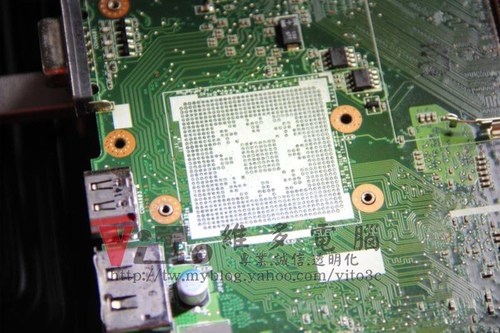

焊點除錫

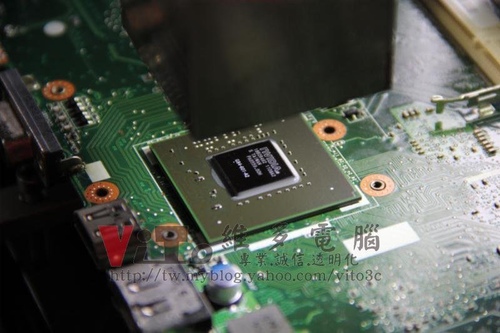

回焊晶片
改裝及清理散熱器

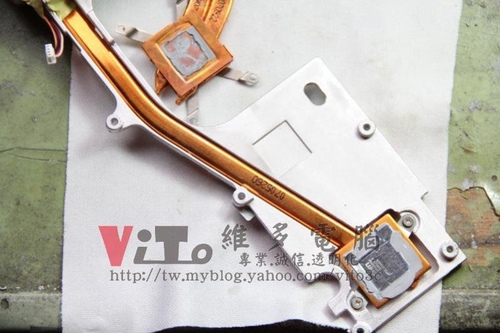

硬化的CPU散熱膏及顯卡導熱貼片

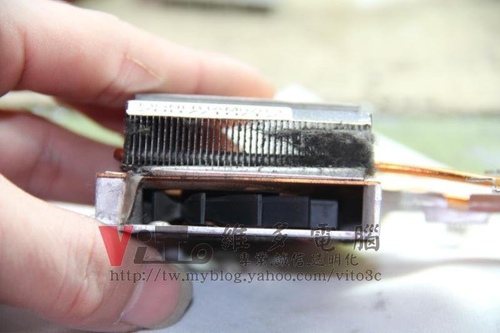

並清理積塵的風扇

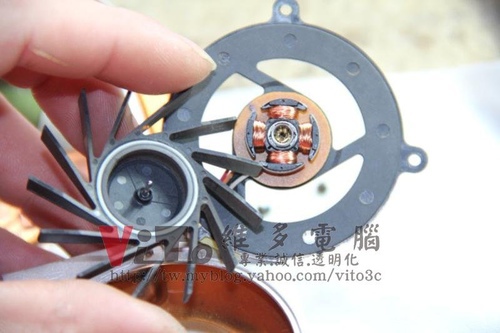

拆解風扇~幫風扇軸心上油
為顯卡墊上紫銅片~增加導熱係數及避免高溫下有彈性疲乏問題
簡單安裝開機小測
魔獸機特有的開機聲~爆炸聲XD

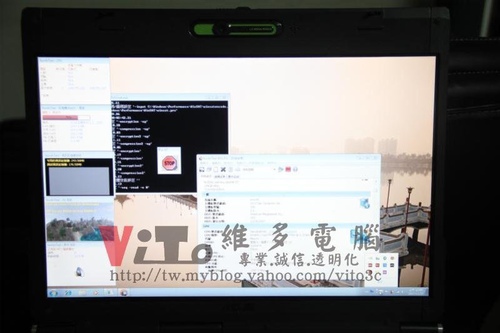

完整安裝後再次燒機
溫控顯卡最高溫就75度~不會再溫升
CPU溫度相當高= =a
測試無誤~完修
