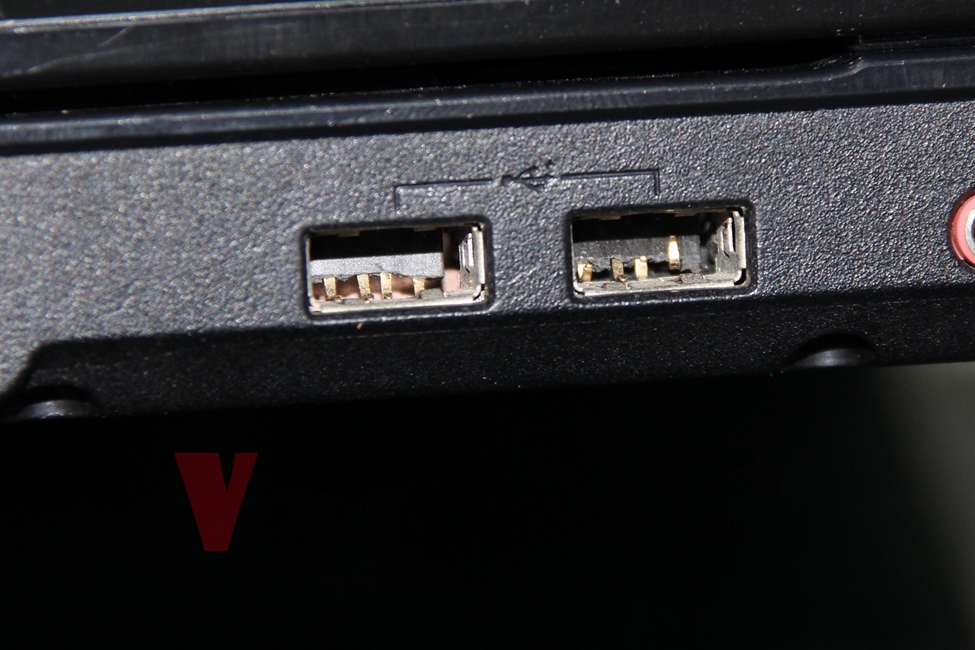

eMachines E725 USB 插座斷裂後,內部接觸針腳歪斜

eMachines E725 USB插座更換維修實例|台中、彰化筆電維修

eMachines E725 USB插座斷裂更換實例,此機是 Acer 於美國設立的子品牌,並在2013年停產,早年有幸著手這特別的型號,若您好奇這台內部規格,歡迎來看看|台中、彰化筆電專業維修。

歡迎分享文章

  • 品牌型號:eMachines E725 (宏碁-美國子品牌)
  • 故障原因:USB插座斷裂維修,焊接更換全新品
  • 維修方向:更換USB座、散熱清潔
  • 客戶:台中 寄件維修

外觀及型號

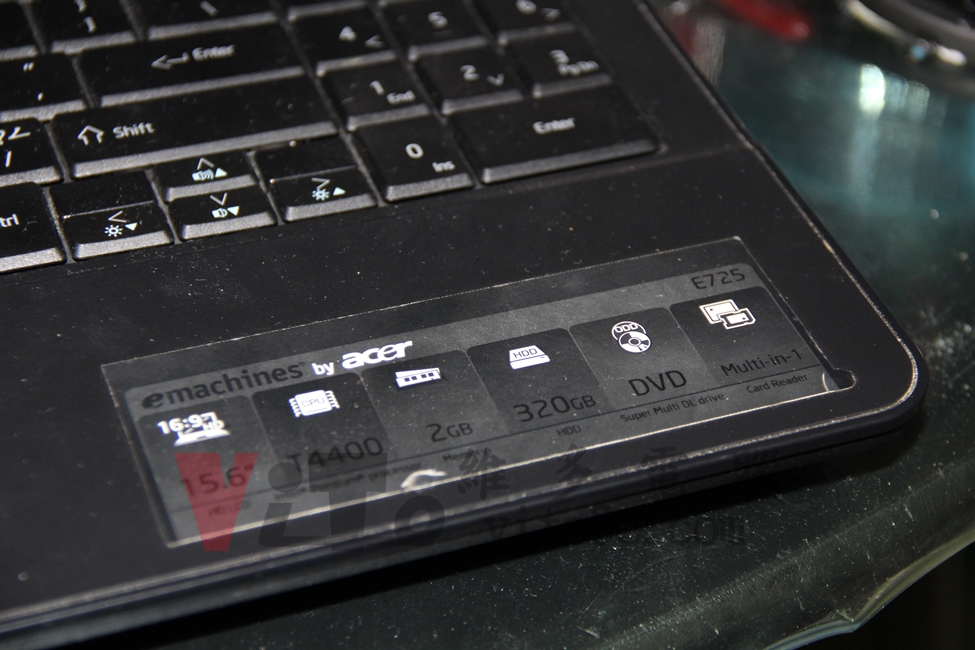

看一下主角,標籤上貼有 eMachines by acer,查了才知道原來是在美國的子品牌詳情請見維基百科

eMachines by acer E725 (正面標籤)

測試與故障問題

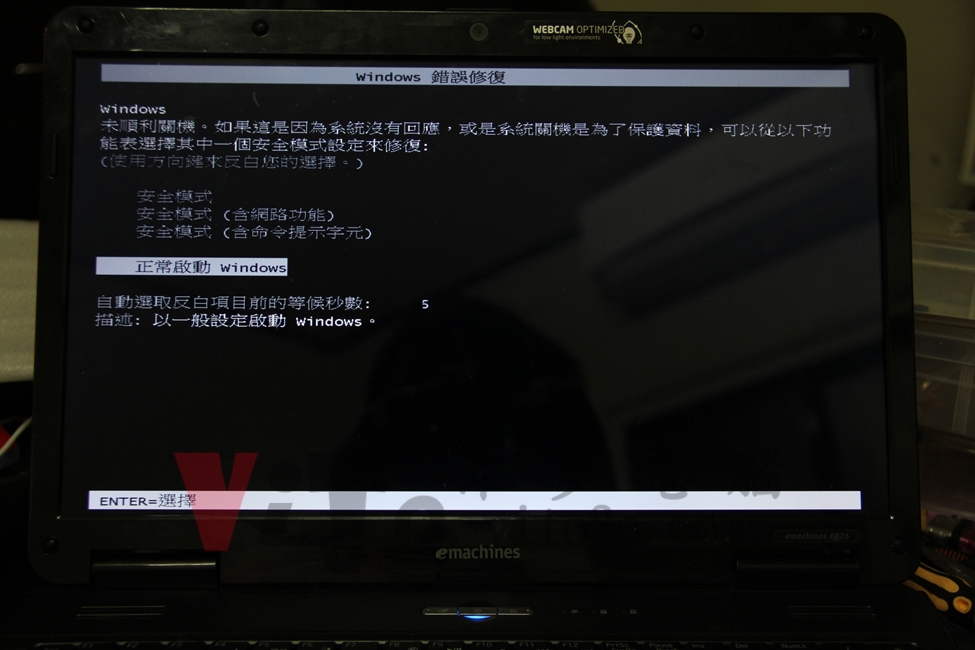

測試是可以正常開機與使用的。

eMachines E725 開機測試是否正常

因為故障的問題是:USB 插座斷裂了,測試主要看南橋晶片是否因USB短路而損壞。

eMachines E725 USB插座更換維修實例|台中、彰化筆電維修eMachines E725 USB插座更換維修實例|台中、彰化筆電維修

焊接維修

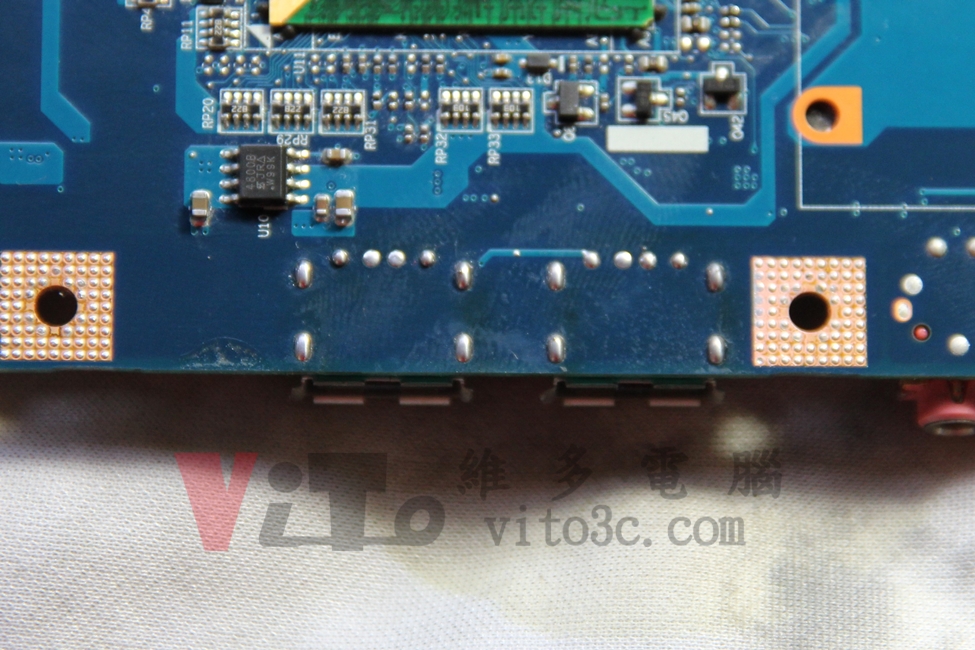

將故障的插座解焊後,把主機板的殘留的焊錫清理乾淨。

eMachines E725 透過焊接拆掉故障的USB插座

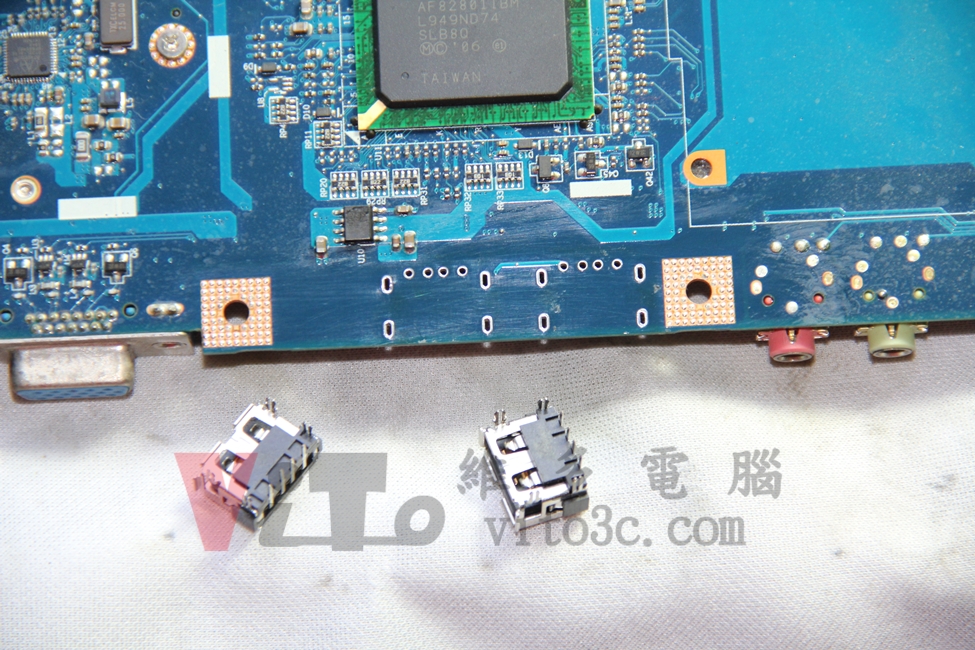

此款 USB 座分為正向板與反向板使用,對比看才會發現內部舌頭在上或在下。

eMachines E725 USB插座更換維修實例|台中、彰化筆電維修eMachines E725 USB插座更換維修實例|台中、彰化筆電維修

將新的USB插座焊回主機板,並將助焊劑清理乾淨。

eMachines E725 焊接新的USB插座後,將助焊劑清理乾淨

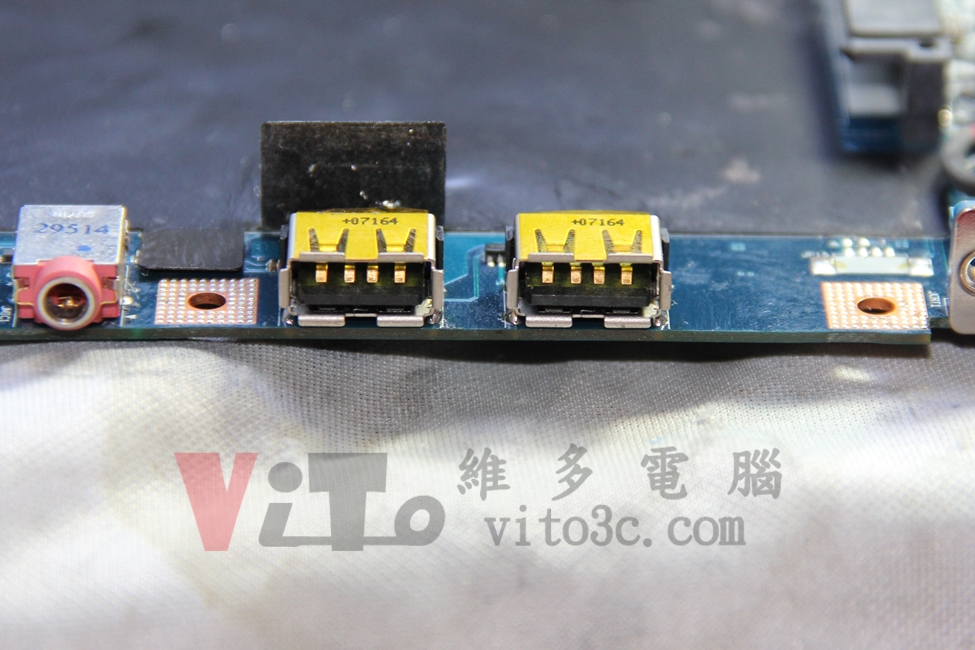

焊接完成後清洗乾淨,靠近板緣我會多補一點錫比較牢固。

eMachines E725 換上全新的USB插座

主機板散熱清潔

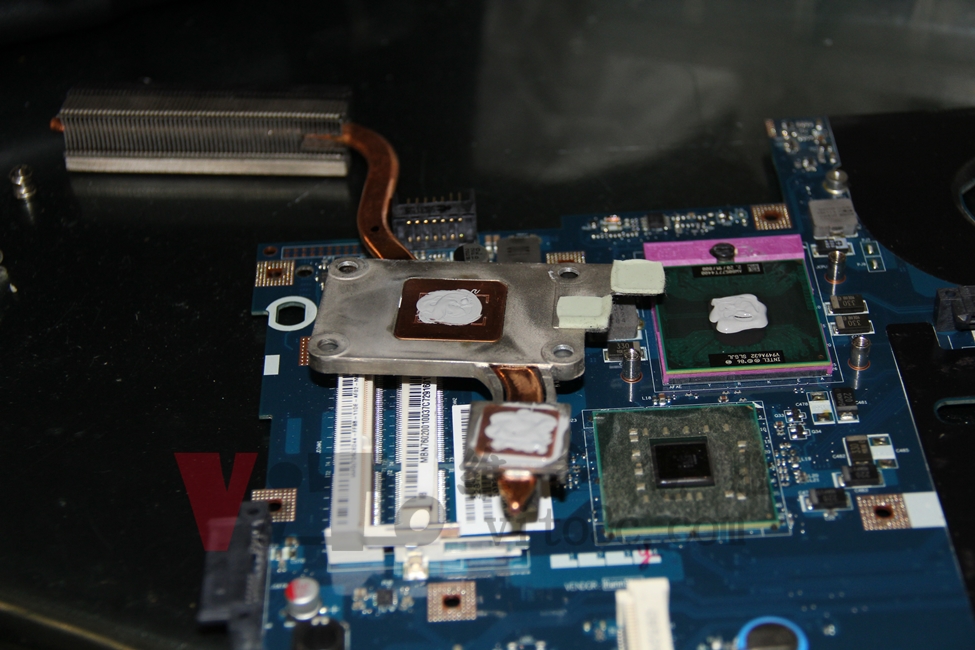

順便將散熱器清理乾淨,更換CPU的散熱膏外,下圖我們將北橋晶片原本使用的導熱貼片,改裝成銅片與散熱膏,讓導熱能力變更好,也不像導熱墊片有消耗品的問題。

eMachines E725 更換散熱膏,北橋改裝銅片增加導熱能力

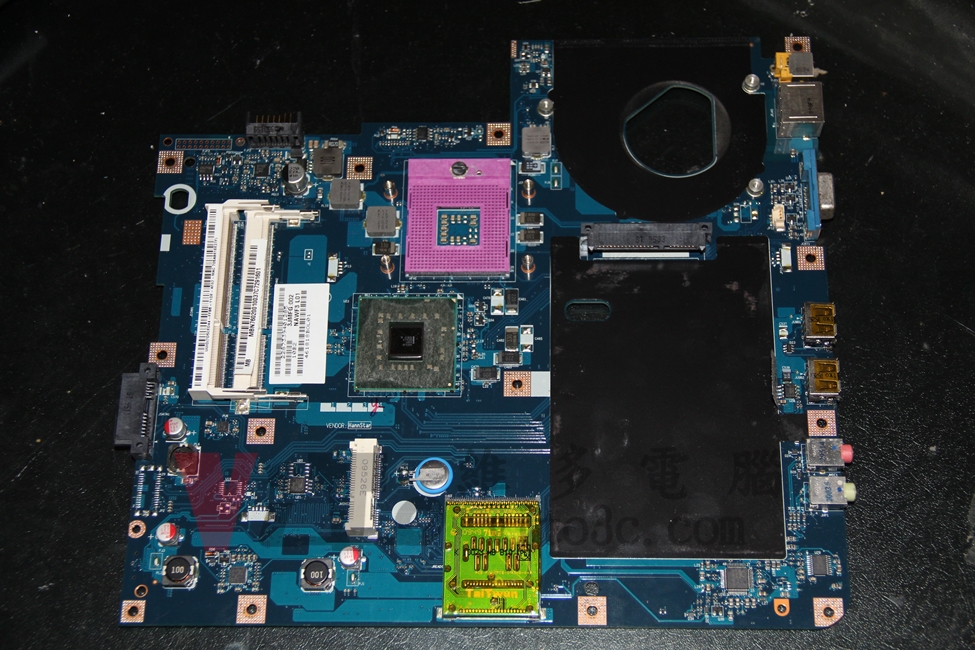

主機板正面的樣子

eMachines E725 主機板正面

主機板背面的樣子,圖中:主機板為仁寶代工主機板跟Acer Aspire 5732、5532 採用同主機板。

eMachines E725 主機板背面,型號為:NAWF3 LA-4854P

測試 USB 功能

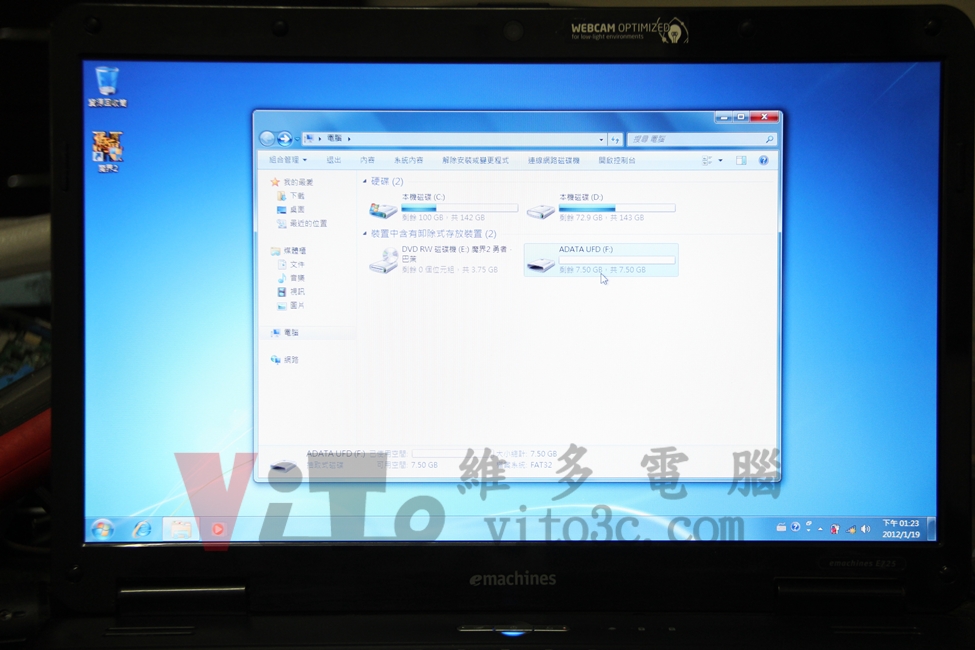

插隨身碟試試看,已恢復正常。

eMachines E725 測試在作業系統中,可以識別到,A-DATA的USB隨身碟
