品牌型號:惠普 HP Pavilion DV2000
故障原因:開機一長兩短聲,開機後無畫面顯示
維修方向:NVIDIA 7200M獨立顯卡故障,更換溫控顯卡晶片
早年的NVIDIA顯示卡晶片故障通病是每一個品牌,採用N社都會出現的異常,若你跟我一樣好奇,相關分析與晶片拆DIE可以參考維多解密的筆電 NVIDIA 顯示卡故障的主要問題,BGA封裝晶片拆解。

故障問題測試
看一下主角,開機後無畫面顯示,且會發出一場兩短的警告聲(顯示卡無法識別的警告音效)

拆機檢查

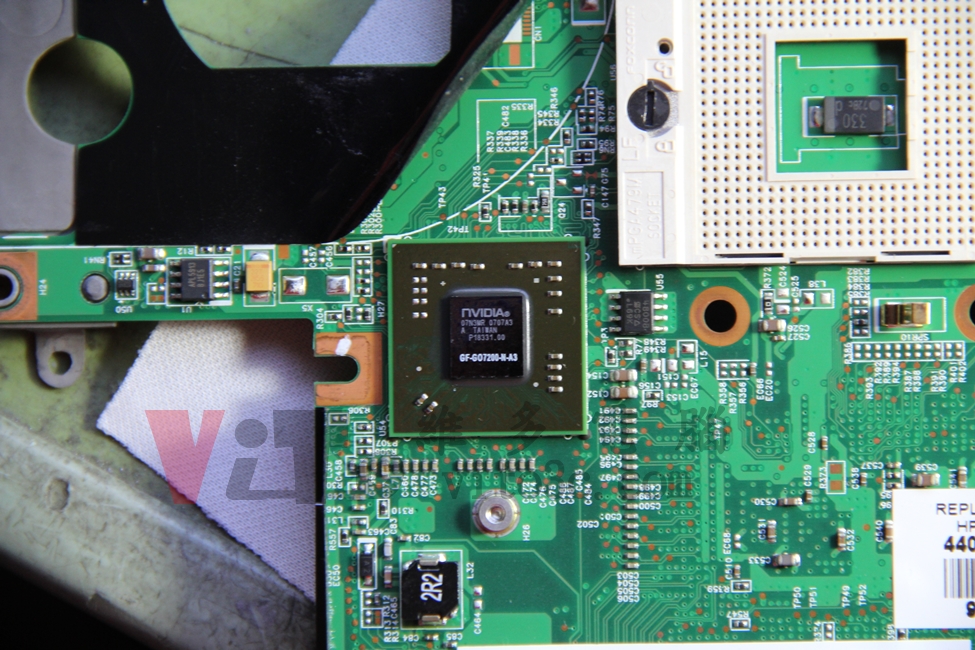

看到故障的GO7200顯示卡晶片

BGA rework 更換改良的顯示卡晶片
BGA解焊晶片
將故障的晶片拆焊下來

解焊後的樣子

改良版本的白色封裝晶片比對
待更換的白色封裝晶片為QD-NVS-110MT-N-A3溫控晶片,等同為GO7400顯卡晶片。

放大看一下

焊點除錫
將PCBA殘留的錫球清理乾淨

BGA回焊晶片
更換全新的白色封裝改良版本晶片

風扇潤滑與導熱銅片改裝
磁浮風扇很方便拆卸保養,幫風扇軸心注入潤滑油脂

出風口超乾淨免清

換掉失效的戲植導熱墊(十幾年後發現我打錯字了@@)
官方採用矽質導熱墊片,來彌補高度落差,此舉也是導致顯卡短命的其中一個敗筆。

改裝銅片來彌補間隙
墊上紫銅片,不會再有接觸不好導致導熱功能降低的問題

組裝與測試
簡單組裝來開機測試一下

完整裝機後燒機測定溫度有無異常


溫控晶片大約會在70~75度停止溫升

燒機測試無誤~完修
