(筆電維修)華碩 ASUS F6S 畫面分格~畫面顯示六分割~9300M G顯卡故障維修實例

歡迎分享文章



品牌型號:華碩 ASUS F6S

故障原因:開機畫面分六格~畫面分割~面板顯示異常~外接正常~顯卡過熱故障

維修方向:更換NVIDIA GFORECE 9300M G 顯卡晶片



看一下主角

(筆電維修)華碩 ASUS F6S 畫面分格~畫面顯示六分割~9300M G顯卡故障維修實例

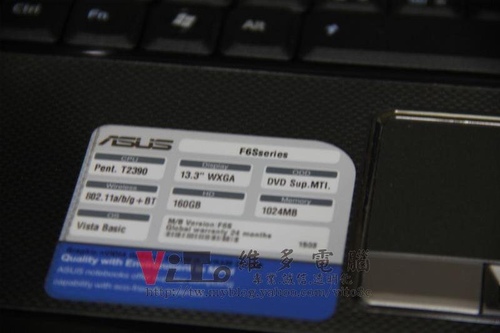

ASUS F6Sseries

(筆電維修)華碩 ASUS F6S 畫面分格~畫面顯示六分割~9300M G顯卡故障維修實例

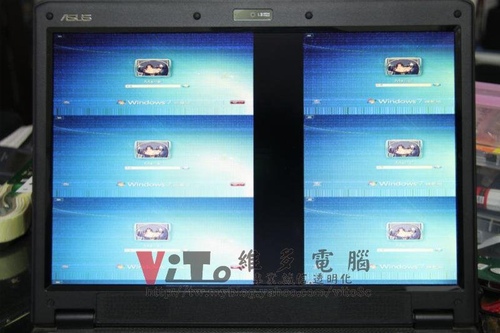

可以看到畫面~但畫面分割了

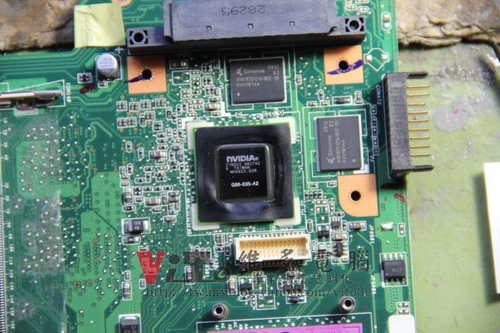

故障的9300M G晶片

(筆電維修)華碩 ASUS F6S 畫面分格~畫面顯示六分割~9300M G顯卡故障維修實例

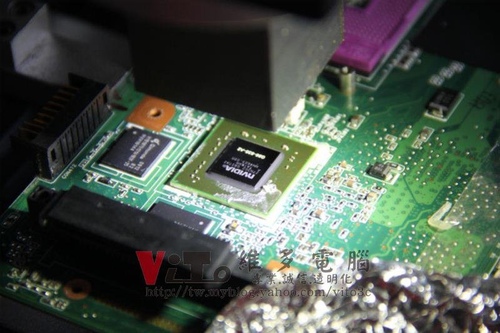

上機拆焊

(筆電維修)華碩 ASUS F6S 畫面分格~畫面顯示六分割~9300M G顯卡故障維修實例

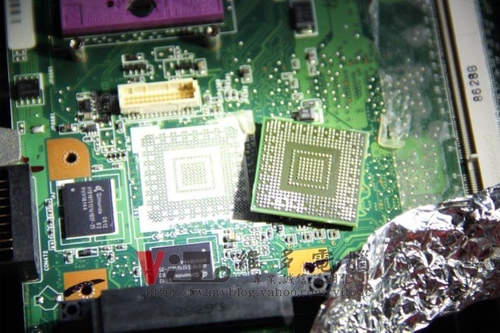

拆焊後…

(筆電維修)華碩 ASUS F6S 畫面分格~畫面顯示六分割~9300M G顯卡故障維修實例

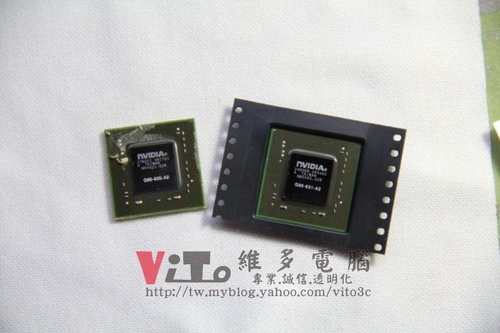

待更換的全新製程G86-631-A2晶片

(筆電維修)華碩 ASUS F6S 畫面分格~畫面顯示六分割~9300M G顯卡故障維修實例

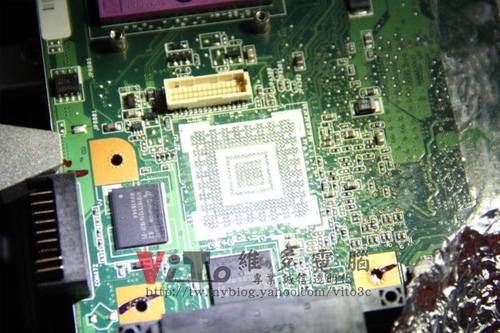

焊點除錫乾淨

(筆電維修)華碩 ASUS F6S 畫面分格~畫面顯示六分割~9300M G顯卡故障維修實例

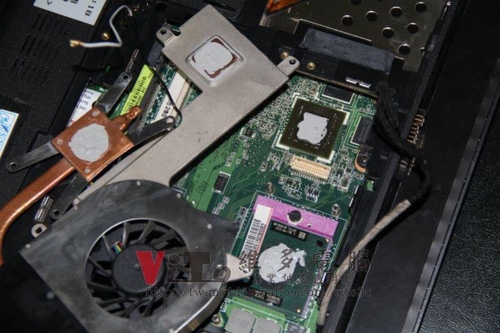

保養散熱器~清除硬化的散熱膏

(筆電維修)華碩 ASUS F6S 畫面分格~畫面顯示六分割~9300M G顯卡故障維修實例

此機採用的是SUNON建準的風扇~因軸承固定所以撕開貼紙上油就好

(筆電維修)華碩 ASUS F6S 畫面分格~畫面顯示六分割~9300M G顯卡故障維修實例

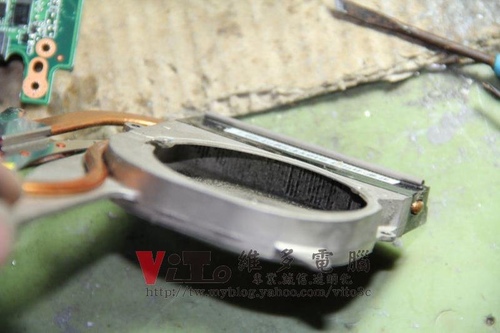

鰭片的灰塵阻塞嚴重

(筆電維修)華碩 ASUS F6S 畫面分格~畫面顯示六分割~9300M G顯卡故障維修實例

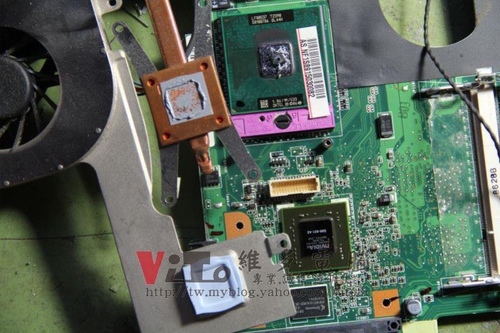

顯卡部分安裝紫銅片~以增加導熱係數

(筆電維修)華碩 ASUS F6S 畫面分格~畫面顯示六分割~9300M G顯卡故障維修實例

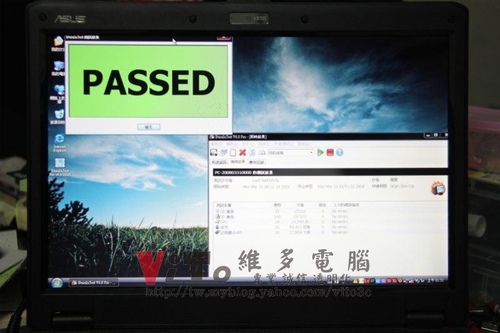

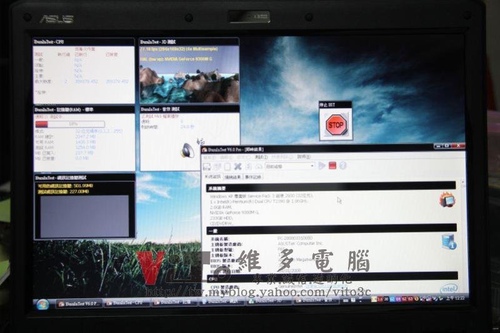

完整燒機測試

(筆電維修)華碩 ASUS F6S 畫面分格~畫面顯示六分割~9300M G顯卡故障維修實例

(筆電維修)華碩 ASUS F6S 畫面分格~畫面顯示六分割~9300M G顯卡故障維修實例

測試無誤~完修
