品牌型號:宏碁 ASPIRE 5570(5572WXMI)
故障原因:開機畫面異常~顯卡故障~畫面條紋~破圖~畫面顯色異常~無法開機
維修方向:NVIDIA 7400M顯卡故障維修
看一下主角
開機畫面異常
拆機後發現~筆電的散熱風扇被改裝
用跳線以5V供應風扇進行全速運轉~可見這台有被維修過了
看一下晶片
放大看下
此晶片已被重植過~且有點膠
這表示尚未維修者並未更換全新的溫控型晶片~且晶片變色嚴重
而是使用原機有問題的晶片再重植回機子~又改了散熱風扇
好讓機子撐過90天的保固期
上機拆焊晶片
顯卡底部也變色嚴重
待更換的是全新的NVS-110MT
兩者色澤差很多吧!

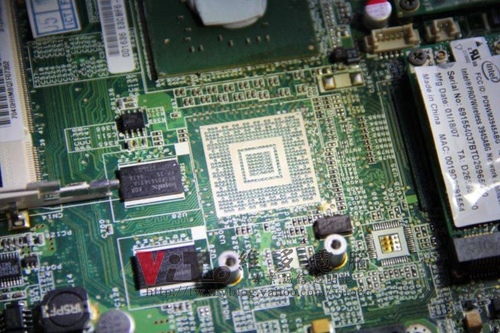

主機板除錫

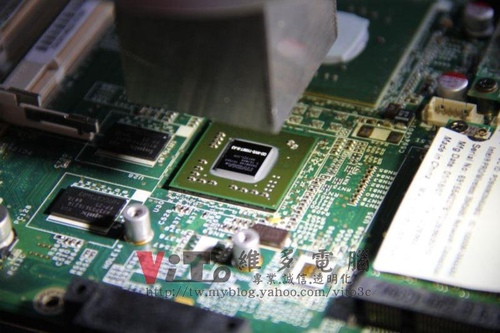

回焊晶片
清理散熱器~並將風扇上油
在顯卡的部分墊上紫銅片~增加導熱係數
並將風扇改回原廠配置~以保障風扇的使用壽命
開機簡單測下
以測試硬碟測試全機~並監控溫度有無異常
測試無誤~完修
又是一台顯卡被重植回焊的機子~為機子更換全新的晶片才能一勞永逸呀!
所以…修筆電要慎選店家
