品牌型號:宏碁 ACER ASPIRE 6920
故障原因:人客安裝作業系統到一半~無法繼續安裝~有當機及花屏破圖問題
在作業系統中~使用到一半會當機斷電或自動重新開機
維修方向:排除CPU核心電壓問題及北橋有無空焊情事

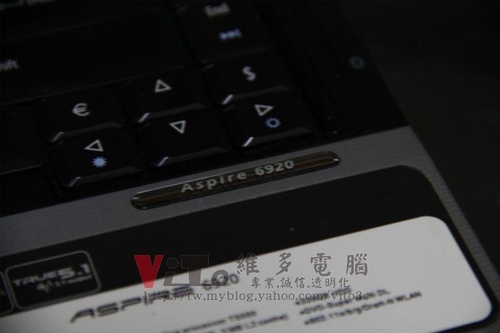

看一下主角
此機若為6920G則多為顯卡問題
人客因常會當機後要強制關機~有時又進藍底白字
嚴重時進到作業系統一段時間會自己斷電關機或自動重開機

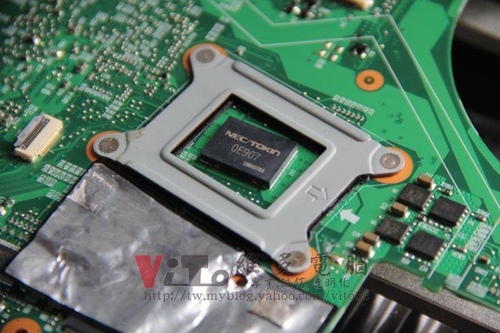

首先處置CPU的核心電壓濾波的超級電容0E907
上返修台~僅以下溫拆焊

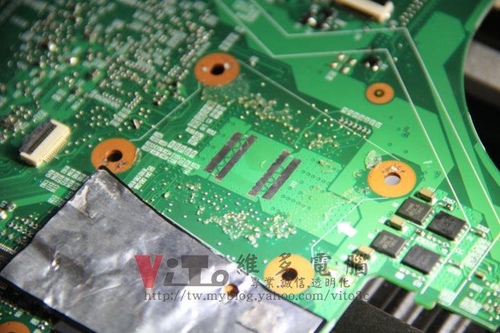

除錫後

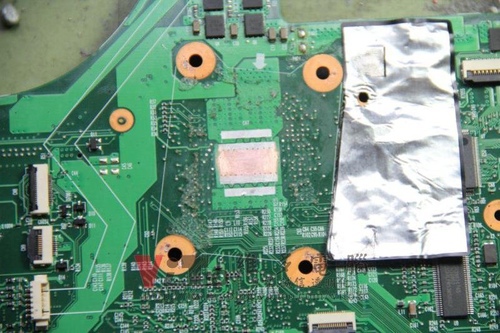

刨除接地點的保護漆
刨除時若弄斷CPU的導孔線路~則會造成主機板永久損壞

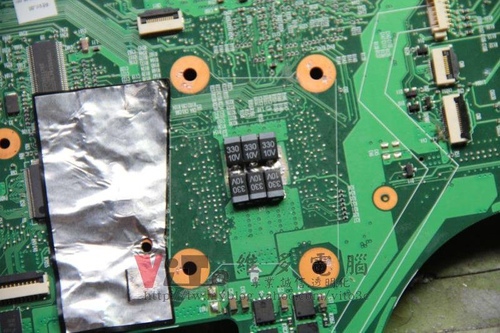

電容改裝
上機後…

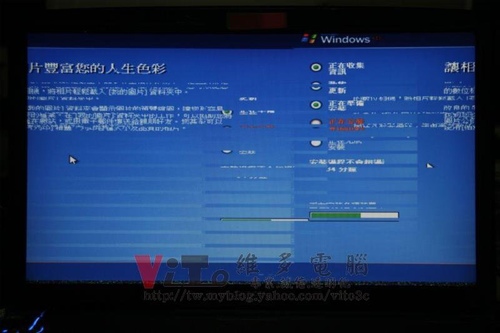

還是花屏當了~且一次比一次嚴重

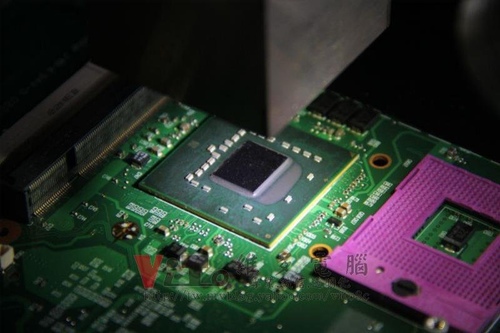

再拆焊北橋965GM
錫點氧化嚴重

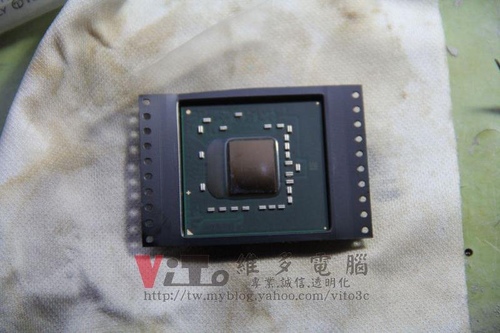

更換全新的北橋晶片

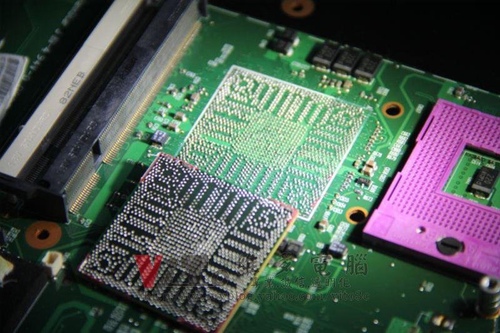

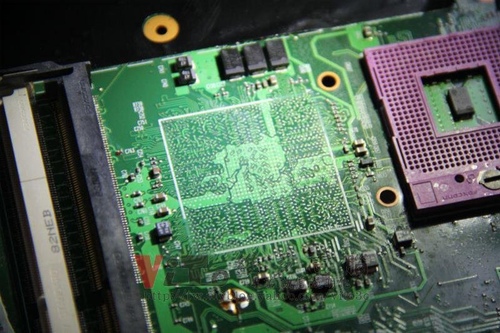

焊點除錫

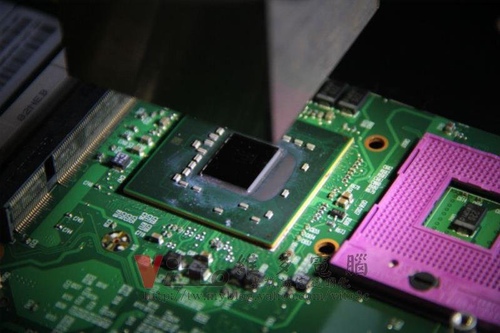

回焊晶片
再次安裝
由於北橋僅以壓扣方式固定
且與散熱片接觸有一小段間隙~用0.3mm銅片太厚

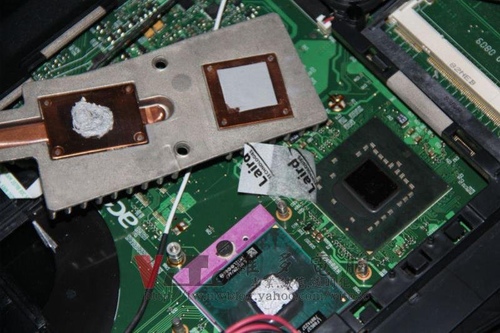

後來就改用Laird的導熱貼片~先熱固化在散熱器上
再次開機可完成XP安裝

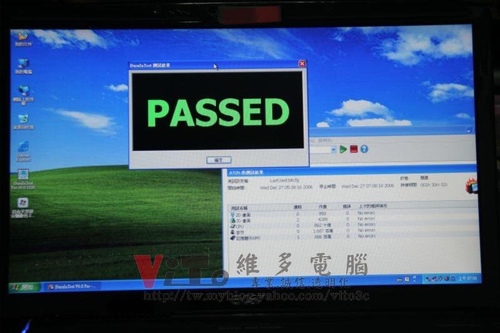

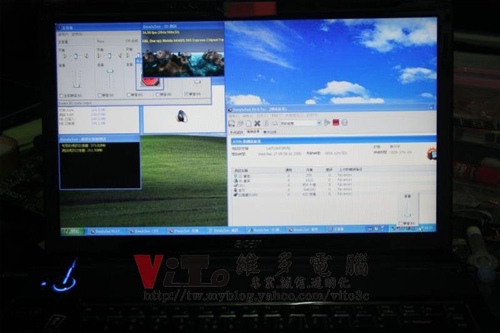

順便燒機
測試無誤~完修
