品牌型號:技嘉 GIGABYTE GA-M61SME-S2
故障原因:開機風扇有運轉~沒嗶聲~沒畫面顯示~無法開機~開機沒畫面~開機黑屏
維修方向:6100整合橋晶片組BGA空焊重製
看一下主角
此板故障問題同於描述
開機後除錯卡不跑碼~經檢測後暖機一會兒

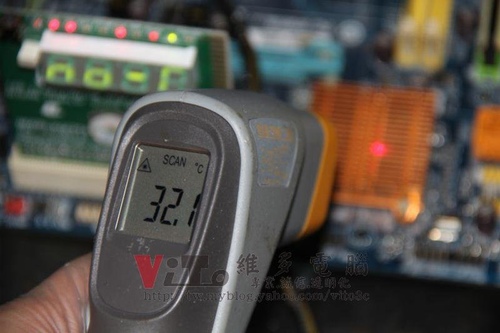

測定後~整合橋核心電壓正常~但整合橋完全無功率熱耗溫度
與客人報價後~先拆焊整合橋驗證問題!
晶片為NVIDIA NF-6100-405-N-A2
拆焊後BGA錫腳氧化嚴重
錫點除錫

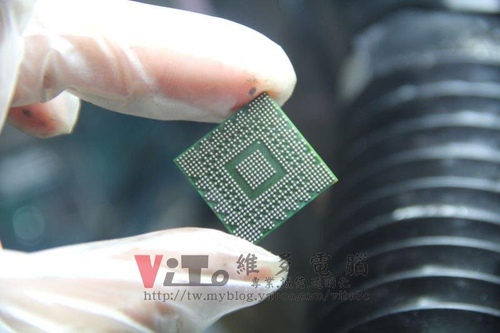

重植晶片錫腳

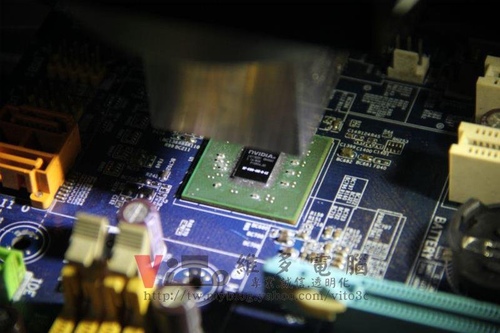

晶片回焊(沒上傳到待補照片)

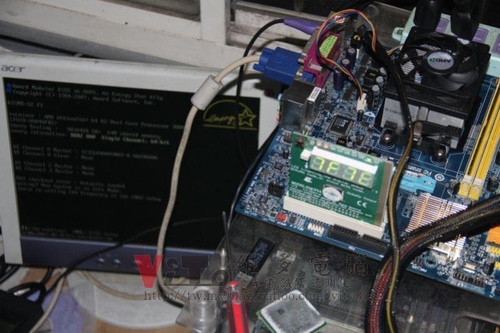

上電開機~除錯卡跑碼~並通過BIOS POST
完整燒機測試90分鐘~並以內顯卡NVIDIA 6100輸出
沒發生任何問題~完修
