品牌型號:宏碁 ACER ASPIRE 2920
故障原因:開機後進作業系統當機~畫面顯示異常~顯卡破圖~畫面扭曲
維修方向:北橋內顯965GM晶片空焊維修實例

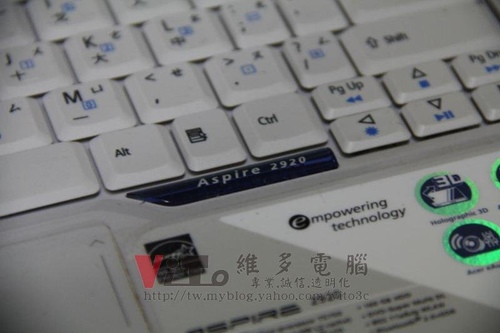

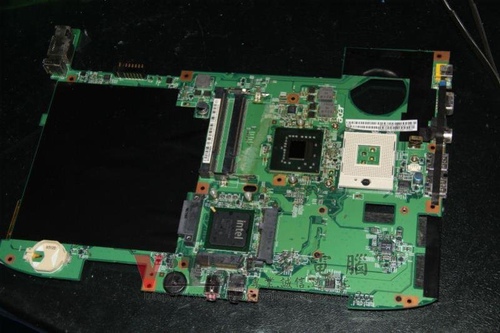

看一下主角

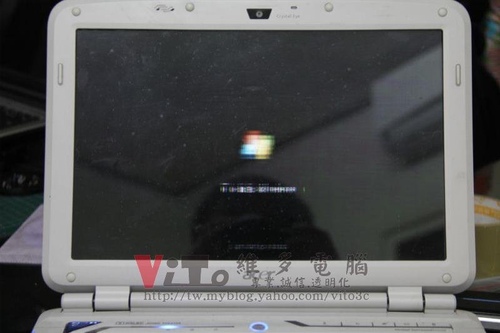

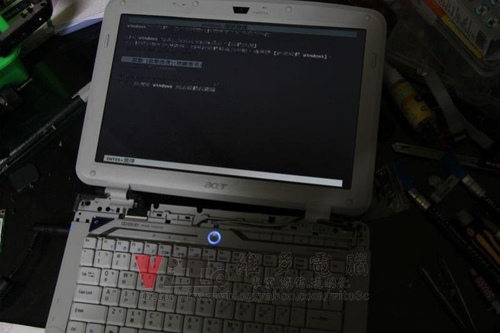

開機後進入作業系統畫面異常
直接當機了

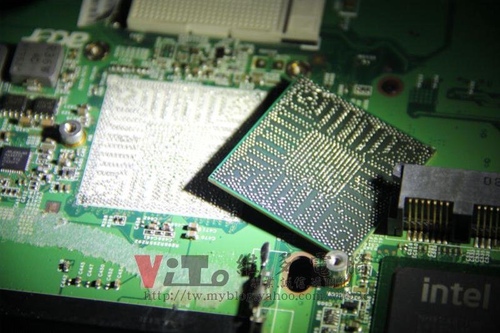

拆焊北橋晶片965GM有內建顯卡功能
錫點氧化嚴重

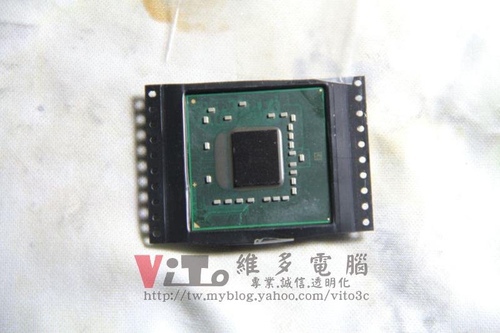

準備更換全新的北橋

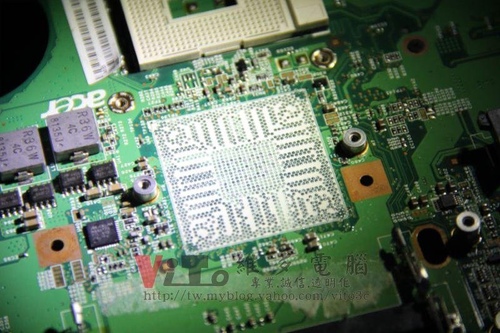

主機板除錫

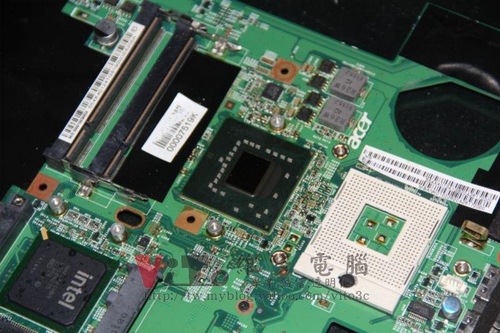

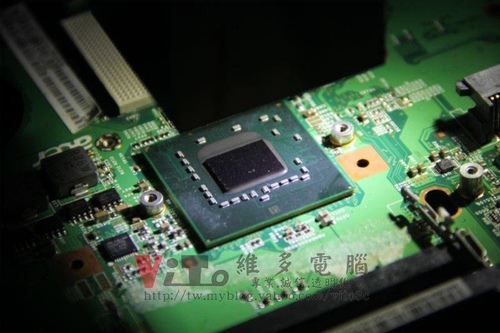

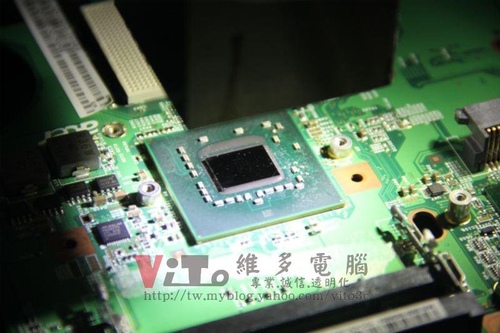

迴焊北橋

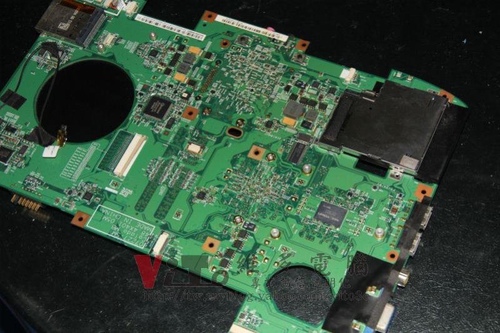

板子沒烤焦變色與變形
板子正反面皆為原色~晶片亦是

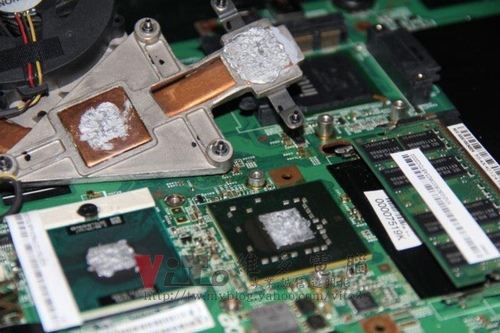

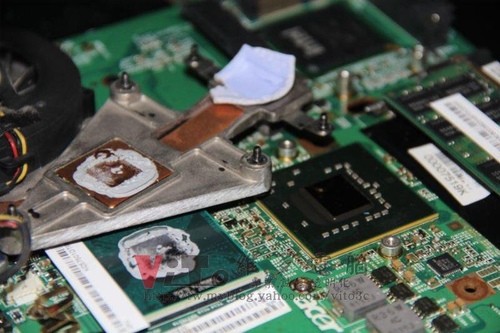

清理硬化的CPU散熱膏其北橋的戲執導熱墊
除掉CPU硬化的散熱膏後~重上新的散熱膏
北橋的部分採用是當厚度的紫銅片加壓~使其增加導熱係數
簡單安裝開機測試

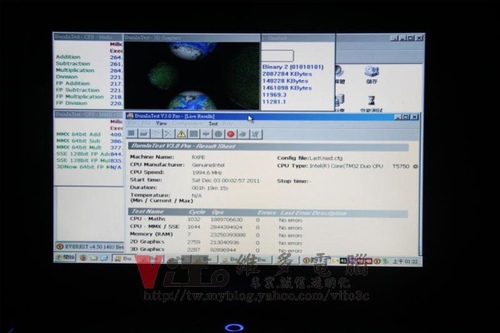

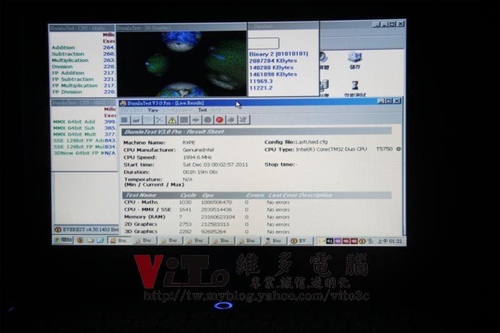

完整裝機後燒機
雖然燒機後沒問題…
但交機後續客人有問題~檢修後又有問題再補充
