慶祝BLOG照片滿1000張
蕭小弟PO一篇BGA手法較細的工法紀念
也希望各界有製作BGA的同好
對於BGA做工的品質要求及線路查修能互進
此篇的顯卡ATI X600 顯晶本身帶記憶體顆粒
客戶指定為植球回焊
剛好遇到顯卡做好後~記憶體空焊的問題~就以此PO文
品牌型號:ASUS W3H00V
故障原因:開機畫面異常~顯卡破圖
維修方向:ATI X600顯卡更換
看一下主角
開機測試
顯卡所造成的畫面異常
故障的顯卡

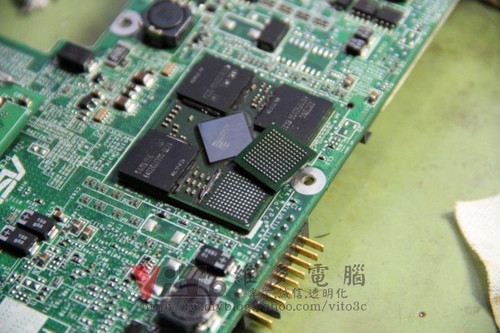

ATI X600
上機拆焊
主機板除錫
晶片除錫
晶片植球
植球後依然為原色
裝機後測試
出現直條紋= =|||
經測定後判定為記憶體有空焊問題~所以再次拆機
拆掉記憶體
錫養化嚴重
除錫
植球後焊回
同樣的工法做剩下的三顆
第二顆
第三顆
第四顆
再次開機
完修~呵呵
