蘋果 Apple PowerBook G4 17寸 2003年 開機黑屏、有開機聲、無畫面顯示維修實例|台中、彰化筆電維修

歡迎分享文章

  •  品牌型號:Apple PowerBook G4 17寸
  • 故障原因:開機畫面異常、有開機聲、有時無畫面、無法開機
  • 維修方向:ATI 9700故障或空焊
  • 客戶:台中 寄件維修

基本檢測與拆解

看一下主角,老蘋果早年CPU用的是由 Motorola 生產的 Power PC G4的 CPU,也是筆電的名稱由來。

蘋果 Apple PowerBook G4 17寸 2003年 開機黑屏、有開機聲、無畫面顯示維修實例|台中、彰化筆電維修

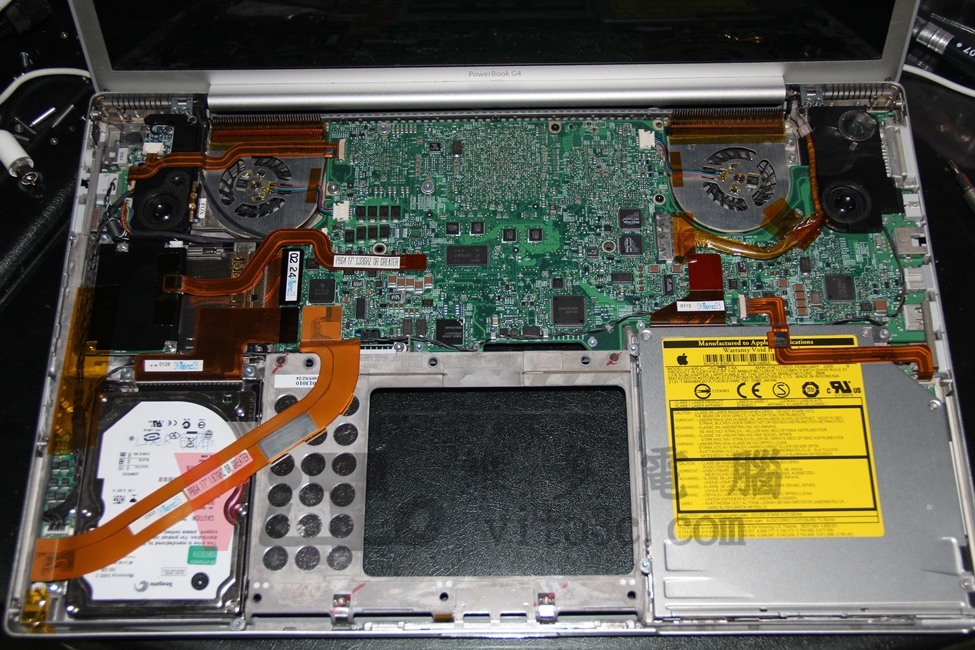

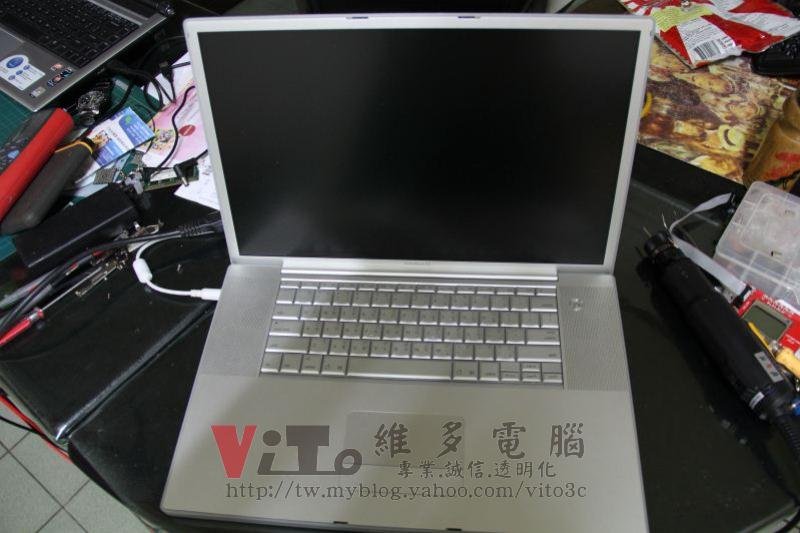

開機後有開機音效聲,但無畫面顯示。拆開筆電後的內部架構。

蘋果 Apple PowerBook G4 17寸 2003年 開機黑屏、有開機聲、無畫面顯示維修實例|台中、彰化筆電維修

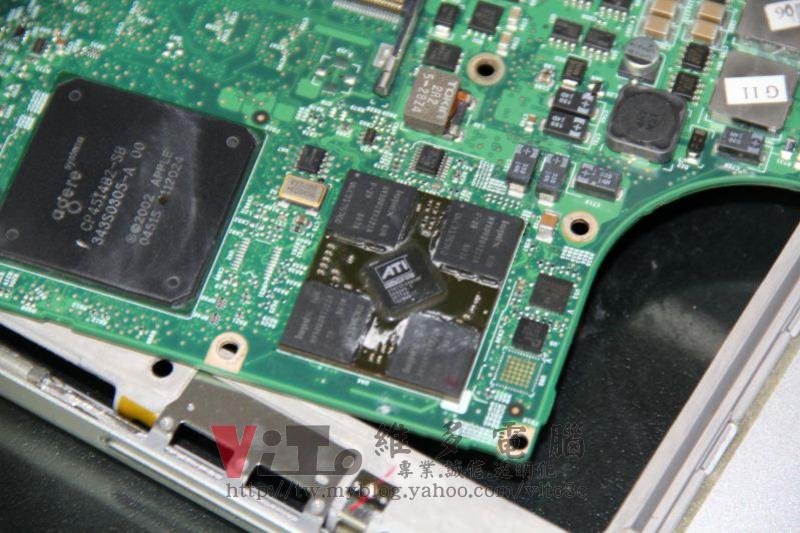

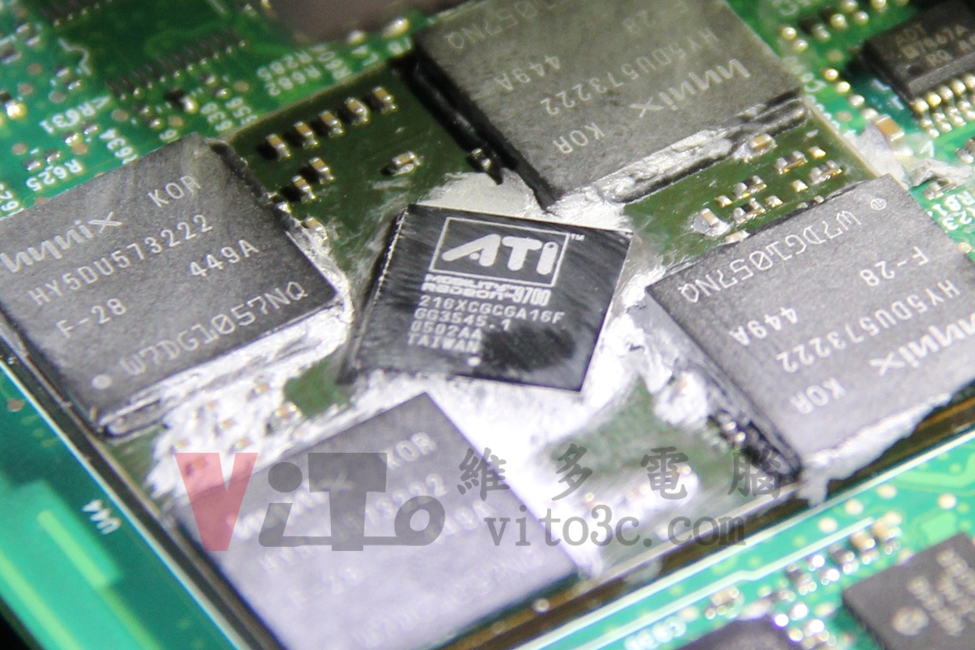

待更換的顯示卡晶片:ATI 9700 (216XCGCGA16F),VRM 則是背娃娃設計的 HY5DU573222 。

蘋果 Apple PowerBook G4 17寸 2003年 開機黑屏、有開機聲、無畫面顯示維修實例|台中、彰化筆電維修蘋果 Apple PowerBook G4 17寸 2003年 開機黑屏、有開機聲、無畫面顯示維修實例|台中、彰化筆電維修

MOTOROLA的CPU

蘋果 Apple PowerBook G4 17寸 2003年 開機黑屏、有開機聲、無畫面顯示維修實例|台中、彰化筆電維修

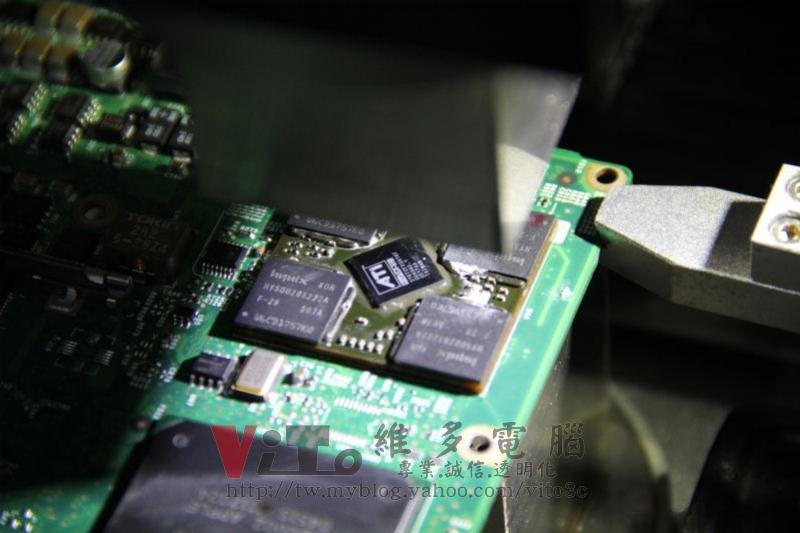

BGA解焊顯示卡晶片

加熱解焊晶片

蘋果 Apple PowerBook G4 17寸 2003年 開機黑屏、有開機聲、無畫面顯示維修實例|台中、彰化筆電維修

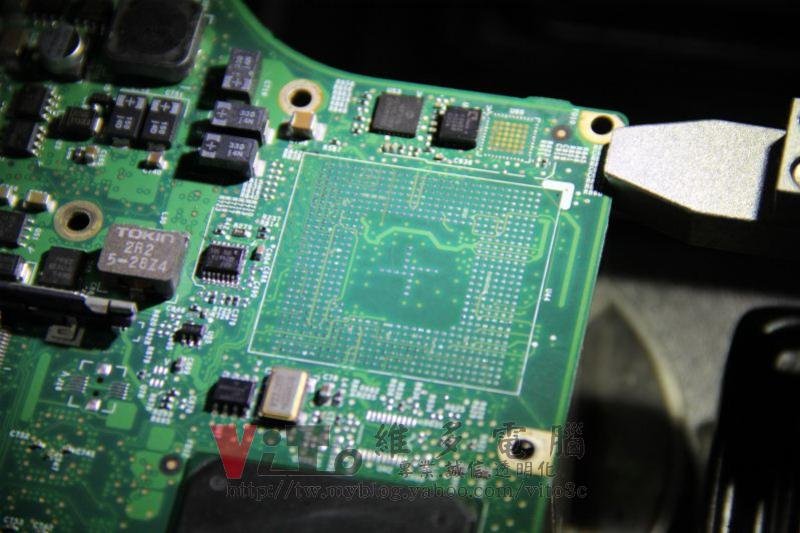

清除主機板焊點上的殘留焊錫

蘋果 Apple PowerBook G4 17寸 2003年 開機黑屏、有開機聲、無畫面顯示維修實例|台中、彰化筆電維修

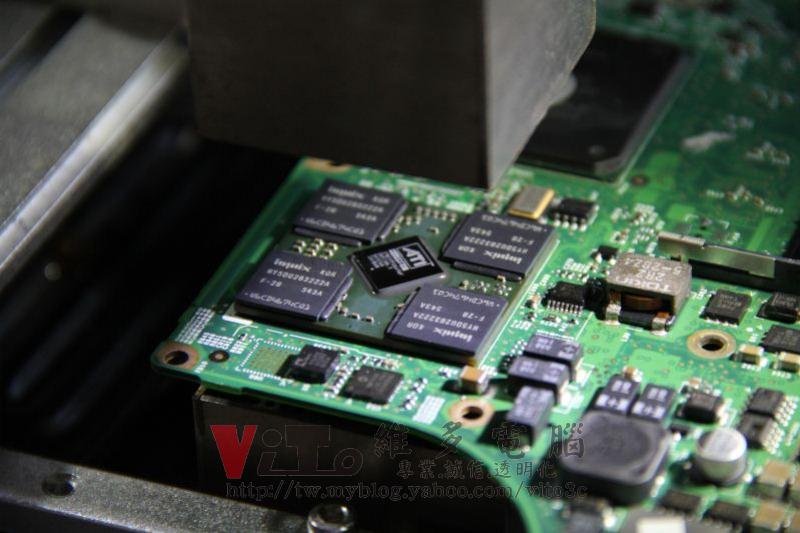

更換全新的 ATI 9700 晶片,上 BGA 焊接

蘋果 Apple PowerBook G4 17寸 2003年 開機黑屏、有開機聲、無畫面顯示維修實例|台中、彰化筆電維修

組裝測試

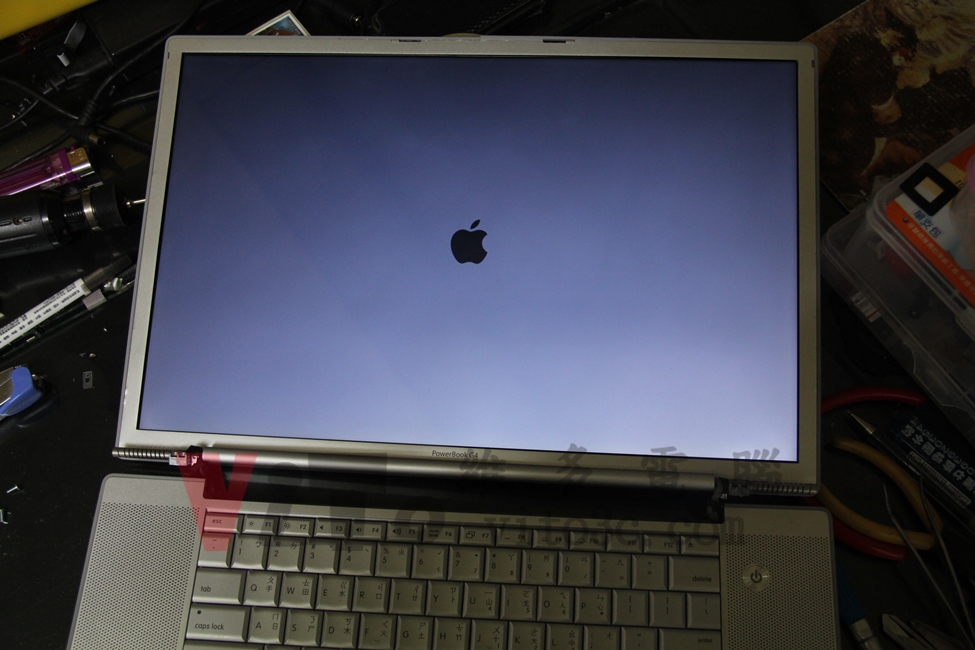

簡易組裝測試已可看到開機畫面,後續完整組裝起來測試,無任何問題。

蘋果 Apple PowerBook G4 17寸 2003年 開機黑屏、有開機聲、無畫面顯示維修實例|台中、彰化筆電維修

結論

早期 2003 年 的上述 GPU 的背娃娃設計。

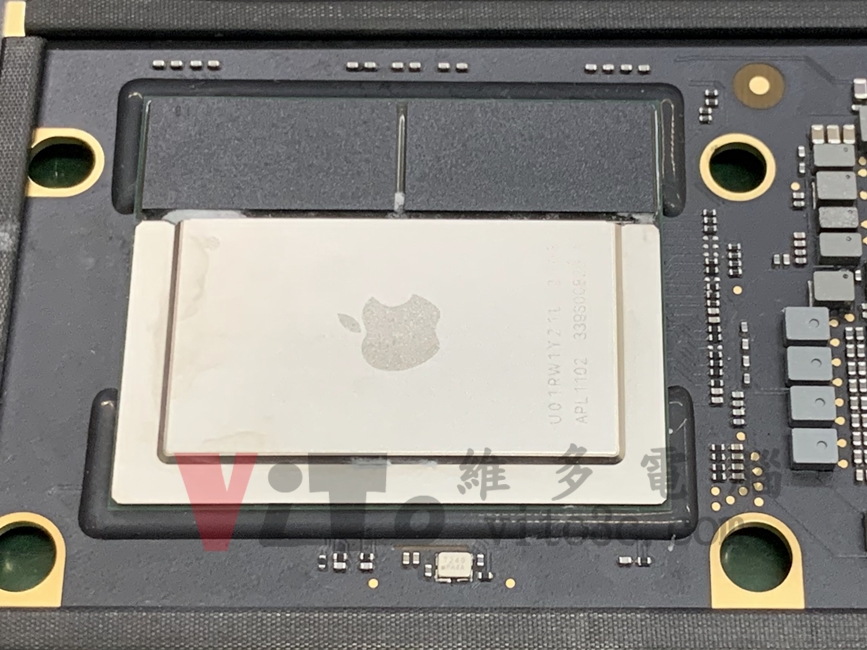

現代 2025 年 的 M1、M2的 CPU、也採用背娃娃設計,節省空間、降低記憶體延遲。

蘋果 Apple PowerBook G4 17寸 2003年 開機黑屏、有開機聲、無畫面顯示維修實例|台中、彰化筆電維修
