  • 廠牌型號:江川科技 FlyBook VM
  • 故障原因:不定時出現藍白畫面,當機重啟
  • 不良原因:北橋晶片故障更換
  • 客戶:台北市 寄件維修

外觀與拆機前測試

江川科技(DIALOGUE)這台鋁外殼滿有質感的,也相當少見。

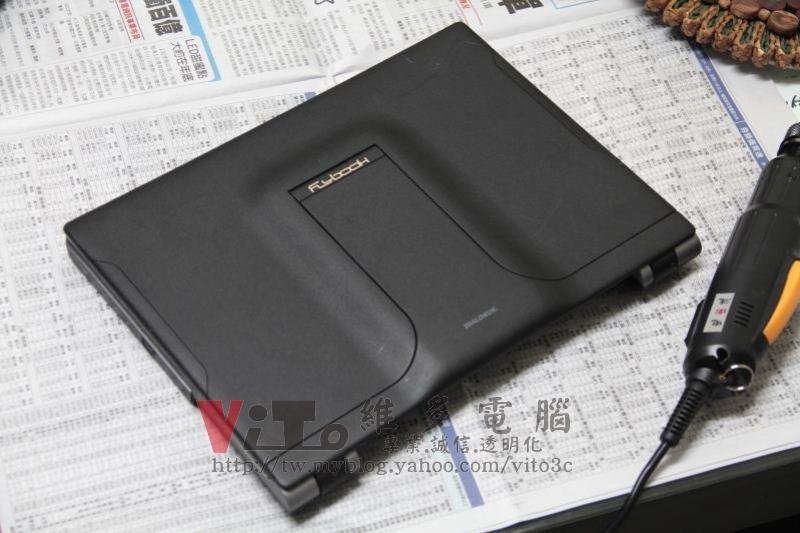

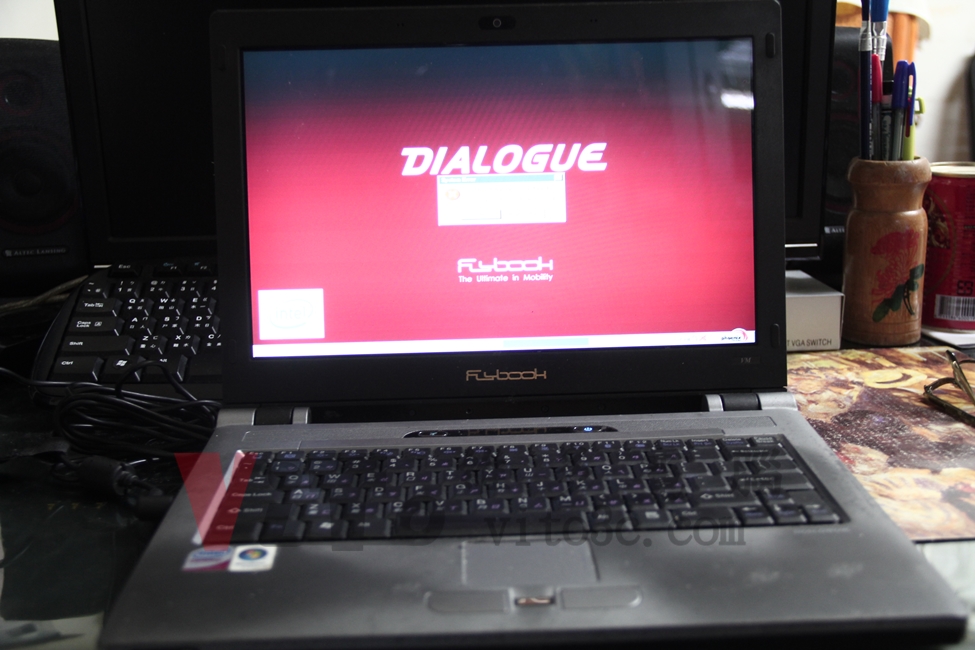

FlyBook VM 拆機前FlyBook VM 拆機後

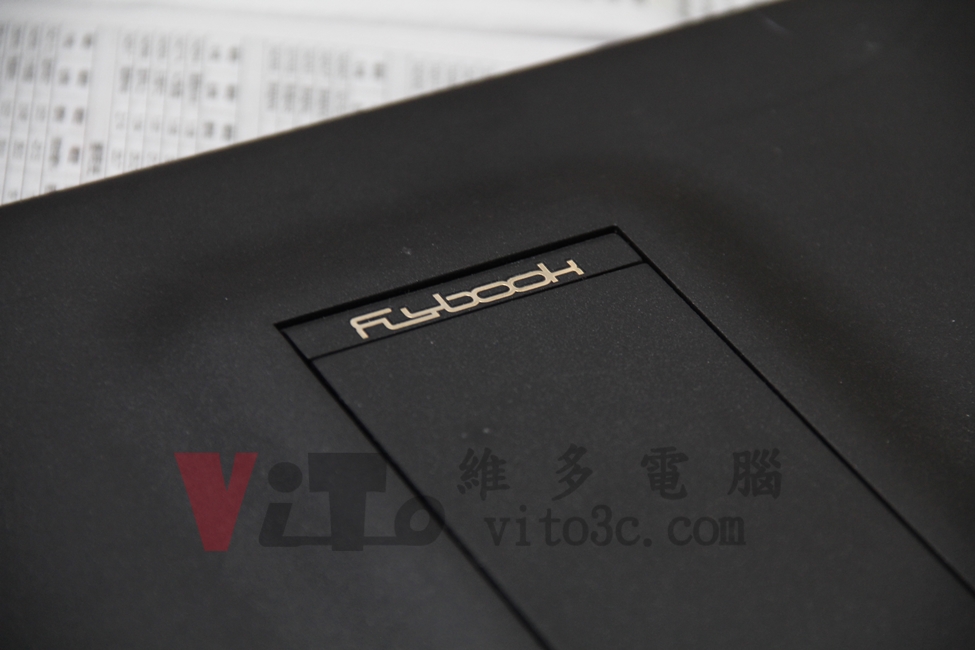

燙金的 LOGO

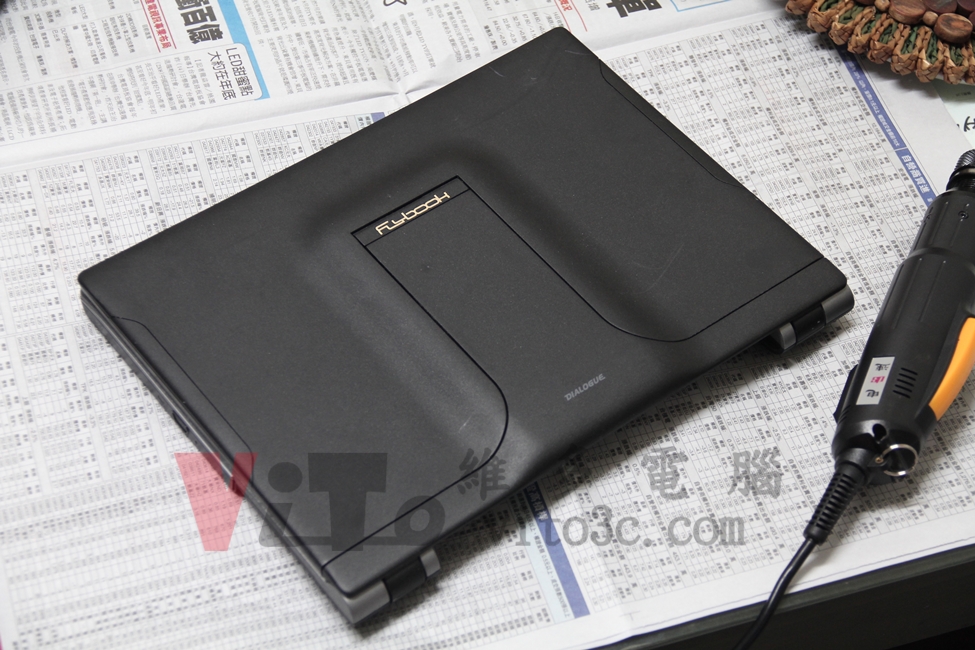

FlyBook VM 顯示燙金 LOGO

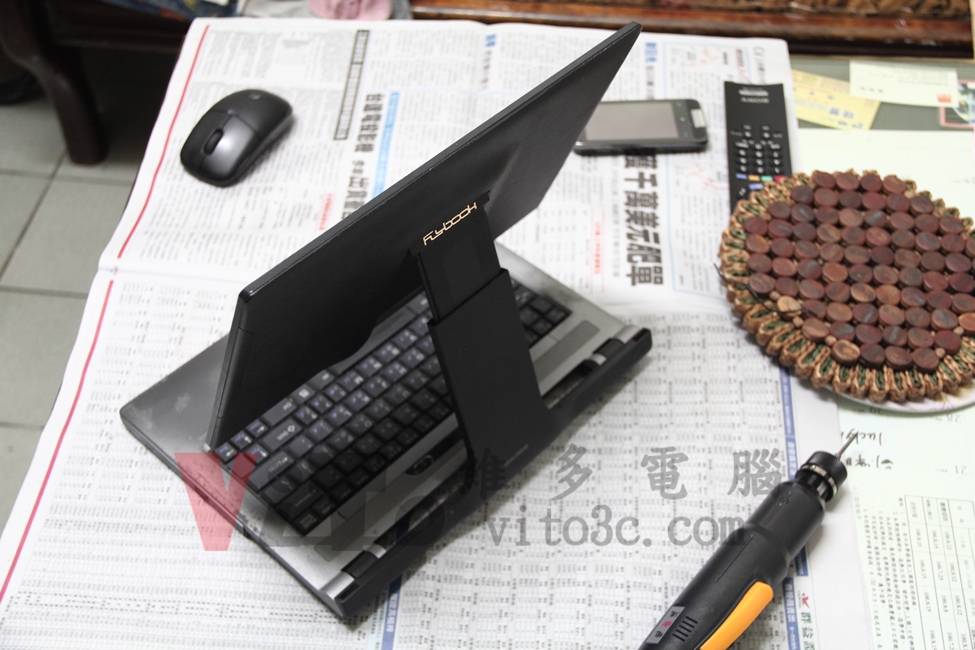

面板可以拉開並翻動來調整角度,感覺好像在拍開箱文。

FlyBook VM 面板高度與角度都能調整

比A牌的變形金剛還酷,筆電是2006年發售,難道這是最早期的變形金剛,交機時有問了下客人已使用 5 年多囉!

內部構造的排列相當密集,配備了 1.8 吋的 HDD 與光碟機。

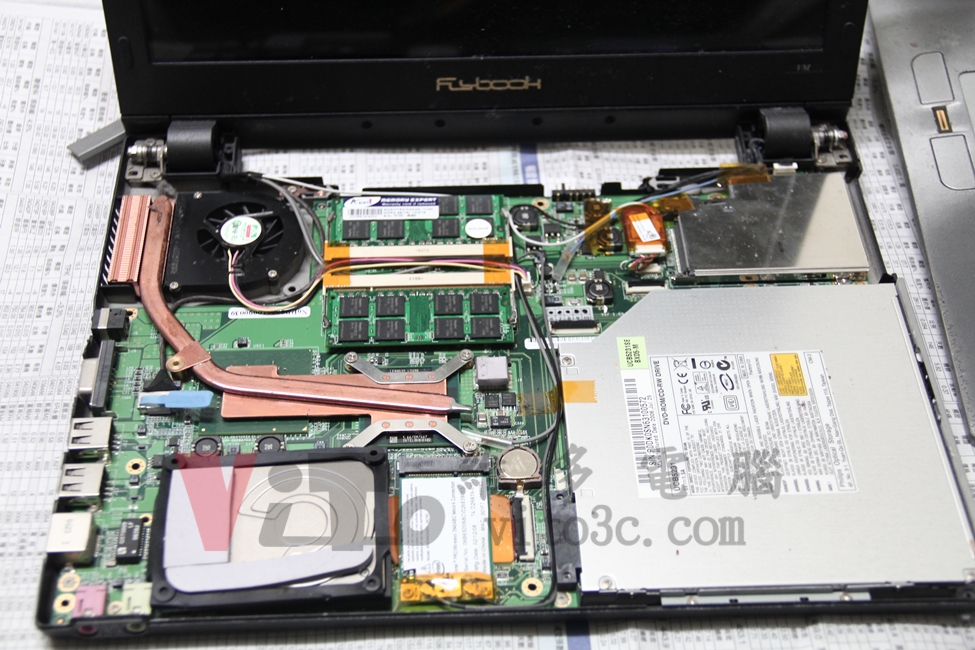

FlyBook VM 內部構造

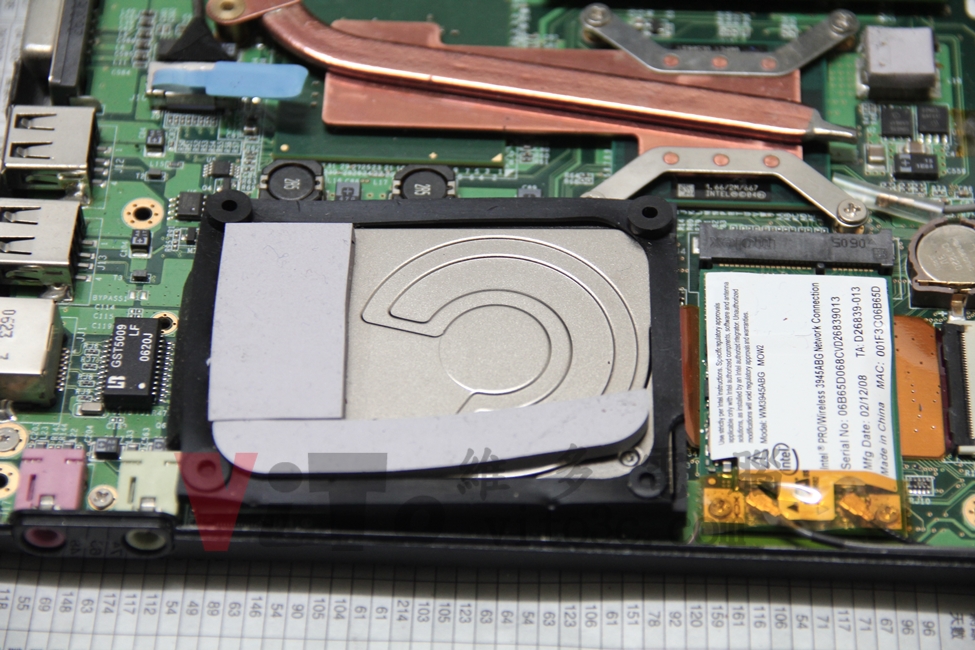

1.8 吋的 HDD 非常稀有,且在表面有貼上導熱貼片,來接觸外殼散熱。

FlyBook VM 1.8 吋 HDD

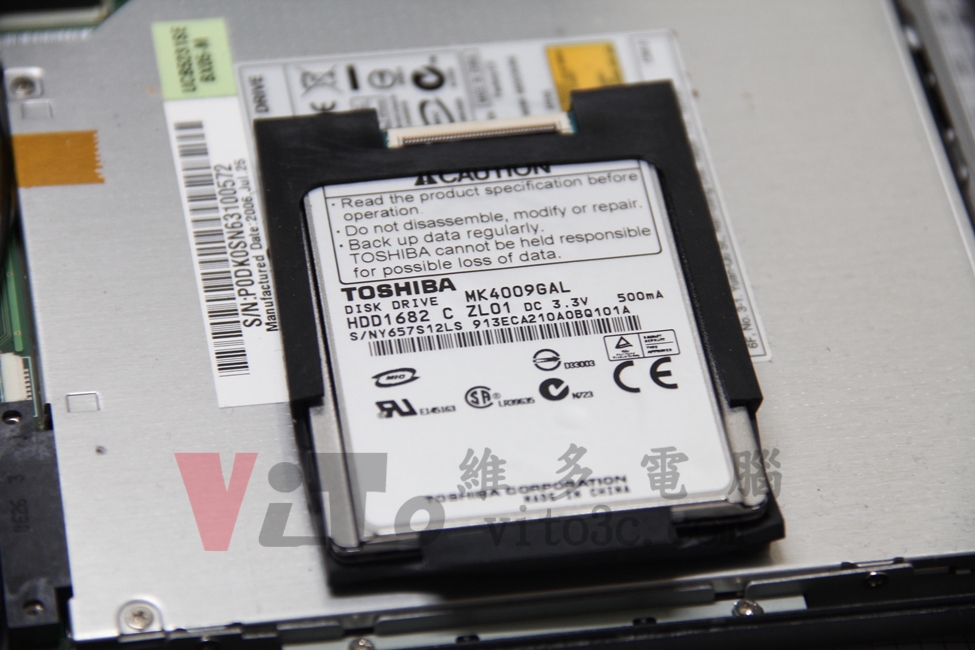

HDD:TOSHIBA MK4009GAL 容量:40G、轉速:4200rpm

1.8吋硬碟要價不斐,這早期在過外看 20G 的一顆要7000多元相當可怕。

FlyBook VM HDD TOSHIBA MK4009GAL

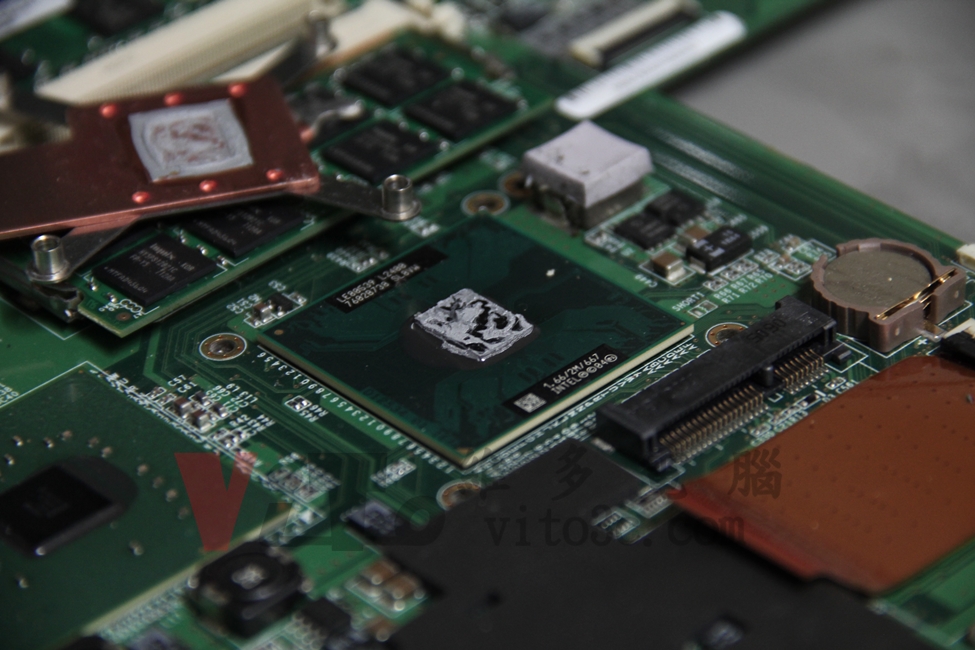

CPU:L2400 低電壓雙核心,直接焊接在主機板上。

FlyBook VM L2400 CPU

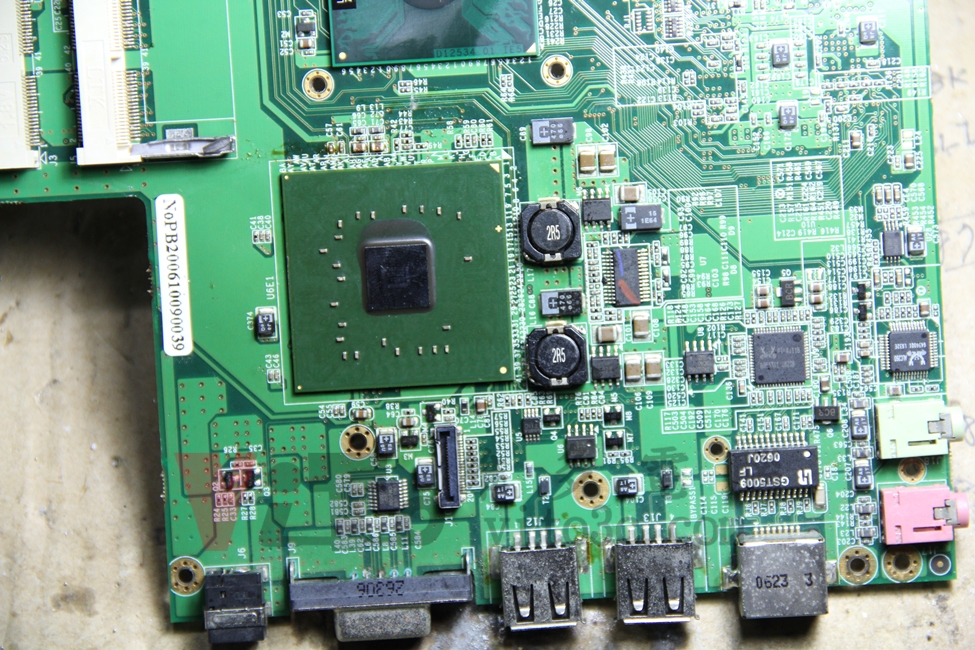

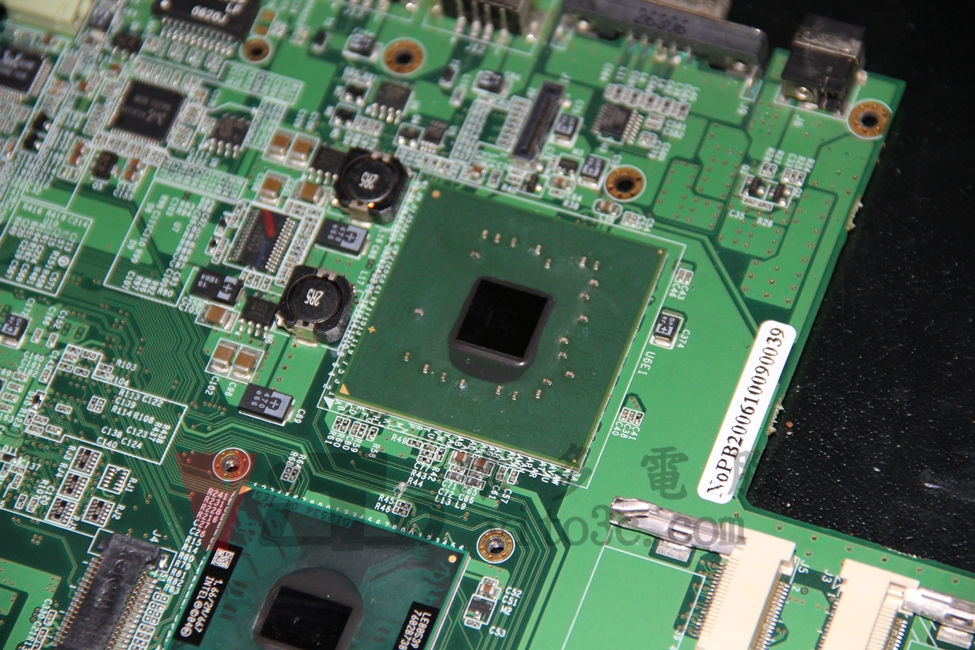

北橋晶片:82945GM,使用導熱貼片散熱

故障情況:不定時出現藍白畫面

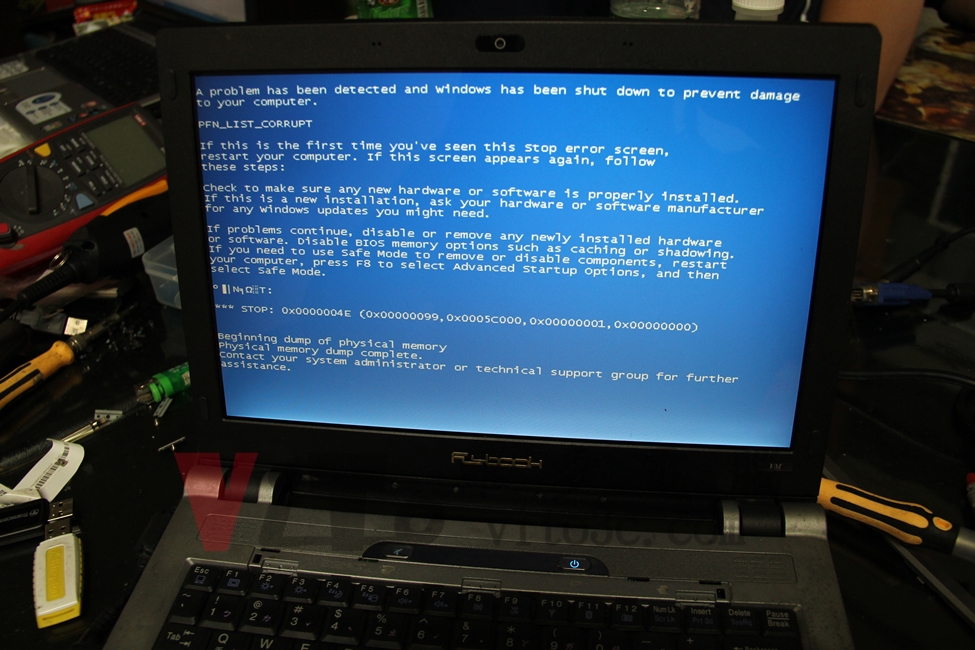

會像這樣出現,STOP:0x0000004E 的錯誤資訊後,也會出現不同的代碼,就重開機了。

FlyBook VM 藍白畫面

測試發現故障點:北橋+內顯就是主角了

FlyBook VM 故障診斷

BGA 焊接更換北橋晶片

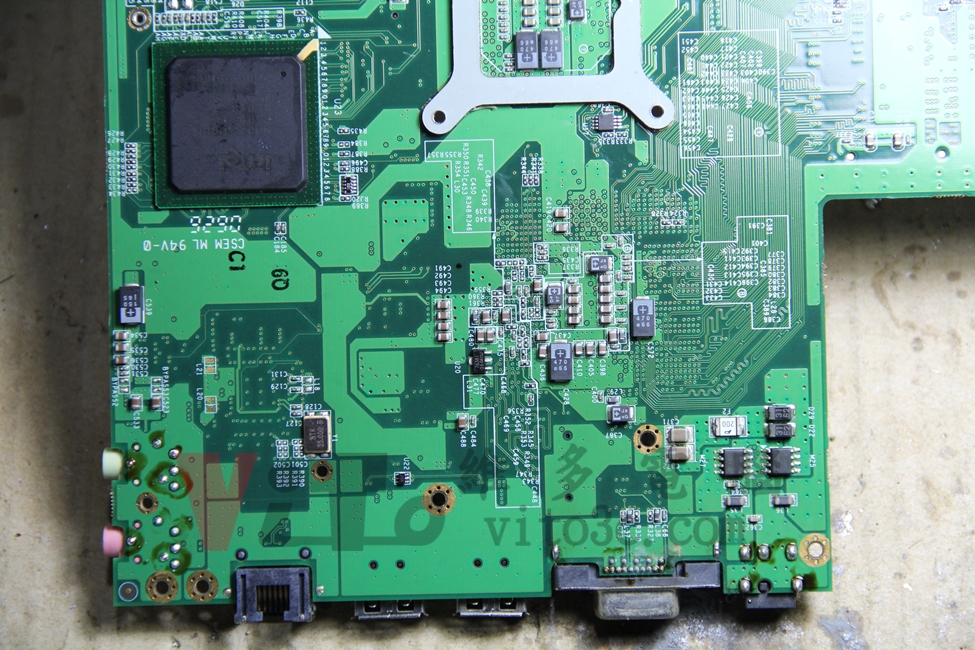

以 BGA 焊接設備拆除北橋晶片,並將主機板上的殘留焊錫清除乾淨。

FlyBook VM BGA 焊接

更換新的北橋之前,我們先將北橋晶片的錫球換新,避免長期庫存的無鉛焊錫氧化嚴重導致焊接不良。

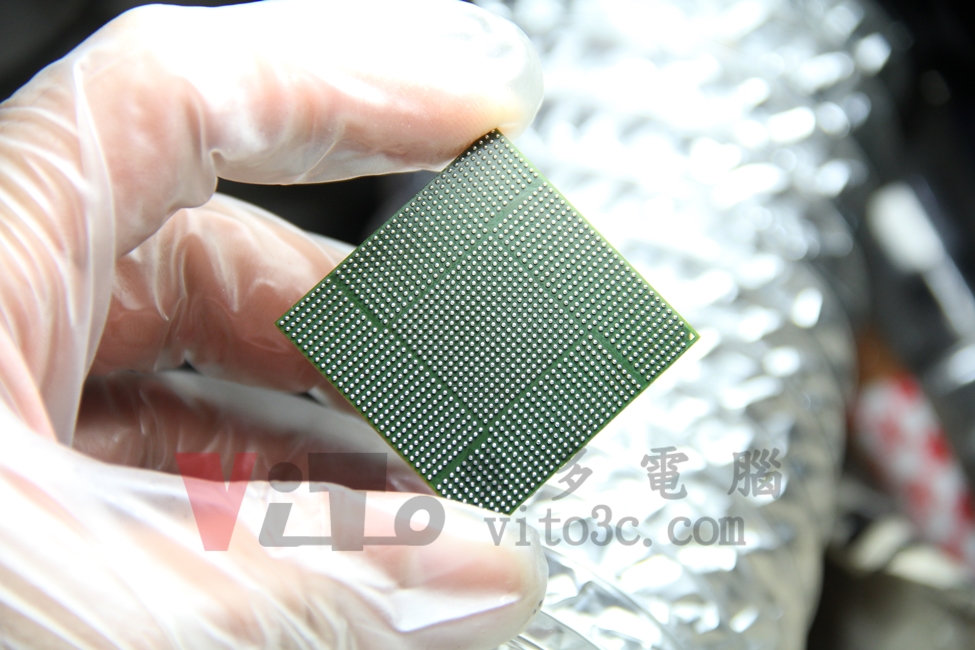

945晶片組不論大小(945GSE 較小)的錫球排列很特別,像是卍字形。

FlyBook VM 945晶片組錫球換新

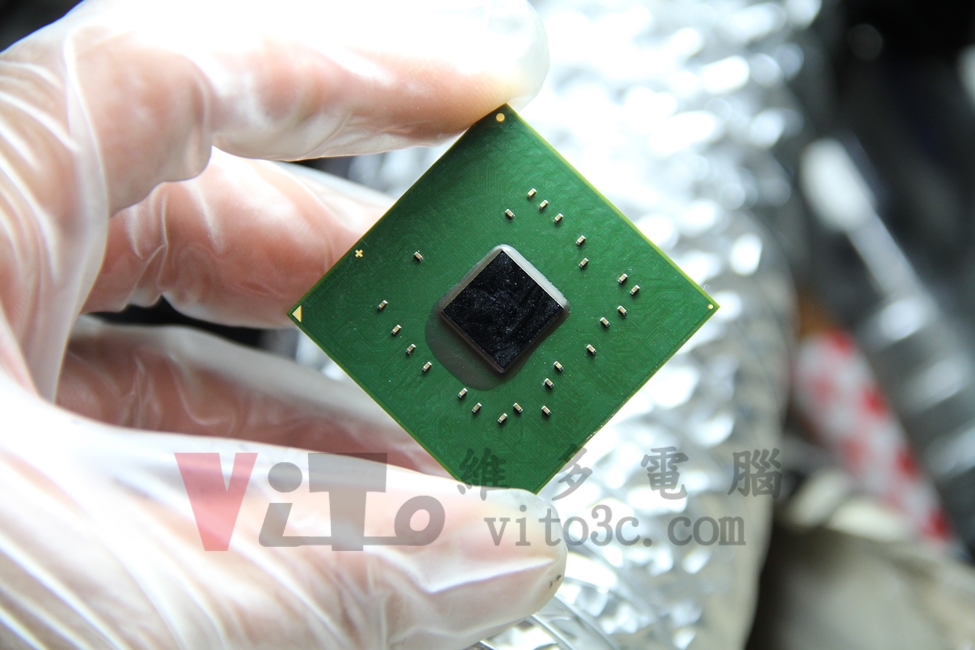

清洗乾淨後的正面

FlyBook VM 清洗正面

BGA 迴焊北橋晶片上主機板

FlyBook VM 焊接後

BGA 焊接完成後,檢查一下外觀,看有沒有發生零件跑掉、爆板、起泡、泛黃的問題。

FlyBook VM 焊接檢查

背面也沒有變色的情況,因為焊錫熔點到了,溫度再高都能焊得上,但過高的溫度會傷害 PCBA 、降低晶片本體的內阻抗,衍生溫度偏高與壽命降低的情況。

FlyBook VM 焊接完成後檢查

散熱膏更換與銅片改裝

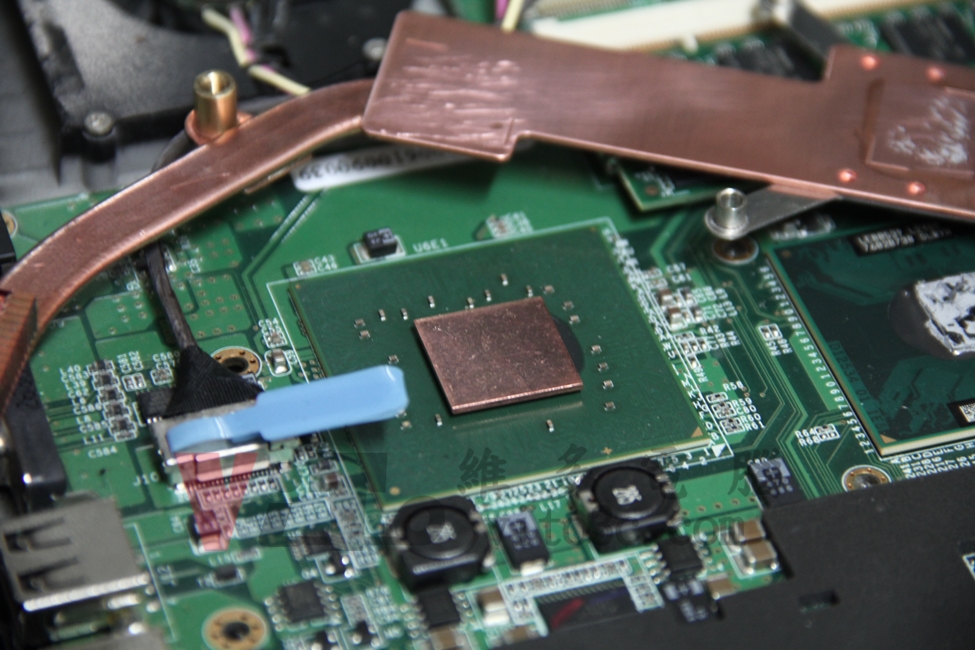

使用了 5年 導熱貼片失效,應該是造成北橋壞掉的原因,所以維修後我們將導熱片更換改裝銅片配合散熱膏,才不會有消耗品到了又故障的問題。

FlyBook VM 改裝導熱片增加散熱效益

組裝測試

FlyBook VM 完修測試

話說這台全鎂鋁合金機殼,散熱再好還是會故障,完修。

結論

這是我們早年刊登在 Yahoo 部落格的維修照片,我們由於網站搬家導致很多排序異常,整理13年前舊照片比對浮水印,順便整理好。

我們算是早年少數有以 BGA 設備維修筆電的業者,若有維修需求歡迎諮詢。
