關於BGA作業溫度
BGA Rework 用以更換CPU,GPU, PCH,FCH,MCU 無論何種晶片的更換,都需要一個良好的溫度曲線。
不當的溫度曲線,只要能達到熔點的溫度,都能解焊與回焊晶片,但是過高的溫度會導致以下情況
- 對於PCBA:會出現焦黑、發黃、起泡、變形的問題
- 對於BGA晶片:會導致晶片內部的整體阻抗降低,內阻降低則會出現溫度提高、提早達到TDP上限、周邊供電的負荷量增加
所以好BGA維修者需要有最佳溫度調控與校對,配合更換新的晶片自然可以用得久。

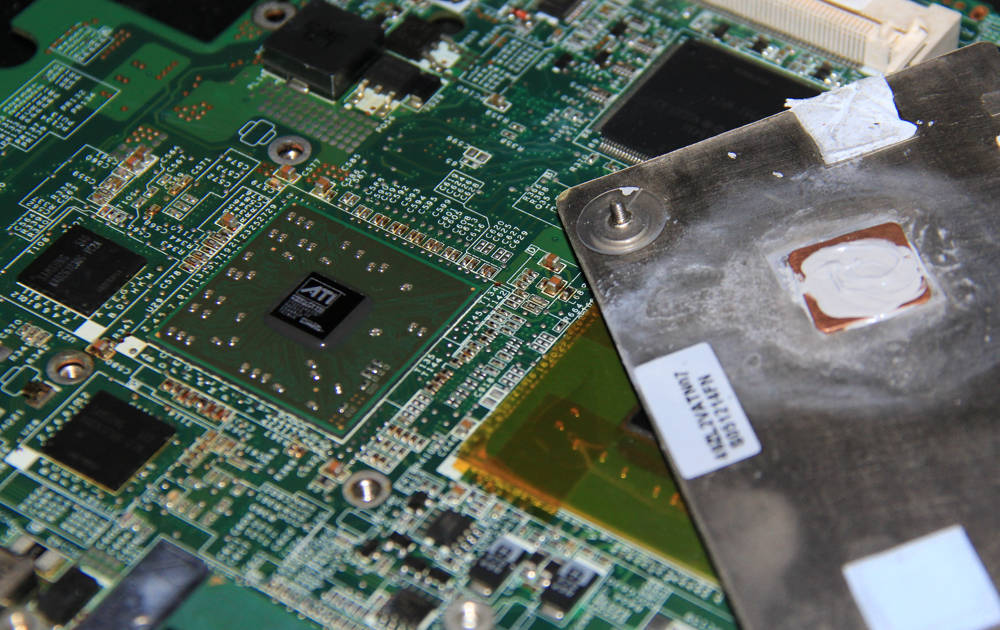

舉例不良的焊接情況
使用過多的助焊劑(FLUX),且泛黃的顏色為過量的松香,並非使用在BGA製成專用的規格。

原圖放大來看

原板更換全新顯示卡晶片後,並將主機板清理乾淨的樣子。

雖然PCBA周邊還有些許泛黃染色,無法清潔乾淨的情況,但不影響使用。
BGA焊接影片教學
我們維修的部分,都是採用專用的BGA焊接設備,土砲的方式只是展現我們對於溫度掌控的優勢。
以下是朋友邀請一同參加大陸迅維網chinafix的土砲BGA競賽上傳的影片,順便將影片製成BGA教學片並撰寫註解供各位製作BGA Rework,來示範的維修為技嘉GV-NX68256~6800GT的顯示卡。
影片內容分成兩段
影片1:解焊晶片、清除錫球、焊接錫球
影片2:焊接錫球、晶片迴焊、測試產品
現以2025年更新,連結已14年前之久遠失效,目前僅剩比賽獎品發放與比賽聯播網址
以下連結以失效QQ
<原帖>迅維網比賽視頻發布區
http://www.chinafix.com.cn/thread-398117-1-1.html
<原帖>迅維網比賽投票結果
http://www.chinafix.com.cn/thread-415193-1-1.html
<原帖>迅維網得獎名單
http://www.chinafix.com.cn/thread-419309-1-1.html
📞 想了解維修細節?歡迎聯絡我們
如果您的筆電也出現了故障問題嗎?歡迎提供「型號」與「故障描述」,我們會根據經驗提供「初步建議」與「預估報價」,協助您做出是否維修的判斷。
我們專門處理各品牌的筆電主機板晶片級維修,包括 BGA 焊接、晶片更換、電源迴路修復,甚至嚴重損壞的線路改裝,皆由技術年資 10 年以上的維修人員操作。如想了解設備與維修經歷,歡迎參考 關於我們 頁面,記錄自 2011 年以來的維修足跡。
- 📱 LINE 客服: https://lin.ee/htuOqoG(官方帳號:@vito3c)
- 💬 Facebook: 點此開啟對話
- 📞 電話諮詢: 04-7685577 / 04-7030777
- 📧 電子郵件: [email protected]

AAA 小喇叭
email給AAA 小喇叭
前往AAA 小喇叭的日誌
好好的示範.
孽子
email給孽子
前往孽子的日誌
棋靈王說的:神乎其技
♬﹉呆ㄦ〃♥
email給♬﹉呆ㄦ〃♥
前往♬﹉呆ㄦ〃♥的日誌
你好 想請問一下acer筆電進水之前拿去acer服務處評估 技術人員跟我說 是主機板燒毀 但其他的零件他沒做檢測 請問要維修這個用到好大約要多少$ ? 謝謝
shyjohnny
前往shyjohnny的日誌
神人!
Bill
email給Bill
前往Bill的日誌
恭喜大大喔 得獎
看來跟以前在維修BGA手機時 確實有些改變 必須上下加熱 溫度也要很小心控制
恐龍
email給恐龍
前往恐龍的日誌
這則留言是悄悄話。
這則留言是悄悄話。
bebal
前往bebal的日誌
你好, 我是一個植球新手, 之前沒有任何BGA植球經驗, 所以有些問題想請教你!
1.請問電火鍋與顯卡之間放了什麼東西隔著?
2.請問圖中的是什麼, 必要的嗎? >> http://i.imgur.com/AguJnru.jpg
3.請問05:03 採用的是什麼水? 我只知道08:52的是洗板水
4.烙鐵需要什麼溫度, 用什麼品牌的好?
5.請問什麼是掉點, 因我在網絡上都找不到相關文章, 只找到掉點的補救方法,
請問掉點是怎樣子的, 怎樣才知道掉點?
問題較多, 希望你可以幫一幫我吧, 謝謝!
bebal
前往bebal的日誌
這則留言是悄悄話。
1. 我記得是烤肉網~裁開中心的晶片加熱區
2. 哈~那是比廢氣排出去的~有用沒用都沒差
3. 兩者都是洗板水通常是用異丙醇~可以去除松香及助焊劑喔!
4. 烙鐵的話當然是用恆溫的好…
一般烙鐵要做BGA回溫太慢
所謂的回溫就是~烙鐵本身有350度
但碰焊錫後溫度會慢慢下降到300度
回溫快的烙鐵可以在接觸焊錫後一直固定在350度
大致上是這樣
5. 掉點問題這篇是經典的~也很詳細
http://tw.myblog.yahoo.com/vito3c/article?mid=7858
