(筆電維修)ACER VN7-593G 無法開機 不過電 按開關無反應 電池膨脹 觸控板不好按 筆電主機板維修案例

品牌型號:宏碁 Acer Nitro V 15 Black Edition

詳細型號:宏碁 ACER VN7-593G-71D3

故障問題:使用中突然斷電關機 不過電 無法開機 按電源開關沒反應

維修過程:更換故障元件及散熱器灰塵清潔 散熱膏更換

保固維修處:90+30天

客戶:嘉義 寄件維修

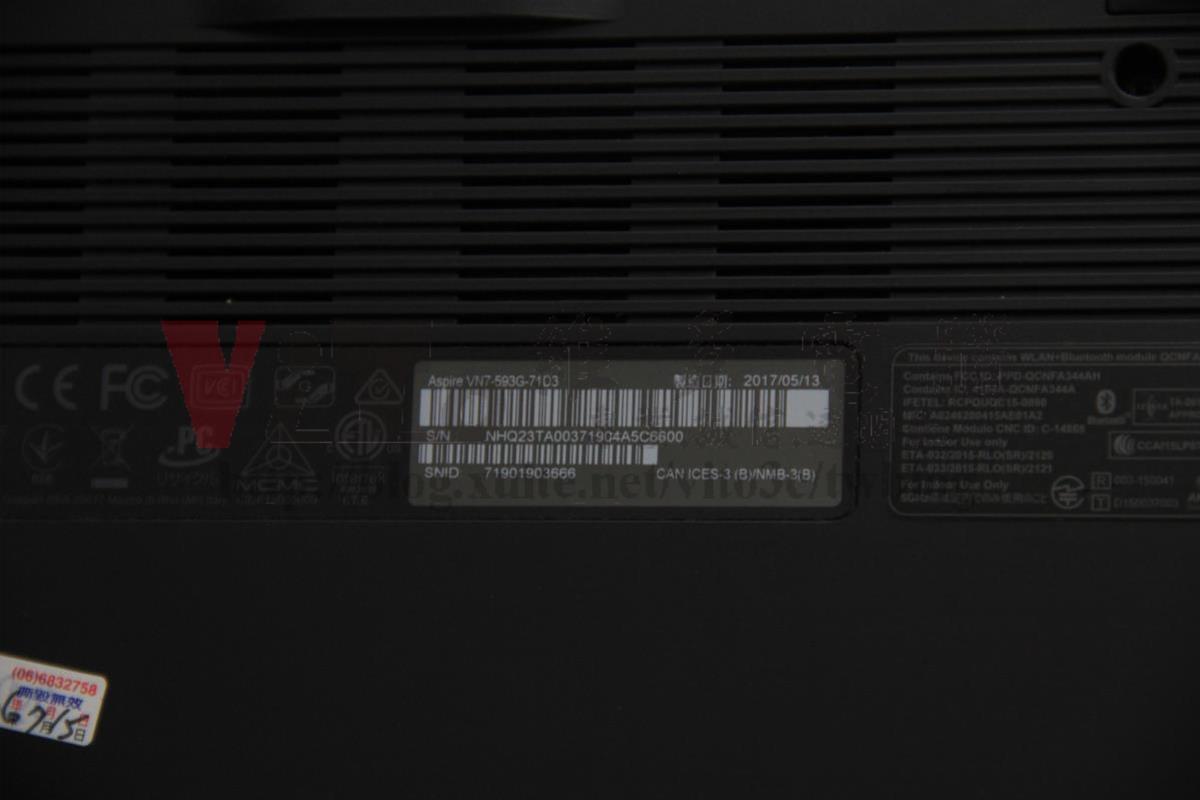

筆電的外觀及型號

使用中突然斷電關機

按電源開關沒反應 插電與不插電都不能開機

觸控板稍微鼓起 直接拆機來看看內部的問題

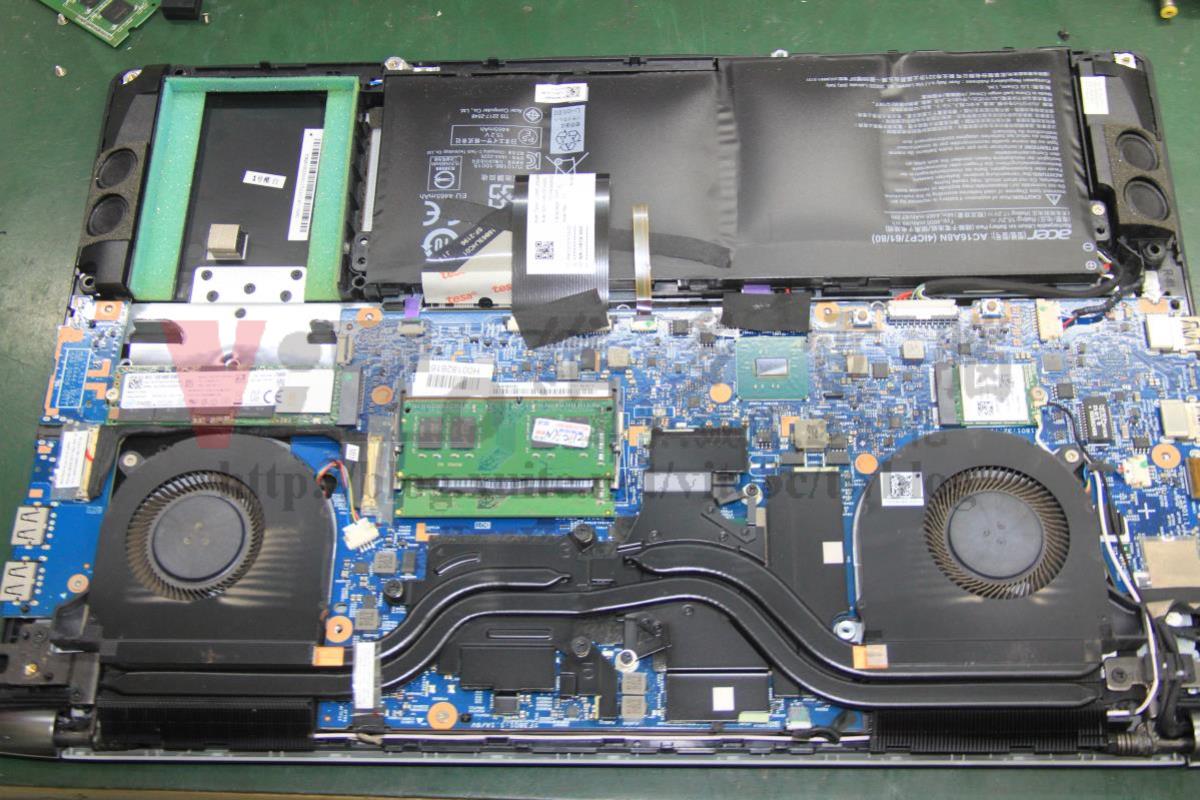

拆機後看到內部結構 也發現電池有膨脹的問題

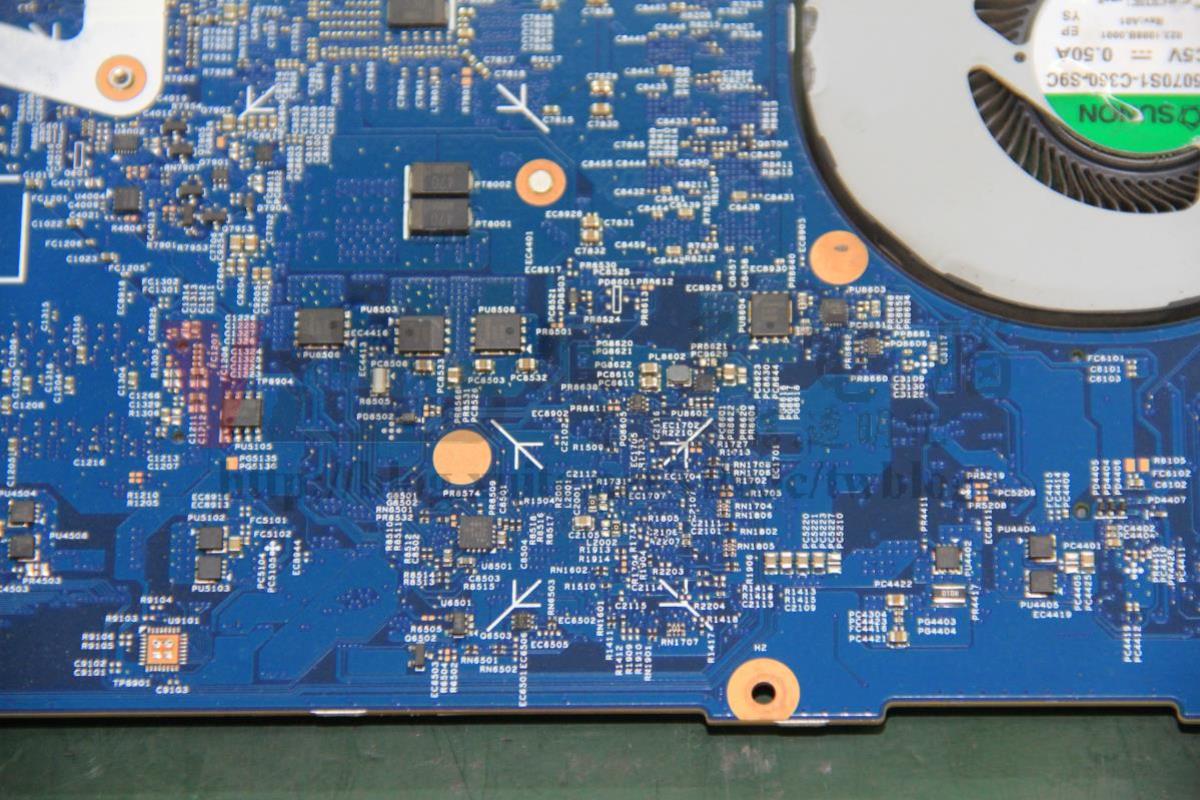

測量主機板3VS輸出的供電有短路問題

優先測量HM170的南橋阻抗是否有異常情況

發現南橋沒有問題 不幸中的大幸

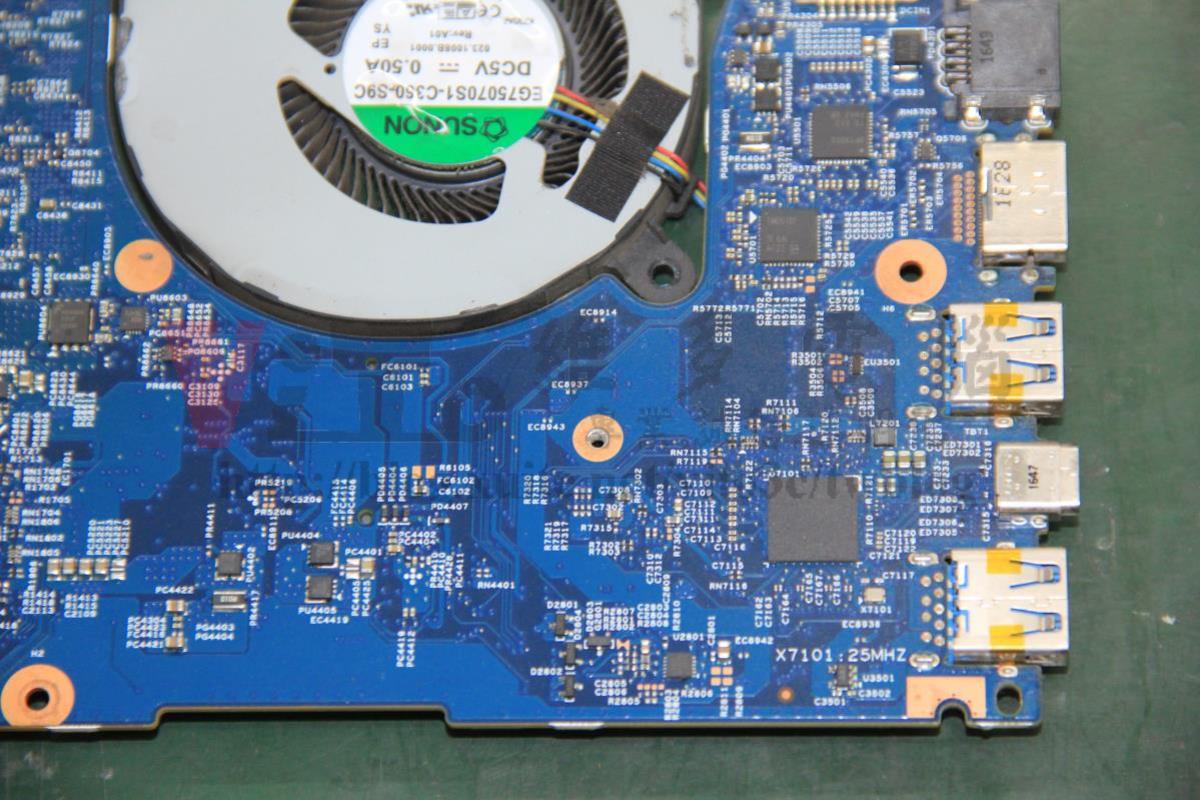

測量到有線網路卡晶片

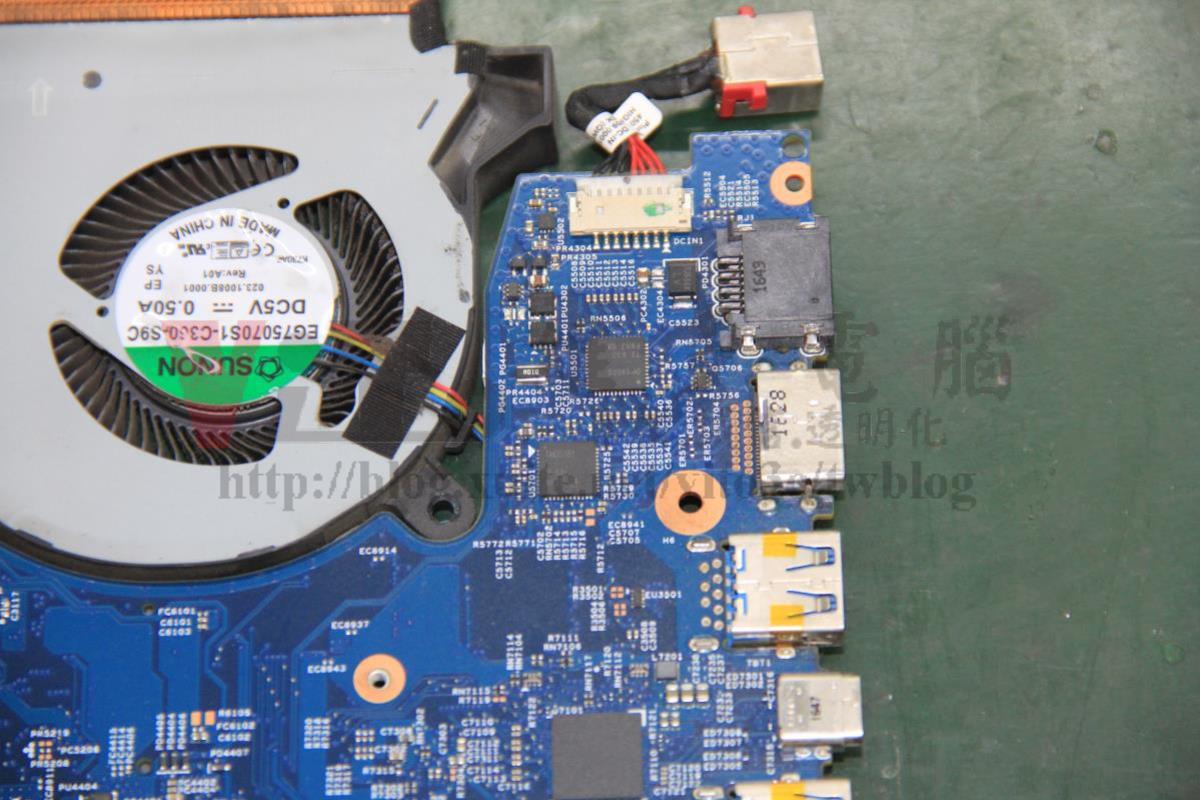

TYPEC主控晶片

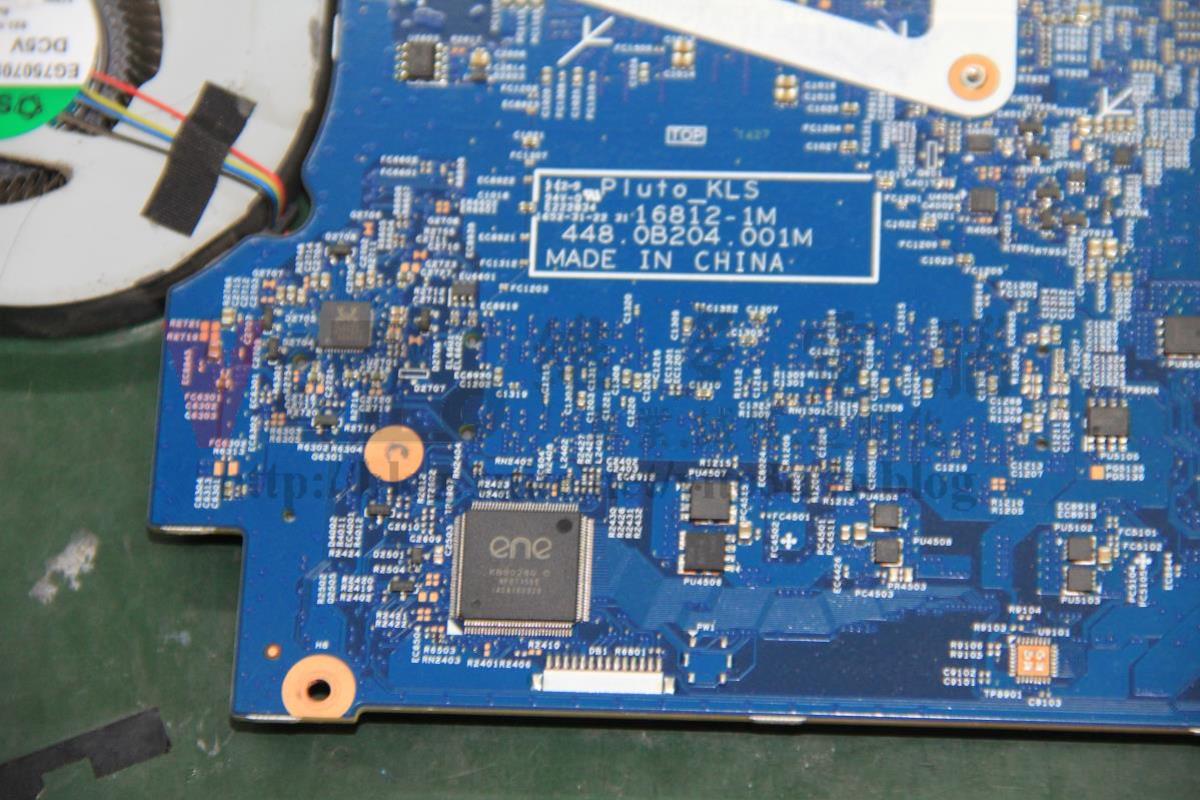

EC晶片

更換以上因3VS異常短路燒毀的零件



簡單開機測試沒問題後

拆解散熱器 做散熱的清潔及保養

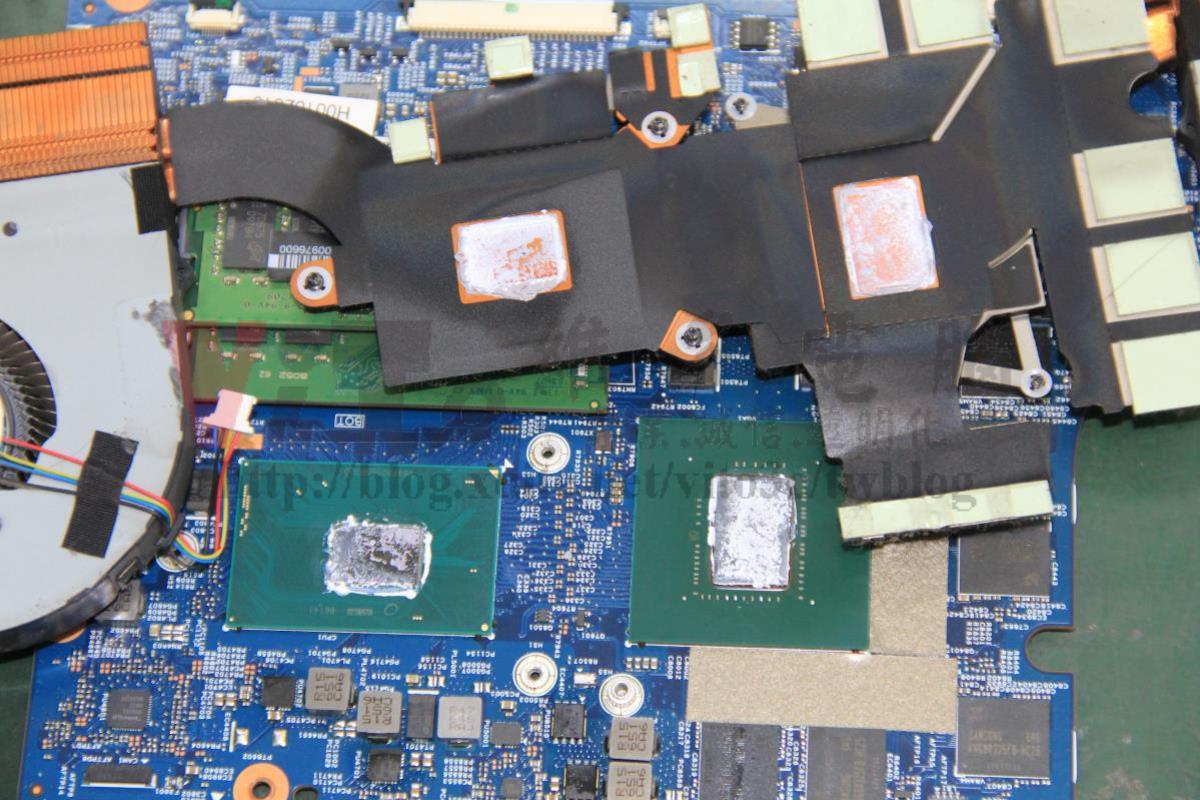

散熱器與CPU上的散熱膏被換過便宜的白色矽質散熱膏

便宜的散熱膏並非不能使用

而是在CPU與顯示卡高溫作用下很容易乾掉

且上家更換時 並無移除原廠乾掉的散熱膏

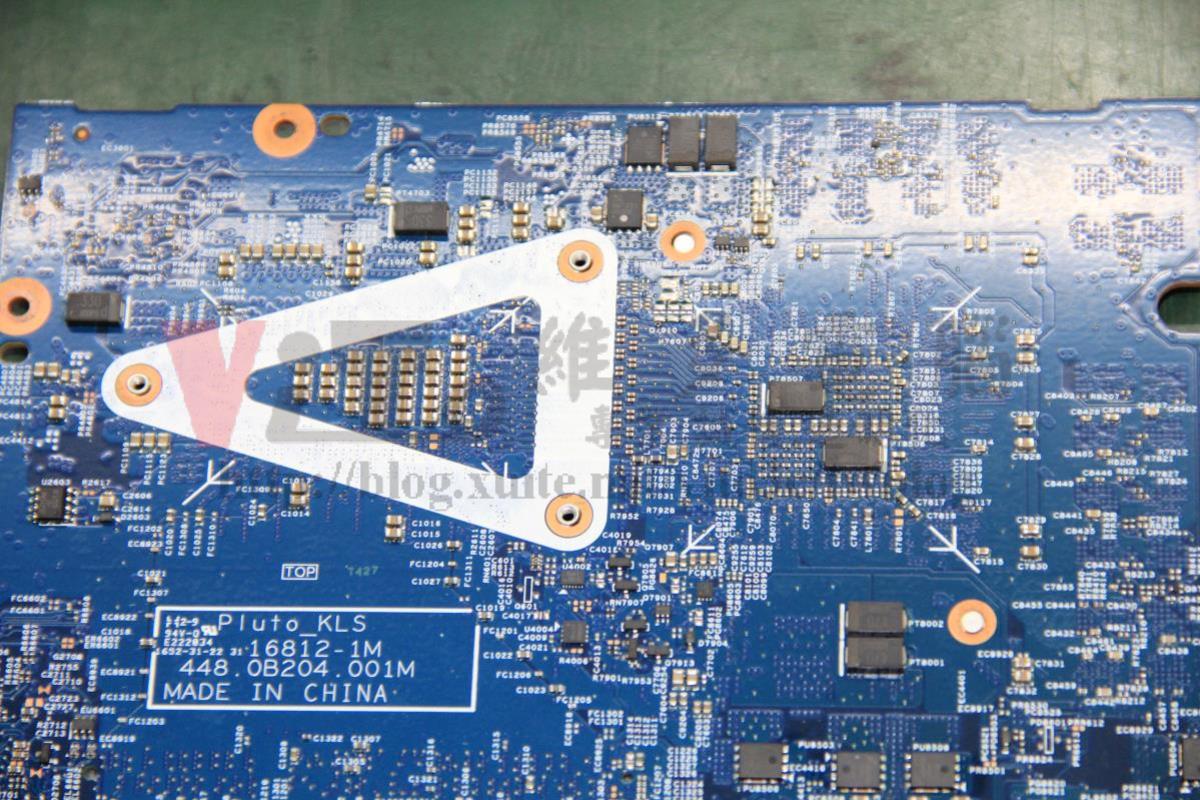

後續發現所有的散熱器固定鎖點

都是正面焊接的 缺點是長期高溫下錫裂

會導致散熱器的固定點脫落

而出現散熱器接觸壓力不足 產生過熱問題

維修流程中 會將這些焊點通通補焊過

避免未來發生過熱異常

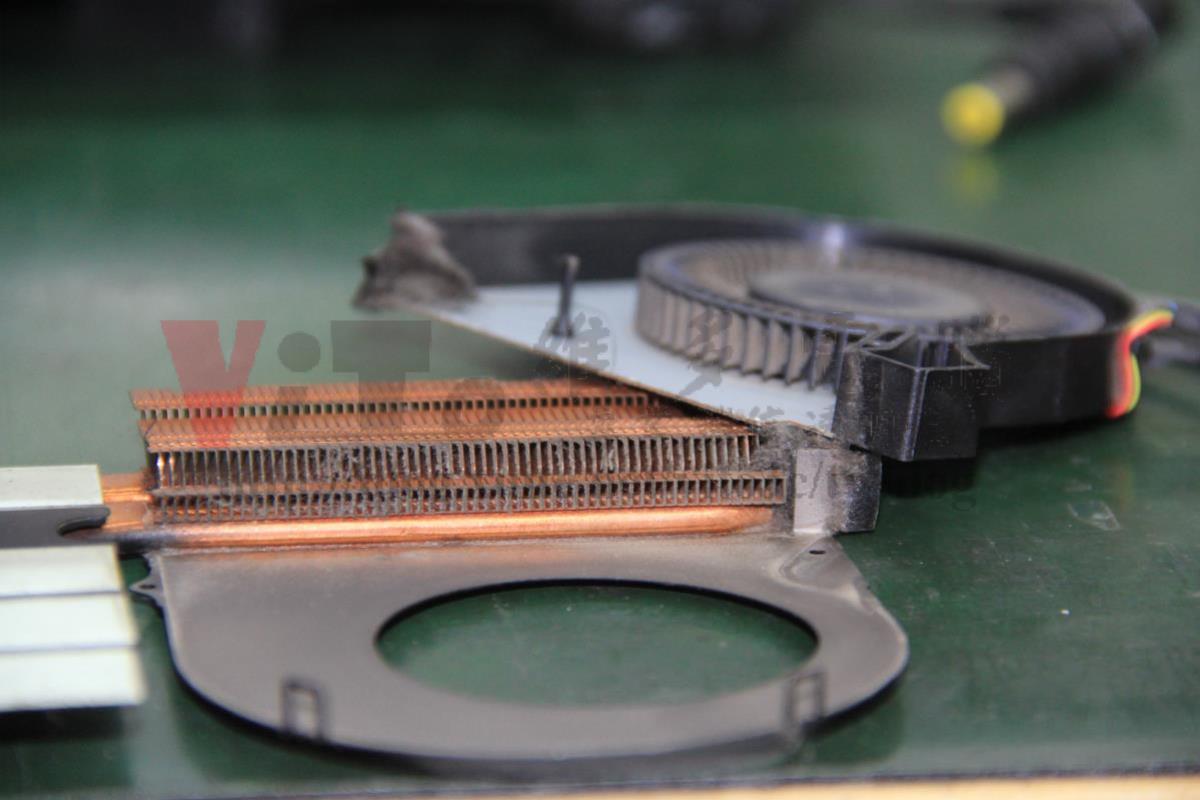

將風扇與散熱器連接觸拆下

檢查灰塵累積的情況

將灰塵刷除 以高壓空氣清潔鰭片縫隙

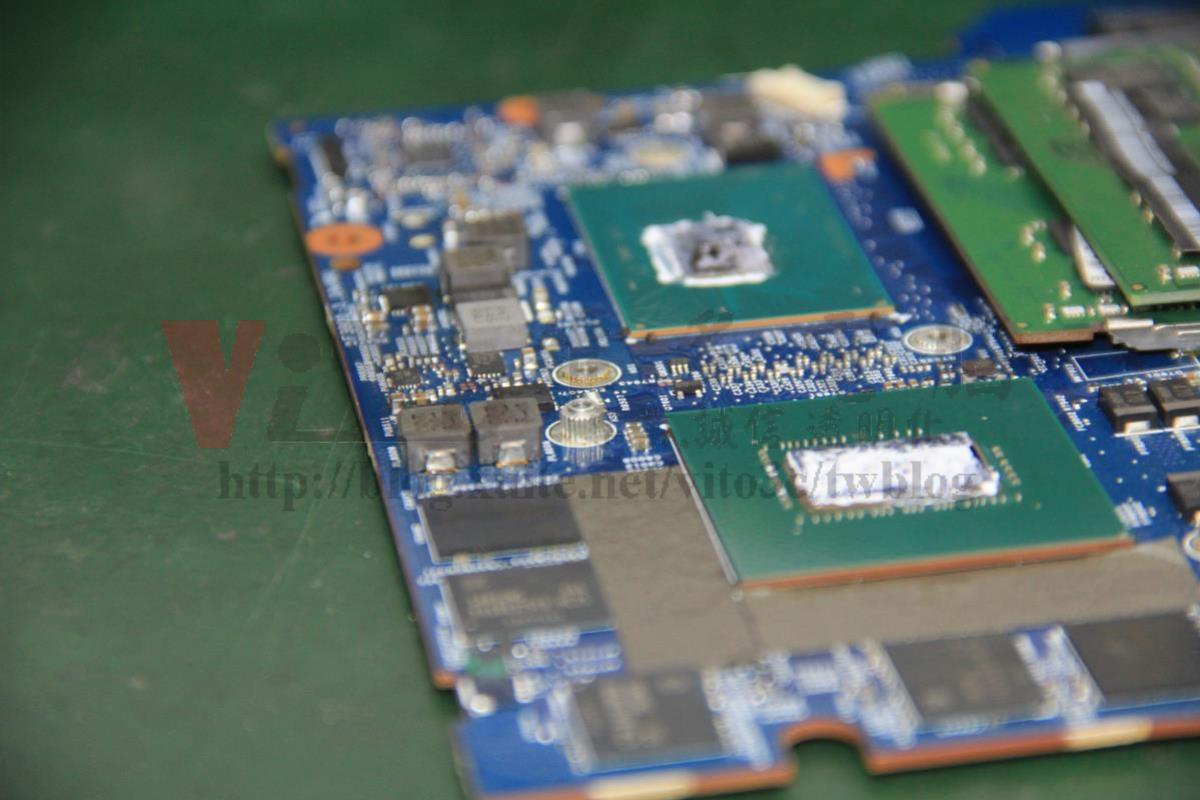

以無塵布去除散熱膏 避免鏡面刮傷及減少灰塵殘留

散熱器的接觸面 做氧化還原的動作 去除銅氧化的物質

可有效延長散熱膏的壽命

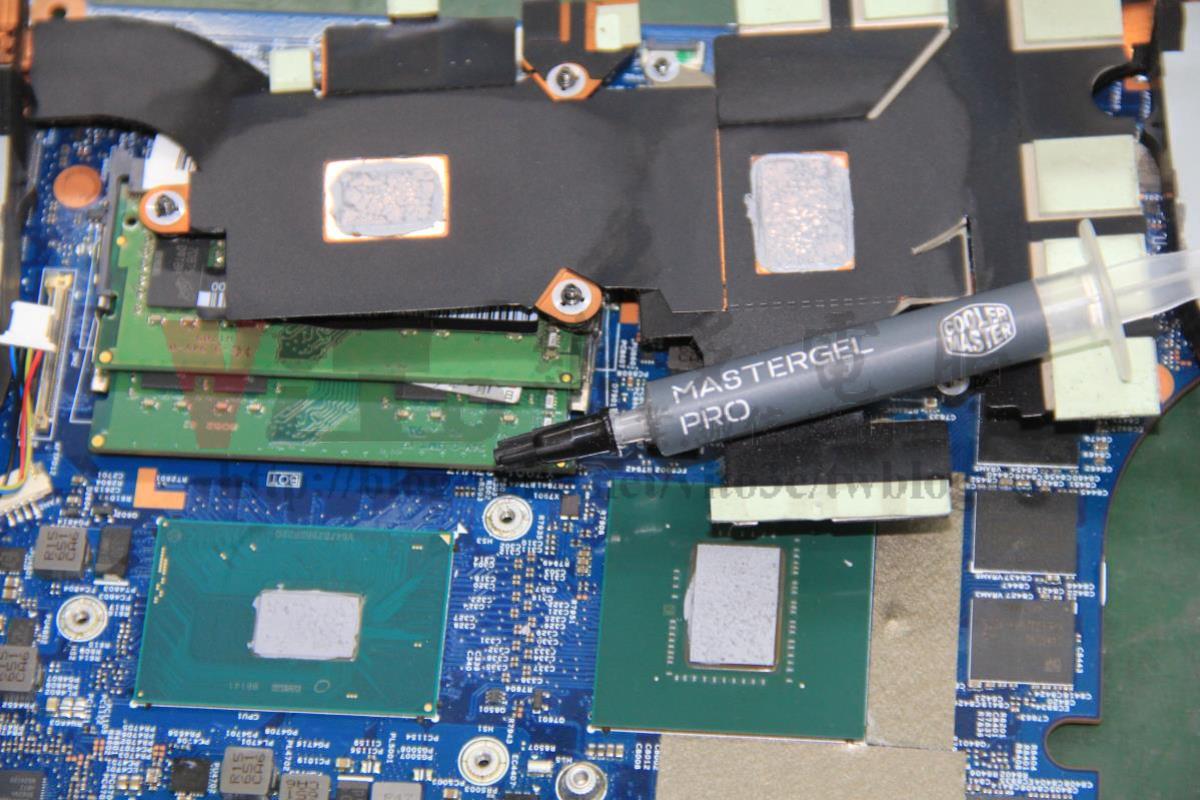

均勻塗抹散熱膏

採用酷碼COOLERMASTER MASTER PRO 長效型散熱膏

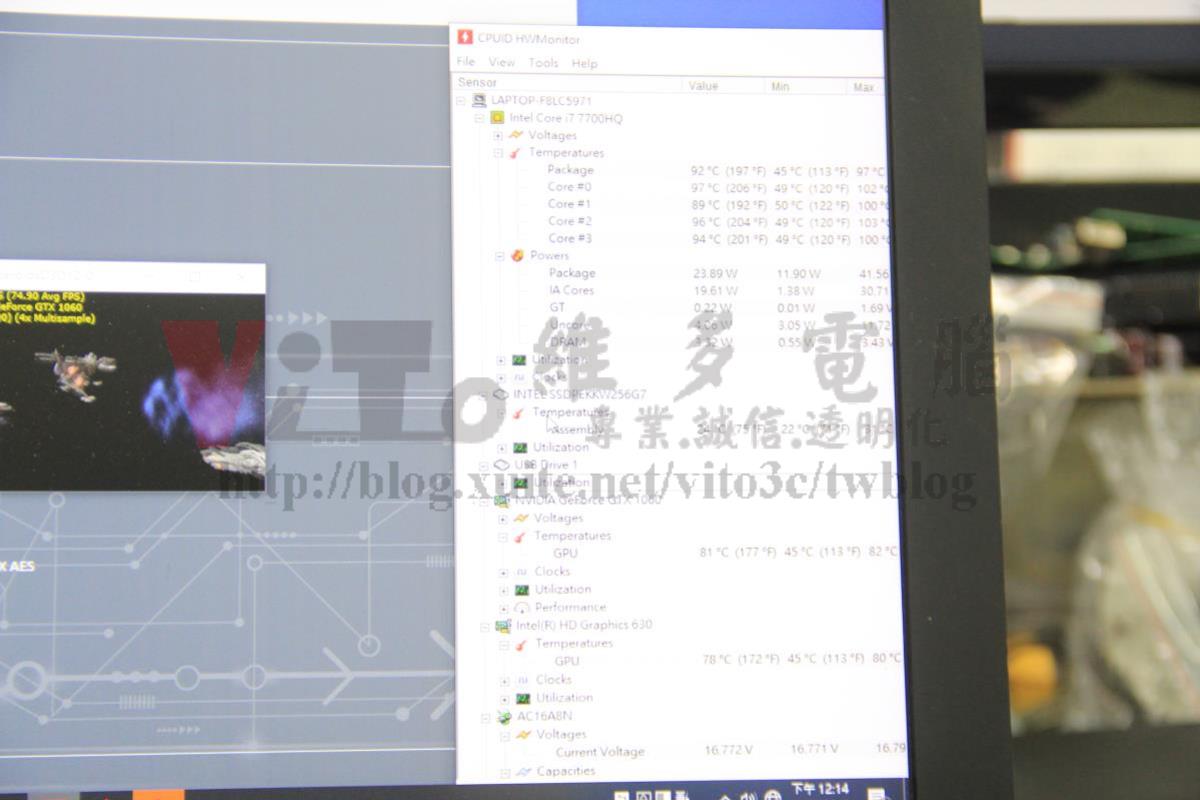

燒機測試高負載情況下是否正常

充放電運行狀況也正常

完修
