(筆電維修)宏碁 ACER 4937G 無法進入WINDOWS 突然斷電關機維修實例

品牌型號:宏碁 ACER ASPIRE 4937G

故障問題:作業系統突然斷電關機 無法進入WINDOWS 突然斷電關機 自動關機

維修流程:完全解決CPU供電通病的問題

散熱器完整清理→散熱膏及顯示卡導熱銅片改裝→全機外觀完整清潔

保固維修處:半年

客戶:三義 送修



同樣筆電故障問題 儀器測試詳細剖析↓

http://blog.xuite.net/vito3c/twblog/174086613



維修偷工減料篇↓

http://blog.xuite.net/vito3c/twblog/219672445



不當維修篇↓

http://blog.xuite.net/vito3c/twblog/216596207



零件品質不良篇↓

http://blog.xuite.net/vito3c/twblog/219701352



看一下主角

開機到作業系統LOGO畫面就自動關機了

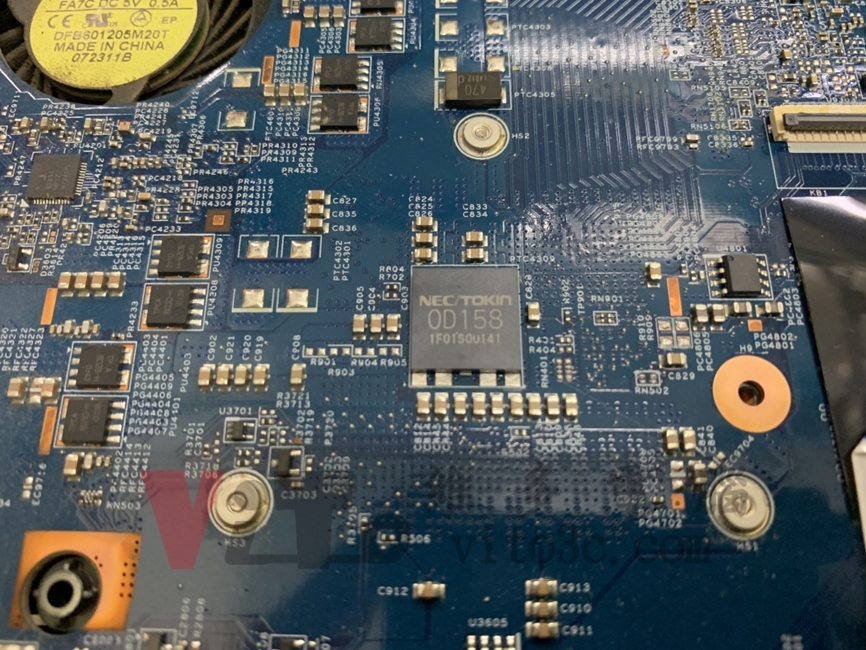

維修部分先解焊故障的NEC供電模組

更換LOW ESR日製高分子固態電容 330UF/2.5V

PC-CON電容採用POSCAP(SANYO)的LOW ESR產品

9M歐姆~阻抗最適合用在CPU高電流供電應用



焊接部分 乾淨且完整焊接

風扇及散熱器拆開做完整性的清潔

此機原廠顯示卡導熱部分是採用矽質導熱墊

且導熱墊因為長期使用已嚴重乾裂



所以顯示卡的部分採用訂製厚度的銅片

完全改良病解決原廠導熱墊的散熱不佳及消耗問題

開機測試

測試無誤

完修…



機器完修後可以參考 筆電散熱基礎清潔篇 (新舊筆電都適用喔!) ↓
