(維多解密)筆電散熱保養清潔教學~保固內外都適用(基礎篇)

前言:

散熱器是筆電為一的散熱途徑

而熱導管的設計僅能將最高溫度維持不要超標

當鰭片內部有大量灰塵阻塞，使用上的最高溫度必會繼續增加



一、認識散熱器鰭片

鰭片是冷風對流的出口

當灰塵阻塞嚴重時，冷風無法有效讓熱導管散熱

使用上除了待機溫度增加

高效能運用下(玩遊戲)的最高溫也會向上成長

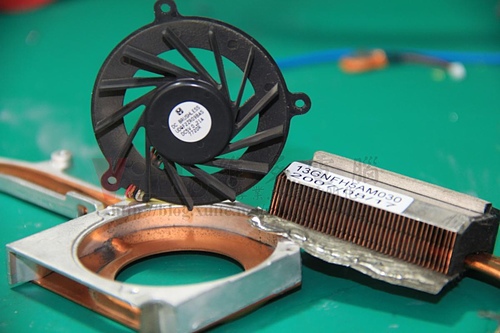

示範小模(ASUS G1S)

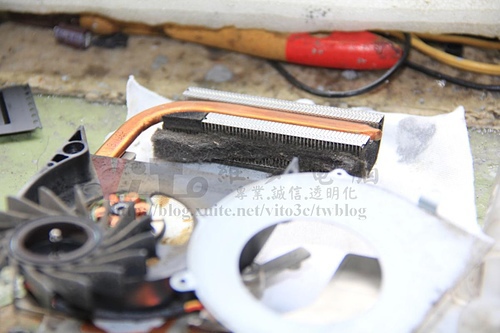

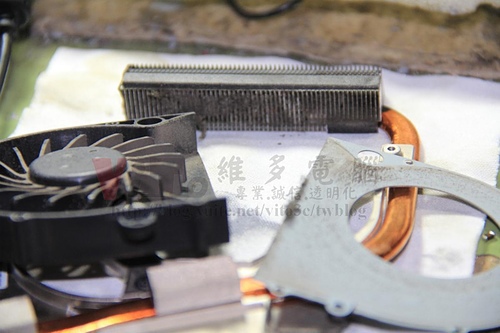

二、散熱器鰭片積灰塵阻塞意識圖

灰塵阻塞是要考量以下幾點

1.      筆電外殼架構(進風方式)

2.      筆電散熱器架構(鰭片的縫隙密度高或低)

3.      是否有使用筆電散熱墊(底部有風扇的)



再依照使用者的環境是否易有灰塵或粉塵

簡單的小評估一下時間與灰塵的平均比例

以每天使用4小時為例

一個月的灰塵量

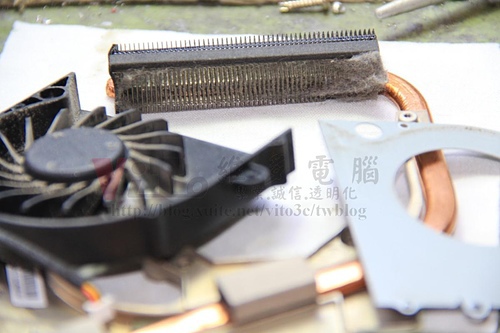

三個月的灰塵量

一年的灰塵量

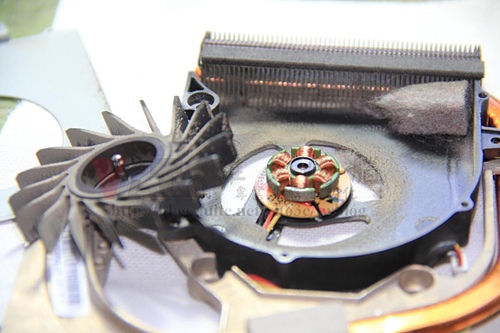

兩年的灰塵量

當灰塵阻塞越多，就沒辦法做基礎保養

但若是做進階清理，部分筆電又需要全機拆解

不小心拆壞了，未正確安裝導熱墊

更容易造成筆電的元件損壞



SO…只要您的筆電定期半年~一年內有做基礎清理

灰塵阻塞量少、散熱效能好、高溫零件的周邊供電不會異常

且不需做拆機的進階保養(僅需三年上散熱膏一次及風扇軸心保養)



以下也適用於來小弟這裡的完修後的筆電(因為已做好進階保養了)



三、筆電基礎保養教學(適用於定期半年~一年清理)

當您的筆電在剛購入時風扇就開始運轉

也開始吸入灰塵阻擋出風口

當灰塵阻塞少量時，先準備以下工具

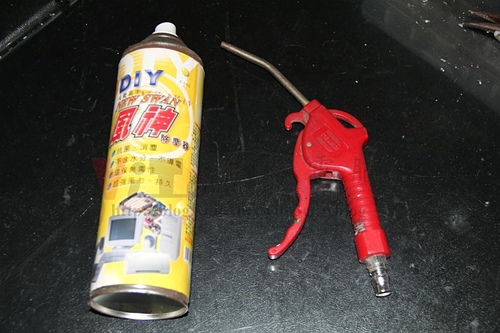

1.      風槍或空氣罐

各位可能會問~我沒空壓機幹嘛準備風槍?(蝦餃?)

有風槍可以找鄰近住家的加油站或機車行(順便教老板?)

(亦指:加油或保養機車時可以順便帶筆電出門清理)



※如果您的筆電(如示範圖)是可以拆開背蓋

打開來做清潔則效果更佳



2.      如何清潔?

我們要先知道~灰塵是堆積在內部

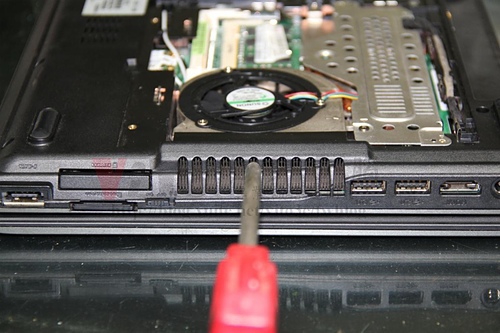

所以我們拿風槍(空氣罐)由出風口往內噴

請輕輕噴~灰塵不會因為用力噴而完全消失

(太大力可能會造成扇葉斷裂或轉速過高導致IC異常)

您噴的時候注意看出風口會有粉塵吹出

那表示鰭片已達85%的乾淨程度

能把背蓋打開清潔效過果更佳



當然…若灰塵已堆積到滿的基礎清潔絕對沒用

(能開背蓋或底部進風的機種沒差)



各位可能會想說，X…這樣灰塵部就跑進去內部了

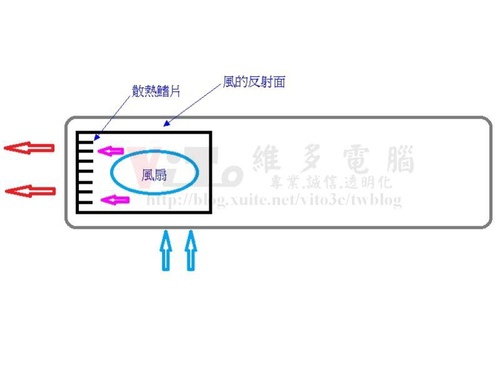

請看以下架構圖

(拍謝~我只會小畫家，應當還不至於醜到要去收驚)



其實無論任何進風設計的機種

在沒拆開筆電的情況下都是密閉的

對流設計也是唯一進風、出風

所以當您往內噴灰塵會變成粉塵排出

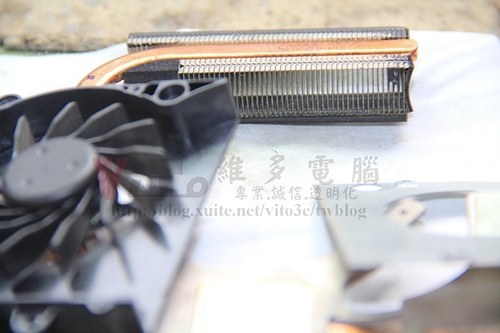

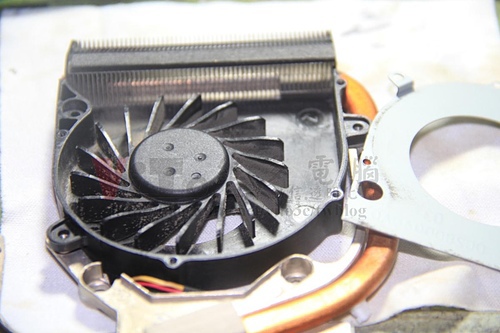

僅有少量粉塵會殘留內部(基礎清潔後大概是像下圖)





所以…以上基礎保養教學有沒有淺學易懂XD



※BTW~有一個品牌的筆電會建議客人不要自行保養

那就是蘋果MBP機種

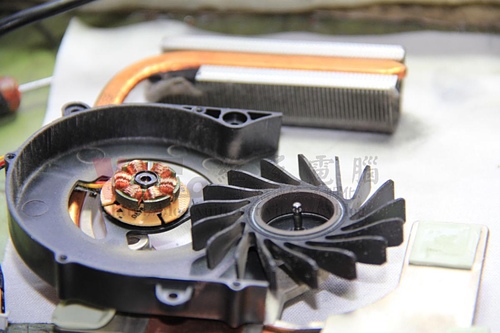

說實在的…我遇過客人保養時把善也整個吹斷的…

現場換風扇的，所以我沒有拍照紀錄



SO…蘋果我會建議還是花點小錢請人保養來得好



另外公告一下保內回原廠保養費用



品 牌 列 表	基礎散熱器保養	處 理 時 效	電洽詢問 各維修據點	電 話
蘋果 APPLE	視經銷商定價	機型不同，處理時效不同	請自洽原購買地	N/A
宏碁 ACER	保內 免費	約1~2工作天(可能是完整清理)	台中直營維修中心 (文心路)	04-2250335504-22503355
華碩 ASUS	保內 免費	基礎保養約10分鐘	台中華碩皇家 (英才館) 搬家囉!	04-2310868804-23108688
戴爾 DELL	保內 收費	300~400元(完整清理)	台中授權維修中心 (民權路)	04-2301799604-23017996
富士通 FUJISU	保內 免費	基礎保養約10~20分鐘	台中授權維修中心 (河南路四段)	04-2380500004-23805000
技嘉 GIGABYTE	保內 免費	1~2小時(可能是完整清理)	台中直營維修中心 (英才路)	04-2301551104-23015511
惠普HP(COMPAQ)	保內 免費	bv90分鐘(可能是完整清理)	台中授權維修中心 (公益路)	04-2302112204-23021122
聯強 LEMEL	保內 免費	現場取件(視現場處理情況)	台中直營維修中心 (美村路)	04-2358232304-23582323
聯想 LENOVO	保內 免費	現場取件(視現場處理情況)	台中直營維修中心(NOVA)	04-2329267704-23292677
微星 MSI	保內 免費	現場取件	台中直營維修中心 (英才路)	04-2329355804-23293558
三星 SANSUNG	保內 免費	現場取件(視現場處理情況)	台中維修中心 (美村路)	0800-3299990800-329999
新力 SONY VAIO	保內 免費	現場取件(視現場處理情況)	台中直營維修中心(公益路)	04-2302589204-23025892
東芝 TOSHIBA	保內 免費	現場取件(視現場處理情況)	台中直營維修中心 (英才路)	04-2302112704-23021127



以上為小弟於2013年4月17號~親自電洽各家詢問

各品牌有連結可直接查詢自家附近的原廠維修據點喔!

是否有因服務區域不同而有變更則視原廠而定



送件事先電洽原廠問一下為佳
