(筆電維修)華碩 ASUS K50AB 開機後可過電沒畫面顯示~~風扇一直高速運轉~有時可開機~不定時當機~北橋故障維修實例

客戶:

品牌型號:華碩 ASUS K50AB

故障原因: 開機後可過電沒畫面顯示~~風扇一直高速運轉~有時可開機~不定時當機~北橋故障

維修方向:主要故障問題為北橋216-0674026晶片~顯卡重植為輔助維修~可降低機器維修後續的顯卡故障問題

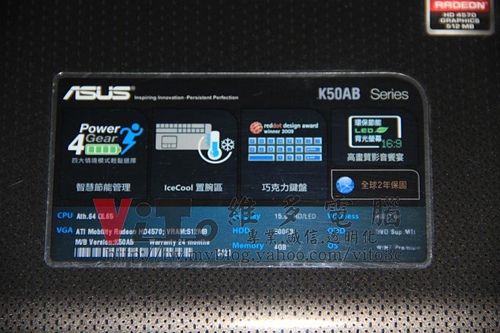

看一下主角

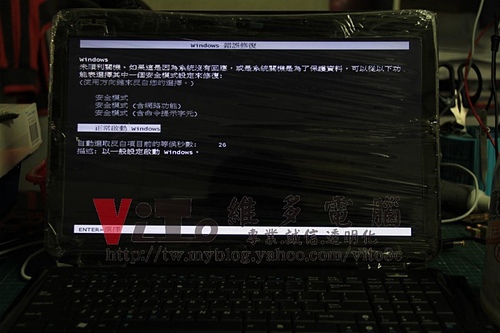

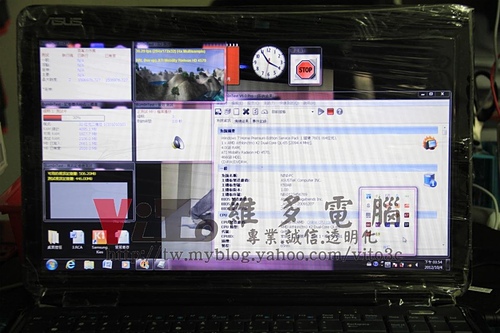

開機的樣子



開機後有時能開~有時開不起來風扇會狂轉



客人告知此機是已經回原廠更換良品主機板

換完主機板不到4個月又發生問題~但原廠保固為90天

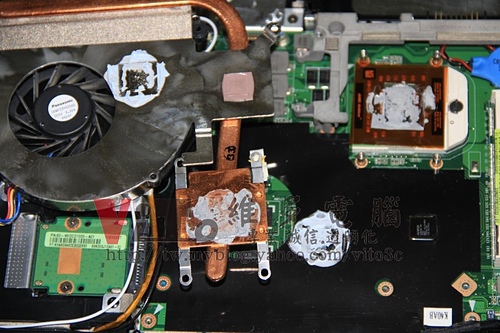

下圖則是說明原廠使用的顯卡及北橋的散熱方式不良

縮短了機器的壽命(成本計算??)

SO…可以看一下文末我們針對散熱處理是用蝦米材質導熱

差異在那…

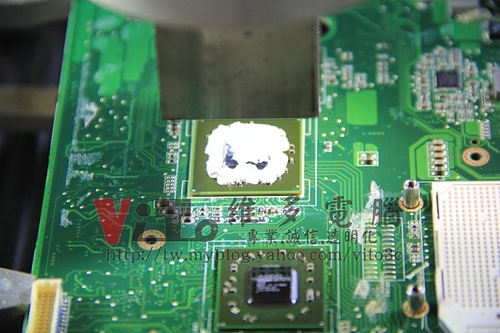

先解焊主教故障的北橋晶片

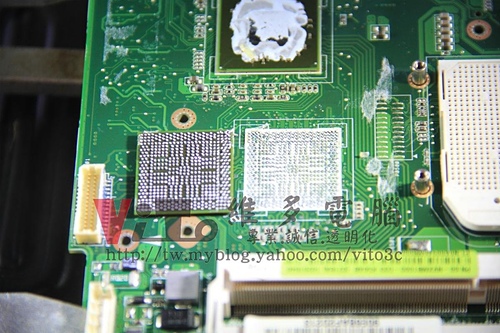

解焊後的樣子

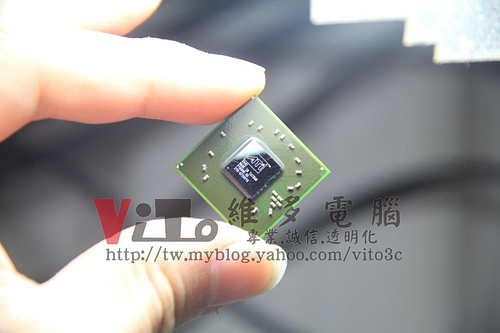

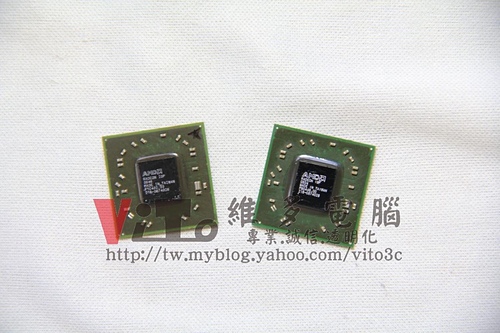

待更換的晶片為全新的北橋晶片216-0674026

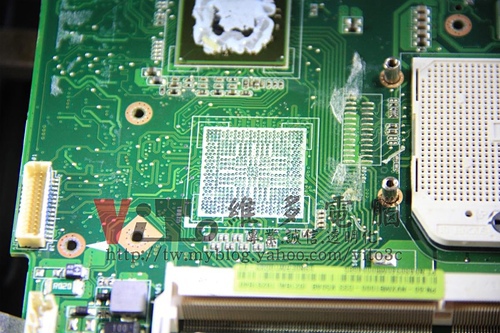

焊點除錫

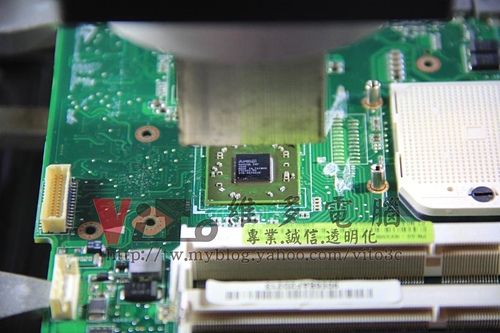

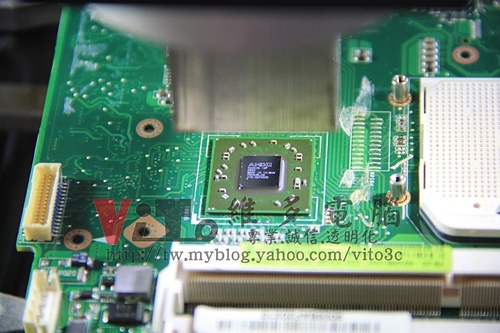

回焊晶片







顯卡的部分並非主要故障~本體也沒有故障

但因晶片表面顏色深

而原廠更換的良品主機板會…

讓您沒辦法想像上一位使用者~保存情況及整修此板的問題為何

SO…我們以重植的方式來延緩顯卡的壽命



再來解焊顯示卡晶片

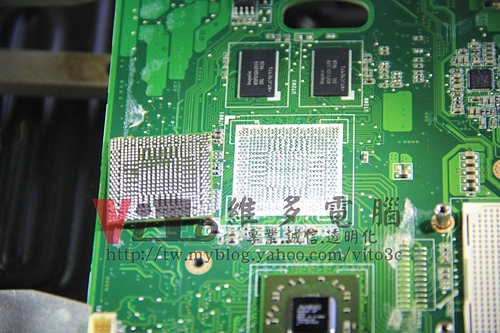

解焊後的樣子

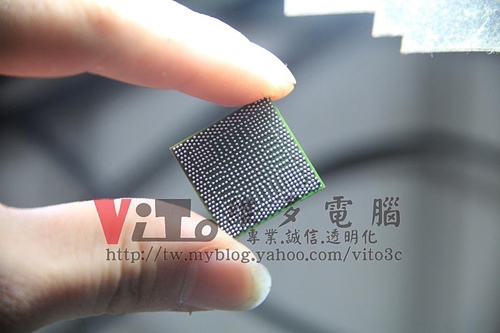

植球完的晶片

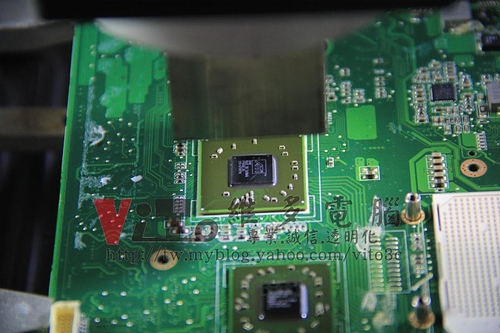

回焊顯卡晶片

風扇及散熱器清潔後

散熱膏重上~採用COOLERMASTER PTK-L01

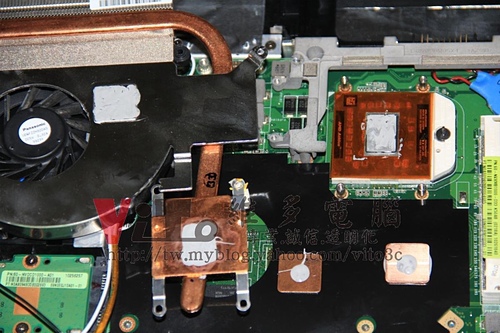

維修每台的顯卡及北橋皆會安裝銅片加壓~增加導熱

這就是我們散熱處理上與原廠的不同

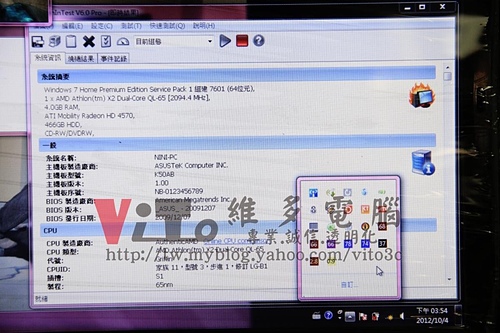

開機測試~並監控改裝銅片後的溫度有無異常





測試無誤~完修

當然~此機維修多為北橋或CPU故障

顯卡屬特殊案例~評估後輔助維修~增加導熱功能

只要機器沒其他故障問題

通常兩大主件不會在一年內發生故障
