(筆電維修)宏碁 ACER ASPIRE 4736ZG 不定時關機~開機畫面全黑~開機沒影像~無法開機~CPU核心供電異常維修實例

歡迎分享文章

(筆電維修)宏碁 ACER ASPIRE 4736ZG 不定時關機~開機畫面全黑~開機沒影像~無法開機~CPU核心供電異常維修實例

客戶:



品牌型號:宏碁 ACER ASPIRE 4736ZG



故障原因:不定時關機~開機畫面全黑~開機沒影像~無法開機~CPU核心供電異常



維修方向:維修更換CPU核心供電元件



CPU核心供電故障~示波器驗證詳解篇(ACER 4736ZG)

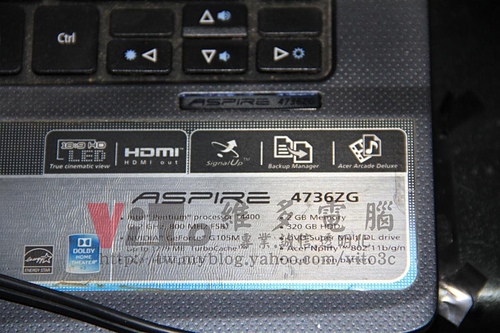

看一下主角



開機的樣子

 (筆電維修)宏碁 ACER ASPIRE 4736ZG 不定時關機~開機畫面全黑~開機沒影像~無法開機~CPU核心供電異常維修實例

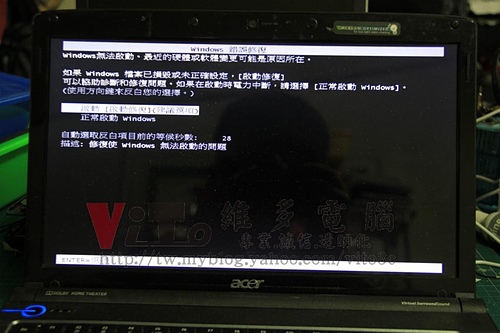

不定時斷電關機~無法進作業系統~但非顯示卡故障

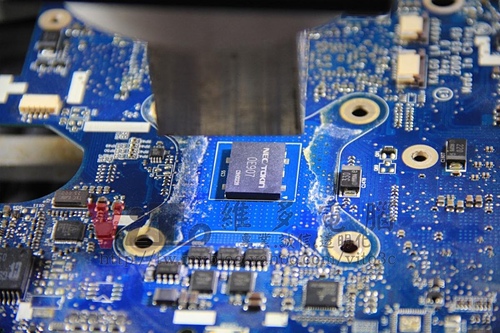

解焊故障的NEC電容~位於CPU座正後方

 (筆電維修)宏碁 ACER ASPIRE 4736ZG 不定時關機~開機畫面全黑~開機沒影像~無法開機~CPU核心供電異常維修實例

更換ESR日製鉭質電容~富士通330UF/2.5V

 (筆電維修)宏碁 ACER ASPIRE 4736ZG 不定時關機~開機畫面全黑~開機沒影像~無法開機~CPU核心供電異常維修實例

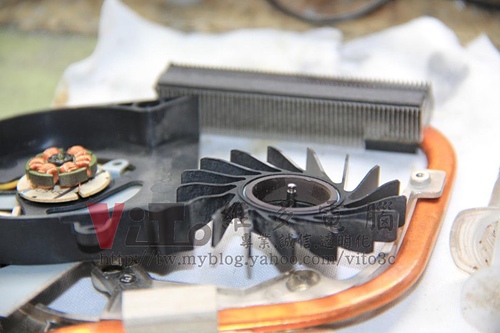

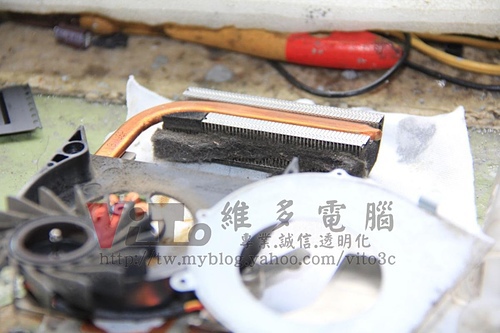

風扇及散熱器清潔

 (筆電維修)宏碁 ACER ASPIRE 4736ZG 不定時關機~開機畫面全黑~開機沒影像~無法開機~CPU核心供電異常維修實例

 (筆電維修)宏碁 ACER ASPIRE 4736ZG 不定時關機~開機畫面全黑~開機沒影像~無法開機~CPU核心供電異常維修實例

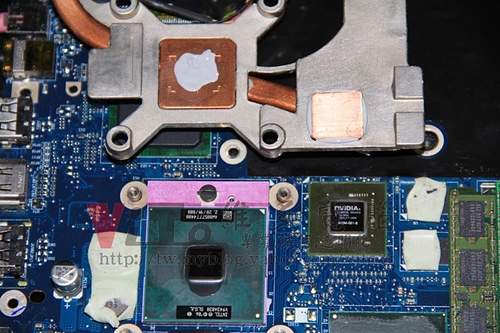

散熱膏重上~採用COOLERMASTER PTK-L01~顯卡改裝導熱銅片

 (筆電維修)宏碁 ACER ASPIRE 4736ZG 不定時關機~開機畫面全黑~開機沒影像~無法開機~CPU核心供電異常維修實例

顯卡本身為新製程的白色封裝晶片~3~4年內非常少有故障問題

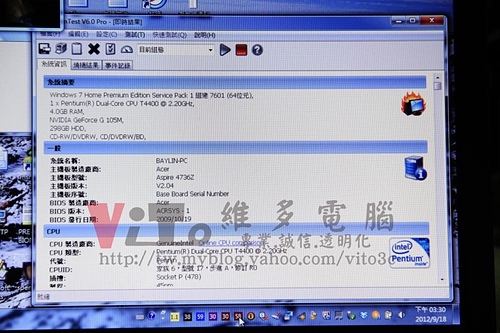

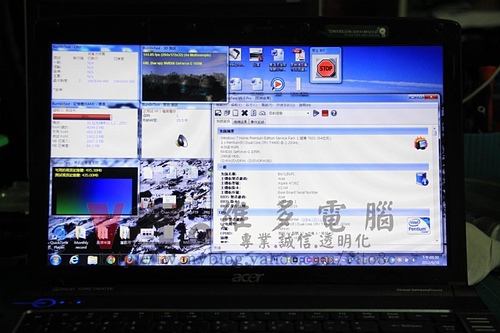

開機測試~並監控改裝銅片後的溫度有無異常

 (筆電維修)宏碁 ACER ASPIRE 4736ZG 不定時關機~開機畫面全黑~開機沒影像~無法開機~CPU核心供電異常維修實例

 (筆電維修)宏碁 ACER ASPIRE 4736ZG 不定時關機~開機畫面全黑~開機沒影像~無法開機~CPU核心供電異常維修實例

測試無誤~完修
