(筆電維修)華碩 ASUS F8SV 畫面分割位移~多個畫面顯示異常~顯示卡故障維修實例

歡迎分享文章

 (筆電維修)華碩 ASUS F8SV 畫面分割位移~多個畫面顯示異常~顯示卡故障維修實例

客戶:彰化自送件



品牌型號:華碩 ASUS F8SV



故障原因: 畫面分割位移~多個畫面顯示異常~顯示卡故障維修





維修方向:更換GEFORCE 8400MGT 升級G84-602-A2改良型顯示卡晶片

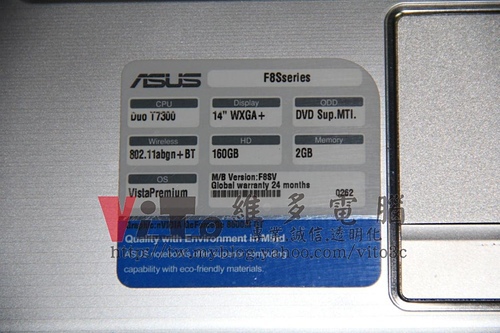

看一下主角



開機的樣子

 (筆電維修)華碩 ASUS F8SV 畫面分割位移~多個畫面顯示異常~顯示卡故障維修實例

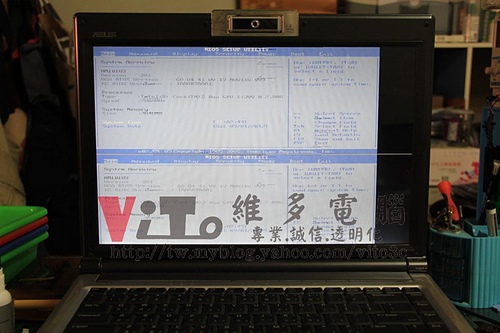

開機後畫面上下分離~顯示異常

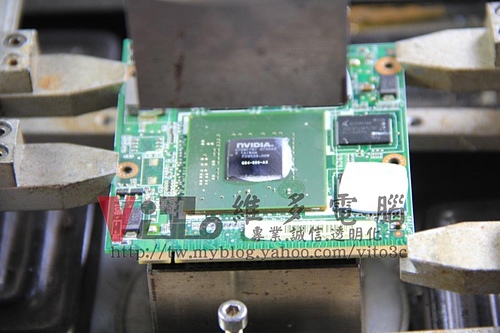

解焊晶片

 (筆電維修)華碩 ASUS F8SV 畫面分割位移~多個畫面顯示異常~顯示卡故障維修實例

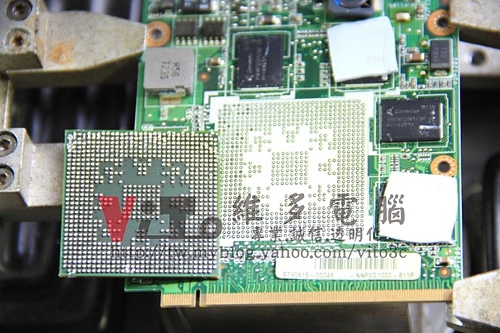

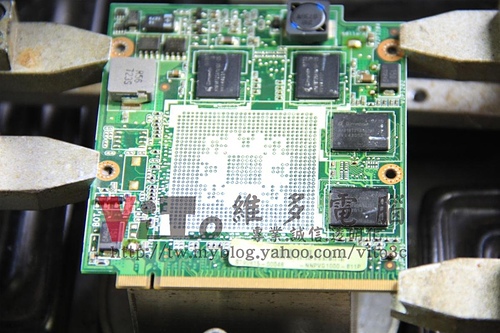

解焊後的樣子

 (筆電維修)華碩 ASUS F8SV 畫面分割位移~多個畫面顯示異常~顯示卡故障維修實例

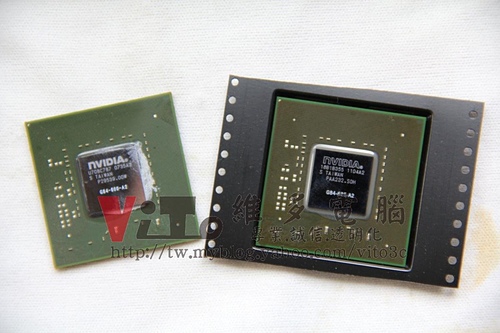

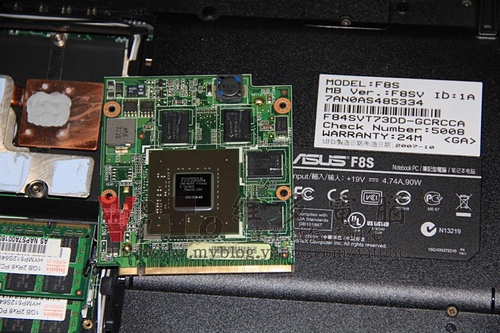

待更換的晶片為2011年週期的G84-602-A2~白色封裝改良顯示卡

 (筆電維修)華碩 ASUS F8SV 畫面分割位移~多個畫面顯示異常~顯示卡故障維修實例

焊點除錫

 (筆電維修)華碩 ASUS F8SV 畫面分割位移~多個畫面顯示異常~顯示卡故障維修實例

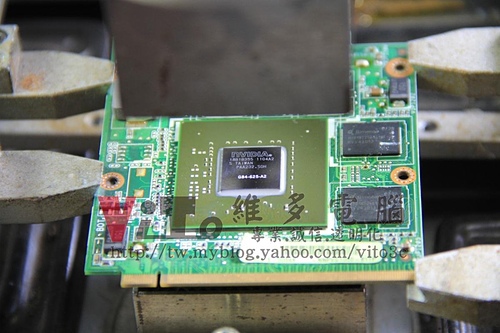

回焊晶片

 (筆電維修)華碩 ASUS F8SV 畫面分割位移~多個畫面顯示異常~顯示卡故障維修實例

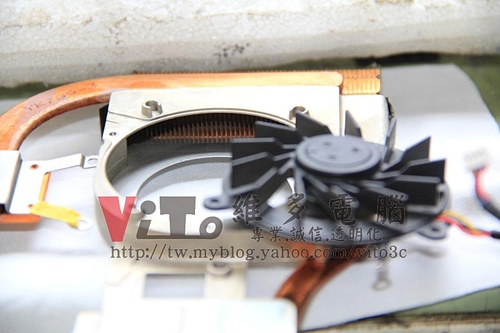

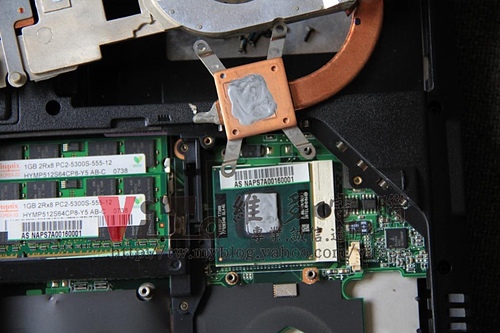

風扇及散熱器清潔

 (筆電維修)華碩 ASUS F8SV 畫面分割位移~多個畫面顯示異常~顯示卡故障維修實例

散熱膏重上~採用COOLERMASTER PTK-L01

顯示卡墊上銅片加壓~增加導熱係數

 (筆電維修)華碩 ASUS F8SV 畫面分割位移~多個畫面顯示異常~顯示卡故障維修實例

 (筆電維修)華碩 ASUS F8SV 畫面分割位移~多個畫面顯示異常~顯示卡故障維修實例

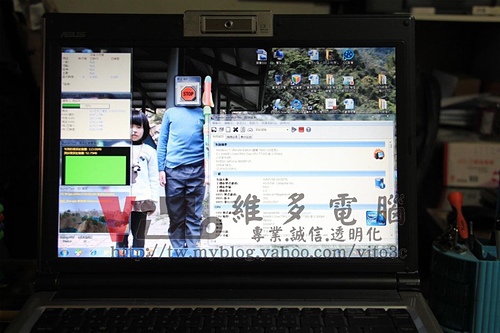

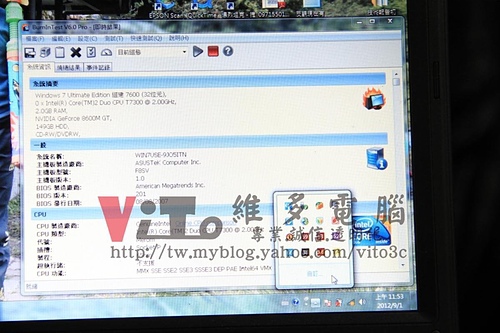

開機測試~並監控改裝銅片後的溫度有無異常

 (筆電維修)華碩 ASUS F8SV 畫面分割位移~多個畫面顯示異常~顯示卡故障維修實例

 (筆電維修)華碩 ASUS F8SV 畫面分割位移~多個畫面顯示異常~顯示卡故障維修實例

測試無誤~完修
