(筆電維修)華碩 ASUS K40AB 無法開機~開機沒畫面~開機黑屏~不定時當機維修實例



客戶:蘆竹 寄修





品牌型號:華碩 ASUS K40AB





故障原因:無法開機~開機沒畫面~開機黑屏~不定時當機





維修方向:更換北橋215-0674034~顯卡重植

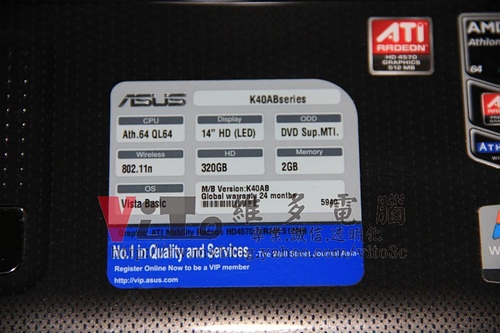

看一下主角

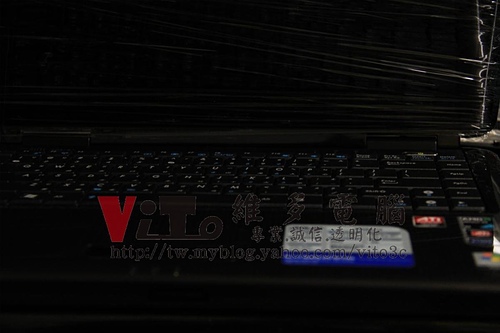

開機後的樣子

有過電沒畫面~風扇狂轉~無法開機

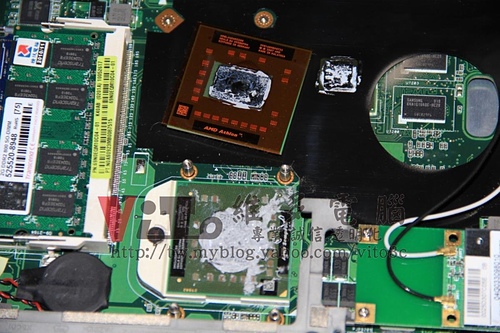

相同的~遇到AMD的機子要交叉測試CPU好壞





再次開機也是相同問題

所以排除CPU故障的問題~再來要驗證北橋好壞





而此板的CPU~北橋~GPU~三個位置相近



且共用同一熱導管導熱~若只單做北橋

顯卡必短時間內二修



小弟一定會先問問客人的考量

只做北橋~那顯卡不保固

兩樣一起做~那就兩樣一起保

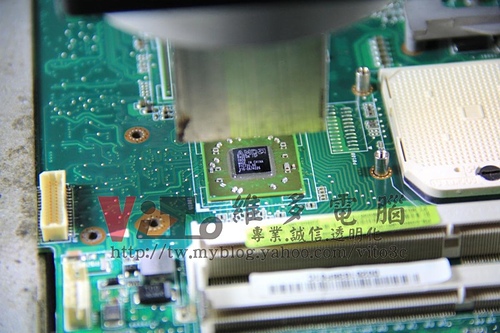

先解焊北橋晶片

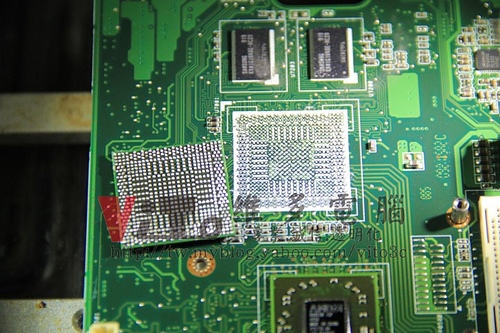

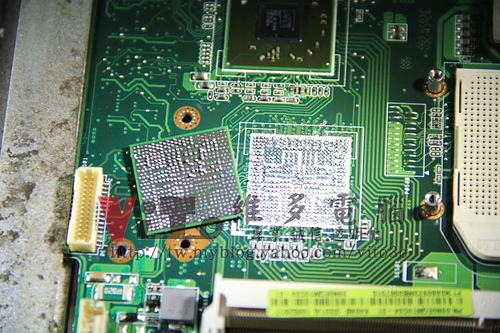

解焊後的樣子

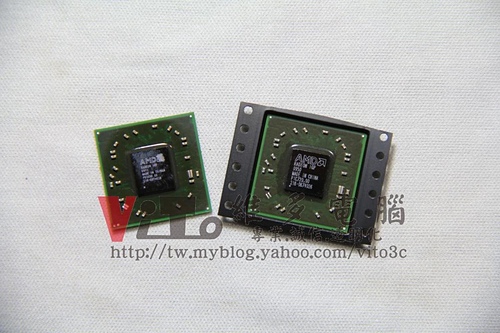

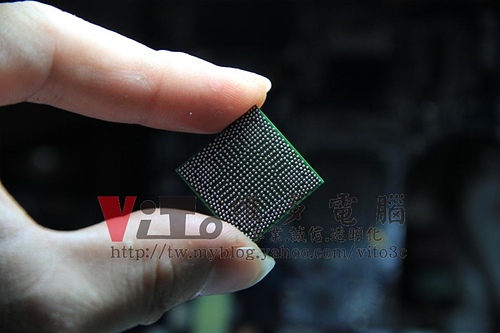

待更換的晶片為~北橋215-0674034

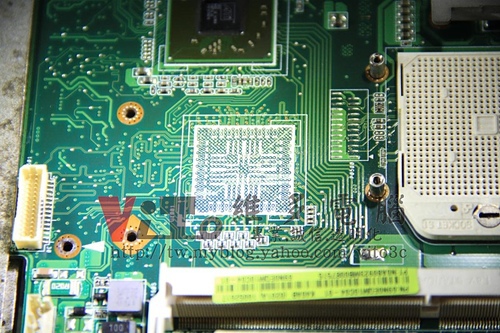

焊點除錫

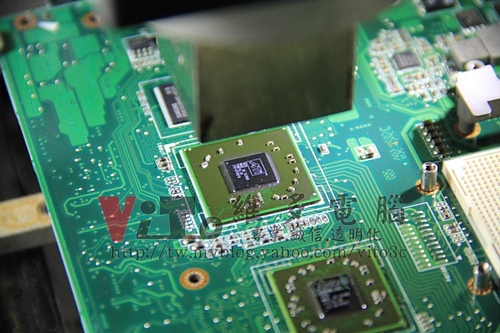

迴焊晶片

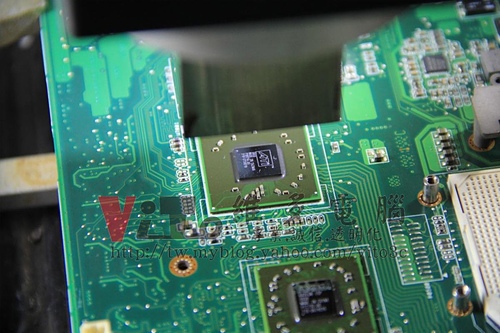

焊好了以後~再來就是解焊顯卡了

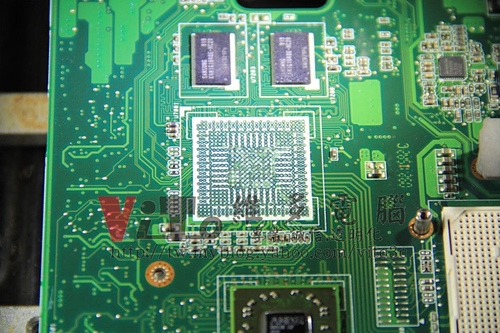

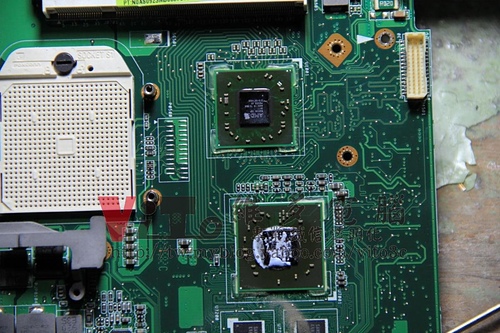

解焊後的樣子

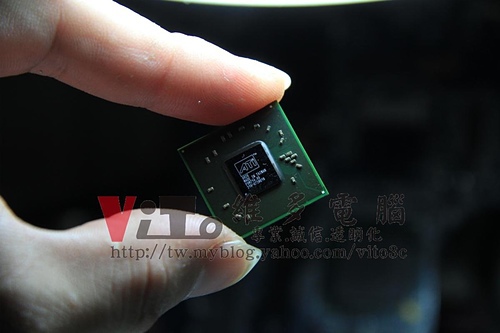

ATI顯卡並非瑕疵晶片~與NVIDIA晶片不同

所以ATI的顯示卡晶片重植不會產生二修問題

但若晶片阻抗過低~變色嚴重~有內傷問題則不建議重植



相對的若NVIDIA的瑕疵顯示卡重植的方式維修(7200~9500M)

那就會在90~180天內再次故障

升級溫控晶片才能解決問題







焊點除錫

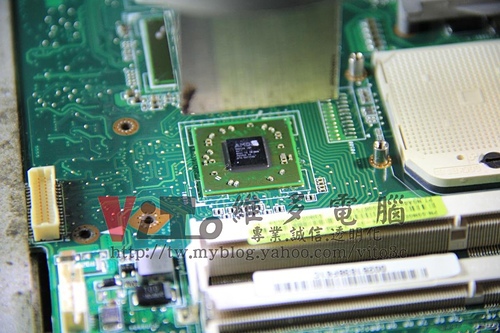

回焊晶片

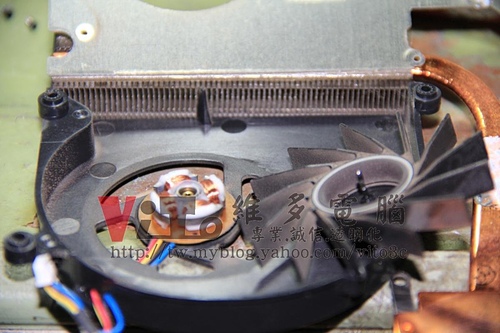

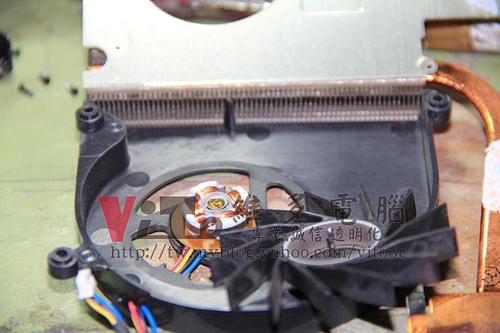

風扇清理

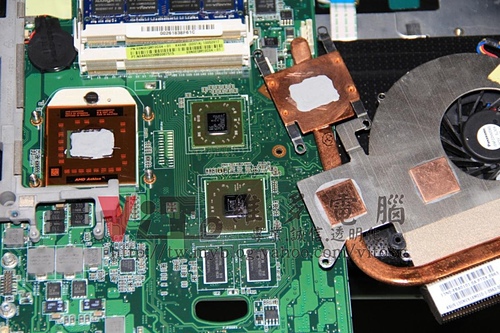

重上散熱膏~顯卡與北橋墊上紫銅片加壓~增加導熱係數

散熱膏採用COOLERMASTER PTK-L01

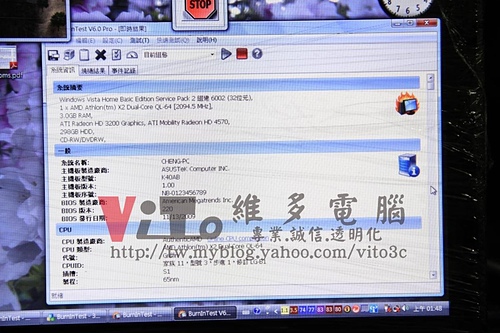

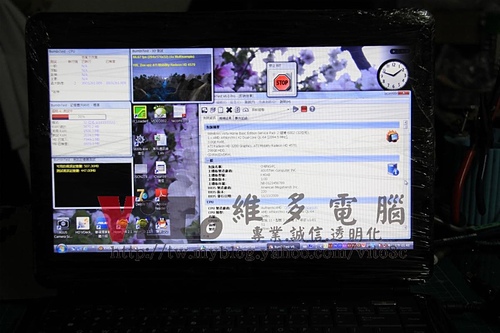

燒機測試



測試無誤~完修
