(筆電維修)華碩 ASUS W7S 開機白畫面~畫面漸變咖啡色~有線條產生~顯示卡故障通病維修實例

歡迎分享文章

 (筆電維修)華碩 ASUS W7S 開機白畫面~畫面漸變咖啡色~有線條產生~顯示卡故障通病維修實例

客戶:自送件



品牌型號:華碩 ASUS W7S



故障原因: 開機白畫面~畫面漸變咖啡色~有線條產生~顯示卡故障通病



維修方向:更換GEFORCE 8400M G升級2012年G86-631-A2改良晶片

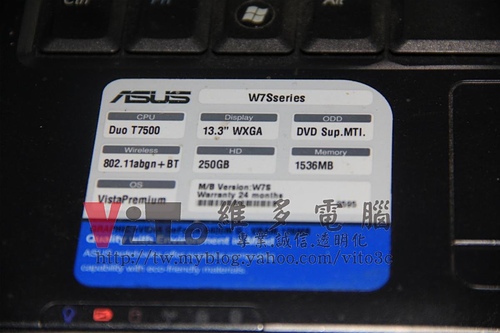

看一下主角



開機的樣子

 (筆電維修)華碩 ASUS W7S 開機白畫面~畫面漸變咖啡色~有線條產生~顯示卡故障通病維修實例

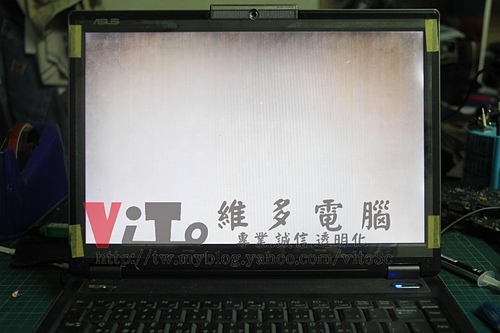

開機後畫面全白~約30秒件件出現咖啡色底色及線條

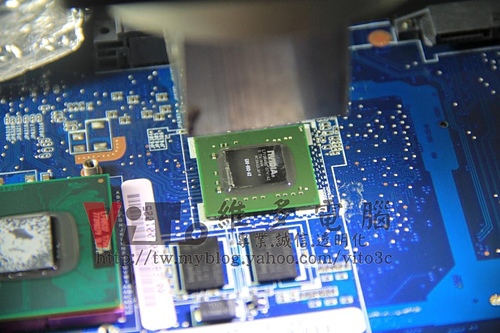

解焊晶片

 (筆電維修)華碩 ASUS W7S 開機白畫面~畫面漸變咖啡色~有線條產生~顯示卡故障通病維修實例

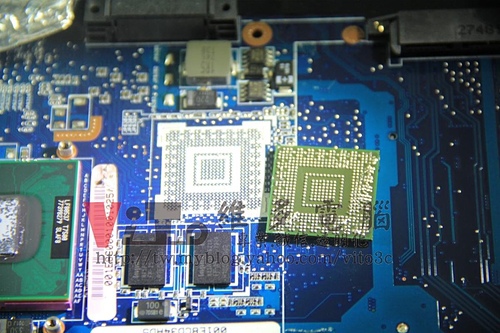

解焊後的樣子

 (筆電維修)華碩 ASUS W7S 開機白畫面~畫面漸變咖啡色~有線條產生~顯示卡故障通病維修實例

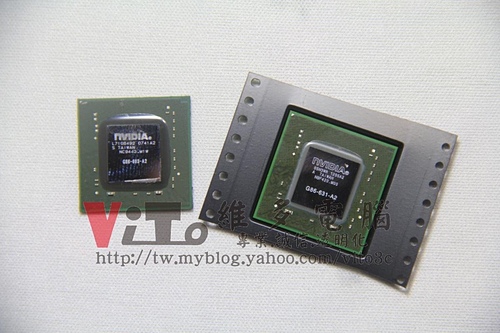

待更換的晶片為2012年G86-631-A2~改良型白色封裝GPU

 (筆電維修)華碩 ASUS W7S 開機白畫面~畫面漸變咖啡色~有線條產生~顯示卡故障通病維修實例

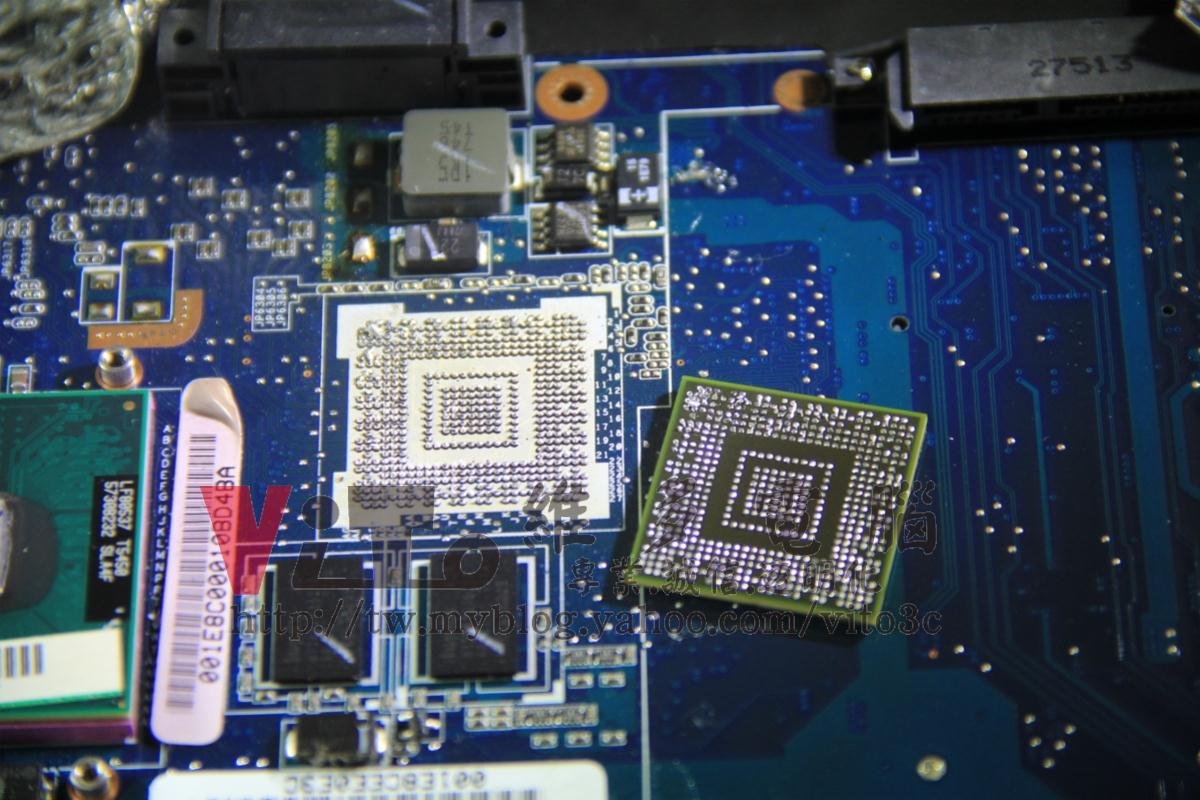

焊點除錫後

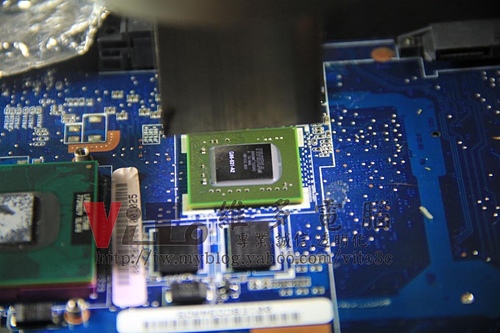

回焊晶片

 (筆電維修)華碩 ASUS W7S 開機白畫面~畫面漸變咖啡色~有線條產生~顯示卡故障通病維修實例

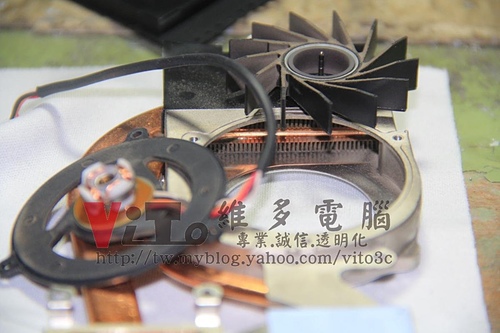

風扇及散熱器清潔

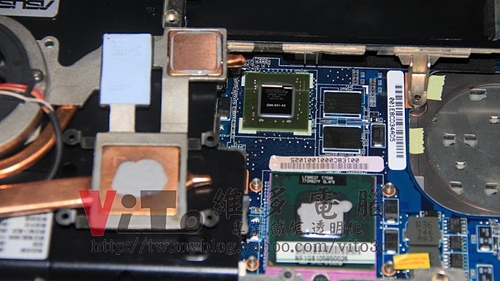

散熱膏重上~採用COOLERMASTER PTK-L01

 (筆電維修)華碩 ASUS W7S 開機白畫面~畫面漸變咖啡色~有線條產生~顯示卡故障通病維修實例

 (筆電維修)華碩 ASUS W7S 開機白畫面~畫面漸變咖啡色~有線條產生~顯示卡故障通病維修實例

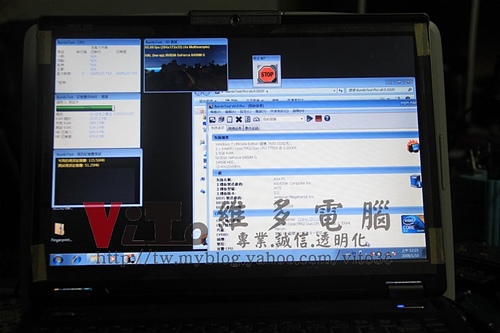

開機測試~並監控改裝銅片後的溫度有無異常

 (筆電維修)華碩 ASUS W7S 開機白畫面~畫面漸變咖啡色~有線條產生~顯示卡故障通病維修實例

測試無誤~完修
