(顯卡維修)HIS ATI 4850 顯卡雪花破圖~有時抓不到顯卡維修實例

歡迎分享文章

 (顯卡維修)HIS ATI 4850 顯卡雪花破圖~有時抓不到顯卡維修實例

客戶:彰化 自送件



品牌型號:HIS ATI 4850 512M



故障原因:開機畫面破圖雪花~有時抓不到顯卡~GPU空焊故障



維修方向:針對GPU晶片做BGA REWORK

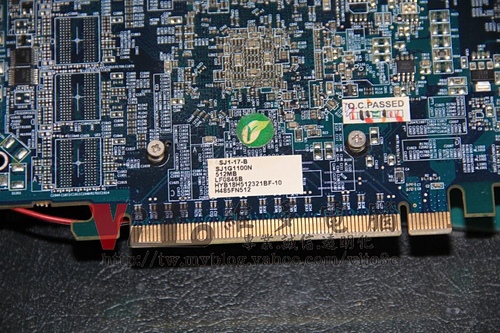

看一下主角

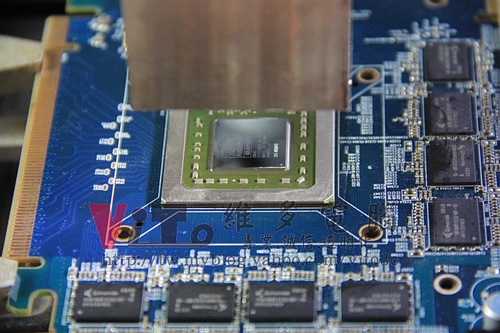

解焊晶片

 (顯卡維修)HIS ATI 4850 顯卡雪花破圖~有時抓不到顯卡維修實例

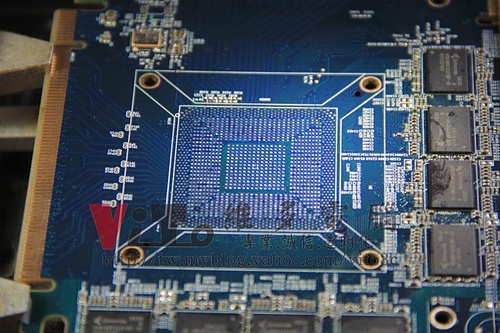

解焊後的樣子

 (顯卡維修)HIS ATI 4850 顯卡雪花破圖~有時抓不到顯卡維修實例

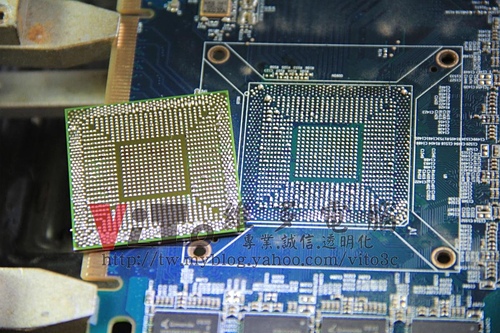

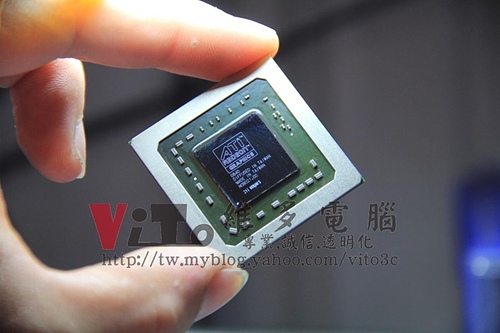

GPU植球並清理晶片面

(顯卡維修)HIS ATI 4850 顯卡雪花破圖~有時抓不到顯卡維修實例(顯卡維修)HIS ATI 4850 顯卡雪花破圖~有時抓不到顯卡維修實例

焊點除錫

(顯卡維修)HIS ATI 4850 顯卡雪花破圖~有時抓不到顯卡維修實例

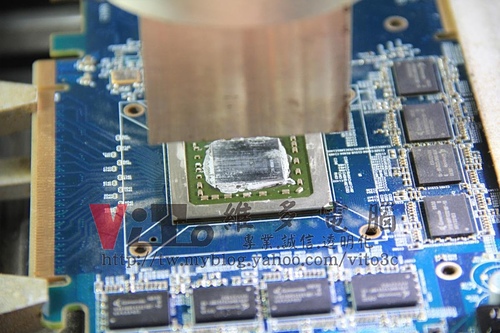

回焊晶片

 (顯卡維修)HIS ATI 4850 顯卡雪花破圖~有時抓不到顯卡維修實例

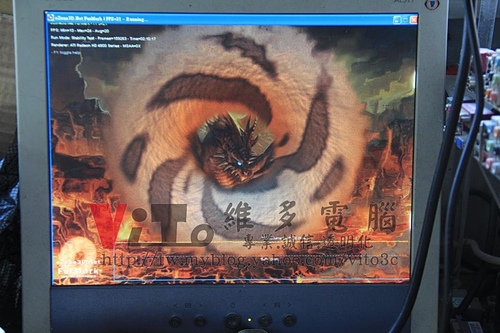

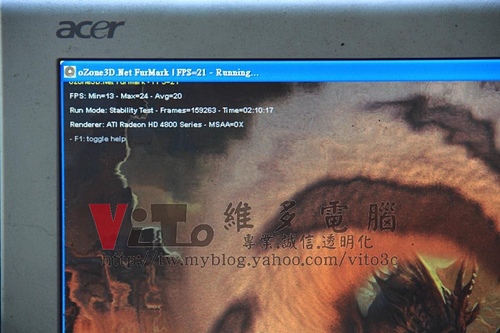

開機測試~並監控溫度有無異常

 (顯卡維修)HIS ATI 4850 顯卡雪花破圖~有時抓不到顯卡維修實例(顯卡維修)HIS ATI 4850 顯卡雪花破圖~有時抓不到顯卡維修實例

測試無誤~完修
