(筆電維修)華碩 ASUS F3SV 多格畫面~畫面六分割~顯卡過熱故障~畫面顯示異常維修實例

歡迎分享文章



客戶:彰化 自送件



品牌型號:華碩 ASUS F3SV



故障原因:多格畫面~畫面六分割~畫面六宮格~顯卡過熱故障~畫面顯示異常



維修方向:更換GEFORCE 8400M GS升級2011年溫控型G86-771-A2顯卡

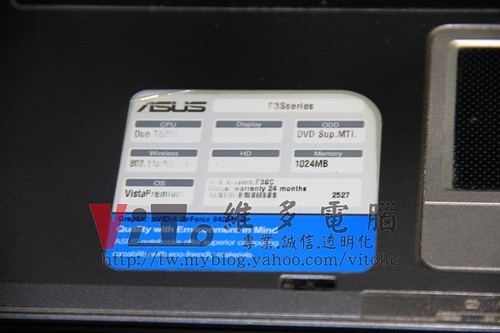

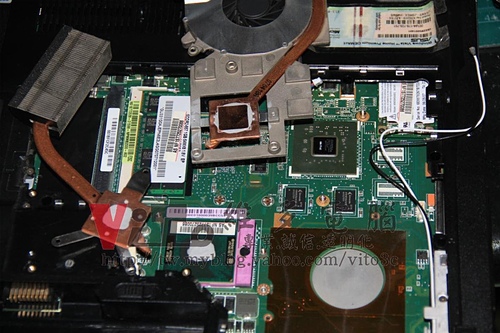

看一下主角

 (筆電維修)華碩 ASUS F3SV 多格畫面~畫面六分割~顯卡過熱故障~畫面顯示異常維修實例

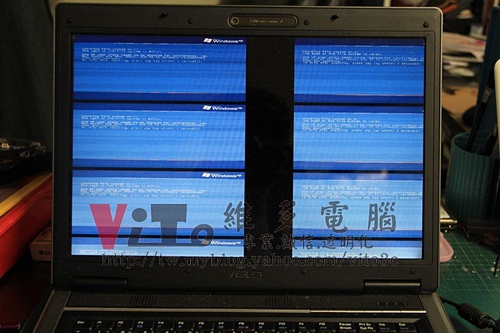

開機後的樣子

 (筆電維修)華碩 ASUS F3SV 多格畫面~畫面六分割~顯卡過熱故障~畫面顯示異常維修實例

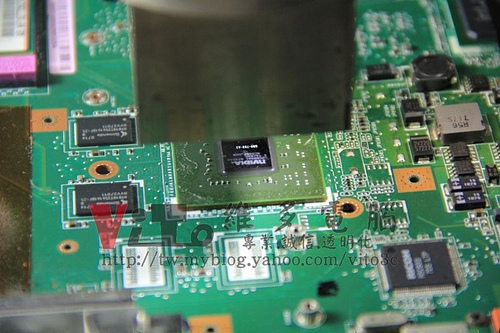

解焊晶片

 (筆電維修)華碩 ASUS F3SV 多格畫面~畫面六分割~顯卡過熱故障~畫面顯示異常維修實例

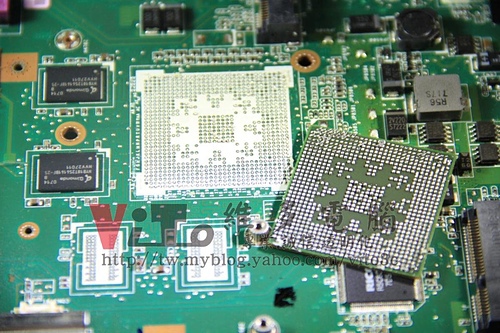

解焊後的樣子

 (筆電維修)華碩 ASUS F3SV 多格畫面~畫面六分割~顯卡過熱故障~畫面顯示異常維修實例

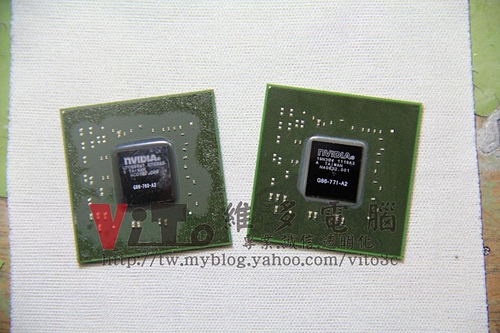

待更換的晶片為~

 (筆電維修)華碩 ASUS F3SV 多格畫面~畫面六分割~顯卡過熱故障~畫面顯示異常維修實例

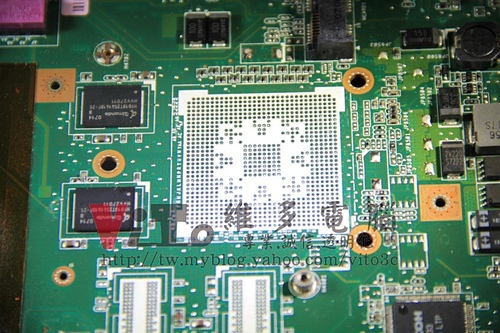

焊點除錫

 (筆電維修)華碩 ASUS F3SV 多格畫面~畫面六分割~顯卡過熱故障~畫面顯示異常維修實例

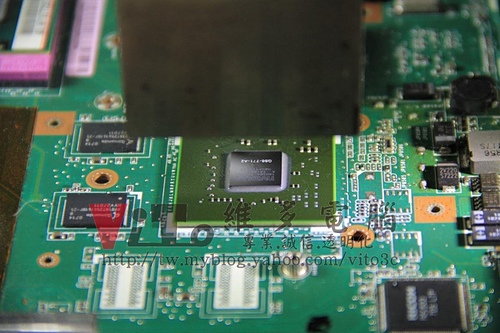

迴焊晶片

 (筆電維修)華碩 ASUS F3SV 多格畫面~畫面六分割~顯卡過熱故障~畫面顯示異常維修實例

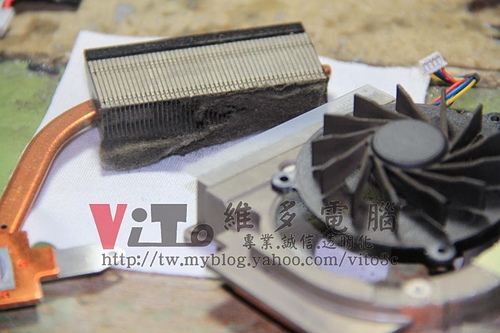

風扇清理

 (筆電維修)華碩 ASUS F3SV 多格畫面~畫面六分割~顯卡過熱故障~畫面顯示異常維修實例

重上散熱膏~顯卡墊上紫銅片加壓~增加導熱係數

散熱膏採用COOLERMASTER PTK-L01

 (筆電維修)華碩 ASUS F3SV 多格畫面~畫面六分割~顯卡過熱故障~畫面顯示異常維修實例

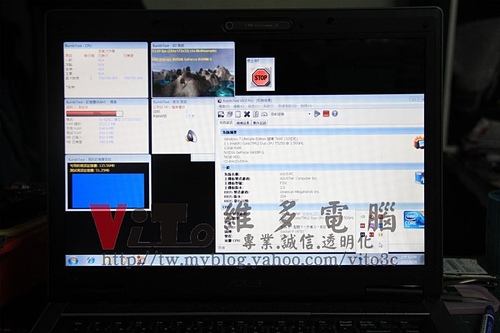

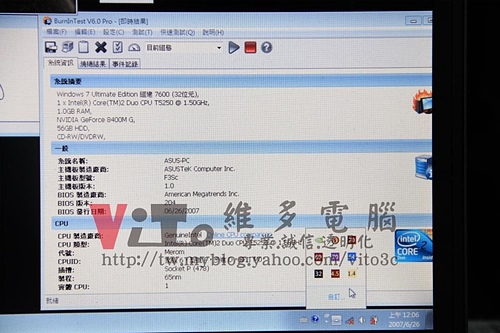

燒機測試

 (筆電維修)華碩 ASUS F3SV 多格畫面~畫面六分割~顯卡過熱故障~畫面顯示異常維修實例(筆電維修)華碩 ASUS F3SV 多格畫面~畫面六分割~顯卡過熱故障~畫面顯示異常維修實例

測試無誤~完修








歡迎分享文章
curious
curious

從2011年起，歷經了無名小站、Yahoo部落格、隨意窩、痞客邦，到目前架了個穩定的家，我們喜歡以維修實際案例發表文章，來達到與客人互利互惠的方式經營。

文章: 905

相關文章

3 則留言

  1. 喵
    email給喵
    前往喵的日誌
    請問更換的顯示晶片型號還是一樣的嗎

  2. 原機的晶片為G86-703-A2或G86-735-A2兩種
    製程都是在07年50週之前
    黑色封裝的晶片(環氧樹脂)
    我們更換的是G86-771-A2的顯卡晶片
    製程是11年19週
    白色封裝的晶片(日立出產的環氧樹脂)
