- 品牌型號：華碩 ASUS F6S
- 故障原因：開機綠色畫面~顯卡過熱故障通病~無法開機~無法進入作業系統
- 維修方向：BGA 更換NVIDIA GEFORCE 9300M G 升級 2011 年溫控型 G86-631-A2 顯卡晶片
- 客戶：台南寄件維修
案例主角展示

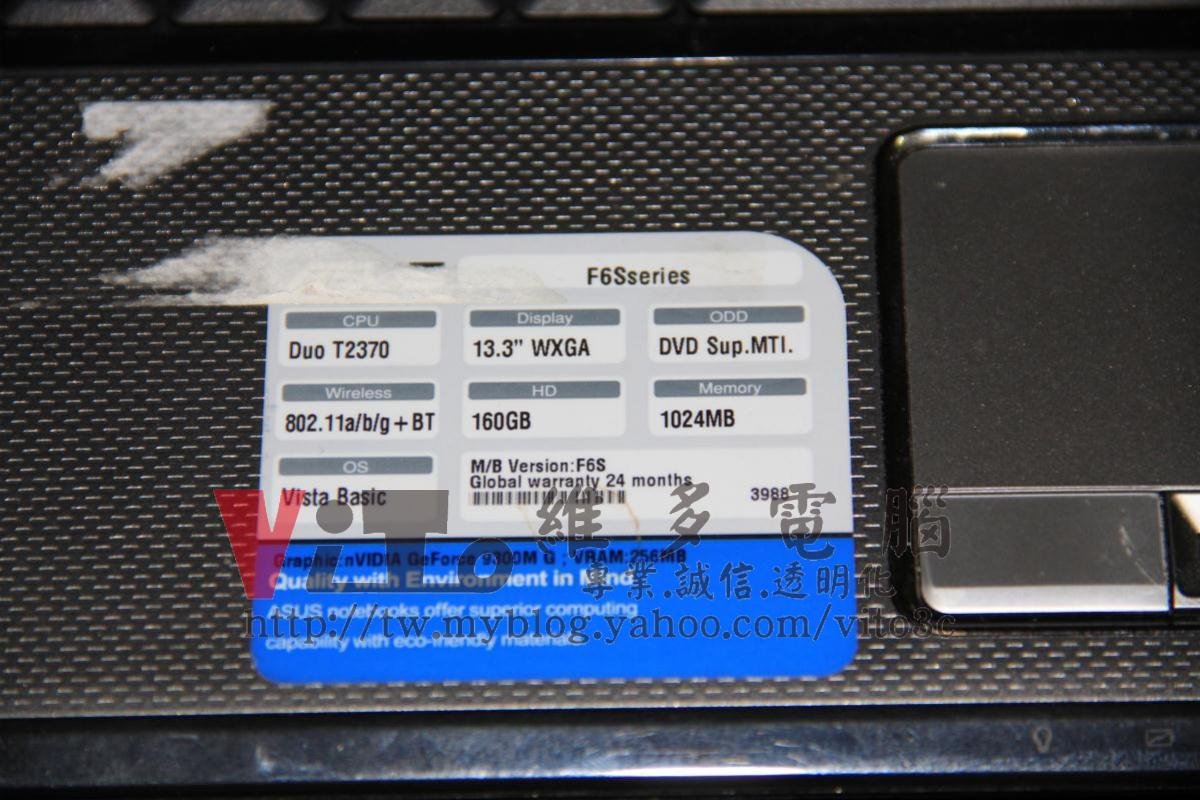

筆電正面型號為：F6S

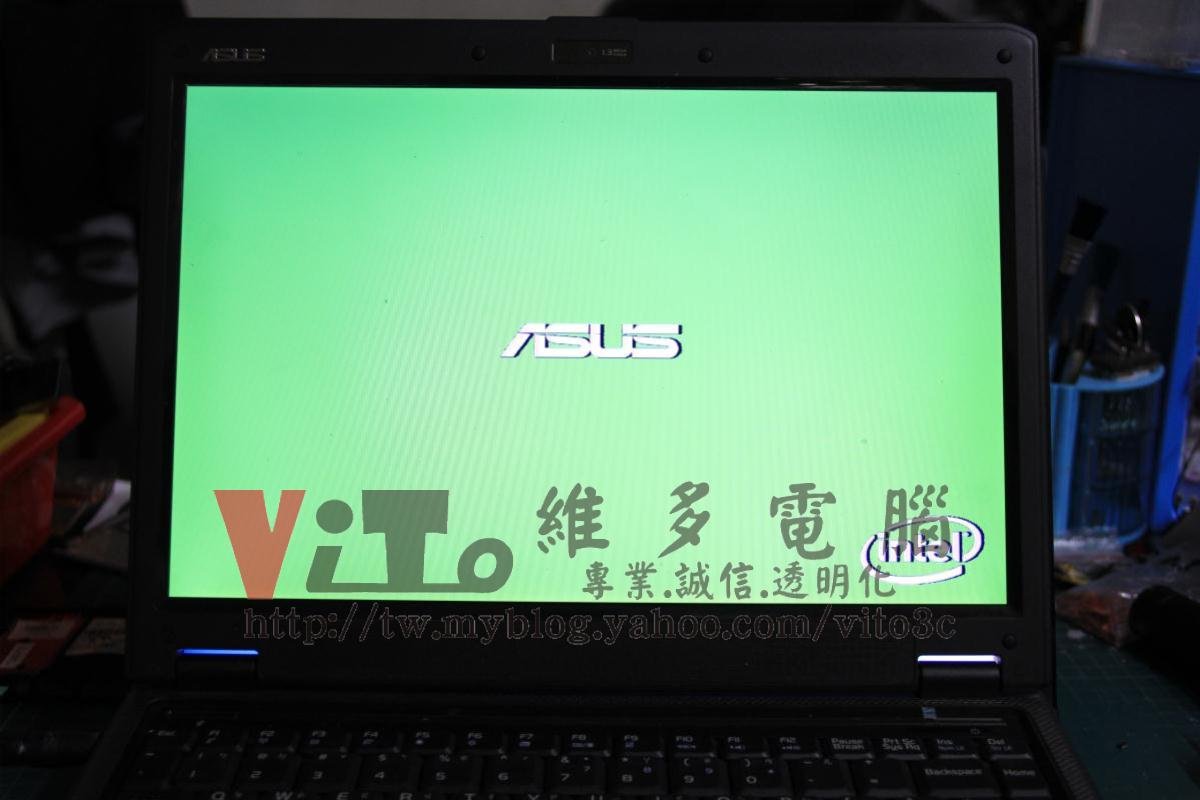

開機後的顯示狀況
開機後顯示綠色畫面，主要是顯示卡的區域發生在LVDS輸出的位置異常，產生缺色的產生問題。
關於顯示卡故障後呈現不同的狀況，為何要更換改良晶片，可以參考 NVIDIA 顯示卡改良版本差異。

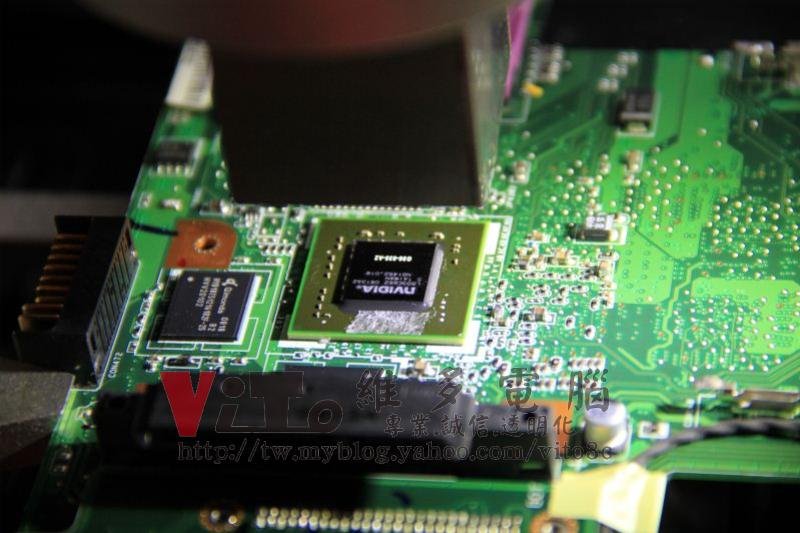

BGA焊接顯示卡晶片
解焊故障的顯示卡晶片，晶片的外緣為黑色封裝的膠體。
解焊晶片後，GPU 底部與主機板都會有錫球殘留的焊錫。

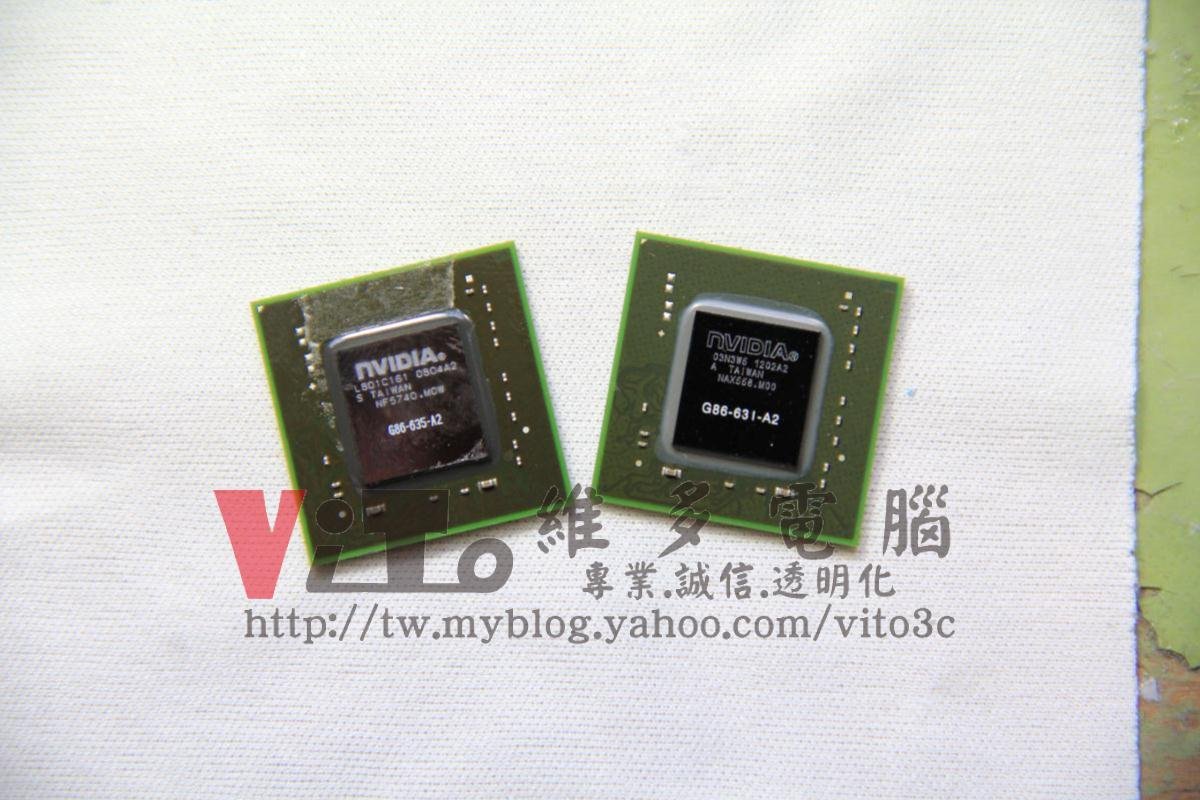

新舊顯卡晶片對比
右邊為新的顯示卡晶片，型號為 2011年週期的 G86-631-A2 溫控型 GPU，為白色封裝膠體。
左邊為舊的顯示卡晶片，型號為 G86-635-A2 的封裝瑕疵晶片，為黑色封裝膠體。

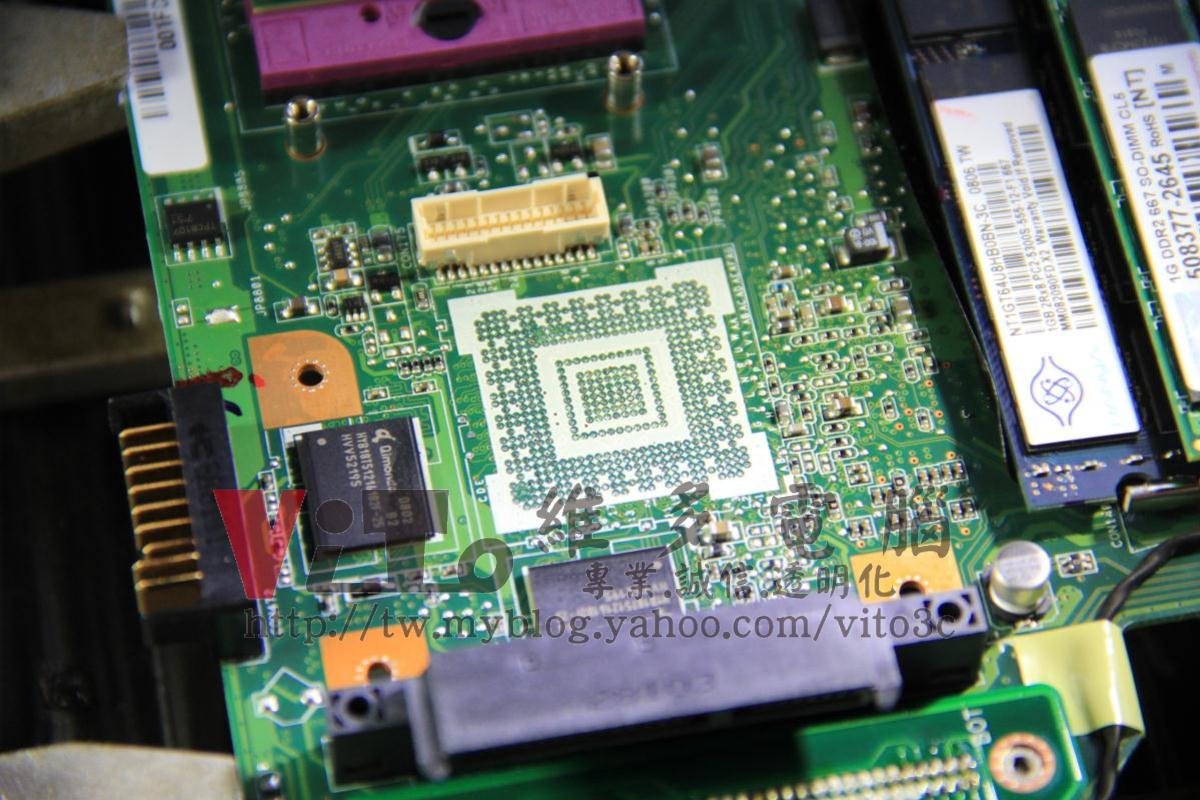

焊點除錫
將主機板上殘留的錫球清理乾淨，這樣放置晶片時才不會傾斜，導致對引腳對位不準確。

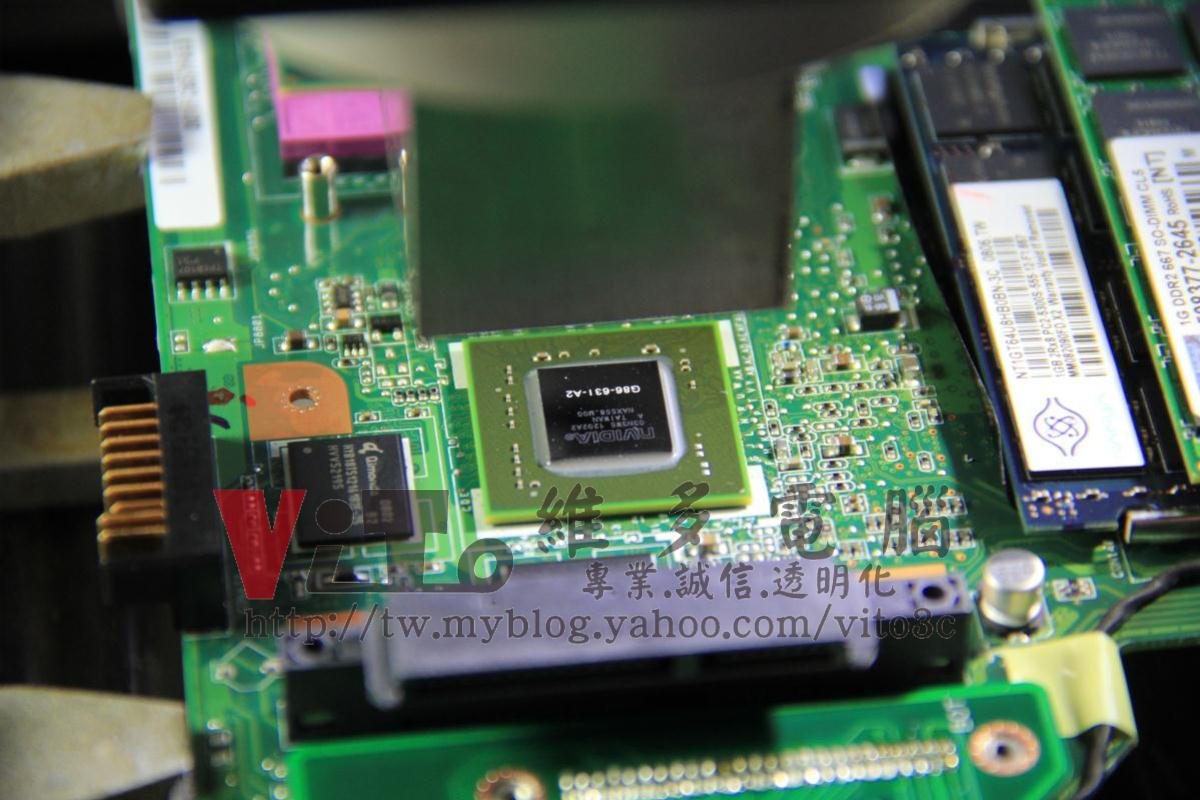

晶片迴焊
將新的顯示卡晶片焊接到主機板上。

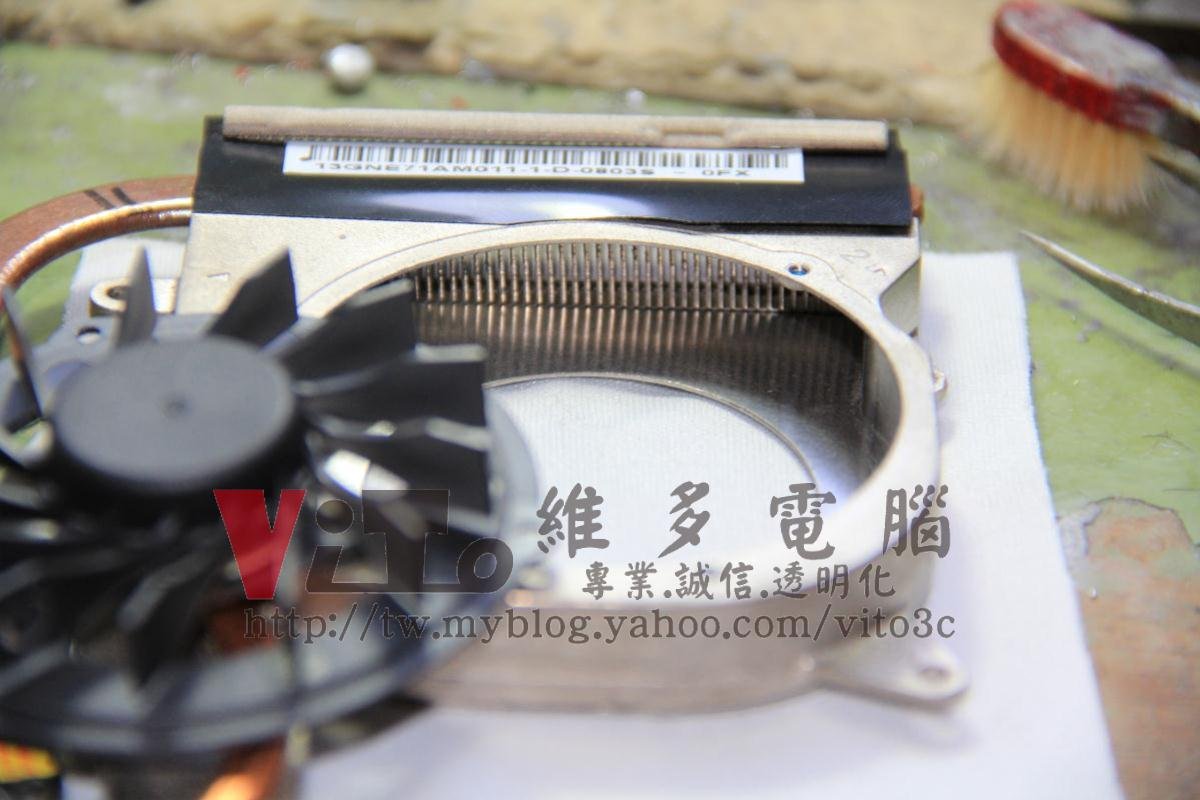

風扇清理與散熱膏更換
將散熱器上的風扇拆開，才能細部的清理所有灰塵。出風口鰭片則透過高壓空氣，來清理卡在內部的灰塵。

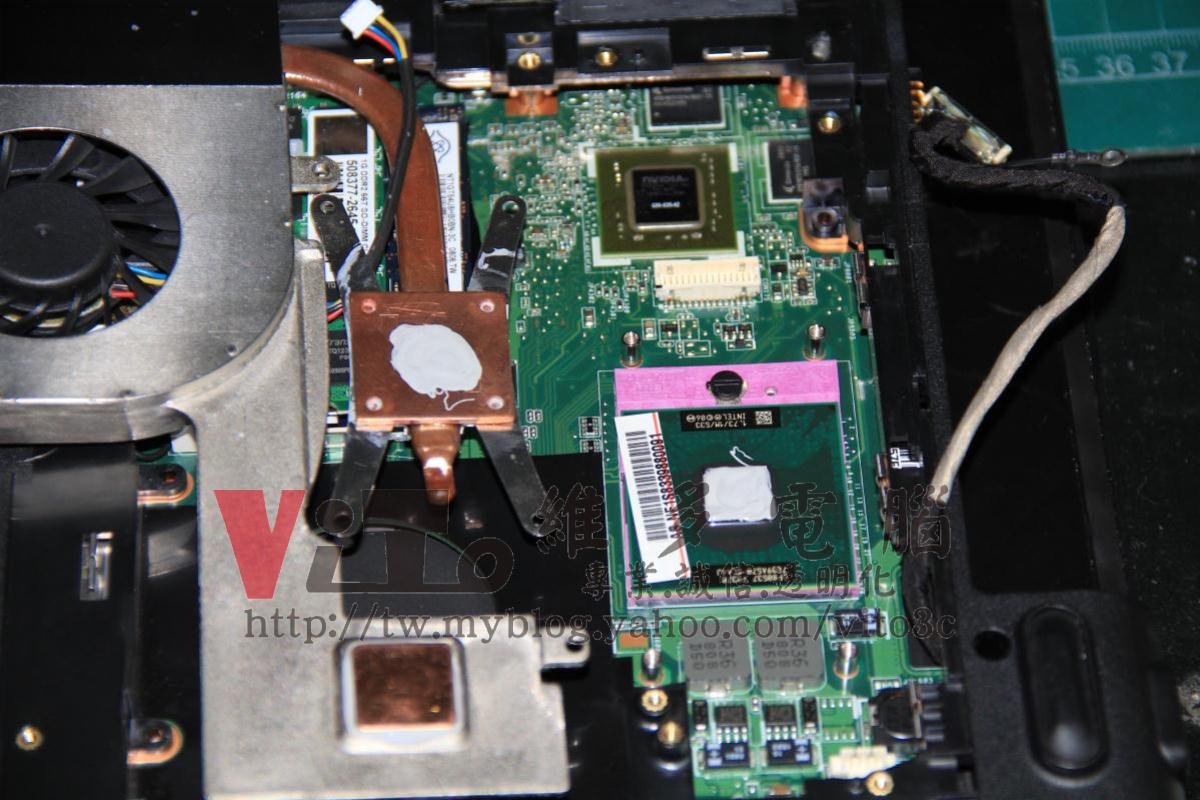

更換散熱膏、改裝訂製銅片
更換散熱膏，顯示卡導熱改裝訂製的紫銅片加壓，增加導熱係數，散熱膏採用 CoolerMaster PTK-L01。

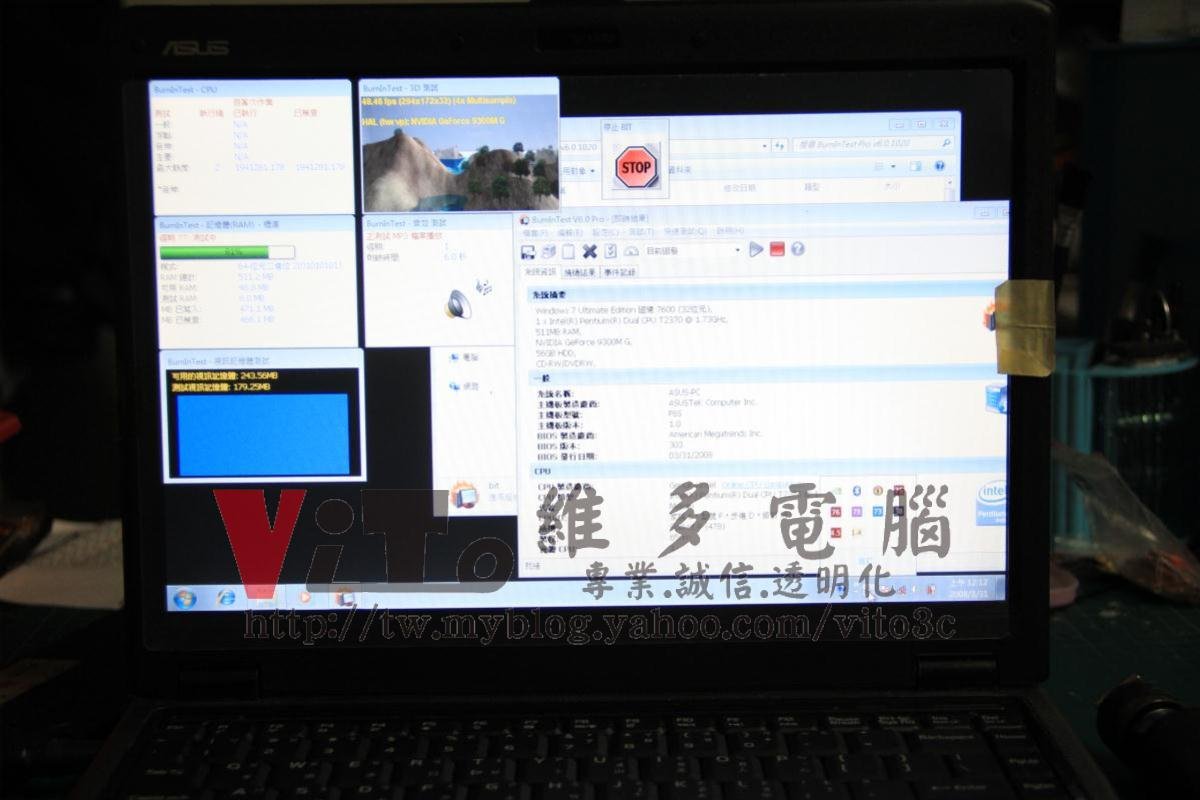

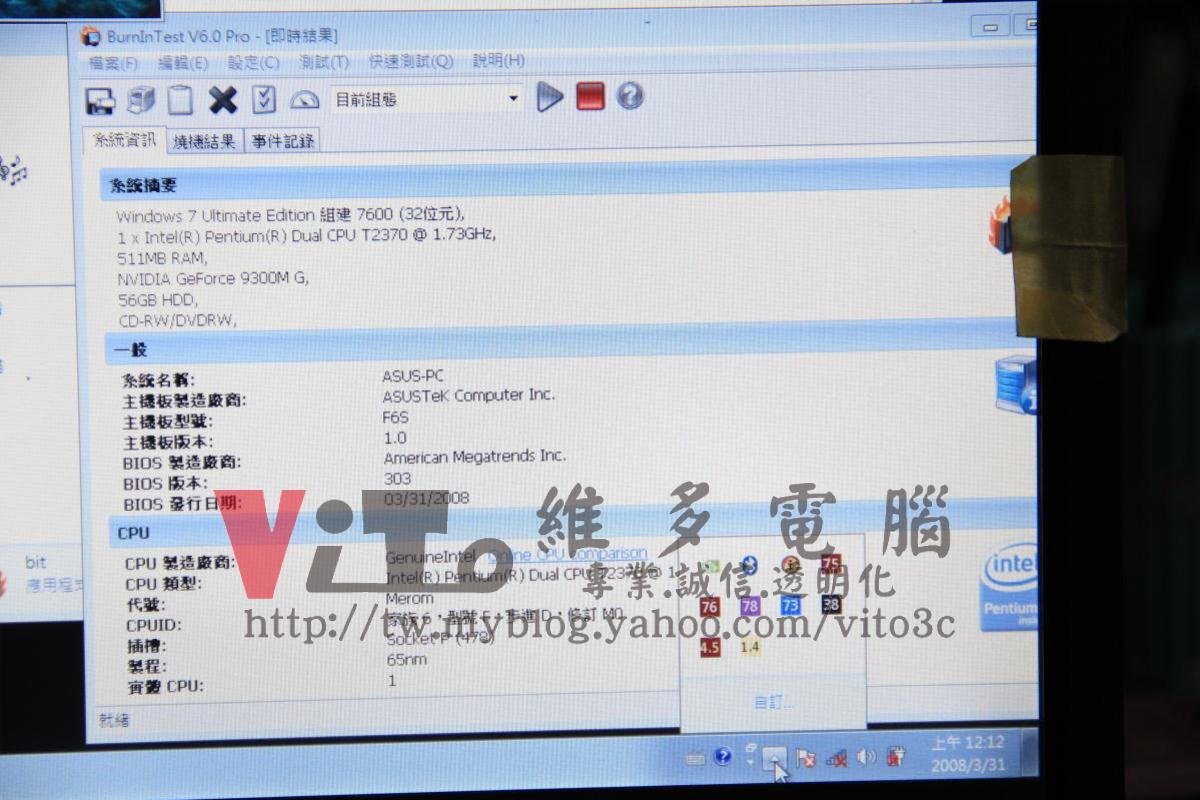

燒機測試
燒機測試並監控溫度有無異常。
測試無誤 ~ 完修
