(筆電維修)聯強 LEMEL MS-16362 (同微星EX600) 開機畫面破圖~條紋亂碼~畫面分割~NVIDIA顯卡過熱故障通病維修實例

客戶:宜蘭 陳小姐



品牌型號:聯強 LEMEL MS-16362 (同微星EX600)



故障原因:開機畫面破圖~條紋亂碼~畫面分割~NVIDIA顯卡過熱故障通病



維修方向:更換NVIDIA 8400M G升級G86-771-A2溫控型GPU



看一下主角

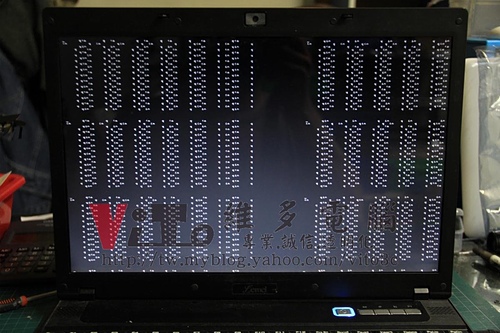

開機後的樣子

 (筆電維修)聯強 LEMEL MS-16362 (同微星EX600) 開機畫面破圖~條紋亂碼~畫面分割~NVIDIA顯卡過熱故障通病維修實例(筆電維修)聯強 LEMEL MS-16362 (同微星EX600) 開機畫面破圖~條紋亂碼~畫面分割~NVIDIA顯卡過熱故障通病維修實例
(筆電維修)聯強 LEMEL MS-16362 (同微星EX600) 開機畫面破圖~條紋亂碼~畫面分割~NVIDIA顯卡過熱故障通病維修實例

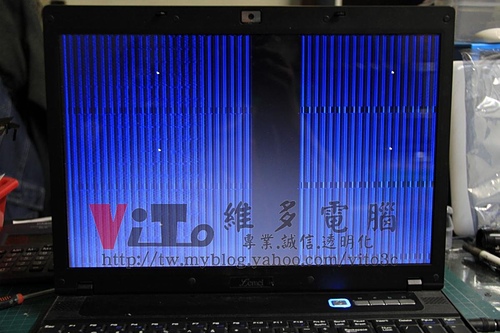

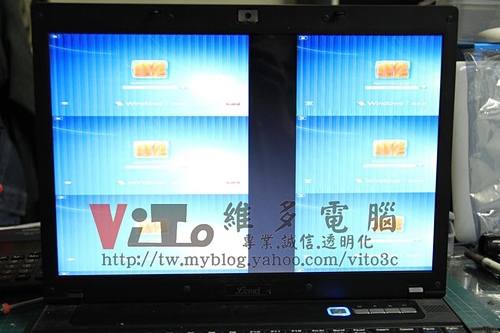

開機後的樣子~畫面分割~顯卡破圖故障

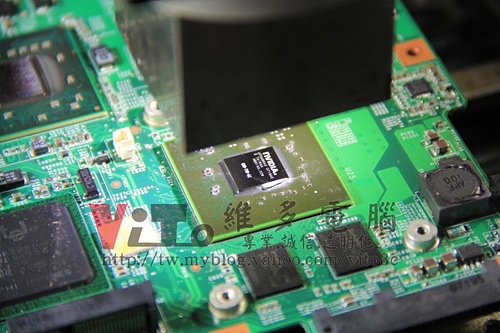

解焊晶片

 (筆電維修)聯強 LEMEL MS-16362 (同微星EX600) 開機畫面破圖~條紋亂碼~畫面分割~NVIDIA顯卡過熱故障通病維修實例

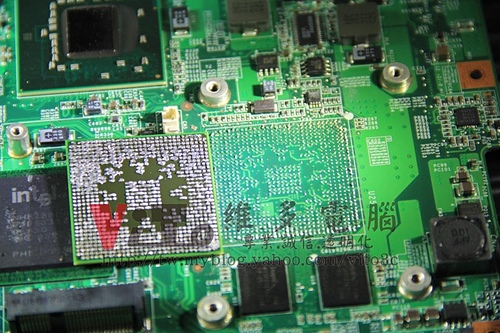

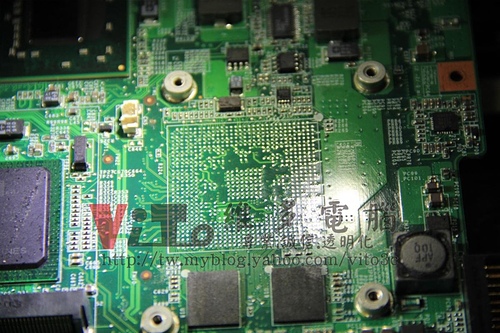

解焊後的樣子

 (筆電維修)聯強 LEMEL MS-16362 (同微星EX600) 開機畫面破圖~條紋亂碼~畫面分割~NVIDIA顯卡過熱故障通病維修實例

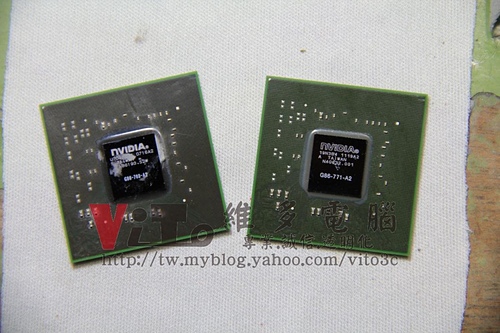

待更換的晶片為~2011年溫控型GPU

 (筆電維修)聯強 LEMEL MS-16362 (同微星EX600) 開機畫面破圖~條紋亂碼~畫面分割~NVIDIA顯卡過熱故障通病維修實例

焊點除錫

 (筆電維修)聯強 LEMEL MS-16362 (同微星EX600) 開機畫面破圖~條紋亂碼~畫面分割~NVIDIA顯卡過熱故障通病維修實例

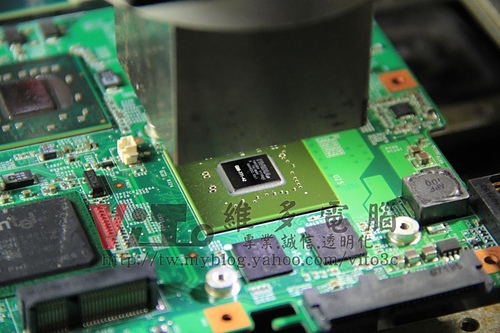

迴焊晶片

 (筆電維修)聯強 LEMEL MS-16362 (同微星EX600) 開機畫面破圖~條紋亂碼~畫面分割~NVIDIA顯卡過熱故障通病維修實例

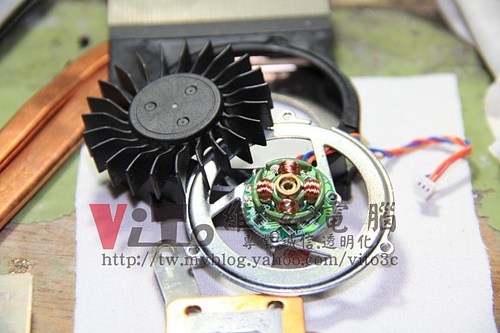

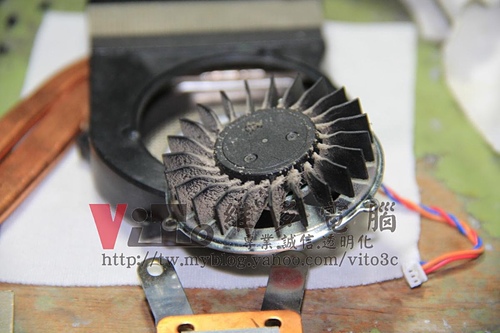

風扇清理

 (筆電維修)聯強 LEMEL MS-16362 (同微星EX600) 開機畫面破圖~條紋亂碼~畫面分割~NVIDIA顯卡過熱故障通病維修實例

(筆電維修)聯強 LEMEL MS-16362 (同微星EX600) 開機畫面破圖~條紋亂碼~畫面分割~NVIDIA顯卡過熱故障通病維修實例

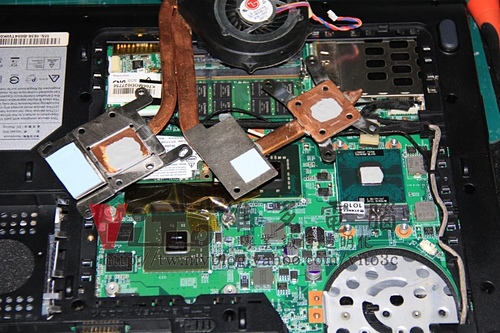

重上散熱膏~顯卡墊上紫銅片加壓~增加導熱係數

散熱膏採用COOLERMASTER PTK-L01

 (筆電維修)聯強 LEMEL MS-16362 (同微星EX600) 開機畫面破圖~條紋亂碼~畫面分割~NVIDIA顯卡過熱故障通病維修實例

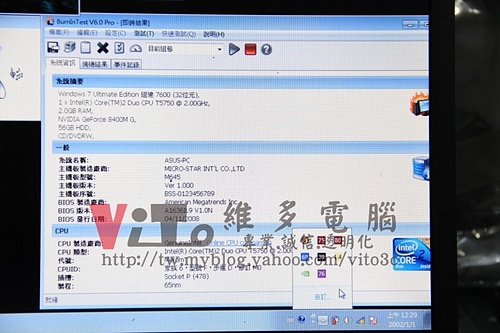

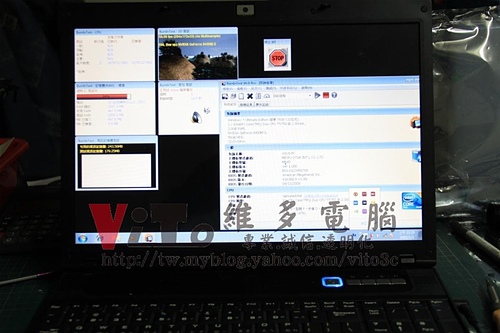

燒機測試

 (筆電維修)聯強 LEMEL MS-16362 (同微星EX600) 開機畫面破圖~條紋亂碼~畫面分割~NVIDIA顯卡過熱故障通病維修實例

(筆電維修)聯強 LEMEL MS-16362 (同微星EX600) 開機畫面破圖~條紋亂碼~畫面分割~NVIDIA顯卡過熱故障通病維修實例

測試無誤~完修
