 (筆電維修)華碩 ASUS F9S 開機畫面異常~顯卡破圖花屏線條~瑕疵顯卡過熱通病維修實例

客戶:中和 葉先生



品牌型號:華碩 ASUS F9S



故障原因:開機畫面異常~顯卡破圖花屏線條~無法進作業系統~顯卡過熱



維修方向:更換NVIDIA 9300M G升級G86-631-A2溫控顯卡晶片

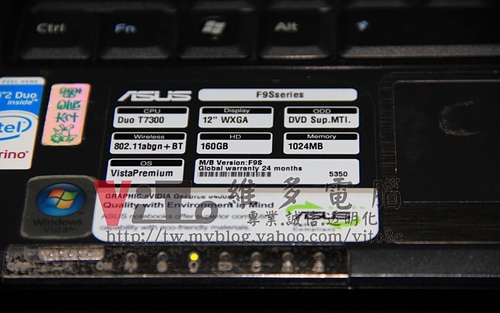

看一下主角

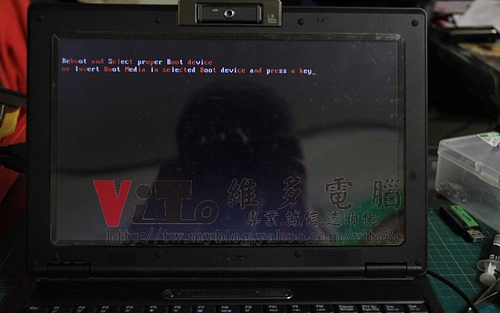

開機後的樣子

  (筆電維修)華碩 ASUS F9S 開機畫面異常~顯卡破圖花屏線條~瑕疵顯卡過熱通病維修實例

畫面顯示顏色異常~有條紋破圖問題

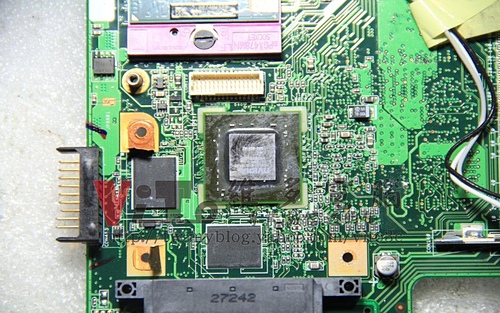

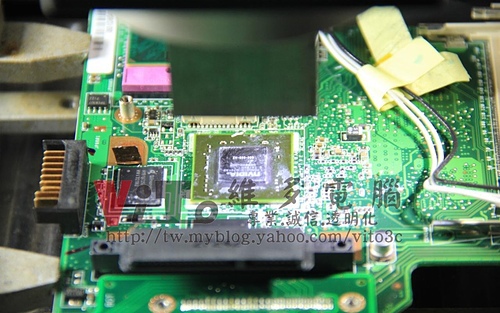

故障的顯卡晶片

 (筆電維修)華碩 ASUS F9S 開機畫面異常~顯卡破圖花屏線條~瑕疵顯卡過熱通病維修實例



解焊GPU

 (筆電維修)華碩 ASUS F9S 開機畫面異常~顯卡破圖花屏線條~瑕疵顯卡過熱通病維修實例

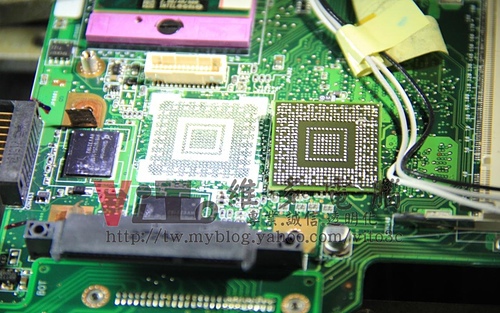

解焊後的樣子

 (筆電維修)華碩 ASUS F9S 開機畫面異常~顯卡破圖花屏線條~瑕疵顯卡過熱通病維修實例

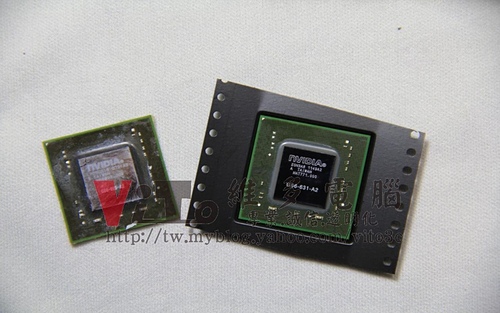

待更換的晶片為~2011年週期的G86-631-A2~溫控型GPU

  (筆電維修)華碩 ASUS F9S 開機畫面異常~顯卡破圖花屏線條~瑕疵顯卡過熱通病維修實例

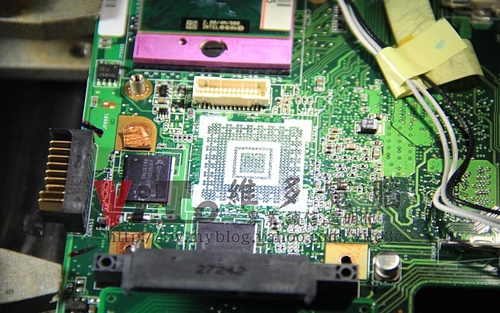

焊點除錫

 (筆電維修)華碩 ASUS F9S 開機畫面異常~顯卡破圖花屏線條~瑕疵顯卡過熱通病維修實例

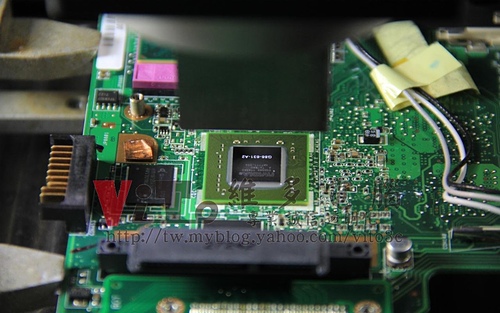

迴焊晶片

 (筆電維修)華碩 ASUS F9S 開機畫面異常~顯卡破圖花屏線條~瑕疵顯卡過熱通病維修實例

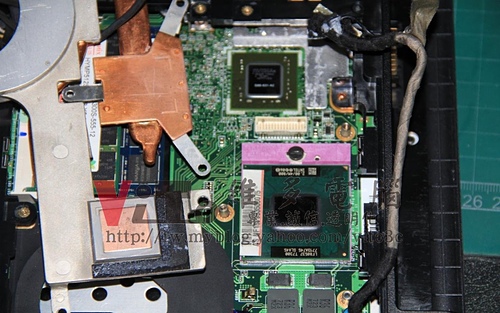

重上散熱膏~顯卡墊上紫銅片加壓~增加導熱係數

散熱膏採用COOLERMASTER PTK-L01

(筆電維修)華碩 ASUS F9S 開機畫面異常~顯卡破圖花屏線條~瑕疵顯卡過熱通病維修實例

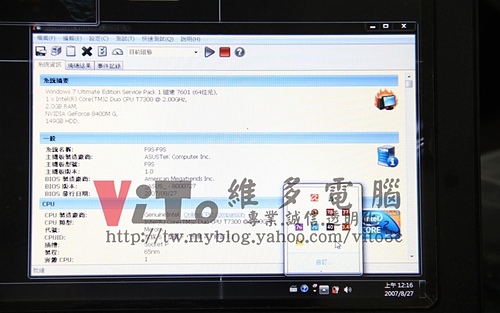

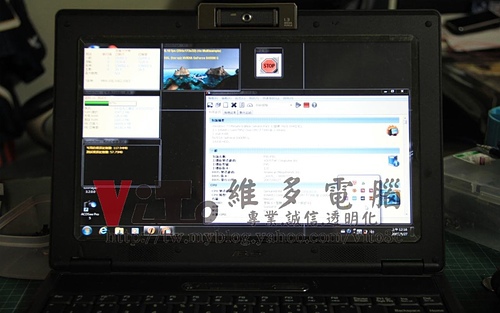

燒機測試~並監控溫度有無異常

 (筆電維修)華碩 ASUS F9S 開機畫面異常~顯卡破圖花屏線條~瑕疵顯卡過熱通病維修實例

(筆電維修)華碩 ASUS F9S 開機畫面異常~顯卡破圖花屏線條~瑕疵顯卡過熱通病維修實例

測試無誤~完修
