(筆電維修)華碩 ASUS W7S NVIDIA 8400M G顯卡過熱故障通病~升級2011年溫控型顯示晶片維修實例

歡迎分享文章



客戶:



品牌型號:華碩 ASUS W7S



故障原因:開機有開機音~沒畫面顯示~NVIDIA顯卡故障通病~無法開機



維修方向:更換NVIDIA 8400M G升級溫控型G86-631-A2晶片

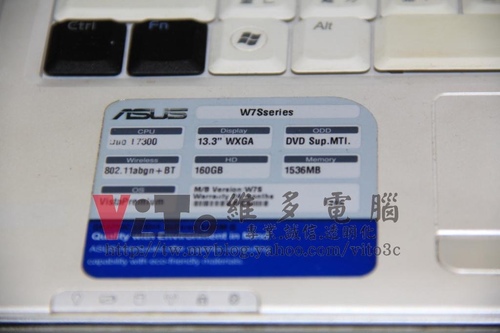

看一下主角

 (筆電維修)華碩 ASUS W7S NVIDIA 8400M G顯卡過熱故障通病~升級2011年溫控型顯示晶片維修實例

開機後的樣子

 (筆電維修)華碩 ASUS W7S NVIDIA 8400M G顯卡過熱故障通病~升級2011年溫控型顯示晶片維修實例

開機後有背光沒畫面顯示

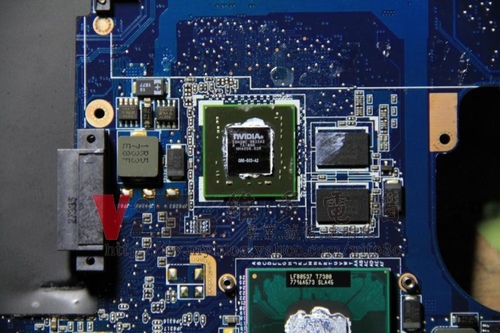

故障的顯卡晶片

 (筆電維修)華碩 ASUS W7S NVIDIA 8400M G顯卡過熱故障通病~升級2011年溫控型顯示晶片維修實例

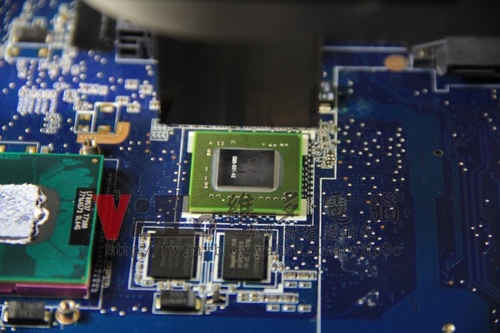

解焊顯卡晶片

 (筆電維修)華碩 ASUS W7S NVIDIA 8400M G顯卡過熱故障通病~升級2011年溫控型顯示晶片維修實例

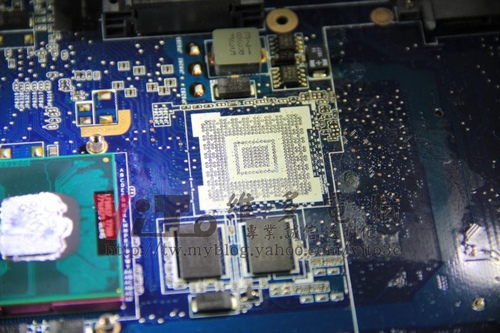

解焊後的樣子

 (筆電維修)華碩 ASUS W7S NVIDIA 8400M G顯卡過熱故障通病~升級2011年溫控型顯示晶片維修實例

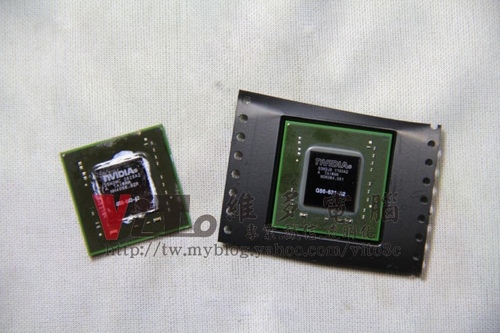

待更換的晶片為2011年周期的溫控型G86-631-A2晶片

 (筆電維修)華碩 ASUS W7S NVIDIA 8400M G顯卡過熱故障通病~升級2011年溫控型顯示晶片維修實例

焊點除錫

 (筆電維修)華碩 ASUS W7S NVIDIA 8400M G顯卡過熱故障通病~升級2011年溫控型顯示晶片維修實例

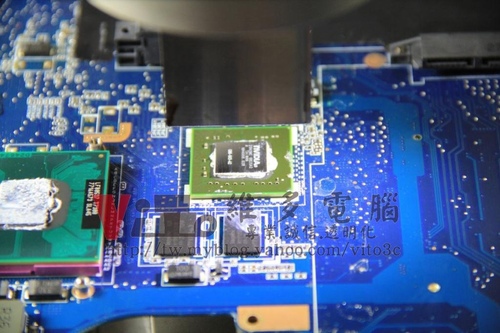

迴焊晶片

 (筆電維修)華碩 ASUS W7S NVIDIA 8400M G顯卡過熱故障通病~升級2011年溫控型顯示晶片維修實例

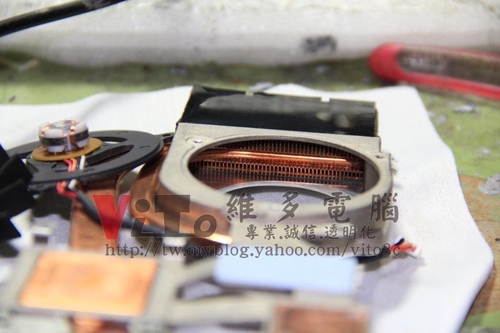

清理散熱器~風扇軸心上油

 (筆電維修)華碩 ASUS W7S NVIDIA 8400M G顯卡過熱故障通病~升級2011年溫控型顯示晶片維修實例

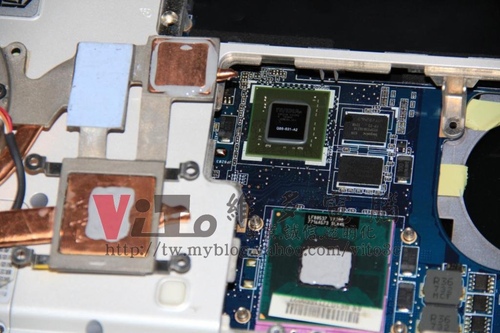

重上散熱膏~採用COOLERMASTER PTK-L01

顯卡墊上紫銅片加壓~增加導熱係數

 (筆電維修)華碩 ASUS W7S NVIDIA 8400M G顯卡過熱故障通病~升級2011年溫控型顯示晶片維修實例

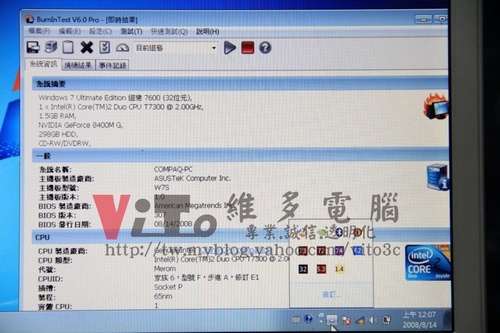

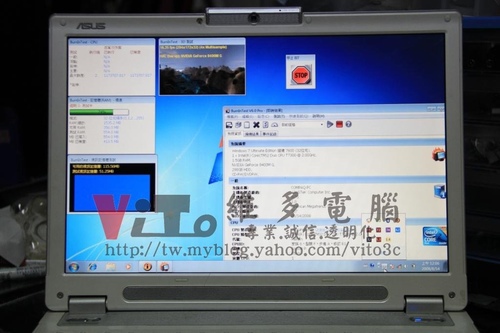

燒機測試~並監控溫度有無異常

 (筆電維修)華碩 ASUS W7S NVIDIA 8400M G顯卡過熱故障通病~升級2011年溫控型顯示晶片維修實例

 (筆電維修)華碩 ASUS W7S NVIDIA 8400M G顯卡過熱故障通病~升級2011年溫控型顯示晶片維修實例

測試無誤~完修
