 (筆電維修)華碩 ASUS W7SG 顯卡9300MG過熱故障~開機花屏或無畫面~升級溫控型顯卡維修實例

客戶:北市 孫先生

品牌型號:華碩 ASUS W7SG series

故障原因:無法正確安裝顯卡驅動程式~顯卡過熱當機花屏~顯卡過熱通病故障

維修方向:更換NVIDIA 9300MG 升級溫控型2011年改良的G86-631-A2晶片

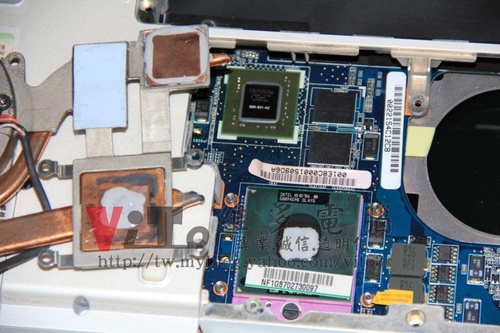

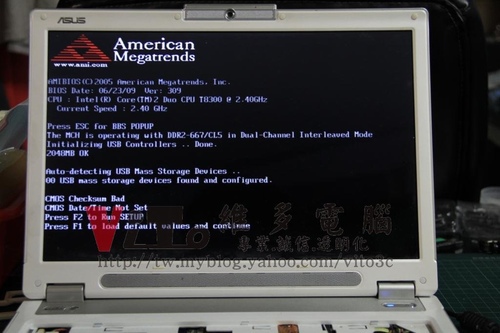

看一下主角

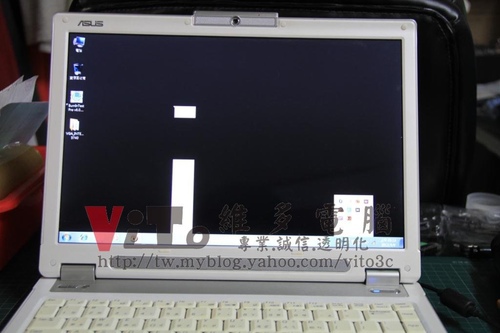

在多次重開機的熱機過程後~可以進到作業系統中

(筆電維修)華碩 ASUS W7SG 顯卡9300MG過熱故障~開機花屏或無畫面~升級溫控型顯卡維修實例

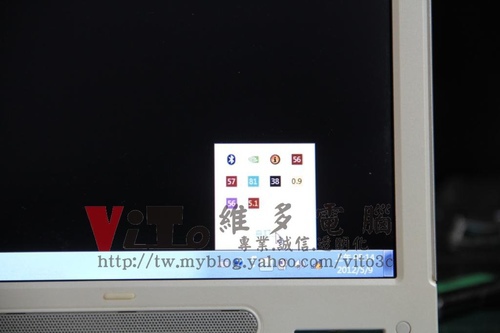

在桌面待機狀態下~顯卡溫度高達81度

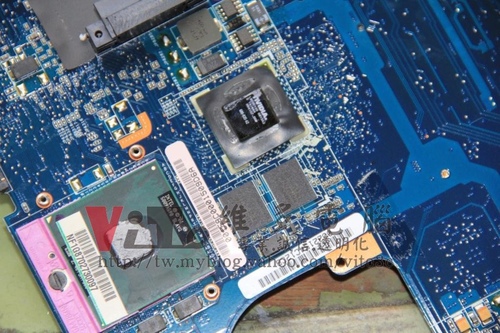

故障的顯卡晶片

(筆電維修)華碩 ASUS W7SG 顯卡9300MG過熱故障~開機花屏或無畫面~升級溫控型顯卡維修實例

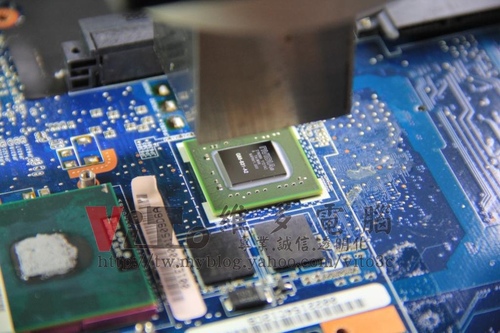

除膠處理後上機解焊GPU

(筆電維修)華碩 ASUS W7SG 顯卡9300MG過熱故障~開機花屏或無畫面~升級溫控型顯卡維修實例

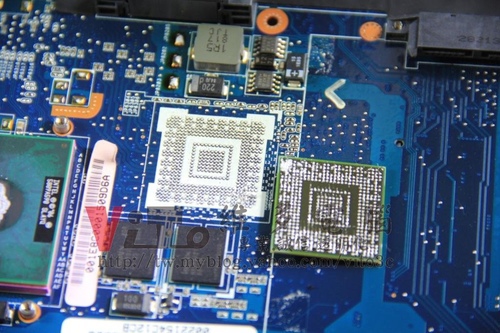

解焊後的樣子

(筆電維修)華碩 ASUS W7SG 顯卡9300MG過熱故障~開機花屏或無畫面~升級溫控型顯卡維修實例

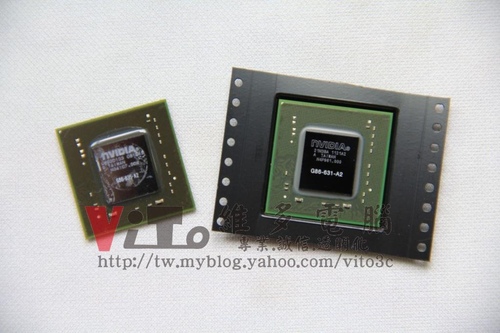

待更換的GPU為2011年週期的溫控型顯卡晶片~白色封裝

(筆電維修)華碩 ASUS W7SG 顯卡9300MG過熱故障~開機花屏或無畫面~升級溫控型顯卡維修實例

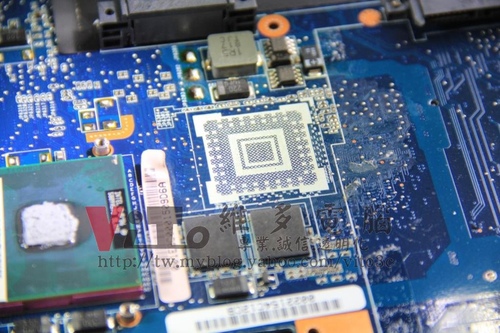

焊點除錫

(筆電維修)華碩 ASUS W7SG 顯卡9300MG過熱故障~開機花屏或無畫面~升級溫控型顯卡維修實例

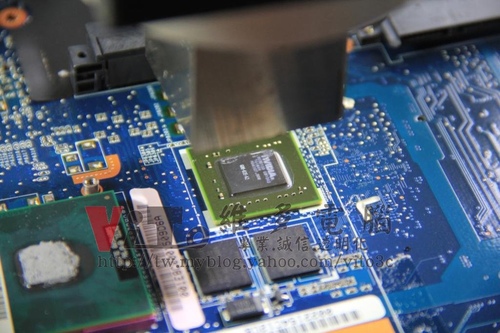

回焊晶片

(筆電維修)華碩 ASUS W7SG 顯卡9300MG過熱故障~開機花屏或無畫面~升級溫控型顯卡維修實例

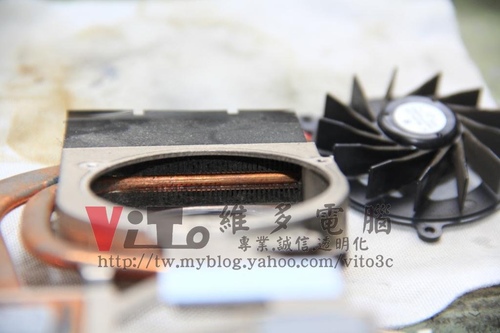

散熱器清理

(筆電維修)華碩 ASUS W7SG 顯卡9300MG過熱故障~開機花屏或無畫面~升級溫控型顯卡維修實例

CPU上新的散熱膏~顯卡墊上紫銅片加壓~增加導熱功能

散熱膏採用COOLERMASTER PTK-L01

(筆電維修)華碩 ASUS W7SG 顯卡9300MG過熱故障~開機花屏或無畫面~升級溫控型顯卡維修實例

開機小測下

(筆電維修)華碩 ASUS W7SG 顯卡9300MG過熱故障~開機花屏或無畫面~升級溫控型顯卡維修實例

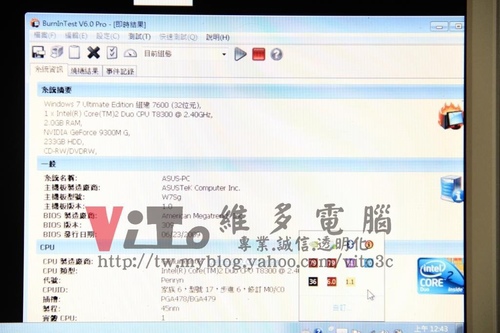

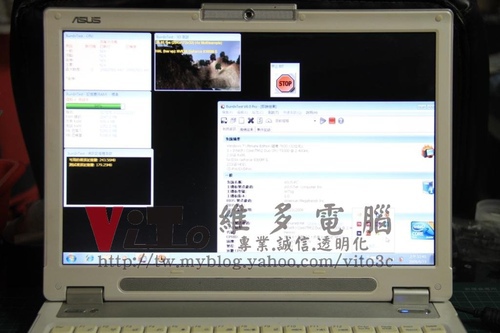

全機燒機測試

(筆電維修)華碩 ASUS W7SG 顯卡9300MG過熱故障~開機花屏或無畫面~升級溫控型顯卡維修實例

(筆電維修)華碩 ASUS W7SG 顯卡9300MG過熱故障~開機花屏或無畫面~升級溫控型顯卡維修實例

燒機狀態下的CPU為79度

顯卡在70度左右



測試無誤~完修






歡迎分享文章
curious
curious

從2011年起，歷經了無名小站、Yahoo部落格、隨意窩、痞客邦，到目前架了個穩定的家，我們喜歡以維修實際案例發表文章，來達到與客人互利互惠的方式經營。

文章: 905

相關文章

3 則留言

  1. 這台是姑丈也再跟我報個價。 [email protected]
    版主回覆：(06/22/2014 04:01:44 AM)
    您好
    詳細的評估說明及相關報價都已mail至您的信箱
    如需要更詳細的接洽～歡迎直接電洽
    04-7685577 或 0982-250686 蕭先生
    LINE ID:0982250686

  2. 請問 G86-631-A2 不是給 8400m 用的嗎? 如果9300換成G86-631-A2 是否會變成 8400?
    謝謝!
    版主回覆：(10/09/2014 02:00:33 PM)
    不會唷!因為您機器的VBIOS辨識是9300MG就是跟原本的相同
    改良型晶片的用意就是排除2008年前舊製程的封裝問題
    所以在2010~2012之間的"白色封裝"晶片都是改良型的
    型號雖然不同~但與原機的顯卡是相同的
