(筆電維修)新力 VAIO VGN-C25T(PCG-6R9P) 畫面線條~NVIDIA顯卡故障通病~GO7400顯卡故障升級維修實例

歡迎分享文章

 (筆電維修)新力 VAIO VGN-C25T(PCG-6R9P) 畫面線條~NVIDIA顯卡故障通病~GO7400顯卡故障升級維修實例

客戶:台中 黃先生

品牌型號:新力 VAIO VGN-C25T(PCG-6R9P)

故障原因:開機畫面線條~無法進入作業系統~顯卡破圖花屏~顯卡過熱~無法開機

維修方向:更換NVIDIA GO7400 升級GF-GO7400T-N-A3溫控型GPU

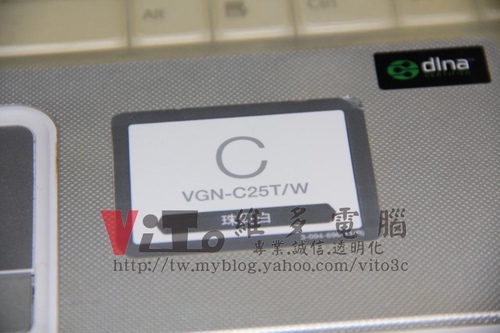

看一下主角



開機後的樣子

(筆電維修)新力 VAIO VGN-C25T(PCG-6R9P) 畫面線條~NVIDIA顯卡故障通病~GO7400顯卡故障升級維修實例

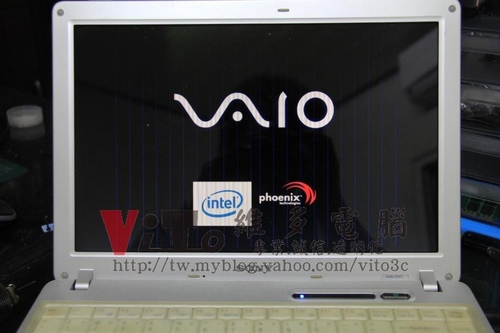

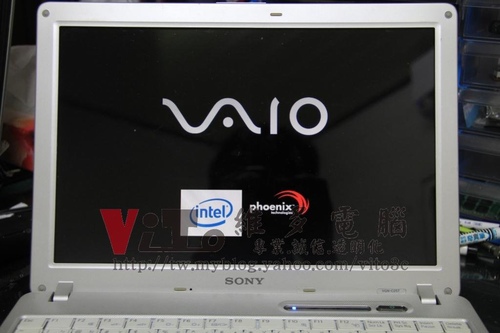

POST後的畫面

(筆電維修)新力 VAIO VGN-C25T(PCG-6R9P) 畫面線條~NVIDIA顯卡故障通病~GO7400顯卡故障升級維修實例

顯示有線條~顯卡故障

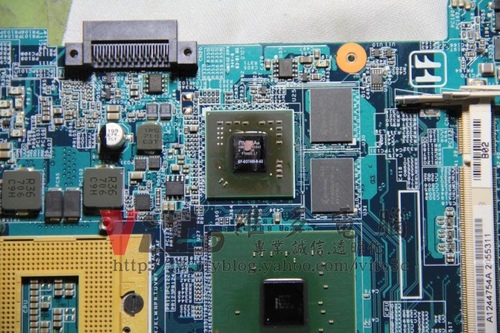

故障的顯卡晶片~GF-GO7400-N-A3

導熱膠墊也破裂殘留在GPU上

(筆電維修)新力 VAIO VGN-C25T(PCG-6R9P) 畫面線條~NVIDIA顯卡故障通病~GO7400顯卡故障升級維修實例

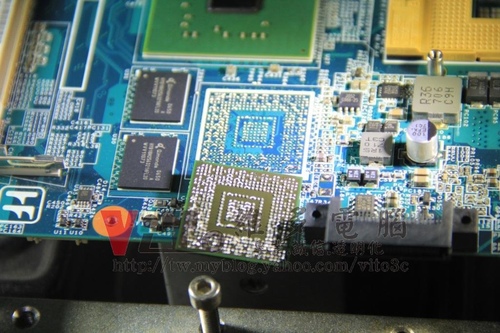

上機解焊GPU後的樣子

(筆電維修)新力 VAIO VGN-C25T(PCG-6R9P) 畫面線條~NVIDIA顯卡故障通病~GO7400顯卡故障升級維修實例

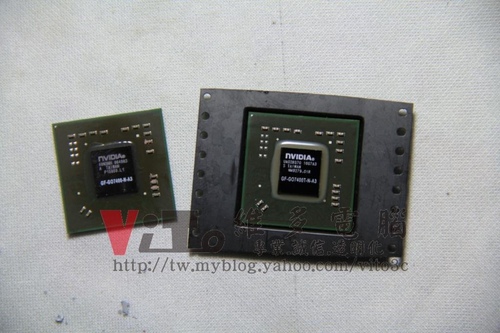

待更換的晶片為GF-GO7400T-N-A3

(筆電維修)新力 VAIO VGN-C25T(PCG-6R9P) 畫面線條~NVIDIA顯卡故障通病~GO7400顯卡故障升級維修實例

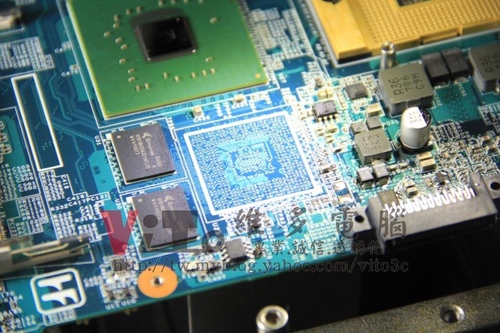

焊點除錫

(筆電維修)新力 VAIO VGN-C25T(PCG-6R9P) 畫面線條~NVIDIA顯卡故障通病~GO7400顯卡故障升級維修實例

(筆電維修)新力 VAIO VGN-C25T(PCG-6R9P) 畫面線條~NVIDIA顯卡故障通病~GO7400顯卡故障升級維修實例

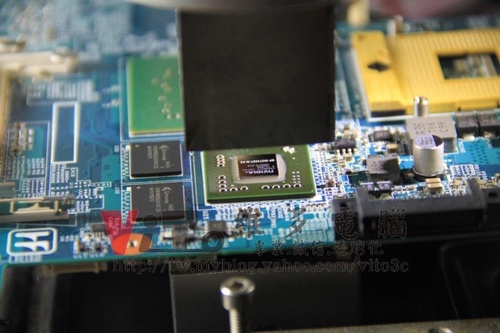

上機回焊GPU

(筆電維修)新力 VAIO VGN-C25T(PCG-6R9P) 畫面線條~NVIDIA顯卡故障通病~GO7400顯卡故障升級維修實例

散熱器清潔

(筆電維修)新力 VAIO VGN-C25T(PCG-6R9P) 畫面線條~NVIDIA顯卡故障通病~GO7400顯卡故障升級維修實例

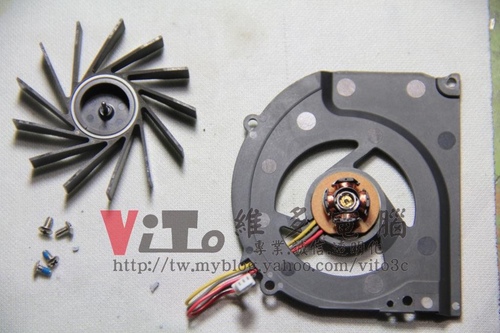

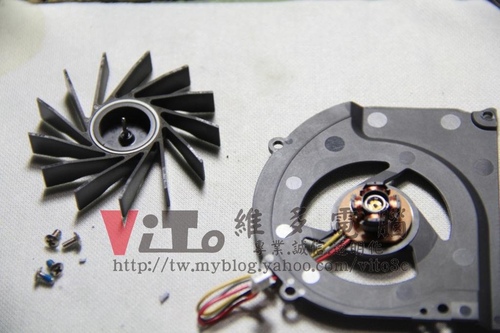

風扇軸心上油

(筆電維修)新力 VAIO VGN-C25T(PCG-6R9P) 畫面線條~NVIDIA顯卡故障通病~GO7400顯卡故障升級維修實例

(筆電維修)新力 VAIO VGN-C25T(PCG-6R9P) 畫面線條~NVIDIA顯卡故障通病~GO7400顯卡故障升級維修實例

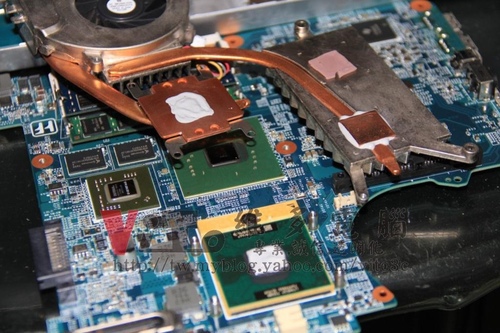

CPU散熱膏重上~散熱膏採用COOLERMASTER PTK-L01

顯卡則改裝銅片~增加導熱係數

(筆電維修)新力 VAIO VGN-C25T(PCG-6R9P) 畫面線條~NVIDIA顯卡故障通病~GO7400顯卡故障升級維修實例

開機測試

(筆電維修)新力 VAIO VGN-C25T(PCG-6R9P) 畫面線條~NVIDIA顯卡故障通病~GO7400顯卡故障升級維修實例

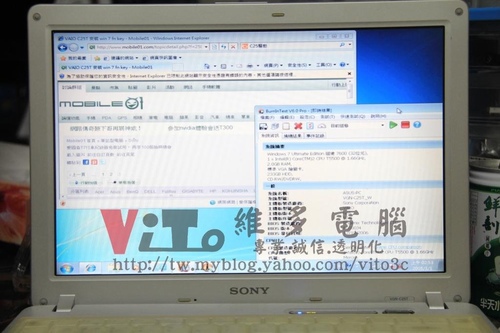

燒機測試

(筆電維修)新力 VAIO VGN-C25T(PCG-6R9P) 畫面線條~NVIDIA顯卡故障通病~GO7400顯卡故障升級維修實例

測試無誤~完修
