(筆電維修)惠普 HP HP Pavilion DV2000 (DV2224TX) 開機一長兩短聲~NVIDIA顯卡過熱故障~開機沒畫面為修實例

歡迎分享文章



客戶:沙鹿 鄭先生

品牌型號:惠普 HP HP Pavilion DV2000 (DV2224TX)

故障原因:開機沒畫面~開機黑屏~開機一長兩短~顯卡過熱故障~無法開機

維修方向:升級NVIDIA GO7200顯卡為QD-NVS-110MT-N-A2(7400T)溫控型GPU

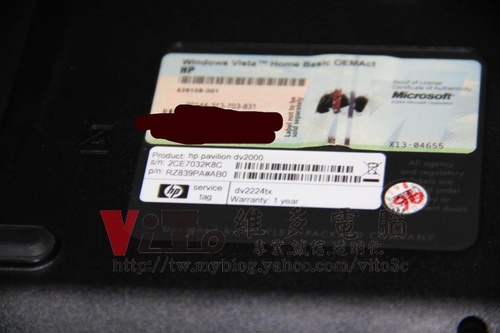

看一下主角

(筆電維修)惠普 HP HP Pavilion DV2000 (DV2224TX) 開機一長兩短聲~NVIDIA顯卡過熱故障~開機沒畫面為修實例

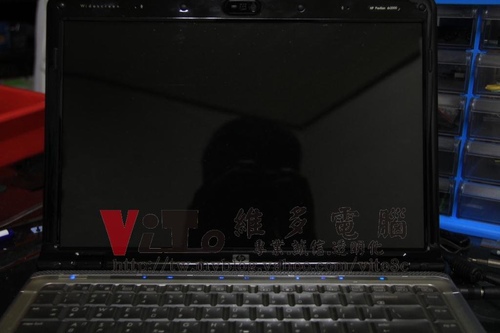

開機後一長兩短B聲警告~為顯卡偵錯故障

(筆電維修)惠普 HP HP Pavilion DV2000 (DV2224TX) 開機一長兩短聲~NVIDIA顯卡過熱故障~開機沒畫面為修實例

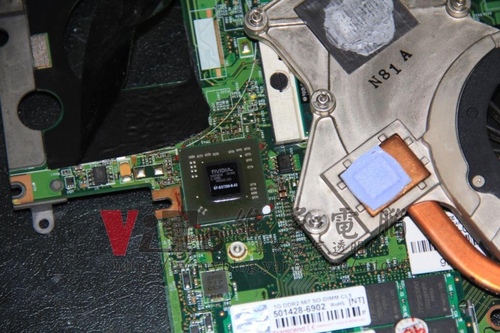

故障的顯卡晶片GO7200~還有粉化與彈性疲乏的導熱墊

(筆電維修)惠普 HP HP Pavilion DV2000 (DV2224TX) 開機一長兩短聲~NVIDIA顯卡過熱故障~開機沒畫面為修實例

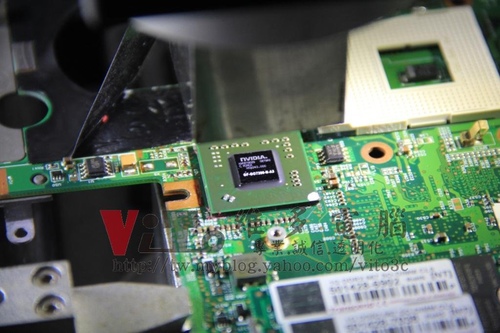

上機拆焊晶片

(筆電維修)惠普 HP HP Pavilion DV2000 (DV2224TX) 開機一長兩短聲~NVIDIA顯卡過熱故障~開機沒畫面為修實例

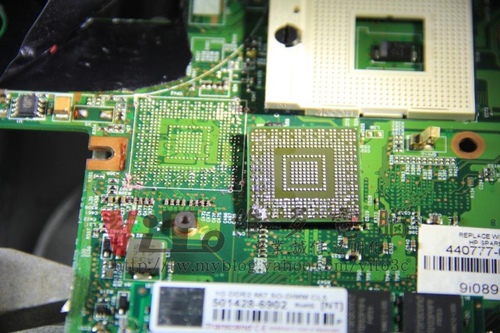

解焊後的樣子

(筆電維修)惠普 HP HP Pavilion DV2000 (DV2224TX) 開機一長兩短聲~NVIDIA顯卡過熱故障~開機沒畫面為修實例

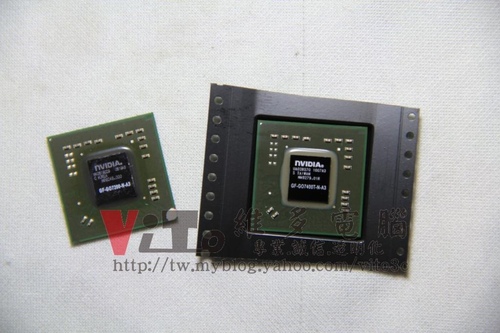

待更換的晶片為白色封裝的QD-NVS-110MT-N-A2(GO7400T)溫控型GPU

(筆電維修)惠普 HP HP Pavilion DV2000 (DV2224TX) 開機一長兩短聲~NVIDIA顯卡過熱故障~開機沒畫面為修實例

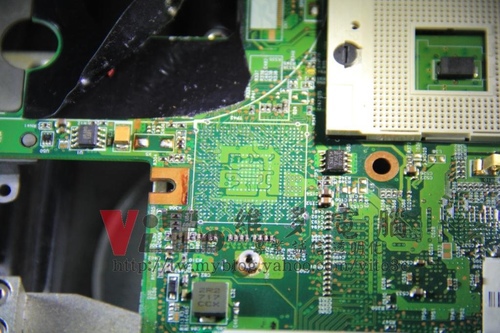

焊點除錫

(筆電維修)惠普 HP HP Pavilion DV2000 (DV2224TX) 開機一長兩短聲~NVIDIA顯卡過熱故障~開機沒畫面為修實例

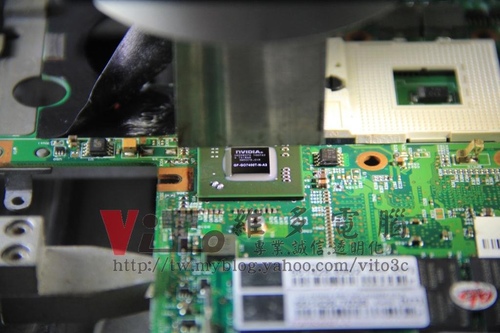

回焊晶片

(筆電維修)惠普 HP HP Pavilion DV2000 (DV2224TX) 開機一長兩短聲~NVIDIA顯卡過熱故障~開機沒畫面為修實例

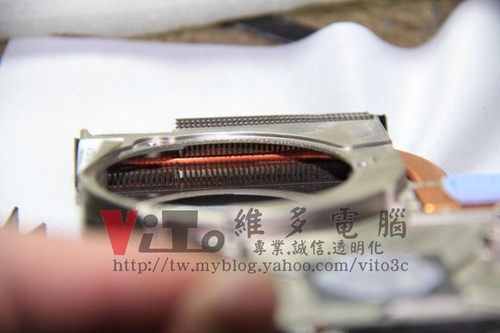

散熱器清潔

(筆電維修)惠普 HP HP Pavilion DV2000 (DV2224TX) 開機一長兩短聲~NVIDIA顯卡過熱故障~開機沒畫面為修實例

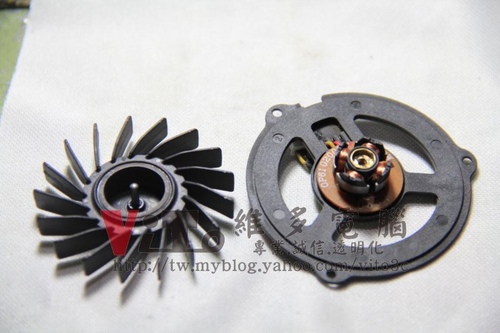

風扇刷乾淨~並在軸心上油增加壽命

(筆電維修)惠普 HP HP Pavilion DV2000 (DV2224TX) 開機一長兩短聲~NVIDIA顯卡過熱故障~開機沒畫面為修實例

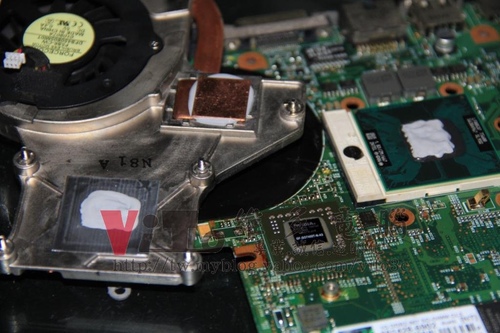

CPU及顯卡上新的散熱膏~顯卡墊上銅片加壓~增加導熱係數

我司採用的散熱膏為COOLERMASTER PTK-L01

(筆電維修)惠普 HP HP Pavilion DV2000 (DV2224TX) 開機一長兩短聲~NVIDIA顯卡過熱故障~開機沒畫面為修實例

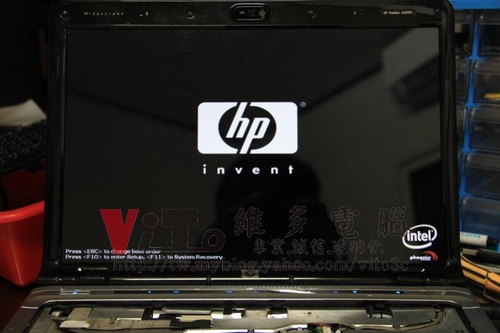

開機測試

(筆電維修)惠普 HP HP Pavilion DV2000 (DV2224TX) 開機一長兩短聲~NVIDIA顯卡過熱故障~開機沒畫面為修實例

忘了拍燒機畫面~拍謝

但燒測沒問題發生~也寄件給客戶囉!

完修
