客戶:宜蘭 陳小姐
品牌型號:華碩 ASUS A8D series (A8DC)
故障原因:進作業系統花屏~畫面異常~顯卡過熱故障~開機有聲沒影像~自動開關機
維修方向:升級顯卡為溫控型GPU~G86-771-A2~北橋MCP67MD-A2重植

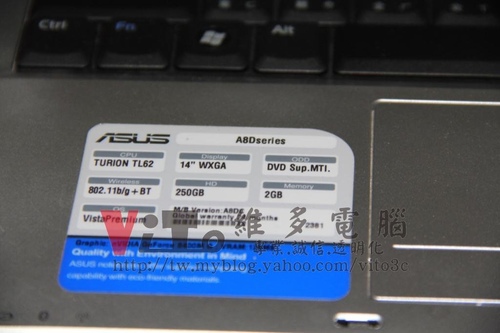

看一下主角

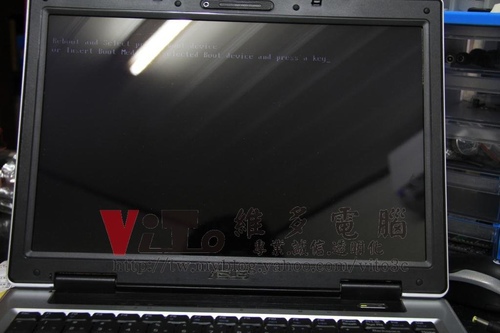

開機後的樣子~進到作業系統會花屏線條
好像沒拍到作業系統的畫面= =a

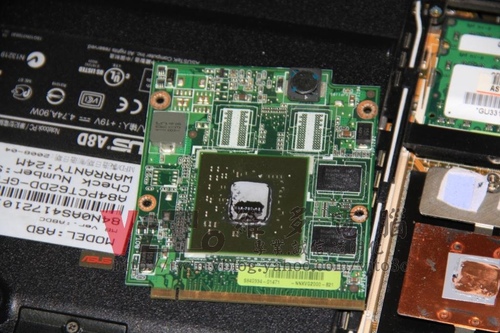

故障的獨立顯卡晶片G86-703-A2

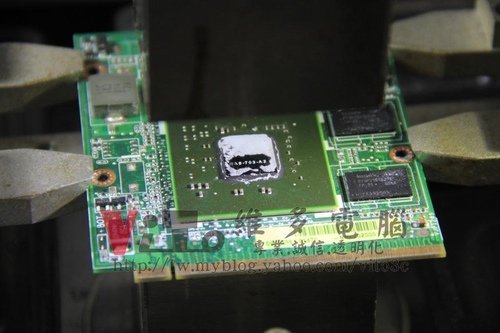

上機拆焊GPU

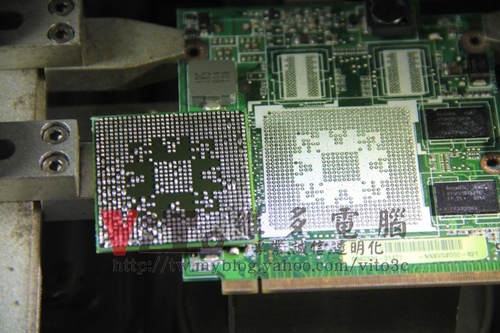

解焊後的樣子

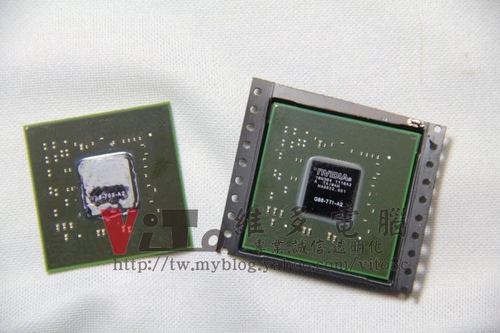

待更換的晶片為2011年的溫控型顯卡~G86-771-A2

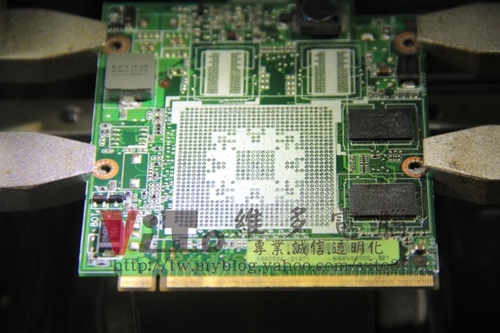

焊點除錫

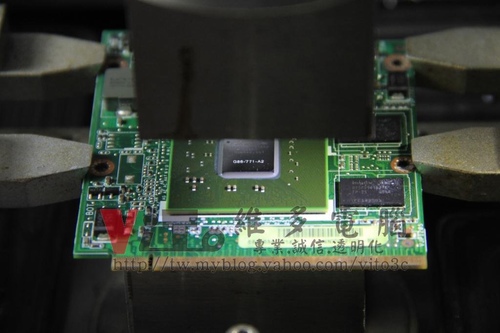

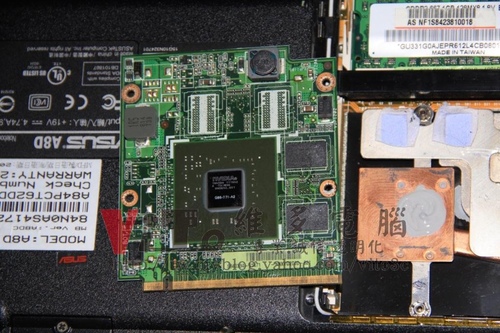

回焊GPU
顯卡的部分END…
再來就是北橋的部分
此機一般送修我都會建議一次最好北橋跟顯卡
一起改散熱~拆機也一次工~機子也不會有修顯卡又二修北橋的問題
而此客戶的主機板有給華碩原廠更換過主機板(約一年多)
後來顯卡故障~小弟就建議重植順便做

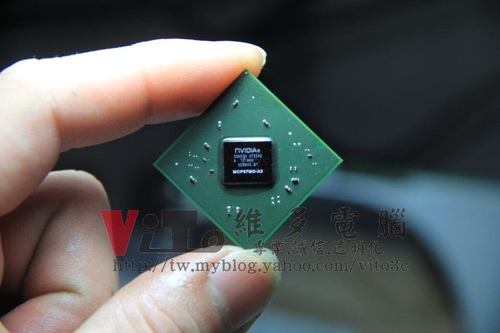

MCP67MD-A2重植雖不能保證不會二修
但10台裡頂多1~2台的機會會回來
所以重植施工絕非萬全~要換新的晶片才是正確

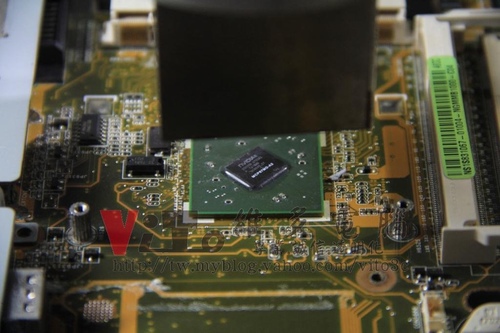

拆焊北橋

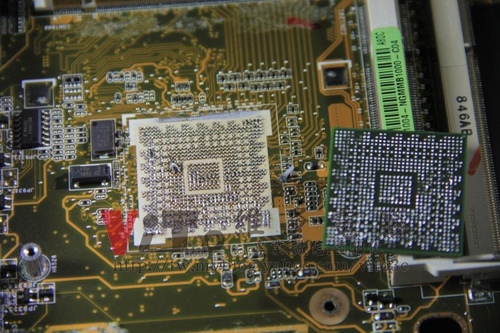

解焊後的樣子

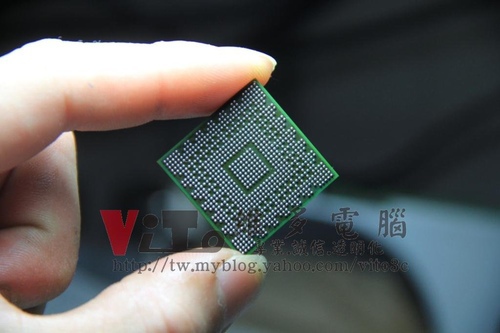

重植錫球

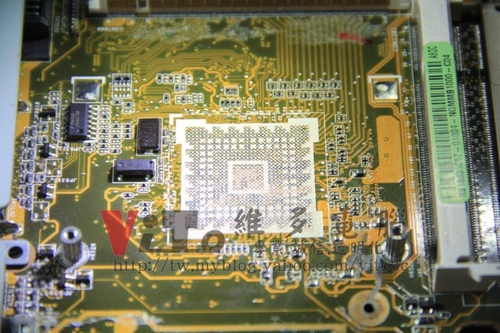

焊點除錫

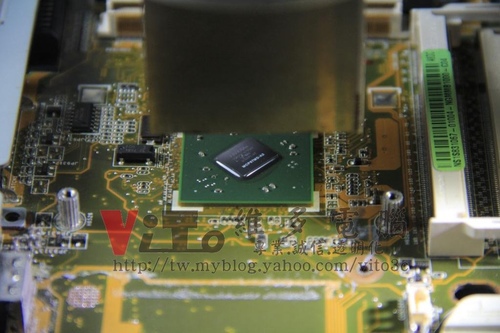

回焊晶片

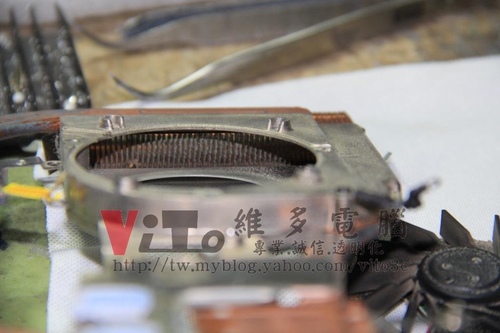

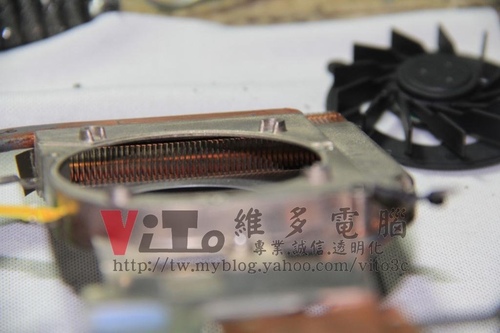

清理風扇

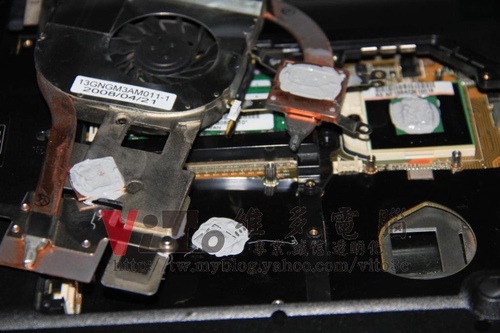

CPU及三大組件重上新的散熱膏~採用COOLERMASTER PTK-L01
北橋則墊上銅片增加導熱

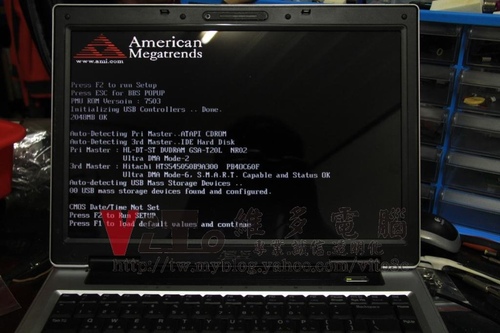

開機小測

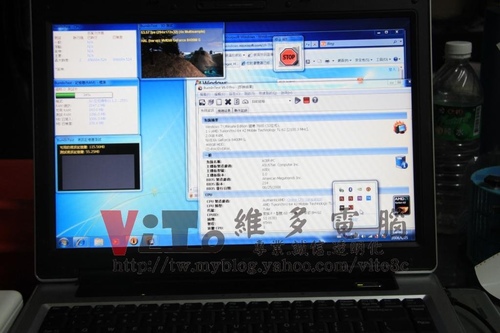

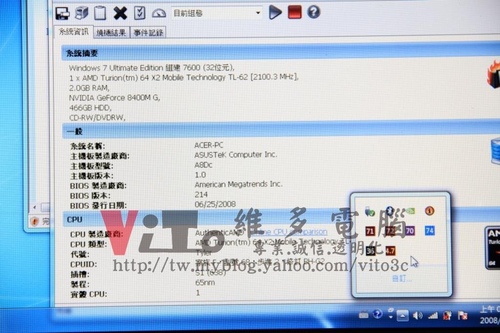

完整燒機測試
CPU最高溫獨70度~顯卡為74度
測試無誤~完修
