(筆電維修)華碩 ASUS F8SG 顯卡過熱故障~開機沒畫面~開機後斷電~無法開機維修實例

歡迎分享文章



客戶:沙鹿 卓先生

品牌型號:華碩 ASUS F8S series (F8SG)

故障原因:開機沒畫面~無法開機~開機斷電~顯卡過熱故障通病~9300MG獨立顯卡故障

維修方向:更換MXM獨立顯卡9300MG~升級G86-771-A2溫控晶片

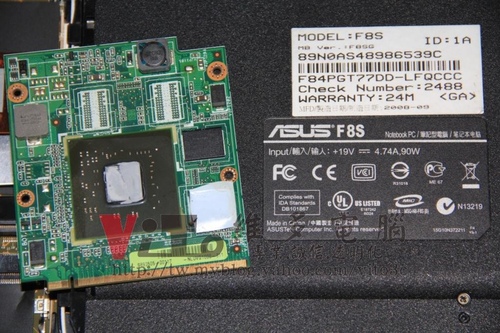

看一下主角

(筆電維修)華碩 ASUS F8SG 顯卡過熱故障~開機沒畫面~開機後斷電~無法開機維修實例

故障的顯卡晶片

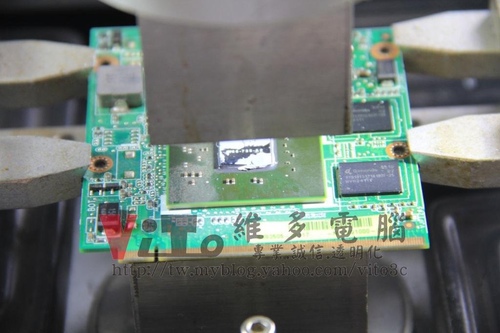

上機拆焊GPU

(筆電維修)華碩 ASUS F8SG 顯卡過熱故障~開機沒畫面~開機後斷電~無法開機維修實例

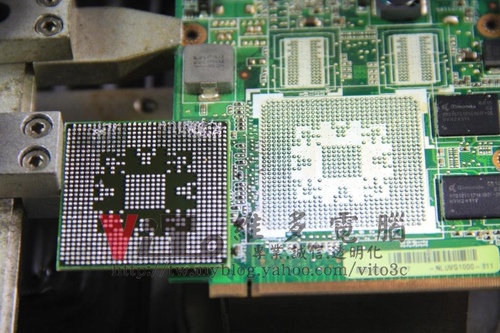

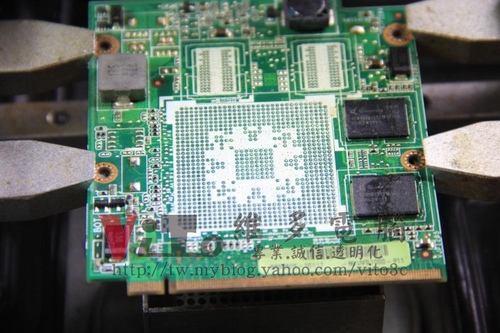

解焊後的樣子

(筆電維修)華碩 ASUS F8SG 顯卡過熱故障~開機沒畫面~開機後斷電~無法開機維修實例

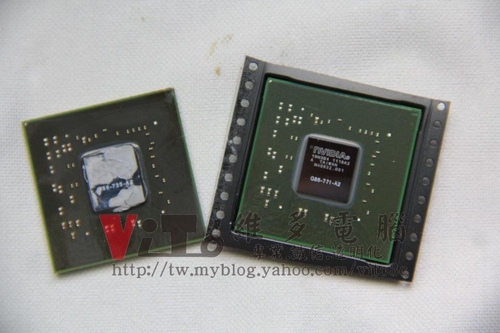

待更換的晶片為~2011年製程的白色封裝溫控晶片~G86-771-A2

(筆電維修)華碩 ASUS F8SG 顯卡過熱故障~開機沒畫面~開機後斷電~無法開機維修實例

焊點除錫

(筆電維修)華碩 ASUS F8SG 顯卡過熱故障~開機沒畫面~開機後斷電~無法開機維修實例

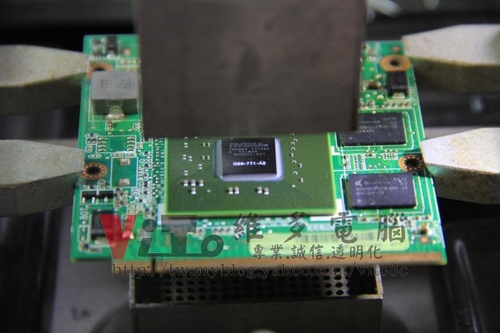

回焊晶片

(筆電維修)華碩 ASUS F8SG 顯卡過熱故障~開機沒畫面~開機後斷電~無法開機維修實例

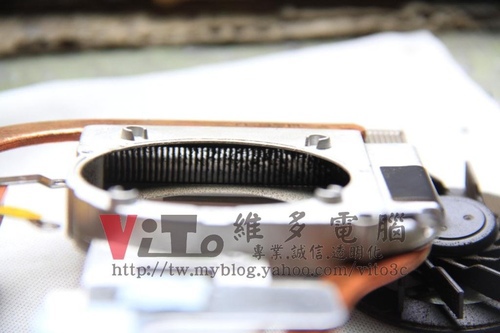

散熱器清理

(筆電維修)華碩 ASUS F8SG 顯卡過熱故障~開機沒畫面~開機後斷電~無法開機維修實例

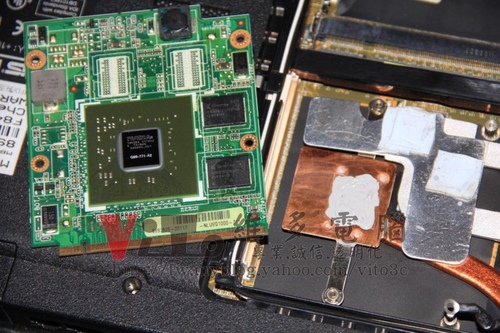

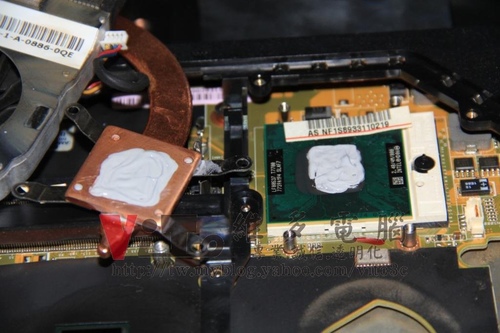

完全清理CPU及顯卡硬化的散熱膏重上~採用COOLERMASTER散熱膏

(筆電維修)華碩 ASUS F8SG 顯卡過熱故障~開機沒畫面~開機後斷電~無法開機維修實例

(筆電維修)華碩 ASUS F8SG 顯卡過熱故障~開機沒畫面~開機後斷電~無法開機維修實例

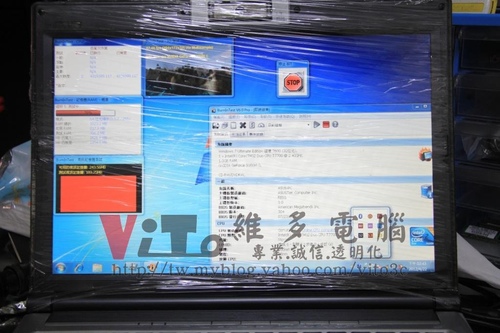

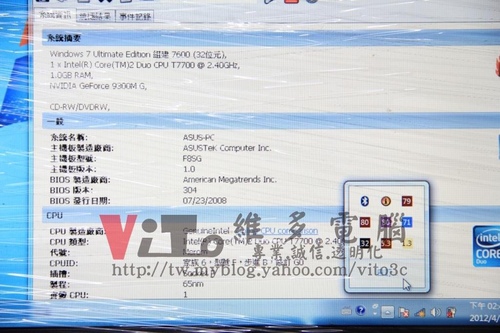

燒機測試~監測溫度有無異常

(筆電維修)華碩 ASUS F8SG 顯卡過熱故障~開機沒畫面~開機後斷電~無法開機維修實例

(筆電維修)華碩 ASUS F8SG 顯卡過熱故障~開機沒畫面~開機後斷電~無法開機維修實例

CPU大約在80度~顯卡在70度不超過!



測試無誤~完修
