(筆電維修)惠普 COMPAQ Presario V3000(V3807TX) NVIDIA顯卡過熱故障~開機黑屏~開機有背光無畫面~升級溫控顯卡維修實例

歡迎分享文章



客戶:七股 黃先生

品牌型號:惠普 COMPAQ Presario V3000 V3700 (V3807TX)

故障原因:開機黑屏~背光有亮無畫面~開機沒畫面~無法開機~顯卡故障通病

維修方向:更換8400M GS~升級溫控型G84-631-A2顯卡



看一下主角

(筆電維修)惠普 COMPAQ Presario V3000(V3807TX) NVIDIA顯卡過熱故障~開機黑屏~開機有背光無畫面~升級溫控顯卡維修實例

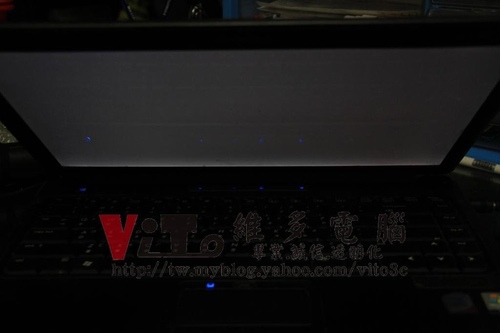

開機後的樣子~背光有亮~但沒開機畫面

(筆電維修)惠普 COMPAQ Presario V3000(V3807TX) NVIDIA顯卡過熱故障~開機黑屏~開機有背光無畫面~升級溫控顯卡維修實例

故障的顯卡晶片G86-630-A2

(筆電維修)惠普 COMPAQ Presario V3000(V3807TX) NVIDIA顯卡過熱故障~開機黑屏~開機有背光無畫面~升級溫控顯卡維修實例

上機拆焊GPU

(筆電維修)惠普 COMPAQ Presario V3000(V3807TX) NVIDIA顯卡過熱故障~開機黑屏~開機有背光無畫面~升級溫控顯卡維修實例

解焊後的樣子

(筆電維修)惠普 COMPAQ Presario V3000(V3807TX) NVIDIA顯卡過熱故障~開機黑屏~開機有背光無畫面~升級溫控顯卡維修實例

待更換的晶片為G86-631-A2~2011年週期的改良型溫控GPU

(筆電維修)惠普 COMPAQ Presario V3000(V3807TX) NVIDIA顯卡過熱故障~開機黑屏~開機有背光無畫面~升級溫控顯卡維修實例

焊點除錫

(筆電維修)惠普 COMPAQ Presario V3000(V3807TX) NVIDIA顯卡過熱故障~開機黑屏~開機有背光無畫面~升級溫控顯卡維修實例

迴焊晶片

(筆電維修)惠普 COMPAQ Presario V3000(V3807TX) NVIDIA顯卡過熱故障~開機黑屏~開機有背光無畫面~升級溫控顯卡維修實例

散熱器及風扇完整清潔

(筆電維修)惠普 COMPAQ Presario V3000(V3807TX) NVIDIA顯卡過熱故障~開機黑屏~開機有背光無畫面~升級溫控顯卡維修實例

出風口清理乾淨

(筆電維修)惠普 COMPAQ Presario V3000(V3807TX) NVIDIA顯卡過熱故障~開機黑屏~開機有背光無畫面~升級溫控顯卡維修實例

更換老化的導熱矽質墊片

(筆電維修)惠普 COMPAQ Presario V3000(V3807TX) NVIDIA顯卡過熱故障~開機黑屏~開機有背光無畫面~升級溫控顯卡維修實例

一整個粉化了~也是造成顯卡故障的元兇之一

(筆電維修)惠普 COMPAQ Presario V3000(V3807TX) NVIDIA顯卡過熱故障~開機黑屏~開機有背光無畫面~升級溫控顯卡維修實例

味顯卡墊上紫銅片加壓~增加導熱功能

(筆電維修)惠普 COMPAQ Presario V3000(V3807TX) NVIDIA顯卡過熱故障~開機黑屏~開機有背光無畫面~升級溫控顯卡維修實例

燒機測試

(筆電維修)惠普 COMPAQ Presario V3000(V3807TX) NVIDIA顯卡過熱故障~開機黑屏~開機有背光無畫面~升級溫控顯卡維修實例

(筆電維修)惠普 COMPAQ Presario V3000(V3807TX) NVIDIA顯卡過熱故障~開機黑屏~開機有背光無畫面~升級溫控顯卡維修實例

燒機測試下~GPU溫度大約在77度~CPU溫度大約在80度

測試無誤~完修
