(桌機維修)技嘉 GIGABYTE GA-M55S-S3 無法開機~電腦有運作但無畫面顯示維修實例

歡迎分享文章



品牌型號:技嘉 GIGABYTE GA-M55S-S3

故障原因:開機後沒畫面~無法開機~電腦有運轉~但不能開機

維修方向:整合橋晶片BGA空焊導致無法開機

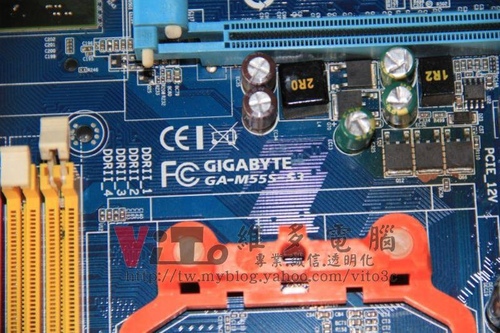

看一下主角

(桌機維修)技嘉 GIGABYTE GA-M55S-S3 無法開機~電腦有運作但無畫面顯示維修實例

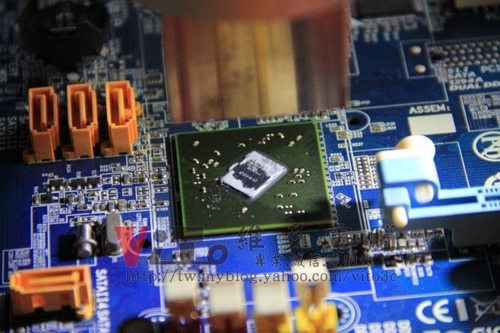

拆焊整合橋晶片

(桌機維修)技嘉 GIGABYTE GA-M55S-S3 無法開機~電腦有運作但無畫面顯示維修實例

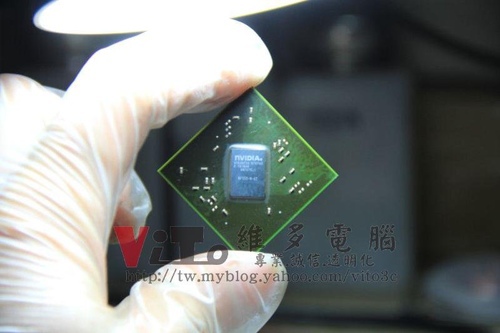

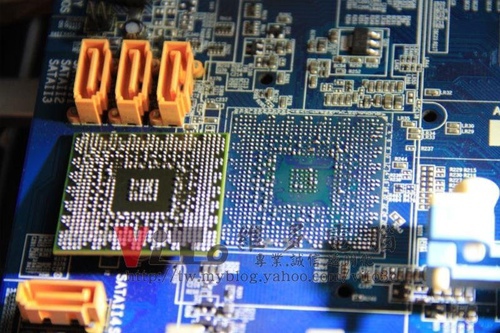

解焊後的樣子

(桌機維修)技嘉 GIGABYTE GA-M55S-S3 無法開機~電腦有運作但無畫面顯示維修實例

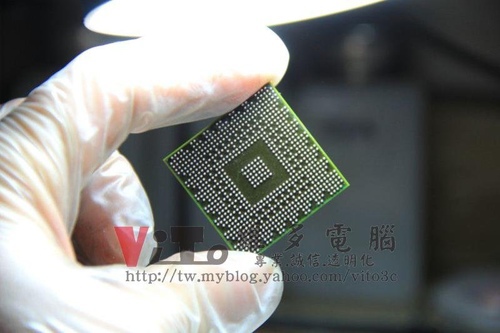

將晶片重新植球

(桌機維修)技嘉 GIGABYTE GA-M55S-S3 無法開機~電腦有運作但無畫面顯示維修實例

(桌機維修)技嘉 GIGABYTE GA-M55S-S3 無法開機~電腦有運作但無畫面顯示維修實例

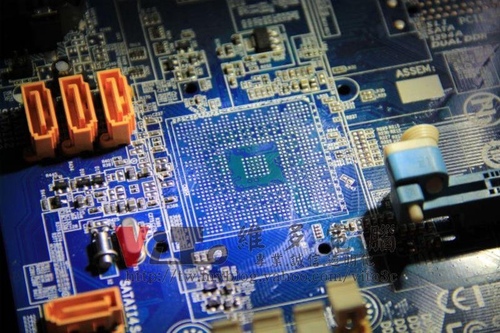

主機板焊點除錫

(桌機維修)技嘉 GIGABYTE GA-M55S-S3 無法開機~電腦有運作但無畫面顯示維修實例

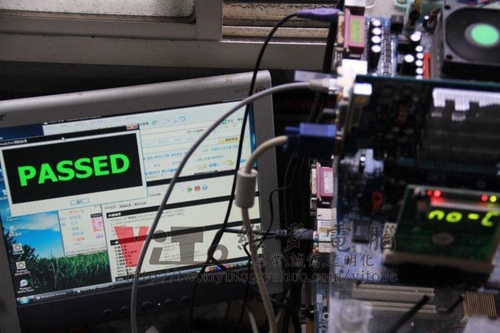

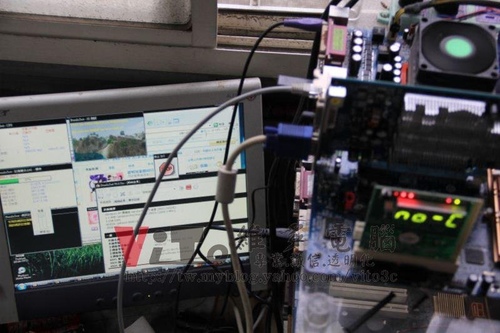

上機測試

(桌機維修)技嘉 GIGABYTE GA-M55S-S3 無法開機~電腦有運作但無畫面顯示維修實例

(桌機維修)技嘉 GIGABYTE GA-M55S-S3 無法開機~電腦有運作但無畫面顯示維修實例

完修




歡迎分享文章
curious
curious

從2011年起，歷經了無名小站、Yahoo部落格、隨意窩、痞客邦，到目前架了個穩定的家，我們喜歡以維修實際案例發表文章，來達到與客人互利互惠的方式經營。

文章: 905

相關文章

1 則留言

  1. dj_ricoh
    前往dj_ricoh的日誌
    impresive work! just bookmark the blog. nice work.
    got a question. lot of the motherboard got the same probleme does the north or south br chip fail or they need to be replace? i mean replace or just reball?
