(筆電維修)新力 SONY VGN-C25T (PCG-6R9P) GO7400顯卡過熱破圖~顯卡故障升級溫控型GPU維修實例

歡迎分享文章



品牌型號:新力 SONY VGN-C25T/G (PCG-6R9P)

故障原因:開機畫面破圖異常~顯卡故障通病~外接螢幕正常~GO7400顯卡過熱

維修方向:更換GF-GO7400-N-A3升級成2011年週期的7400T溫控型GPU

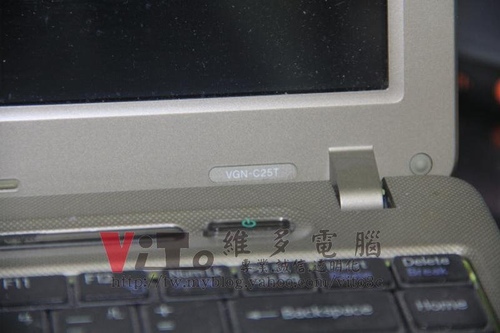

看一下主角

(筆電維修)新力 SONY VGN-C25T (PCG-6R9P) GO7400顯卡過熱破圖~顯卡故障升級溫控型GPU維修實例

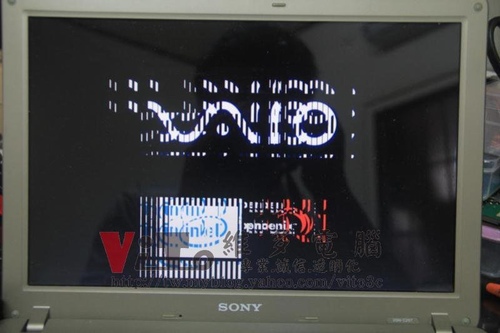

開機後的樣子

(筆電維修)新力 SONY VGN-C25T (PCG-6R9P) GO7400顯卡過熱破圖~顯卡故障升級溫控型GPU維修實例

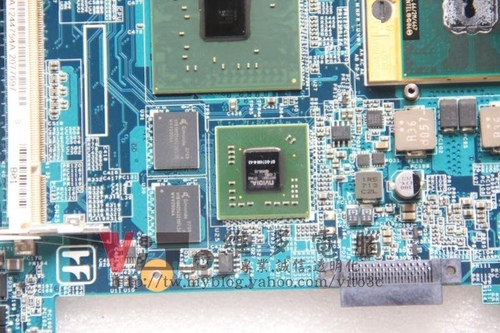

故障的顯卡晶片NVIDIA GF-GO7400

(筆電維修)新力 SONY VGN-C25T (PCG-6R9P) GO7400顯卡過熱破圖~顯卡故障升級溫控型GPU維修實例

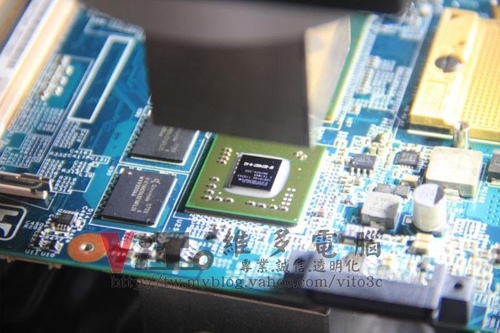

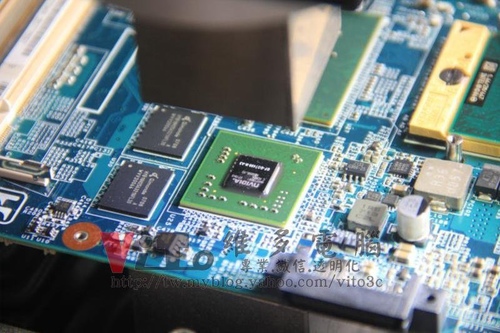

上機拆焊晶片

(筆電維修)新力 SONY VGN-C25T (PCG-6R9P) GO7400顯卡過熱破圖~顯卡故障升級溫控型GPU維修實例

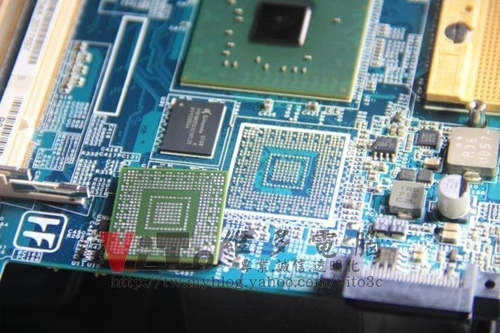

解焊後的樣子

(筆電維修)新力 SONY VGN-C25T (PCG-6R9P) GO7400顯卡過熱破圖~顯卡故障升級溫控型GPU維修實例

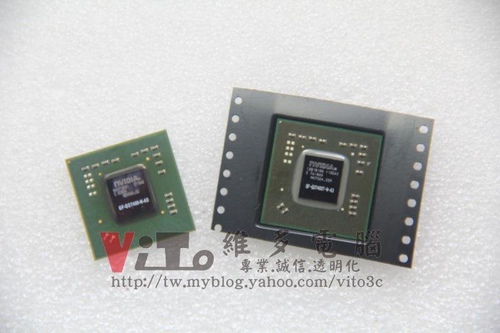

待更換的晶片為~2011年週期的GF-GO-7400T-N-A3的溫控型GPU

(筆電維修)新力 SONY VGN-C25T (PCG-6R9P) GO7400顯卡過熱破圖~顯卡故障升級溫控型GPU維修實例

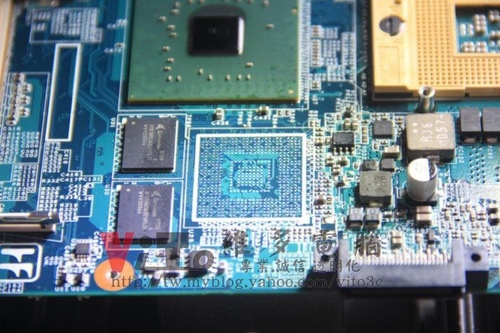

焊點除錫

(筆電維修)新力 SONY VGN-C25T (PCG-6R9P) GO7400顯卡過熱破圖~顯卡故障升級溫控型GPU維修實例

回焊晶片

(筆電維修)新力 SONY VGN-C25T (PCG-6R9P) GO7400顯卡過熱破圖~顯卡故障升級溫控型GPU維修實例

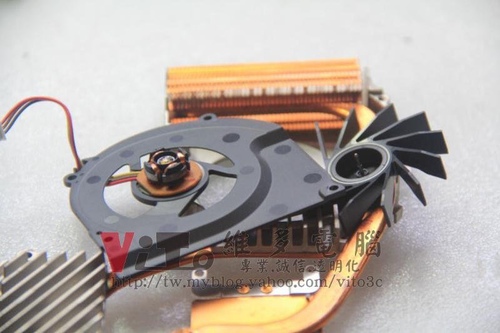

將出風口清理~並將風扇軸心上油

(筆電維修)新力 SONY VGN-C25T (PCG-6R9P) GO7400顯卡過熱破圖~顯卡故障升級溫控型GPU維修實例

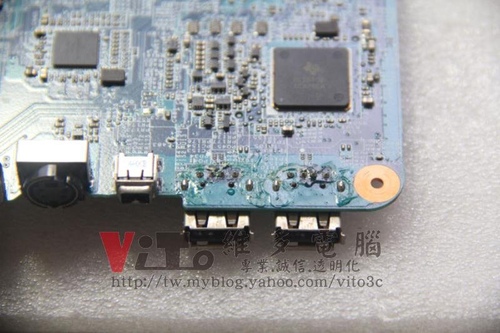

USB座好像有被更換過~助焊劑順便清洗一下

(筆電維修)新力 SONY VGN-C25T (PCG-6R9P) GO7400顯卡過熱破圖~顯卡故障升級溫控型GPU維修實例

助焊劑並不會影響焊點及主機板~只是不好看而已~不需多慮

因為這類松香會硬化~不會有蝕化的問題



為GPU墊上紫銅片~增加導熱係數

(筆電維修)新力 SONY VGN-C25T (PCG-6R9P) GO7400顯卡過熱破圖~顯卡故障升級溫控型GPU維修實例

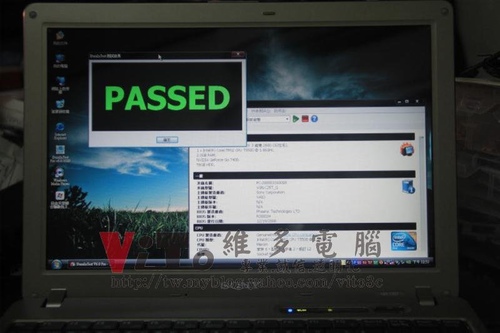

裝機燒測90分鐘~監測溫度有無異常

(筆電維修)新力 SONY VGN-C25T (PCG-6R9P) GO7400顯卡過熱破圖~顯卡故障升級溫控型GPU維修實例

(筆電維修)新力 SONY VGN-C25T (PCG-6R9P) GO7400顯卡過熱破圖~顯卡故障升級溫控型GPU維修實例

測試無誤~完修
