(筆電維修)華碩 ASUS W7J 顯卡過熱故障~無法開機~開機有開機音效沒畫面維修實例

歡迎分享文章



品牌型號:華碩 W7J series

故障原因:顯卡過熱故障通病~開機有聲沒影~無法開機~開機後看不到開機畫面

維修方向:獨立顯卡NVIDIA GO7400M顯卡故障~升級2010年週期的溫控型GPU



看一下主角

由於客人有先拆機過了

後來C殼右側斷裂

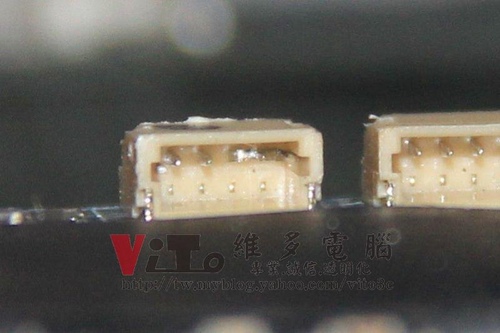

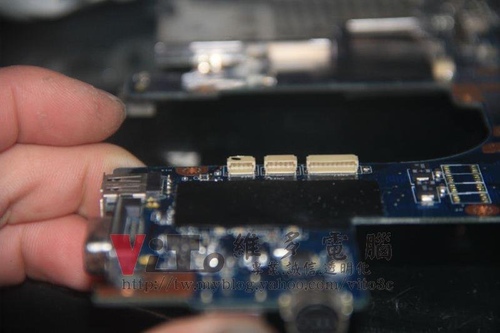

開機鍵到主機板的連接孔的MOLEX座PIN腳歪掉

(筆電維修)華碩 ASUS W7J 顯卡過熱故障~無法開機~開機有開機音效沒畫面維修實例

放大跨賣

(筆電維修)華碩 ASUS W7J 顯卡過熱故障~無法開機~開機有開機音效沒畫面維修實例

以上更換後皆可正常工作

C殼部分則手邊有W7S白色機殼一同更換~所以升級成W7S了XD

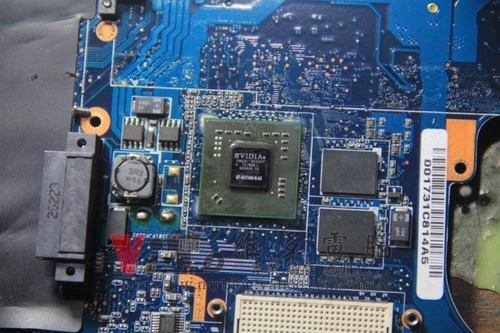

故障的顯卡晶片GF-GO7400-N-A3

(筆電維修)華碩 ASUS W7J 顯卡過熱故障~無法開機~開機有開機音效沒畫面維修實例

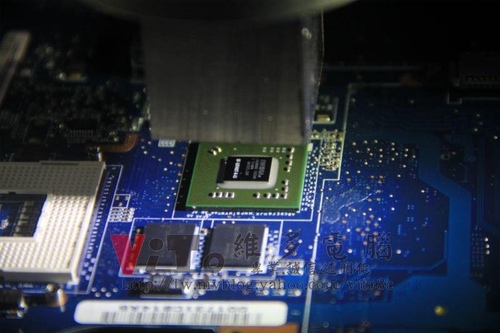

上機拆焊顯卡晶片

(筆電維修)華碩 ASUS W7J 顯卡過熱故障~無法開機~開機有開機音效沒畫面維修實例

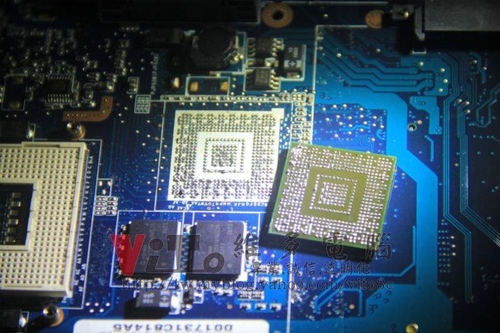

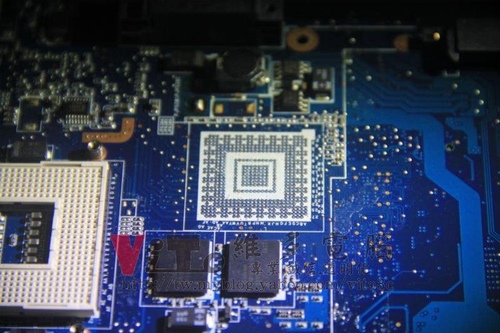

解焊晶片後的樣子

(筆電維修)華碩 ASUS W7J 顯卡過熱故障~無法開機~開機有開機音效沒畫面維修實例

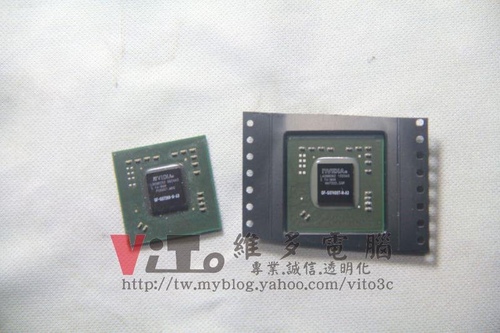

待更換的晶片為2011年週期~白色封膠的溫控型GF-GO7400T-N-A3晶片

(筆電維修)華碩 ASUS W7J 顯卡過熱故障~無法開機~開機有開機音效沒畫面維修實例

焊點除錫

(筆電維修)華碩 ASUS W7J 顯卡過熱故障~無法開機~開機有開機音效沒畫面維修實例

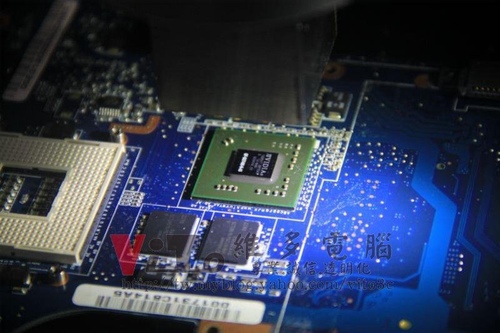

回焊晶片

(筆電維修)華碩 ASUS W7J 顯卡過熱故障~無法開機~開機有開機音效沒畫面維修實例

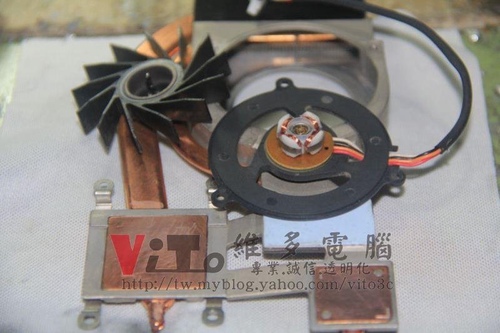

清理散熱器及硬化的散熱膏~風扇部分則將軸心上油

(筆電維修)華碩 ASUS W7J 顯卡過熱故障~無法開機~開機有開機音效沒畫面維修實例

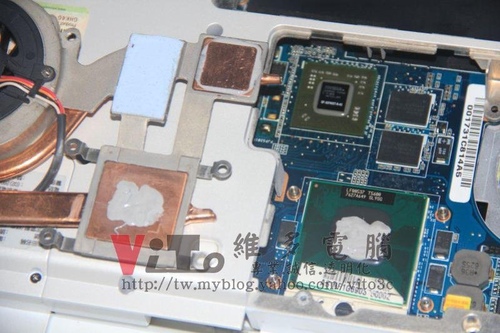

GPU導熱部分則安裝紫銅片~增加導熱係數

(筆電維修)華碩 ASUS W7J 顯卡過熱故障~無法開機~開機有開機音效沒畫面維修實例

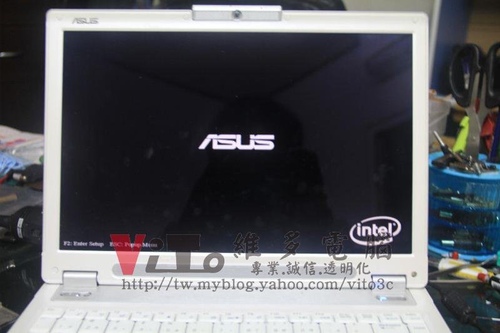

開機小測

(筆電維修)華碩 ASUS W7J 顯卡過熱故障~無法開機~開機有開機音效沒畫面維修實例

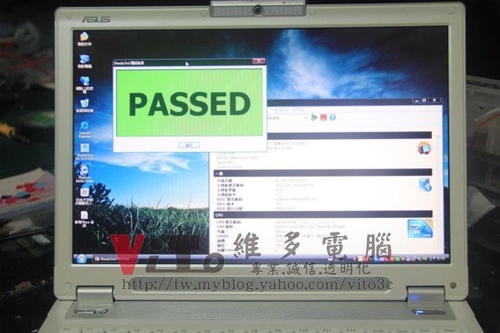

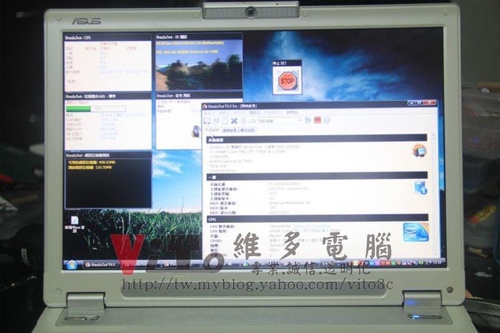

完整裝機後燒機測試90分鐘~並監看溫度有無異常

(筆電維修)華碩 ASUS W7J 顯卡過熱故障~無法開機~開機有開機音效沒畫面維修實例

(筆電維修)華碩 ASUS W7J 顯卡過熱故障~無法開機~開機有開機音效沒畫面維修實例

完成燒機週期~完修

也感謝客人拿機子時請客的50嵐XD
