(筆電維修)華碩 ASUS N81V 開機沒反應~開機沒動作~沒畫面維修實例

歡迎分享文章



品牌型號:華碩 ASUS N81V

故障原因:開機沒反應~開機沒畫面~看不到開機畫面~不開機~無法開機

維修方向:南橋~北橋~時鐘IC~CLOCK未震盪~導致開機無動作

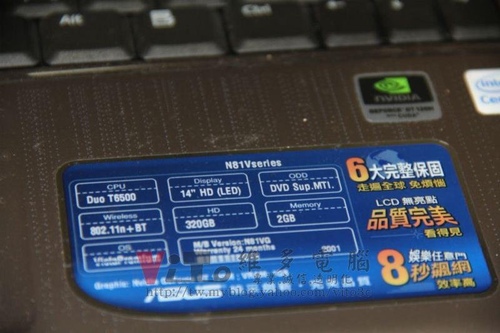

看一下主角

(筆電維修)華碩 ASUS N81V 開機沒反應~開機沒動作~沒畫面維修實例

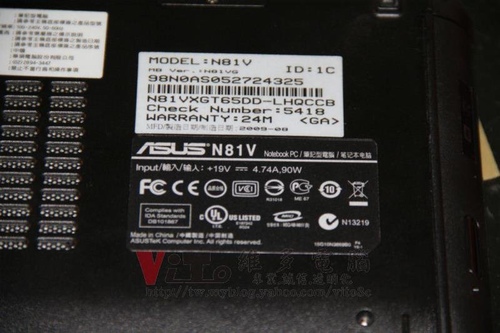

2009年9月的機子

(筆電維修)華碩 ASUS N81V 開機沒反應~開機沒動作~沒畫面維修實例

剛過保沒多久

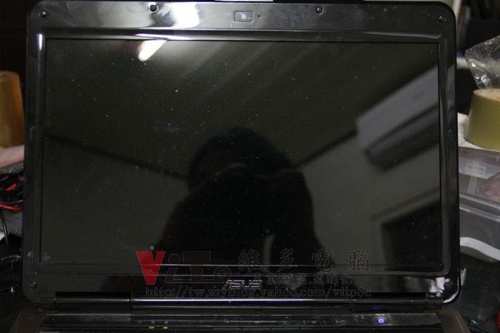

開機後燈號有亮~但沒反應

(筆電維修)華碩 ASUS N81V 開機沒反應~開機沒動作~沒畫面維修實例

有點類似主機板的不跑碼問題

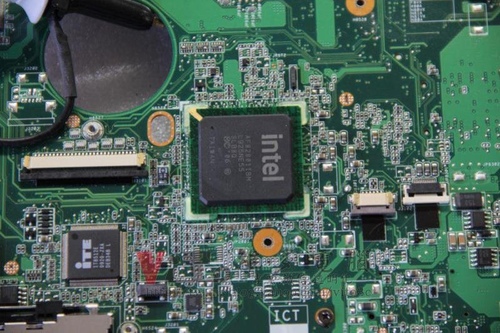

在查察南橋區塊

(筆電維修)華碩 ASUS N81V 開機沒反應~開機沒動作~沒畫面維修實例

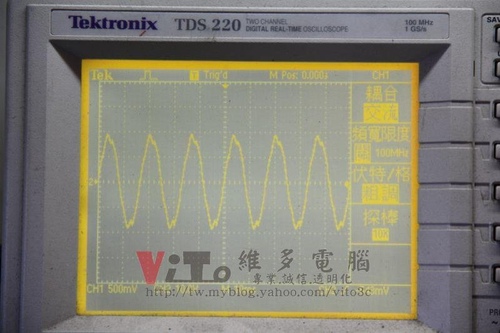

南橋的CLK

(筆電維修)華碩 ASUS N81V 開機沒反應~開機沒動作~沒畫面維修實例

(筆電維修)華碩 ASUS N81V 開機沒反應~開機沒動作~沒畫面維修實例

沒有異狀



但在北橋與時鐘CLK就有問題

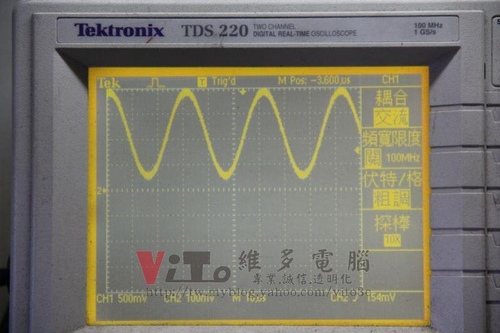

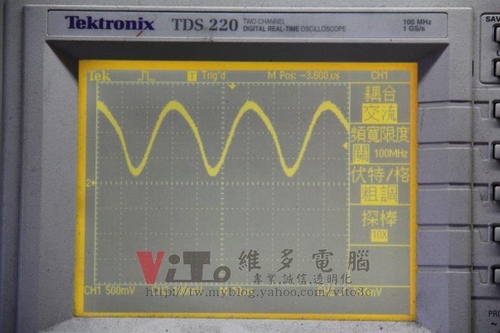

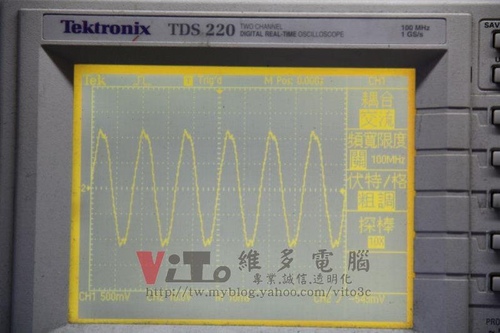

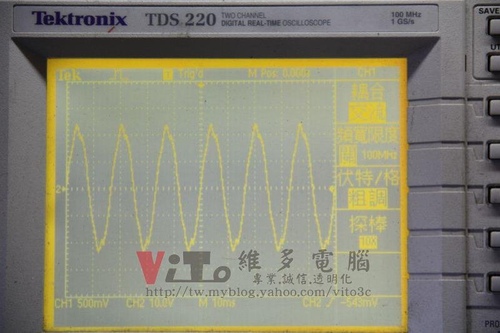

以下是完修後測試後的波形

(筆電維修)華碩 ASUS N81V 開機沒反應~開機沒動作~沒畫面維修實例

(筆電維修)華碩 ASUS N81V 開機沒反應~開機沒動作~沒畫面維修實例

(筆電維修)華碩 ASUS N81V 開機沒反應~開機沒動作~沒畫面維修實例

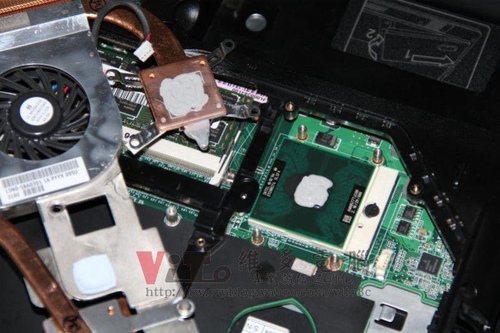

做個保養

(筆電維修)華碩 ASUS N81V 開機沒反應~開機沒動作~沒畫面維修實例

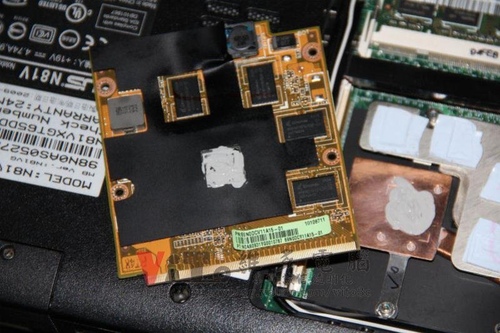

顯卡也是

(筆電維修)華碩 ASUS N81V 開機沒反應~開機沒動作~沒畫面維修實例

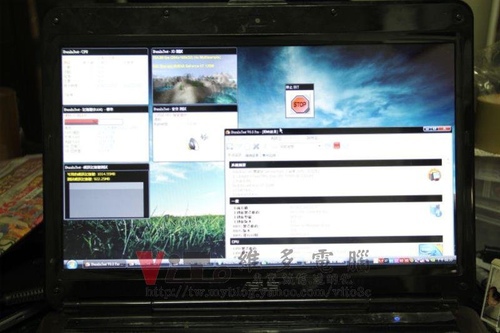

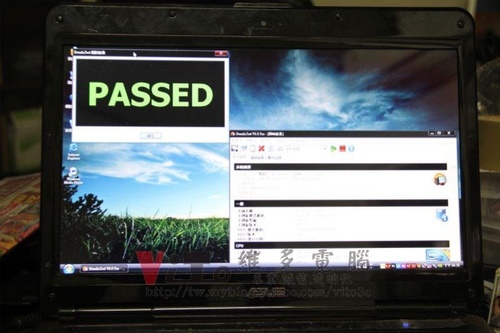

完整燒機測試

(筆電維修)華碩 ASUS N81V 開機沒反應~開機沒動作~沒畫面維修實例

(筆電維修)華碩 ASUS N81V 開機沒反應~開機沒動作~沒畫面維修實例

測試無誤~完修

由於機子過新~先保有一下維修細部過程~當然不是換時鐘IC那麼簡單

但完整的維修過程有另外發給機子的主人

小弟不才~查修有一陣子才發現是北橋區域問題

但您的等待是值得的^O^
