(筆電維修)宏碁 ACER ASPIRE 6920G 自動關機~突然關機~過熱斷電~不定時斷電~無法安裝作業系統維修實例

歡迎分享文章



品牌型號:宏碁 ACER ASPIRE 6920G

故障原因:作業系統中斷電~不定時關機~自動斷電~突然斷電~顯卡故障異常

維修方向:更換CPU核心電壓之超級電容及MXM-II 9500M GS顯卡晶片更換



NEC電容通病驗證詳解請看此篇(ACER 4736ZG)

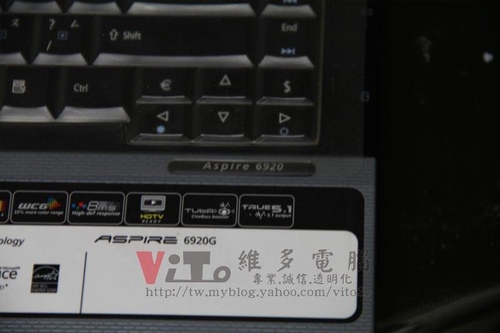

看一下主角

(筆電維修)宏碁 ACER ASPIRE 6920G 自動關機~突然關機~過熱斷電~不定時斷電~無法安裝作業系統維修實例

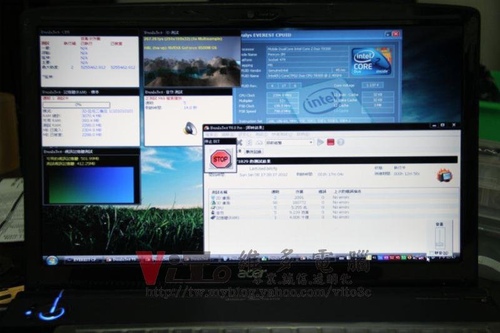

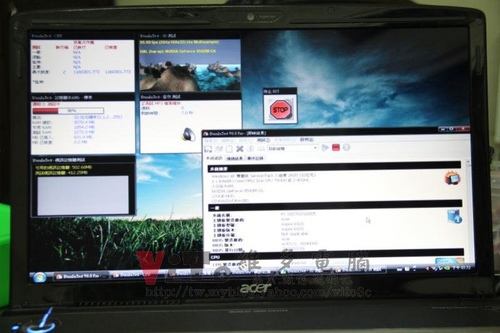

開機後燒測

(筆電維修)宏碁 ACER ASPIRE 6920G 自動關機~突然關機~過熱斷電~不定時斷電~無法安裝作業系統維修實例

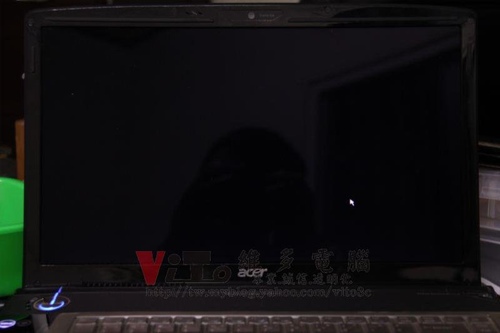

熊熊畫面不見

(筆電維修)宏碁 ACER ASPIRE 6920G 自動關機~突然關機~過熱斷電~不定時斷電~無法安裝作業系統維修實例

剩滑鼠指標

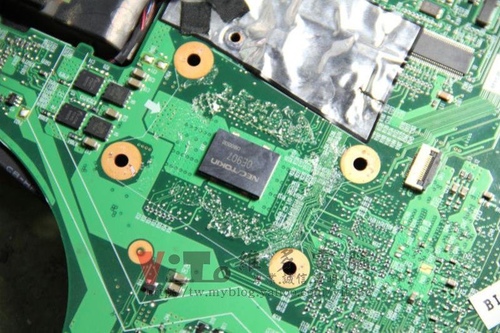

拆機後先處置NEC超級電容0E907

(筆電維修)宏碁 ACER ASPIRE 6920G 自動關機~突然關機~過熱斷電~不定時斷電~無法安裝作業系統維修實例

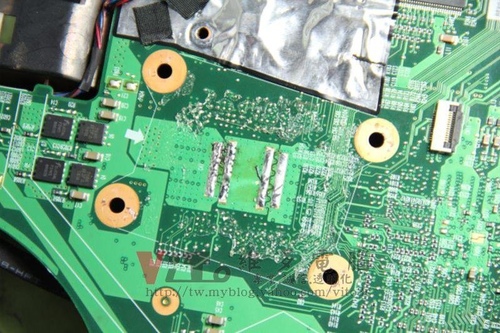

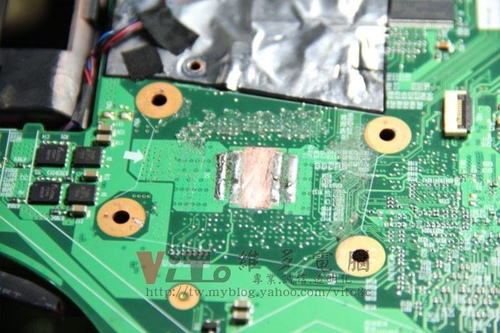

拆焊後

(筆電維修)宏碁 ACER ASPIRE 6920G 自動關機~突然關機~過熱斷電~不定時斷電~無法安裝作業系統維修實例

劃開銅箔

(筆電維修)宏碁 ACER ASPIRE 6920G 自動關機~突然關機~過熱斷電~不定時斷電~無法安裝作業系統維修實例

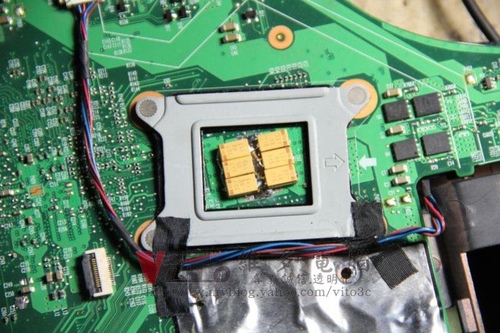

補上6顆330UF/6.3V電容

(筆電維修)宏碁 ACER ASPIRE 6920G 自動關機~突然關機~過熱斷電~不定時斷電~無法安裝作業系統維修實例

清洗乾淨…



您問我為何不更換原本的電容

那我想問為何設計超級電容會導致此故障問題

但使用鉭植電容的機種從未發生同故障問題描述的故障情形



簡單的解釋

1. 超級電容壞了~容值會一直下降

     就像主機板的電容爆了一樣~VCore波型不穩定~就會讓CPU有進入保護的情形

2.鉭質電容壞了~會直接短路

    若直接短路了~主機板就無法開機~反而直接就進入保護了~不會造成CPU損耗問題



SO…超級電容算消耗品~好比主機板更換了爆漿牌電容~您選哪一個?

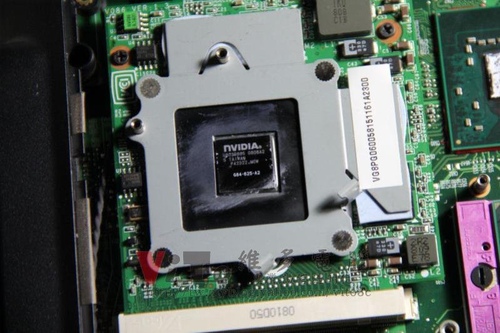

再來就換顯卡了

(筆電維修)宏碁 ACER ASPIRE 6920G 自動關機~突然關機~過熱斷電~不定時斷電~無法安裝作業系統維修實例

記憶體散熱配置相當好~與5920G顯卡相同

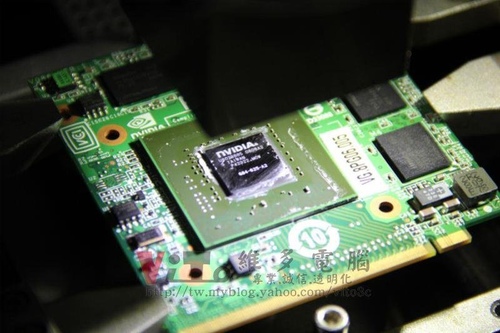

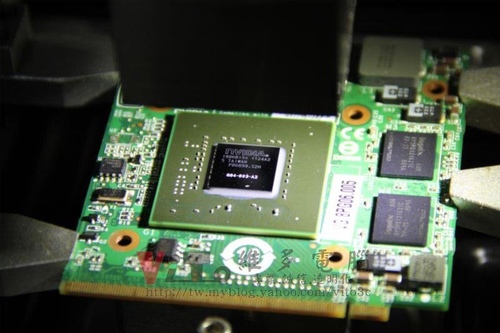

上機拆焊

(筆電維修)宏碁 ACER ASPIRE 6920G 自動關機~突然關機~過熱斷電~不定時斷電~無法安裝作業系統維修實例

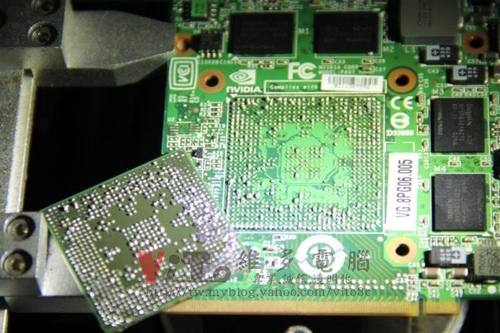

拆焊後的樣子

(筆電維修)宏碁 ACER ASPIRE 6920G 自動關機~突然關機~過熱斷電~不定時斷電~無法安裝作業系統維修實例

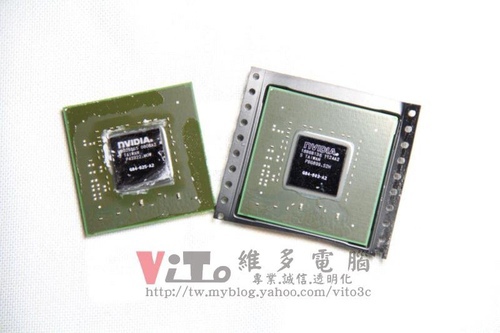

帶更換的顯卡晶片

(筆電維修)宏碁 ACER ASPIRE 6920G 自動關機~突然關機~過熱斷電~不定時斷電~無法安裝作業系統維修實例

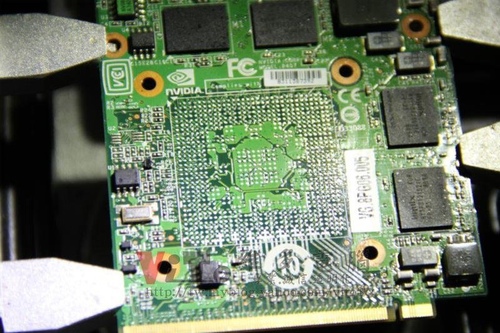

焊點除錫

(筆電維修)宏碁 ACER ASPIRE 6920G 自動關機~突然關機~過熱斷電~不定時斷電~無法安裝作業系統維修實例

迴焊晶片

(筆電維修)宏碁 ACER ASPIRE 6920G 自動關機~突然關機~過熱斷電~不定時斷電~無法安裝作業系統維修實例

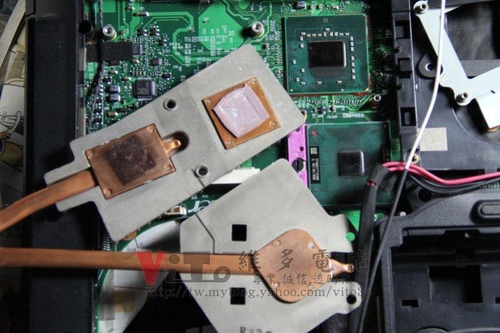

保養一下散熱片

(筆電維修)宏碁 ACER ASPIRE 6920G 自動關機~突然關機~過熱斷電~不定時斷電~無法安裝作業系統維修實例

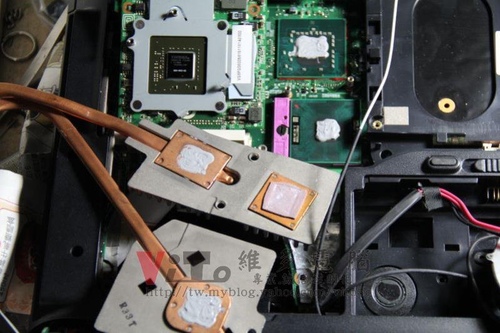

重新上散熱膏

(筆電維修)宏碁 ACER ASPIRE 6920G 自動關機~突然關機~過熱斷電~不定時斷電~無法安裝作業系統維修實例

人客有清理過鰭片了~有保養觀念XD

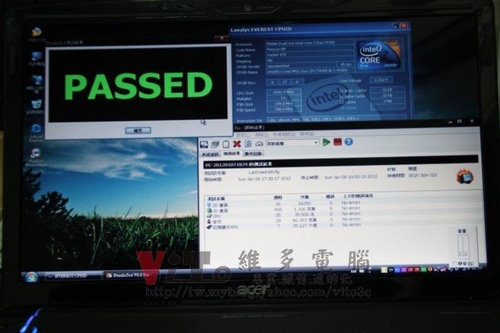

全機燒測

(筆電維修)宏碁 ACER ASPIRE 6920G 自動關機~突然關機~過熱斷電~不定時斷電~無法安裝作業系統維修實例

測試完修

(筆電維修)宏碁 ACER ASPIRE 6920G 自動關機~突然關機~過熱斷電~不定時斷電~無法安裝作業系統維修實例

OK囉…
